Содержание:

Принцип работы и устройство
Виды пластинчатых теплообменников
Технические характеристики и материалы
Преимущества и недостатки
Расчёт и подбор оборудования
Критерии выбора и типичные ошибки
Области применения
Обслуживание и эксплуатация
Сравнение с другими типами
FAQ

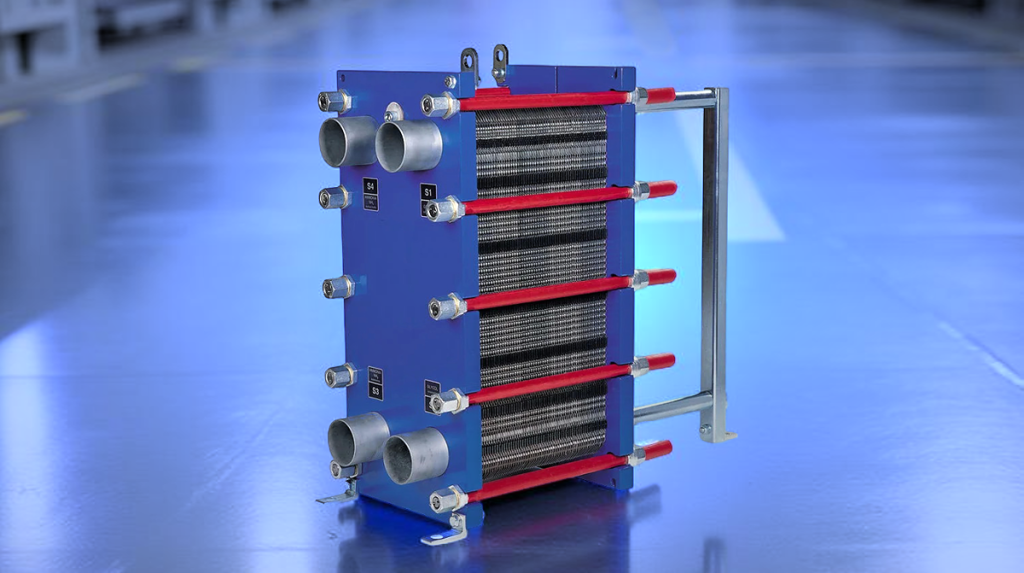

Пластинчатый теплообменник принцип работы — Схема устройства разборного пластинчатого теплообменника с противоточным движением теплоносителей

Принцип работы и устройство пластинчатого теплообменника

Пластинчатый теплообменник работает по принципу передачи тепла через металлические пластины между двумя жидкостями, которые никогда не смешиваются. Горячий теплоноситель (например, вода из котла) и холодный (обратка из системы отопления) движутся по разным каналам, разделённым тонкими пластинами толщиной 0,5–0,8 мм.

Ключевая особенность: Противоточное движение жидкостей обеспечивает максимальную разность температур по всей длине теплообменника, что повышает эффективность теплопередачи на 15–25% по сравнению с прямотоком.

Основные элементы конструкции

Неподвижная часть

Неподвижная плита — крепится к раме, содержит входные/выходные патрубки
Рама — несущая конструкция из стали
Направляющие стержни — для точного позиционирования пластин

Подвижная часть

Подвижная плита — создаёт необходимое сжатие пакета
Стяжные болты — обеспечивают герметичность (момент затяжки 150–300 Н·м)
Пластины — основной элемент теплообмена
Уплотнения — предотвращают смешивание сред

Как происходит теплообмен

Процесс теплопередачи описывается формулой: Q = U × A × ΔTlm, где:

Q — тепловая мощность (кВт)
U — коэффициент теплопередачи (Вт/м²·К)
A — площадь теплообмена (м²)
ΔTlm — логарифмическая разность температур (°C)

Пример расчёта: Для нагрева 10 м³/ч воды с 15°C до 55°C при температуре греющей воды 80°C потребуется теплообменник мощностью Q = 10 × 1000 × 4,18 × (55-15) / 3600 ≈ 465 кВт.

Виды пластинчатых теплообменников

Тип	Конструкция	Давление, бар	Температура, °C	Применение
Разборные (PHE)	Съёмные пластины с уплотнениями	до 25	до 180	ГВС, отопление, промышленность
Паяные (BPHE)	Пластины спаяны медью/никелем	до 30	до 225	Холодильные установки, чиллеры
Сварные (WPHE)	Лазерная сварка по контуру	до 40	до 350	Агрессивные среды, высокие параметры
Полусварные	Комбинация сварки и уплотнений	до 35	до 250	Одна агрессивная среда

Типы пластин по профилю гофрировки

H-тип (жёсткие) — угол шеврона 60–65°, высокая турбулентность, для чистых сред
M-тип (средние) — угол 45–50°, универсальные, оптимальное соотношение теплопередачи и гидравлики
L-тип (мягкие) — угол 25–30°, низкое сопротивление, для вязких жидкостей
Асимметричные — разные углы для оптимизации под конкретные среды

Технические характеристики и материалы

Материалы пластин

Материал	Стойкость к коррозии	Макс. температура	Применение	Стоимость
AISI 316 (сталь)	Хорошая	180°C	Вода, гликоли, масла	Базовая
AISI 316L	Повышенная	180°C	Пищевые среды, молоко	+15%
Титан Grade 2	Отличная	250°C	Морская вода, кислоты	+300%
Никель 200	Высокая	300°C	Щёлочи, аммиак	+400%
Хастеллой C276	Максимальная	350°C	Агрессивные кислоты	+800%

Типы уплотнений

EPDM — до 150°C, вода, пар, гликоли (самый распространённый)
NBR (Buna-N) — до 120°C, масла, топливо, устойчив к нефтепродуктам
Viton (FKM) — до 200°C, агрессивные среды, кислоты
HNBR — до 150°C, повышенная стойкость к озону и маслам

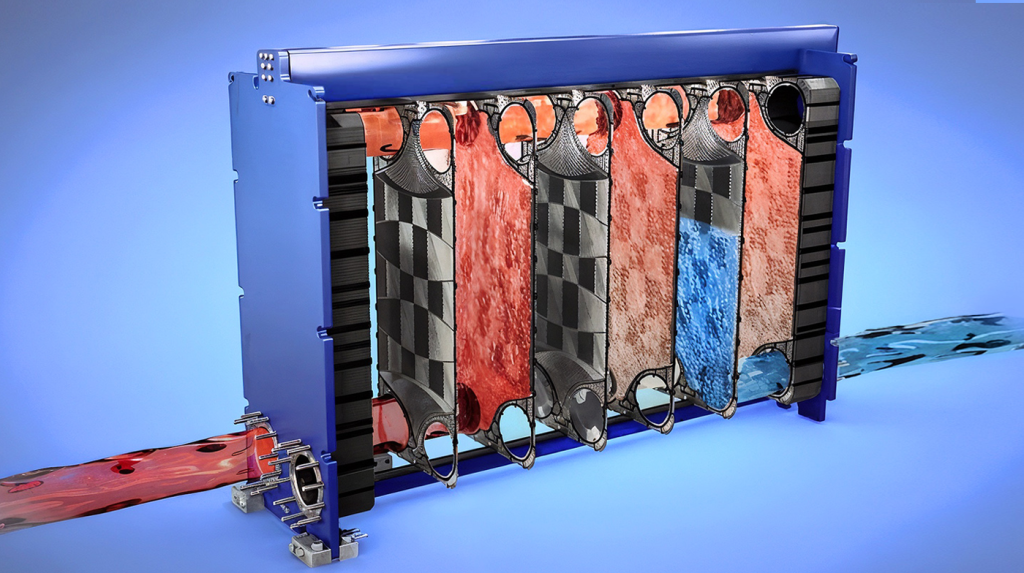

Heat exchanger — Внутреннее устройство пластинчатого теплообменника с гофрированными пластинами

Преимущества и недостатки пластинчатых теплообменников

Преимущества

Эффективность

КПД 95–98% — в 2–3 раза выше кожухотрубных
Компактность — в 3–5 раз меньше габариты
Низкое гидросопротивление — экономия электроэнергии насосов до 30%
Быстрый выход на режим — малая тепловая инерция

Эксплуатация

Простое обслуживание — разборка без демонтажа трубопроводов
Масштабируемость — добавление/удаление пластин
Самоочищение — турбулентный поток препятствует отложениям
Визуальный контроль — течи сразу видны снаружи

Недостатки и ограничения

Ограничения по давлению — максимум 25–30 бар для разборных
Чувствительность к загрязнениям — требует фильтрации при размере частиц >3 мм
Стоимость уплотнений — замена каждые 3–7 лет в зависимости от режима
Ограничения по вязкости — эффективность падает при вязкости >50 сСт

Расчёт и подбор пластинчатого теплообменника

Основные расчётные параметры

Для правильного подбора необходимо знать:

Чек-лист исходных данных:

Тепловая мощность (кВт) или расходы сред (м³/ч, кг/с)
Температуры на входе и выходе для обеих сред
Рабочее и испытательное давление
Тип и свойства теплоносителей
Допустимые потери давления
Требования по материалам и сертификации

Формулы для расчёта

Тепловая мощность: Q = m × c × ΔT

где m — массовый расход (кг/с), c — теплоёмкость (кДж/кг·К), ΔT — разность температур (К)

Пример: Для нагрева 5 м³/ч воды с 10°C до 60°C: Q = (5000/3600) × 4,18 × (60-10) = 289 кВт

Площадь теплообмена: A = Q / (U × ΔTlm)

где U — коэффициент теплопередачи (2000–6000 Вт/м²·К для воды)

Алгоритм подбора

Определение тепловой нагрузки — расчёт по формулам или замеры
Выбор схемы подключения — однопроходная, многопроходная
Подбор типа пластин — по характеру сред и требуемой турбулентности
Расчёт количества пластин — исходя из площади теплообмена
Проверка гидравлики — потери давления не должны превышать допустимые
Выбор материалов — пластины, уплотнения, соединения

Критерии выбора и типичные ошибки

На что обратить внимание при выборе

Соответствие нормативам: ТР ТС 032/2013, ГОСТ 34347, сертификаты CE
Запас по мощности: 10–15% для компенсации загрязнений
Доступность ЗИП: наличие пластин и уплотнений на складе поставщика
Сервисная поддержка: возможность выезда специалистов
Гарантийные обязательства: не менее 12 месяцев на оборудование

Типичные ошибки при выборе

Частые проблемы:

Занижение мощности — не учитывают загрязнения и старение
Неправильный материал уплотнений — быстрый выход из строя
Игнорирование качества воды — нужна предварительная подготовка
Неучёт пиковых нагрузок — недостаток мощности в холодные дни
Экономия на автоматике — отсутствие защиты от перегрева

Как понять, что теплообменник подобран правильно

Выходные температуры соответствуют расчётным ±2°C
Потери давления не превышают 0,5–1,0 бар
Отсутствуют вибрации и посторонние шумы
Равномерный прогрев всех участков корпуса
Стабильная работа при изменении нагрузки 50–100%

Области применения пластинчатых теплообменников

Жилищно-коммунальное хозяйство

Индивидуальные тепловые пункты (ИТП) — замена элеваторных узлов
Системы ГВС — приготовление горячей воды по двухступенчатой схеме
Отопление многоквартирных домов — регулирование температуры теплоносителя
Бассейны и аквапарки — нагрев воды и воздуха в помещениях

Промышленность

Пищевая отрасль

Пастеризация молока и соков
Охлаждение пива и напитков
Нагрев растительных масел
Рекуперация тепла в хлебопечении

Энергетика и металлургия

Охлаждение турбинного масла
Подогрев мазута перед горелками
Охлаждение оборотной воды
Утилизация тепла дымовых газов

Специальные применения

Геотермальные системы — использование тепла земли для отопления
Солнечные коллекторы — передача тепла от гликолевого контура к воде
Тепловые насосы — испарители и конденсаторы
Когенерационные установки — утилизация тепла от электрогенераторов

Обслуживание и эксплуатация

Регламентное обслуживание

Периодичность	Операции	Признаки необходимости
Ежемесячно	Контроль температур, давлений, течей	Отклонение параметров >5%
Раз в 6 месяцев	Проверка затяжки болтов, состояния уплотнений	Появление подтёков, снижение эффективности
Раз в год	Разборка, промывка, замена изношенных уплотнений	Рост гидросопротивления >50%
Раз в 3–5 лет	Полная ревизия, замена всех уплотнений	Плановая замена по регламенту

Способы промывки

Химическая промывка — растворы кислот (5–10% HCl) для удаления накипи
Механическая очистка — мягкие щётки, не повреждающие пластины
CIP-мойка — автоматическая циркуляционная промывка без разборки
Ультразвуковая очистка — для особо загрязнённых пластин

Важно: Никогда не используйте абразивные материалы или металлические щётки — они повреждают защитный слой пластин и снижают коррозионную стойкость.

Признаки неисправностей

Снижение температуры на выходе — загрязнение пластин, неправильная схема подключения
Рост потерь давления — засорение каналов, отложения
Внешние течи — износ уплотнений, недостаточная затяжка болтов
Смешивание сред — прогар пластины, разрушение уплотнения
Вибрации и шум — кавитация, неправильная балансировка потоков

Сравнение с другими типами теплообменников

Параметр	Пластинчатый	Кожухотрубный	Спиральный	Витой
КПД теплопередачи	95–98%	70–85%	85–90%	80–90%
Компактность	Отличная	Низкая	Хорошая	Средняя
Макс. давление	25–30 бар	100+ бар	40 бар	200+ бар
Обслуживание	Простое	Сложное	Среднее	Сложное
Стоимость	Средняя	Высокая	Высокая	Очень высокая

Когда выбирать пластинчатый теплообменник

Давление до 25 бар — основное ограничение
Чистые или слабозагрязнённые среды — размер частиц <3 мм
Необходимость частого обслуживания — лёгкая разборка
Ограниченное пространство — компактность критична
Переменные нагрузки — возможность добавления пластин

Монтаж и подключение

Требования к установке

Фундамент: ровная поверхность, способная выдержать вес +30%
Доступ для обслуживания: минимум 1 метр с торца для разборки
Трубопроводы: компенсаторы для температурных расширений
Дренаж: отвод конденсата и аварийных протечек
Вентиляция: для отвода тепла от корпуса

Схемы подключения

Однопроходная схема

Простейший вариант — каждая среда проходит через теплообменник один раз. Подходит для большинства задач ГВС и отопления.

Многопроходная схема

Среда несколько раз меняет направление движения. Используется для достижения больших перепадов температур или при малых расходах.

Автоматизация и контроль

Регулирующие клапаны — поддержание заданной температуры
Датчики температуры — контроль эффективности работы
Манометры — мониторинг потерь давления
Аварийная сигнализация — при превышении параметров
Система промывки — автоматическая CIP-мойка

Экономическая эффективность

Расчёт окупаемости

Замена устаревшего оборудования на пластинчатые теплообменники даёт экономию:

Электроэнергия насосов: снижение на 20–40% за счёт низкого гидросопротивления
Тепловая энергия: экономия 10–15% благодаря высокому КПД
Обслуживание: сокращение трудозатрат в 2–3 раза
Площади: освобождение до 70% производственных площадей

Пример экономии: Для системы мощностью 1 МВт экономия составляет 150–200 тыс. руб/год только на электроэнергии насосов.

Срок окупаемости

Мощность системы	Инвестиции	Экономия в год	Срок окупаемости
100 кВт	200–300 тыс. руб	50–80 тыс. руб	3–4 года
500 кВт	800–1200 тыс. руб	200–350 тыс. руб	2,5–3,5 года
1 МВт	1500–2500 тыс. руб	400–600 тыс. руб	2–3 года

FAQ — ответы на частые вопросы

Какой срок службы пластинчатого теплообменника?

Корпус и пластины служат 15–25 лет при правильной эксплуатации. Уплотнения требуют замены каждые 3–7 лет в зависимости от температурного режима и качества воды. В системах ГВС с температурой до 65°C уплотнения EPDM служат 5–7 лет, при 80°C — 3–4 года.

Можно ли увеличить мощность существующего теплообменника?

Да, это главное преимущество разборных моделей. Можно добавить пластины в существующую раму, увеличив площадь теплообмена на 20–50%. Например, теплообменник на 50 пластин можно расширить до 70–75 пластин, увеличив мощность с 300 до 450 кВт.

Как часто нужно промывать пластинчатый теплообменник?

Периодичность зависит от качества воды. В системах с водоподготовкой — раз в год, без неё — каждые 6 месяцев. Признаки загрязнения: рост потерь давления более чем на 50%, снижение выходной температуры на 3–5°C при тех же входных параметрах.

Какое минимальное и максимальное давление для пластинчатых теплообменников?

Минимальное рабочее давление — 0,3 бар для предотвращения кавитации. Максимальное для разборных — 25 бар, для паяных — 30 бар, для сварных — до 40 бар. Испытательное давление обычно в 1,5 раза выше рабочего.

Можно ли использовать пластинчатый теплообменник для пара?

Да, но с ограничениями. Максимальная температура насыщенного пара — 180°C (давление до 10 бар). Требуются специальные уплотнения Viton и усиленные пластины. Обязательна установка конденсатоотводчика и регулятора давления пара.

Что делать, если теплообменник не выдаёт нужную температуру?

Проверьте: 1) Правильность подключения (горячая среда должна подаваться сверху), 2) Расходы теплоносителей (отклонение >20% снижает эффективность), 3) Загрязнение пластин (промывка), 4) Состояние уплотнений (замена при износе), 5) Воздушные пробки в системе.

Какая разность температур оптимальна для работы?

Оптимальная разность температур между горячей и холодной средой — 20–60°C. При разности менее 10°C требуется большая площадь теплообмена, что неэкономично. При разности более 80°C возникают большие термические напряжения в пластинах.

Как выбрать материал пластин для конкретной среды?

Для воды и гликолей — AISI 316, для пищевых сред — AISI 316L, для морской воды — титан, для кислот — хастеллой. При pH 6–9 достаточно нержавейки, при pH <4 или >10 нужны специальные сплавы. Консультируйтесь с поставщиком при агрессивных средах.

Сколько стоит замена уплотнений?

Стоимость комплекта уплотнений составляет 15–25% от цены нового теплообменника. Для аппарата на 50 пластин — 30–50 тыс. руб. Замена занимает 4–6 часов работы. Экономически выгодно менять все уплотнения сразу, а не по одному.

Можно ли самостоятельно обслуживать пластинчатый теплообменник?

Простые операции (контроль параметров, подтяжка болтов) — да. Разборку и сборку лучше доверить специалистам: неправильная затяжка приводит к деформации пластин и течам. Момент затяжки болтов — 150–300 Н·м в зависимости от размера, затягивать нужно равномерно в несколько этапов.

Готовы посчитать и выслать КП сегодня

Наши инженеры подберут оптимальный теплообменник под ваши параметры. Расчёт бесплатно, доставка по всей России.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.

Подобрать в каталоге

Пластинчатые разборные Смотреть каталог → Паяные пластинчатые Смотреть каталог → Кожухотрубные Смотреть каталог →

Предыдущая статья Следующая статья

Вам может быть полезно

Нужен точный подбор теплообменника?

Скачайте опросный лист, заполните параметры — инженер рассчитает и подберёт оборудование с ценой. Или задайте вопрос в чате 24/7.

Скачать опросный лист Инженер онлайн 24/7

Опросные листы по типам: пластинчатый · паяный · кожухотрубный · испаритель · маслоохладитель · все справочники (100 PDF)

Остались вопросы?

Мы перезвоним вам в течение 2-х минут!

в рабочее время: ежедневно с 8:00 до 21:00
