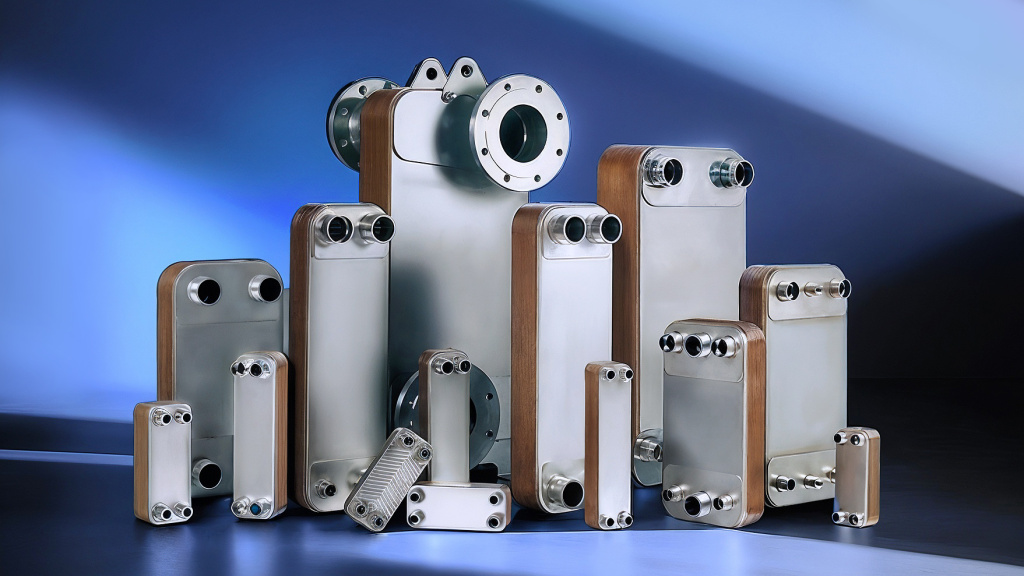

Пластинчатый теплообменник с медной пайкой — Паяный пластинчатый теплообменник (BPHE) — компактный и эффективный узел теплопередачи

Что такое BPHE и как он устроен

BPHE — это пакет гофрированных пластин из нержавеющей стали, соединённых пайкой (чаще медью, реже никелем). Каналы формируют противоток двух сред без смешения; рельеф пластин турбулизирует потоки и повышает коэффициент теплопередачи.

Где применяют: типовые схемы

Холодоснабжение/HVAC: испарители и конденсаторы чиллеров, тепловые насосы.
Отопление/ГВС: промежуточные теплообменники, контуры тёплых полов.
Масло/гидравлика: охладители масла, технологические контуры.

Плюсы и ограничения медной пайки

Преимущества

Высокая удельная теплопередача при компактных габаритах.
Герметичная монолитная конструкция, устойчивость к вибрациям.
Низкое заполнение хладагента, простой монтаж.
Доступная цена по сравнению с разборными аналогами.

Ограничения

Нельзя разобрать: сервис — только промывка без разборки.
Совместимость меди: не для сред, агрессивных к Cu (напр., аммиак).
Чувствительность к замораживанию и гидроударам при неверной обвязке.

Как выбрать: чек-лист исходных данных

Параметр	Что сообщить	Единицы	Комментарий
Среды	Хладагент/вода/гликоль/масло и т.п.	—	Для проверки совместимости
Расходы	По обоим контурам	м³/ч или кг/с	Вместе с допуском по Δp
Температуры	Вход/выход «горячая/холодная»	°C	Для расчёта ΔT_lm и U
Рабочее давление	По каждому контуру	бар	Выбор типоразмера и толщин
Качество воды	Жёсткость/взвеси/гликоль %	—	Влияет на профиль и сервис

Совместимость материалов и сред

Среда/условие	Паяный материал	Комментарий
Вода/вода, вода–гликоль ≤40%	Медь (Cu)	Стандартное решение для HVAC/ГВС
Масла/UGV	Медь (по совместимости)	Проверить устойчивость к присадкам
Аммиак (NH₃) и среды, агрессивные к Cu	Никелевая пайка	Либо иные типы теплообменников
Морская вода/хлориды	Никель/спецрешения	Оценивать риск коррозии, подбирать материалы

Гидравлика, монтаж и безопасность

Скорости и Δp: для воды ориентир по скорости в портах 1,5–3,0 м/с; избыточные скорости >5 м/с могут вызывать шум и эрозию.
Фильтрация: обязательна сетка перед теплообменником; исключайте попавшие твёрдые частицы.
Обвязка: байпас/слив/воздухоотвод, защита от гидроударов, контроль антифриза для защиты от замерзания.
Ориентация: предпочтительно вертикальная с нижним входом холодной среды — для устойчивого удаления газа.

Промывка и обслуживание без разборки

BPHE не разбирается, поэтому сервис основан на безразборной химической промывке (CIP) и профилактике.

Реагенты: мягкие кислоты (лимонная/сульфаминовая/ортофосфорная 2–5% с ингибитором), температура раствора обычно 30–50 °C.
Запрещено: аммиак/аммонийные соединения по медной пайке; соляная кислота для нержавейки — риск питтинга.
Контроль: pH и прозрачность раствора, по окончании — нейтрализация и промывка до pH≈7.

Быстрые расчёты: примеры

1) Тепловая мощность: Q = m·c·ΔT. Для воды c≈4,18 кДж/(кг·К).
Пример: нужно нагреть 1,8 м³/ч с 30→55 °C. Массовый расход m≈0,5 кг/с. Q≈0,5·4,18·25 ≈ 52 кВт.

2) Оценка площади: A = Q/(U·ΔT_lm). Если U=3500 Вт/м²·К и ΔT_lm=18 °C, при Q=52 кВт → A≈0,82 м².
Практика: заложите 10–15% запаса под загрязнение.

3) Насосная мощность: P_нас ≈ Δp·Q/η. При Δp=0,35 бар, Q=1,8 м³/ч, η=0,5 → P≈0,35·(1,8/3,6)/0,5 ≈ 0,35 кВт. Снижение Δp экономит энергию.

Типичные ошибки и как их избежать

Выбор BPHE для сред, несовместимых с медью — запрашивайте вариант с никелевой пайкой или другой тип аппарата.
Низкие скорости (слишком малые Δp) → ускоренное обрастание и недобор температуры.
Отсутствие фильтра и защиты от гидроударов → повреждение входных зон.
Промывка агрессивными реагентами → коррозия и выход из строя.

Видео

Обращайтесь к нам!

Звоните по номеру 8 (804) 333-71-04 (звонок бесплатный) или пишите на электронную почту teplo@sn22.ru.

С наиболее полной информацией о теплообменном оборудовании вы всегда можете ознакомиться на нашем сайте.

FAQ — паяные пластинчатые теплообменники

Когда выбирать медную пайку, а когда никелевую?

Медь — стандарт для воды/гликоля и большинства хладагентов; никель — если среда агрессивна к меди (например, аммиак) или повышенные требования к коррозионной стойкости.

Можно ли разобрать BPHE для чистки?

Нет. Обслуживание — безразборная промывка (CIP) и профилактика загрязнений.

Как защититься от замерзания?

Используйте антифриз по расчётной концентрации, датчики протока/температуры и корректную автоматику отключения компрессора/насоса.

Какие фильтры ставить перед теплообменником?

Сетчатый фильтр с удобным доступом для промывки; класс/ячейка подбираются по чистоте среды и расходу.

Какие реагенты безопасны для промывки?

Мягкие кислоты 2–5% с ингибитором (лимонная/сульфаминовая/ортофосфорная). Избегайте соляной кислоты по нержавейке и аммиачных составов при медной пайке.

Как понять, что аппарат загрязнился?

Растёт Δp при прежних расходах, падает выходная температура, автоматика «догоняет» уставки.

Можно ли увеличивать мощность, добавив пластины?

Нет. Паяные аппараты — монолитные. Для увеличения мощности требуется другой типоразмер/модель.

В какой ориентации лучше монтировать BPHE?

Вертикально, с правильной обвязкой для удаления воздуха и дренажа; горизонталь допустима по проекту с обеспечением дегазации.

Какие скорости в портах считать нормой?

Обычно 1,5–3,0 м/с для водных сред. Слишком низкие — риск отложений; слишком высокие — шум/эрозия.

Когда лучше выбрать разборный пластинчатый теплообменник?

Когда среда грязная/с твёрдыми включениями, требуется регулярная механическая очистка или планируется наращивание площади.
