Отопительная система: первичный и вторичный теплообменники

Q: Как часто промывать вторичный ПТО?

Обычно 1 раз в год, при жёсткой воде — чаще. Ориентируйтесь на Δp и температуру выдачи.

Q: Нужна ли гидравлическая развязка контуров?

Да, вторичный ПТО обеспечивает независимость и защищает от гидроударов/загрязнений.

В котле теплоноситель нагревается в первичном теплообменнике, а в контуре ГВС теплоту отдает вторичный пластинчатый. Разбираем устройство, отличия, плюсы независимой схемы, сервис и быстрые расчёты на пальцах.

Экспресс-подбор теплообменника и схемы ГВС за 15 минут

Пришлите T/p, расходы и жесткость воды — инженер ООО «АТУ» подготовит расчёт и смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • teplo@sn22.ru • sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Первичный vs вторичный: где что происходит
Первичный теплообменник (в котле)
Вторичный теплообменник (ГВС)
Ключевые отличия — таблица
Независимая схема: преимущества
Сервис и профилактика
Быстрые расчёты: 2 коротких примера
Типичные ошибки и как их избегать
Медиа
Похожие материалы и FAQ ×10

Первичный vs вторичный: где что происходит

В контуре отопления выделяют два этапа теплопередачи: первичная — нагрев теплоносителя в котле (газ/ТЭН/иное), вторичная — передача тепла санитарной воде для ГВС через пластинчатый теплообменник без смешения потоков.

Первичный теплообменник (в котле)

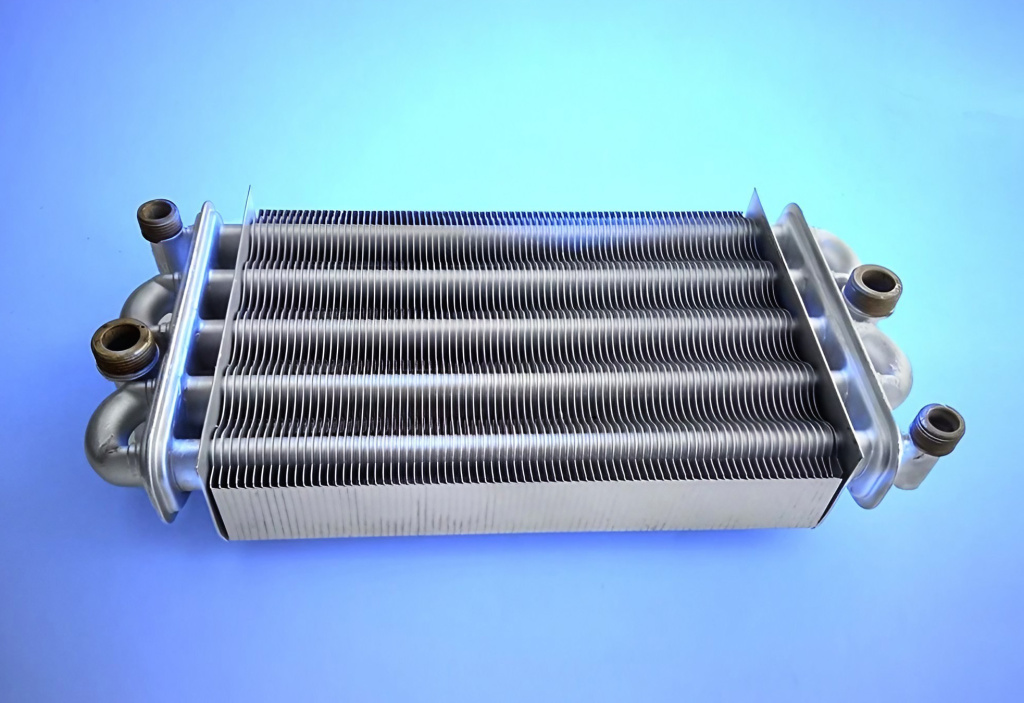

Отопительная система: первичный теплообменник — Первичный теплообменник — самая горячая зона котла; важны материалы и чистота воды

Конструктивно это трубный змеевик с оребрением/ламелями, омываемый горячими газами. Материалы — медь, нержавеющая сталь, реже титан. Опасности: накипь на внутренних стенках, локальный перегрев, коррозия.

Вторичный теплообменник (ГВС)

Вторичный пластинчатый ПТО: высокий КПД и компактность

Пластинчатая конструкция (чаще паяная/разборная) передаёт тепло от котловой воды к санитарной. Противоток и турбулентность обеспечивают высокую эффективность, контуры гидравлически разделены.

Ключевые отличия — таблица

Параметр	Первичный теплообменник	Вторичный теплообменник (ГВС)
Расположение	Внутри котла/котельной	Во вторичном контуре ГВС
Температурная зона	Максимальная (огневое/ТЭН воздействие)	Ниже; ограничивается температурой ГВС
Тип конструкции	Змеевик/рубашка/кожухотрубный	Пластинчатый (паяный/разборный)
Основные риски	Накипь, перегрев, коррозия	Обрастание накипью со стороны водопровода
Обслуживание	CIP/химпромывка, контроль горения	CIP + при разборных — механическая очистка
Гидравлическая развязка	Нет (это источник тепла)	Да, контуры разделены пластинами

Независимая схема: преимущества

Стабильная температура ГВС независимо от отопления.
Гигиена и безопасность: контуры разделены, нет прямого контакта.
Обслуживание проще: промывки вторичного не останавливают отопление.
Гидравлическая развязка и защита внутреннего контура от ударов.

Сервис и профилактика

Ставьте фильтры грубой/тонкой очистки на подпитку и холодную воду.
Проводите химическую промывку при росте Δp или падении ΔT/производительности.
Следите за режимами p/T, избегайте перегрева и частых циклов.
Используйте умягчение/дозирование при жёсткой воде.
Раз в сезон — осмотр уплотнений (для разборных) и опрессовка после сборки.

Документы: заполните опросный лист — ускорит расчёт.

Быстрые расчёты: 2 коротких примера

Пример 1. Мгновенный водоразбор ГВС.
Требуется нагреть 15 л/мин (0,25 л/с) с 10→55 °C.
Тепловая мощность: Q = ṁ · c · ΔT = 0,25 кг/с · 4,187 кДж/(кг·К) · 45 К ≈ 47 кВт.
Вывод: вторичный ПТО и насос должны уверенно держать ~50 кВт.

Пример 2. Оценка площади пластин.
Для Q = 50 кВт, оценочно U = 2200 Вт/м²·К, ΔT_lm = 20 К:
A = Q / (U·ΔT_lm) = 50 000 / (2200·20) ≈ 1,14 м². Закладывают резерв 10–15% → ~1,3 м².

Типичные ошибки и как их избегать

Нет фильтров → быстрый рост Δp, шум, перегрев. Решение: сетчатый/грязевик + промывки.
Жёсткая вода без умягчения → накипь. Решение: умягчение/дозирование, регламент CIP.
Неверный выбор материалов (уплотнений/припоя) под химсостав. Решение: согласовать EPDM/NBR/FKM, медь/никель.
Недобор площади → холодная вода на пике. Решение: запас по A и насосу.

Медиа

Добавь сюда фото или видео — при необходимости можно вставить демонстрацию работы котла/ГВС и промывки ПТО.

Добавь сюда фото или видео — место под ролик с разбором ошибок монтажа.

Добавь сюда фото или видео — место под кейс со сравнением до/после промывки.

FAQ — первичный и вторичный теплообменники

Первичный и вторичный — это одно и то же?

Нет. Первичный нагревает теплоноситель в источнике тепла, вторичный передаёт тепло воде ГВС без смешения контуров.

Как понять, что вторичный ПТО загрязнился?

Растёт перепад давления, падает температура/расход ГВС, появляется шум. Нужна промывка.

Как часто промывать вторичный ПТО?

Обычно 1 раз/год, при жёсткой воде — чаще. Ориентируйтесь на Δp и температуру выдачи.

Разборный или паяный для ГВС?

При высоких требованиях к сервису — разборный. При ограниченном месте — паяный, но чистка только CIP.

Какие уплотнения выбирать для разборных?

EPDM для воды/пара, NBR — для масел, FKM — для высоких температур/агрессивных сред.

Нужна ли гидравлическая развязка контуров?

Да, вторичный ПТО обеспечивает независимость и защищает от ударов/загрязнений.

Что даёт умягчение воды?

Замедляет образование накипи, снижает частоту промывок и повышает КПД.

Почему ГВС стало «холоднее» при том же котле?

Вероятно, оброс вторичный ПТО либо не хватает площади/насоса — нужна диагностика.

Можно ли объединить отопление и ГВС в один контур?

Нежелательно: потеря управляемости и гигиены. Независимая схема надёжнее.

Поможете с подбором и сметой?

Да, пришлите исходные данные — подготовим расчёт и коммерческое предложение.

Нужно стабильное ГВС и надёжное отопление?

Подберём первичный/вторичный теплообменники, насосы и автоматику под ваши режимы.
