Сравнение паяных и разборных теплообменников

Q: Что компактнее при той же мощности?

Паяный — нет рамы и прокладок, меньше габариты и масса.

Q: Где выше допустимое давление?

Как правило, у паяных аппаратов (часто до ~25 бар), разборные — ниже.

Q: Можно ли увеличить мощность позже?

У разборных — да (добавление/убавление пластин). У паяных — нет.

Q: Что выбрать при жёсткой воде без умягчения?

Разборный, так как доступна механическая очистка пластин.

Q: Паяный потёк — ремонт возможен?

Обычно экономически нецелесообразен — аппарат заменяют.

Q: Какой тип дешевле на старте?

Чаще паяный, но учитывайте ТСО и частоту промывок/замен.

Q: Нужны ли фильтры для обоих типов?

Да, сетчатые фильтры/шламоулавливатели обязательны.

Q: Какое ТО у паяных?

CIP-промывки, контроль Δp/ΔT; внутренняя механическая чистка не выполняется.

Q: Сможете подобрать тип и серию?

Да, пришлите T/p/расходы и среды — сделаем экспресс-подбор.

Паяные — компактные и стойкие к давлению, разборные — обслуживаемые и масштабируемые. Ниже — честная таблица различий, чек-лист выбора, мини-кейсы по стоимости владения и рекомендации инженера ООО «АТУ».

Подберём теплообменник под ваши условия за 15 минут

Пришлите режимы (T, p, расходы), среды и фото площадки — сделаем экспресс-подбор и смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Когда паяный, а когда разборный
Сравнительная таблица
Чек-лист выбора
Обслуживание и очистка
2 мини-кейса по стоимости владения
Типичные применения
Изображения и видео
Похожие материалы и FAQ ×10

Паяные и разборные пластинчатые — разные задачи и подход к обслуживанию

Когда паяный, а когда разборный

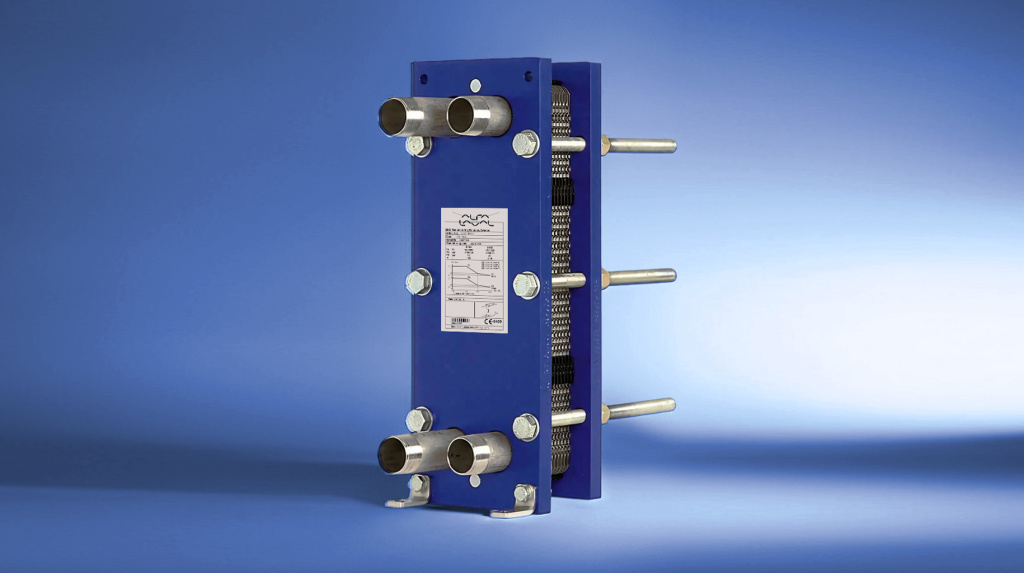

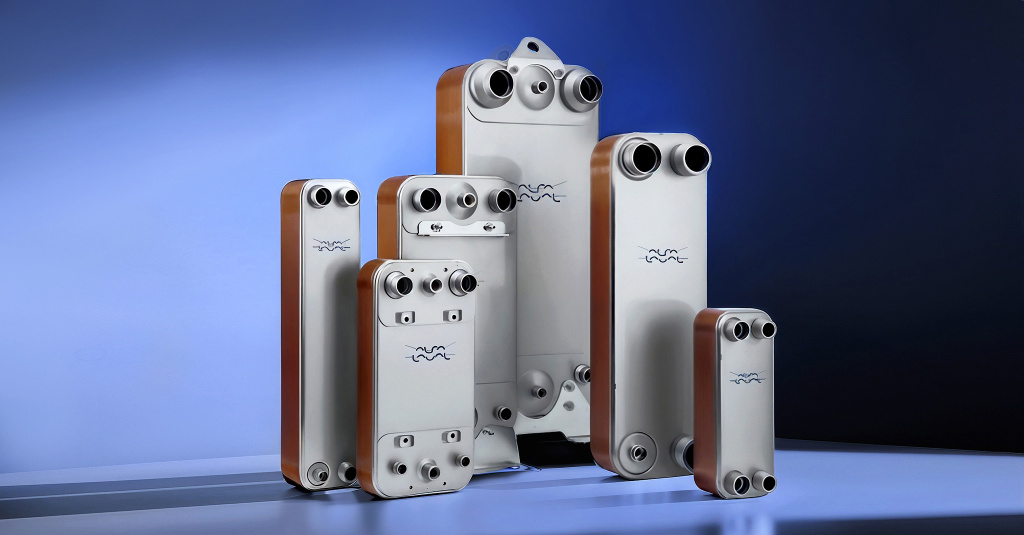

Паяный пластинчатый — моноблок на медной/никелевой пайке: очень компактный, держит высокие давления/температуры, но не разбирается. Разборный — пакет пластин с прокладками в раме: легко чистится и наращивается по площади, зато требовательнее к качеству воды и режимам.

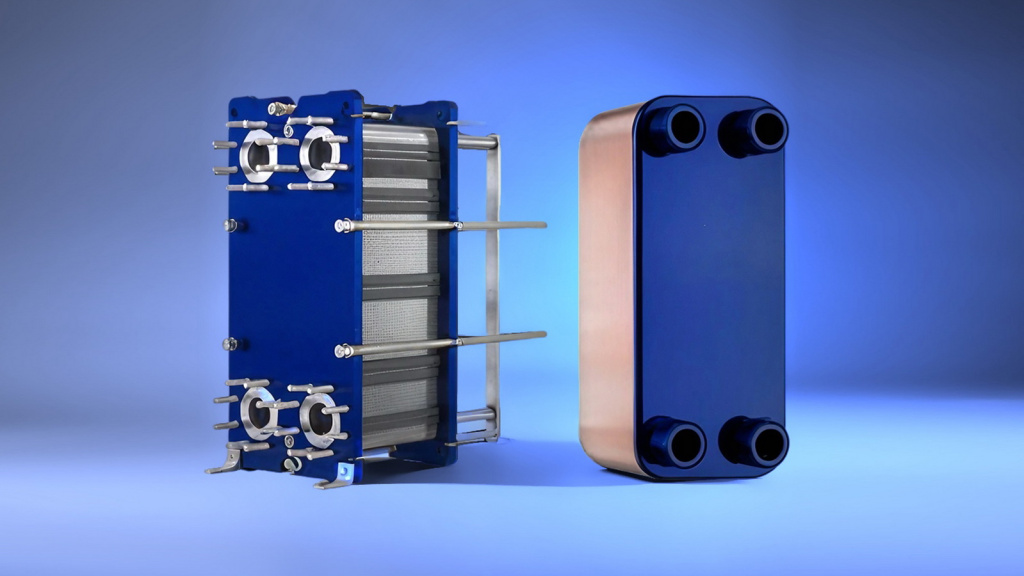

Сравнение паяных и разборных теплообменников — Габариты и сервис: ключевое отличие двух подходов

Сравнительная таблица

Критерий	Паяный пластинчатый	Разборный пластинчатый
Разборка/очистка внутри	Нет (CIP без разбора)	Да (разбор, мойка, ревизия)
Давление, бар	Высокое (часто до ~25)	Ниже, зависит от рамы и шага
Температура, °C	До ~200	Обычно до ~180 (по уплотнениям)
Масштабирование мощности	Нет	Да (добавление/убавление пластин)
Уплотнения	Отсутствуют	Есть (EPDM/NBR/FKM и т. п.)
Компактность/вес	Максимальная	Больше место, есть рама
Чувствительность к грязи	Средняя	Ниже — из-за возможности очистки
Совместимость со средами	Зависит от припоя (медь/никель)	Зависит от стали пластин и прокладок
Стоимость закупки	Ниже при равной мощности	Выше
Стоимость владения	Низкая, но при сильном засоре — замена	Ниже на горизонте: чистка/ремонт возможны

Чек-лист выбора

Грязная/жёсткая вода, частые промывки? Разборный.
Высокие p и T, мало места? Паяный.
Планы расширения мощности? Разборный (добавить пластины).
Среды с серой/аммиаком/хлоридами? Уточняйте материал: для паяного — медь/никель, для разборного — сталь и тип прокладок.

Обслуживание и очистка

Паяный: циркуляционная химпромывка (CIP), фильтрация, контроль Δp. При сквозной коррозии или критическом засоре — замена.
Разборный: CIP + механическая очистка пластин, замена прокладок по состоянию, опрессовка после сборки.

2 мини-кейса по стоимости владения

Кейс 1 (ГВС, средняя жёсткость): Паяный дешевле на 20%, но через 2 года Δp выросло на 40% → 2 CIP/год. Если вода не умягчается, суммарные затраты могут сравняться с разборным уже к 3–4 году.

Кейс 2 (маслоохлаждение, ограниченное место): Паяный выигрывает по габаритам и p/T. При корректной фильтрации и стабильных режимах обслуживание сводится к периодической CIP — ТСО ниже.

Типичные применения

Отопление/ГВС, ЦТП и ИТП.
Бассейны и СПА.
Охлаждение масла, компрессоров, двигателей.
Пищевая промышленность (пастеризация, охлаждение).
Холодильная техника и кондиционирование.

Изображения и видео

Все изображения сохранены из исходной статьи без изменений (src/alt/title/width/height).

FAQ — паяный или разборный?

Что компактнее при той же мощности?

Паяный. Нет рамы и прокладок — меньше габариты и масса.

Где выше допустимое давление?

Обычно в паяных (часто до ~25 бар), у разборных — ниже и зависит от серии.

Можно ли увеличить мощность позже?

Да — у разборных (добавлением пластин). У паяных — нет.

Что выбрать при жёсткой воде без умягчения?

Разборный: есть доступ для очистки пластин.

Паяный потёк — ремонт возможен?

Как правило, экономически нецелесообразно — аппарат заменяют.

Какой тип дешевле на старте?

Чаще паяный. Но учитывайте стоимость промывок/замен в ТСО.

Какие уплотнения ставят в разборных?

EPDM/NBR/FKM — по средам и температурам. Подбираются под модель и режимы.

Нужны ли фильтры для обоих типов?

Да. Сетчатые фильтры/шламоулавливатели обязательны для защиты каналов.

Какое ТО у паяных?

CIP-промывки, контроль Δp/ΔT. Внутренней механической чистки нет.

Сможете подобрать тип и серию под мою задачу?

Да. Пришлите T/p/расходы и среды — инженер ООО «АТУ» сделает экспресс-подбор.
