Водоводяной теплообменник

Q: Какой тип выбрать для ИТП в ограниченном помещении?

Разборный пластинчатый: компактнее, выше коэффициент теплопередачи и удобный сервис. Закладывайте запас 10–15%.

Q: Когда лучше кожухотрубный?

При паре, высоких давлениях и температурах, грязных средах и риске гидроударов — кожухотрубный надёжнее.

Q: Какие уплотнения ставить для воды/гликоля?

EPDM для воды/гликоля; NBR для масел; FKM (Viton) для агрессивных сред и высоких температур.

Q: Какой запас по площади теплообмена закладывать?

10–15% на загрязнение и пики. Для грязных сред — до 20%.

Q: Как часто проводить промывку?

По росту потерь давления и падению температуры; обычно раз в 6–12 месяцев, для ГВС — минимум раз в год.

Q: Нужна ли фильтрация перед пластинчатым?

Да. Ставьте сетку 0,5–1,0 мм и грязевик, чтобы исключить засоры и кавитацию.

Q: Можно ли заменить редкий бренд на аналог?

Да, подбор делаем по площади, рисунку каналов, материалам, присоединениям и гидравлике.

Q: Сколько служат уплотнения?

В среднем 3–7 лет при корректном материале и режиме. Рекомендуем иметь комплект ЗИП.

Q: Паяный или разборный для частного дома?

Паяный — компактнее и дешевле; разборный — для больших расходов и регулярной промывки.

Q: Какие материалы пластин для воды с хлоридами?

AISI 316L при контроле концентрации и температуры; для морской воды — титан или спецсплавы (254SMO, Hastelloy).

Водоводяной теплообменник передаёт тепло между двумя водяными контурами без смешения сред. Ниже — как выбрать между кожухотрубным и пластинчатым, какие формулы считать, на что смотреть в обвязке, а также готовые таблицы и кейсы.

Нужен расчёт и подбор водоводяного теплообменника?

Пришлите расход, температуры и допустимые потери давления — подготовим 2–3 варианта и цену.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Принцип работы и области применения
Кожухотрубные водоводяные ТО
Пластинчатые водоводяные ТО
Обвязка, узлы и типовые настройки
Быстрые формулы и мини-пример
Сводная таблица: кожухотрубный vs пластинчатый
Кейсы и лайфхаки
FAQ

Принцип работы и области применения

Тепло передаётся через стенку между двумя водяными потоками разной температуры, без смешения. Наиболее распространённые типы — кожухотрубные и пластинчатые.

Ориентир выбора: пар, высокие давления и загрязнения → кожухотрубный; ограниченные габариты, высокий коэффициент теплопередачи и быстрый сервис → пластинчатый.

Где применяют (ЖКХ, промышленность, спец-сценарии)

ЖКХ/ИТП/ГВС: подготовка горячей воды, отопление, тепловые пункты МКД.
Промышленность: пищепром (пастеризация/мойка CIP), нефтехимия (охлаждение воды оборотного цикла), энергетика (подогрев сетевой воды/конденсата).
Спец-сценарии: тепловые насосы (гидравлическая развязка контуров), геотермия (грунтовые контуры), солнечные коллекторы (разделение антифриза и ГВС).

Добавь сюда фото или видео

Кожухотрубные водоводяные теплообменники

Водоводяные подогреватели (ВВП) применяются в теплоснабжении, ГВС и технологических контурах промышленности и ЖКХ.

Конструкция водоводяных кожухотрубных теплообменников — Кожух, трубный пучок и межтрубное пространство — классическая схема ВВП.

Конструкция водоводяных кожухотрубных теплообменников для мобильного

Нагреваемая жидкость идёт по трубам, а греющая — по межтрубному пространству. Корпус — углеродистая сталь; трубный пучок — латунь либо нержавеющая сталь (для хлоридов — 316L/титан).

Технические характеристики (типовые диапазоны)

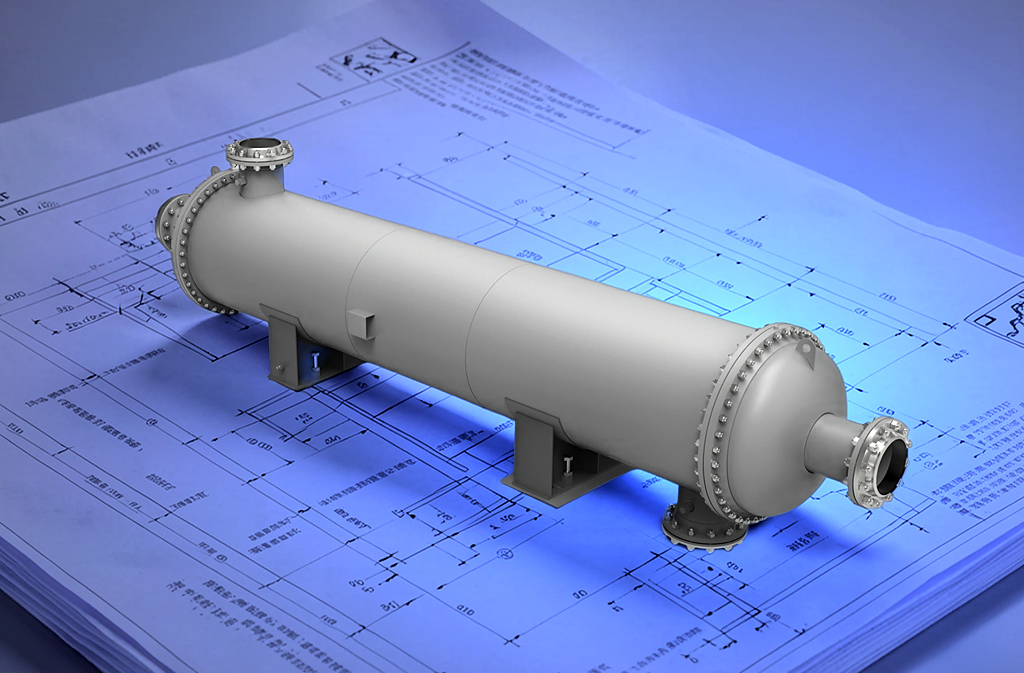

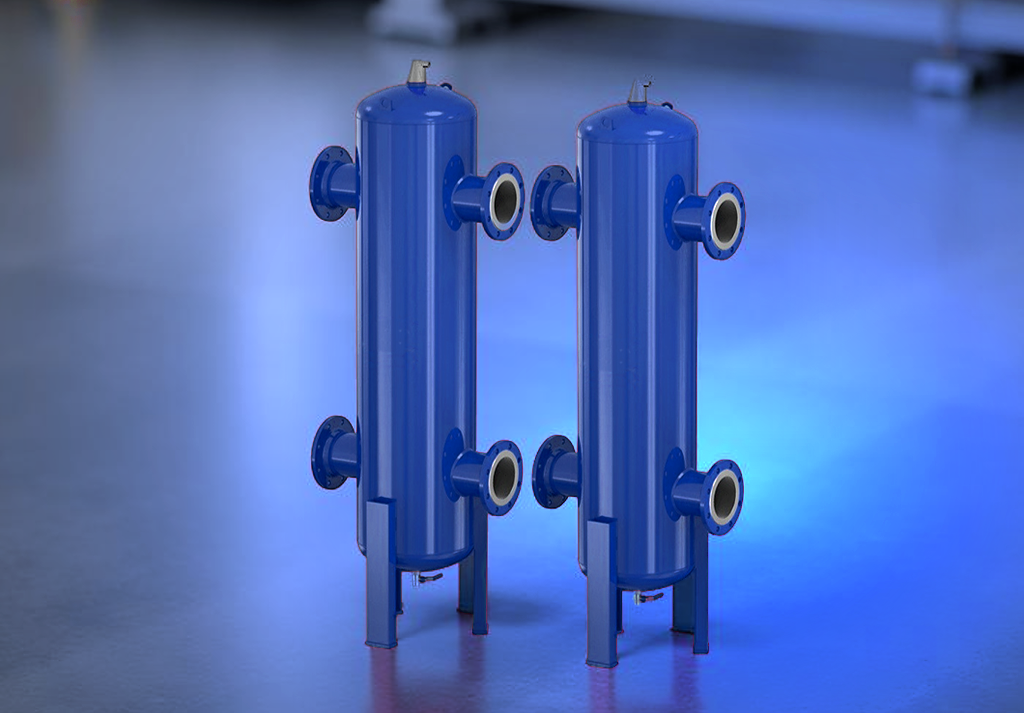

Фото водоводяного кожухотрубного теплообменника

Параметр	Диапазон	Рекомендация	Пример из практики	Лайфхак
Мощность, кВт	8 — 2650	Заложить запас 10–15%	ИТП ГВС 2,0 МВт — 2 секции	Пики покрывайте байпасом
Площадь теплообмена, м²	0,4 — 83	По Q, U, ΔT_lm	U≈1200: A≈Q/(U·ΔT_lm)	Следите за загрязнением
Число труб, шт	4 — 430	Баланс скорости и ΔP	Мелкая сетка ↓засоры	Корзинные фильтры
Расход, т/ч	5 — 480	ΔP ≤ 1 бар/контур	ГВС МКД 50–120 т/ч	VFD на насосах
Материал труб	Латунь / 304 / 316L	Cl⁻ → 316L/титан	Морская вода	Катодзащита при солях

Пластинчатые водоводяные теплообменники

Компактные и эффективные решения для HVAC, ГВС, технологических контуров. Турбулентность в каналах повышает U и самоочистку.

Конструкция водоводяных пластинчатых теплообменников — Гофрированные пластины формируют интенсивный теплообмен и устойчивую гидравлику.

Конструкция водоводяных пластинчатых теплообменников для мобильного

Технические характеристики и материалы

Технические характеристики водоводяного теплообменника

Параметр	Значение/диапазон	Примечание	Совет
Макс. температура	до +180 °C	Ограничение по уплотнениям	FKM для высоких t°
Макс. давление	до 30 бар	Паяные/сварные — выше	Сверьте PN обвязки
Материалы пластин	304/316/316L, 254SMO, Ti, Hastelloy C276	По коррозионной стойкости	Химкарта среды обязательна
Уплотнения	EPDM, NBR, FKM	По среде и температуре	Держите ЗИП-комплект
U (вода↔вода)	2000–6000 Вт/м²·К	Зависит от каналов и v	Держите v 0,6–1,2 м/с

Обвязка, узлы и типовые настройки

Узел/элемент	Назначение	Диапазон/настройка	Пример из практики	Лайфхак/проверка
Терморегулирующий клапан (ТРВ/ТРК)	Поддержание температуры вторичного контура	ПИД, t° уставка 55–65 °C для ГВС	МКД: 60 °C; ночное снижение до 50 °C	Проверьте обратную связь датчика t°
Грязевик + сетчатый фильтр	Защита каналов/труб от засора	Сетка 0,5–1,0 мм	Перед пластинчатым — обязательно	Съёмная корзина для быстрой очистки
Насосы с частотным приводом	Стабилизация расхода и ΔP	V 0,6–1,2 м/с в каналах	ГВС/отопление: ΔP 0,3–1,0 бар	Добавьте аварийный байпас
CIP-узел (безразборная промывка)	Удаление накипи/отложений	Кислотные растворы по паспорту	Раз в 6–12 мес. или по ΔP	Ставьте быстросъёмы Camlock
Предохранительная арматура	Защита от гидроудара/перепадов	Группа безопасности по PN	Паровые узлы — компенсаторы	Проверьте настройку клапанов

Быстрые формулы и мини-пример

Тепловая мощность: Q = m·c·ΔT (Вт)

Площадь теплообмена: A = Q / (U · ΔT_lm)

ЛМТД (противоток): ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)

Пример: Подогреть 10 м³/ч воды с 10→60 °C греющей 80 °C.

Q = (10000/3600)·4,18·(60−10) ≈ 581 кВт.
Оценочно ΔT_lm ≈ 22 °C. Для пластинчатого (U=3500) → A ≈ 7,6 м².
Для кожухотрубного (U=1200) → A ≈ 22,0 м².

Сводная таблица: кожухотрубный vs пластинчатый

Критерий	Кожухотрубный	Пластинчатый	Диапазон/настройка	Пример из практики	Лайфхак
Коэф. теплопередачи U	500–1500	2000–6000	U↑ при турбулентности	ГВС 1 МВт: пластина 6–10 м²	Скорости 0,6–1,2 м/с
Давление/температура	Высокие	Средние–высокие*	*Паяные/сварные — выше	Пар 6–16 бар — кожух	Компенсаторы удлинений
Загрязнения	Толерантен	Нужна фильтрация	Сетка 0,5–1,0 мм	Грязевик перед аппаратом	Байпас для CIP
Габариты/масса	Крупнее	Компактнее ~×5	—	Тесный подвал ИТП	Рама Slim-серии
Сервис	Мех. очистка труб	Разборка пакета, CIP	Регламент 6–12 мес	Быстрая смена уплотн.	Держите ЗИП-комплект

Кейсы и лайфхаки

Сценарий	Решение	Почему	Настройка/диапазон	Совет
ИТП ГВС 0,8–2,5 МВт	Разборный пластинчатый	Высокий U и компактность	ΔP 0,3–1,0 бар/контур	Запас 10–15% под загрязнение
Паровой подогрев	Кожухотрубный	Стойкость к P/T и гидроударам	Пар 6–16 бар	Сепаратор + конденсатоотводчик
Охлаждение воды чиллера	Паяный пластинчатый (BPHE)	Компактность и цена	Гликоль 20–40%	Учитывайте рост вязкости
Пищевое производство (мойка CIP)	Разборный пластинчатый 316L	Гигиена + разборка пакета	t° 60–85 °C	Сделайте карту промывок
Тепловой насос (гидроразвязка)	Паяный/полусварной	Разделение контуров	ΔT 3–7 K; v ≥0,6 м/с	Антифриз — проверка совместимости
Геотермия/скважины	Титановые пластины	Хлориды/минерализация	Материал Ti/254SMO	Катодзащита и контроль pH
Солнечные коллекторы → ГВС	Пластинчатый с EPDM/FKM	Разделение антифриза и воды	TRV по t° бака 50–60 °C	Антифриз — ингибиторы коррозии

FAQ — ответы на частые вопросы

Какой тип выбрать для ИТП в ограниченном помещении?

Разборный пластинчатый: компактнее, выше U и удобный сервис. Закладывайте запас 10–15%.

Когда лучше кожухотрубный?

При паре, высоких давлениях/температурах, грязных средах и риске гидроударов — кожухотрубный надёжнее.

Какие уплотнения ставить для воды/гликоля?

Чаще EPDM; для масел — NBR; для высоких t°/агрессивных сред — FKM (Viton).

Какой запас по площади теплообмена закладывать?

10–15% на загрязнение и пики; до 20% для грязных сред или переменных режимов.

Как часто проводить промывку?

По росту ΔP и падению температуры; ориентир — раз в 6–12 месяцев. Для ГВС — минимум раз в год.

Нужна ли фильтрация перед пластинчатым?

Да, сетка 0,5–1,0 мм и грязевик: снижает риск засоров, кавитации и износа уплотнений.

Можно ли заменить редкий бренд на аналог?

Да, подбираем по площади, рисунку каналов, материалам и присоединениям, сохраняя гидравлику.

Сколько служат уплотнения?

В среднем 3–7 лет при правильном материале и режиме. Храните комплект ЗИП на складе.

Паяный или разборный для частного дома?

Паяный — компактнее/дешевле; разборный — для больших расходов, частой промывки и гибкости по мощности.

Какие материалы пластин для воды с хлоридами?

316L при контроле Cl⁻ и температур; для морской воды — титан/спецсплавы (254SMO, Hastelloy).

Подберём водоводяной теплообменник «под ключ»

Рассчитаем по вашим данным, предложим эквиваленты и сроки поставки.

Позвонить 8 (804) 333-71-04 Отправить исходные Подобрать теплообменник

ООО «АТУ» • sn22.ru

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
