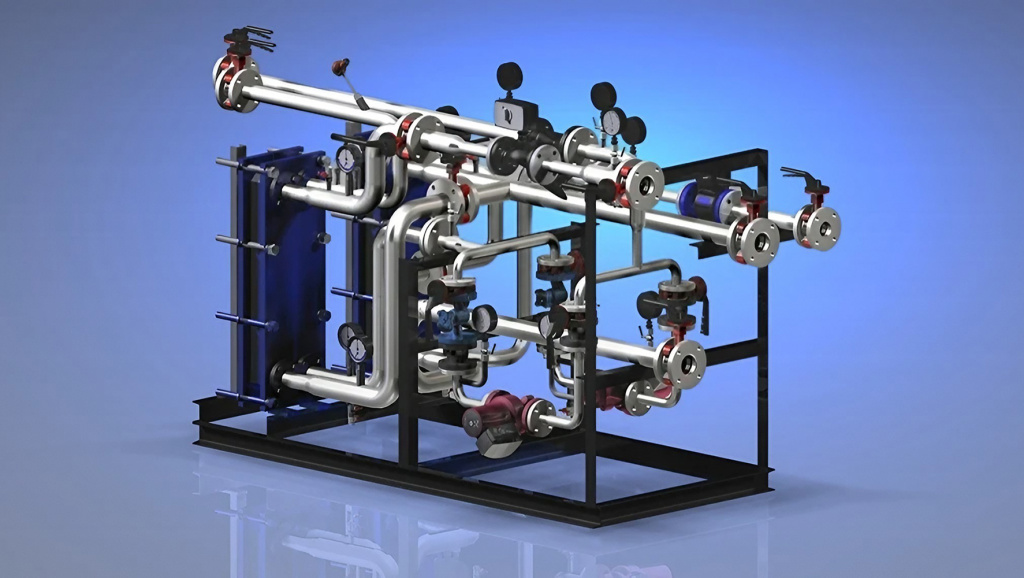

Комплексный подход к применению пластинчатых теплообменников в системах снабжения теплом

Q: Как быстро прикинуть мощность ГВС?

Формула: Q = m×c×ΔT. Пример: 7 м³/ч ≈ 1.94 кг/с, ΔT=50 °C ⇒ Q≈406 кВт.

Q: Что контролировать в эксплуатации?

Журнал: температуры вход/выход, расход, перепады давления. Рост ∆P на 15–30 кПа или падение температуры на 3–5 °C — сигнал к промывке.

Q: Какой фильтр обязателен?

Сетчатый грязевик 0.5–0.8 мм и шламоуловитель. На грязных средах — магнитные уловители.

Q: Почему течёт после сборки?

Часто из-за перекоса прижимной плиты. Допуск по опережению края не более 1–2 см; стягивать шпильки равномерно крест-накрест.

Q: Какой запас по площади брать?

Для ГВС/отопления обычно 5–15% под обрастание. В тяжёлых средах — до 20–25%.

Q: Когда выбирать титановые пластины?

При хлоридах выше 300 мг/л (морская/бассейновая вода, солёные среды) — только титан во избежание питтинговой коррозии.

Q: Падает температура ГВС вечером — что проверить первым?

Расход по обоим контурам, состояние фильтров, работу смесительного/трёхходового клапана и балансировку циркуляционной петли.

Как выбрать, смонтировать и настроить пластинчатый теплообменник так, чтобы система теплоснабжения работала стабильно и экономично. Ниже — схемы, формулы, чек-листы и примеры с цифрами.

Нужен подбор теплообменника или ЗИП за 1 час?

Инженеры ООО «АТУ» рассчитают пластинчатый ТО под ваши исходные данные, подберут материалы пластин/прокладок и пришлют КП с ценой и сроками.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое «комплексный подход» и из чего он состоит
Конструкция и принцип работы: «на пальцах» + видео
Схемы включения: одноступенчатая/двухступенчатая, зависимая/независимая
Быстрый расчёт мощности и площади: формулы и микро-примеры
Материалы пластин и прокладок: как выбрать правильно
Автоматизация: стабилизация, погодозависимое управление
Монтаж и приёмка: чек-лист инженера
Эксплуатация и промывка: интервалы, признаки загрязнения
Области применения и кейсы
FAQ

Комплексный подход к применению пластинчатых теплообменников в системах снабжения теплом — Пластинчатые теплообменники — основа независимых схем теплоснабжения.

Что такое «комплексный подход» и из чего он состоит

Комплексный подход — это когда подбор, монтаж и управление пластинчатым ТО увязаны с гидравликой, качеством воды, помещением ИТП и режимами источника тепла. Он включает:

Индивидуальный проект: нагрузка по отоплению/ГВС/вентиляции, гидравлика, место установки, качество воды.
Верную схему: 1- или 2-ступенчатая ГВС, независимая система отопления через ТО.
Автоматизацию: стабилизация температуры и перепада давлений, погодозависимое регулирование.
Подбор материалов: сталь AISI 304/316, титан; прокладки NBR/EPDM/FKM под среду и Т/Р.
Правильный монтаж и сервис: фильтры, байпас, промывка, контроль ∆P.

Лайфхак: если в пиковые часы ГВС падает температура — проверьте не только мощность ТО, но и пропускную способность грязевиков и корректность балансировки контуров.

Кейс ЖКХ (многоквартирный дом)
После перевода на независимую схему с ТО и погодозависимым управлением расход тепла снизился на ~10–15% в межсезонье. Ключ — корректная кривая отопления.

Кейс производство напитков
Двухконтурная ГВС с 2-ступенчатым нагревом снизила пиковую мощность на 18% за счёт дожима второй ступенью от обратки отопления.

Конструкция и принцип работы: «на пальцах» + видео

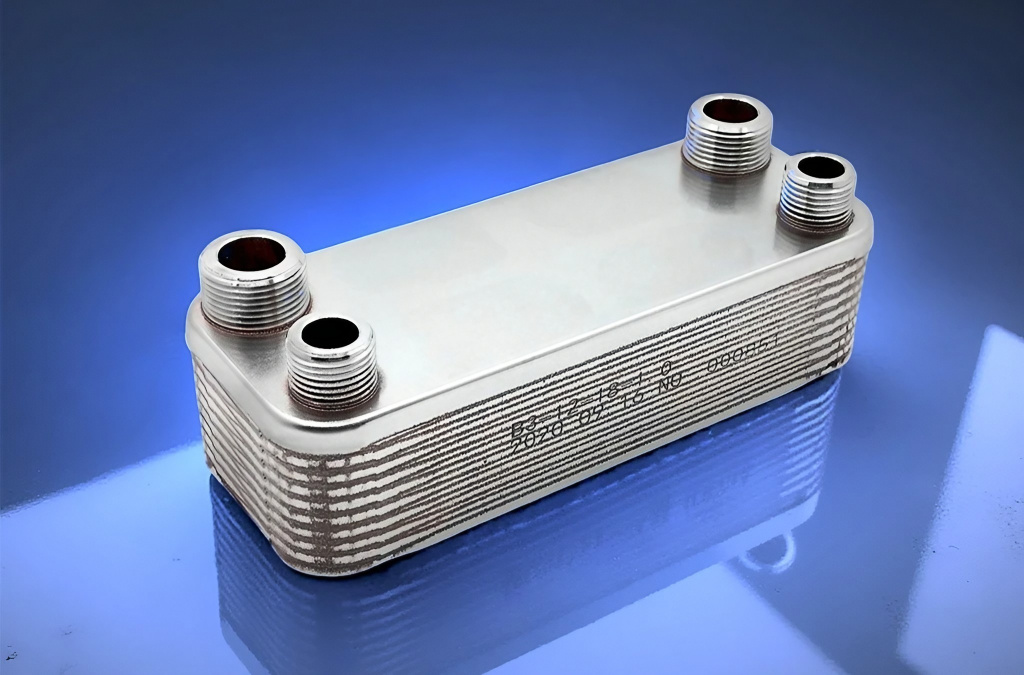

Пластинчатый теплообменник — пакет гофрированных пластин, между которыми по разным каналам текут горячая и холодная среды. Тепло проходит через металл, а среды не смешиваются.

Строение теплообменника — Гофрированный профиль создаёт турбулентность и высокий коэффициент теплопередачи.

Цитата из исходной статьи

«Данные конструктивные особенности интенсифицируют движение теплоносителей и уменьшают отложения на поверхностях. При параллельном течении вход и выход на одной стороне; при противотоке — среды движутся навстречу, что даёт более высокий КПД».

Видео по теме:

Схемы включения: одноступенчатая/двухступенчатая, зависимая/независимая

ГВС: 1-ступень vs 2-ступени

1-ступень — проще, компактнее; для небольших нагрузок и стабильных графиков.
2-ступени — экономит мощность за счёт предварительного подогрева (например, от обратки отопления), точнее держит температуру в пике.

Пример: Требуется ГВС 7 м³/ч от 10→60 °C. На 1-й ступени подогреваем до 35 °C от обратки отопления (~86 кВт), на 2-й — до 60 °C от подачи (~203 кВт). Суммарная мгновенная мощность источника меньше, чем при одноступенчатом нагреве (~289 кВт вместо ~407 кВт).

Отопление: зависимая vs независимая

Зависимая — сеть напрямую в систему; меньше оборудования, но ниже безопасность и управляемость.
Независимая — через ТО; гидро- и электроразвязка, точное регулирование, защита от гидроударов и сетевых примесей.

Быстрая проверка: если ∆P сети «гуляет» и в стояках шум — переход на независимую схему с ТО и перепадным регулятором решает обе проблемы.

Быстрый расчёт мощности и площади: формулы и микро-примеры

Баланс энергии: Q = m × c × ΔT. Для воды c ≈ 4.187 кДж/(кг·°C).

Теплопередача: Q = U × A × ΔT_lm, где U — Вт/(м²·°C), A — м², ΔT_lm — логарифмическая средняя разность температур.

Микро-пример ГВС (7 м³/ч 10→60 °C): m ≈ 1.94 кг/с; Q ≈ 1.94×4.187×(60−10) ≈ 406 кВт.
Если U ≈ 3500 Вт/(м²·°C) и ΔT_lm ≈ 20 °C, то A ≈ 406000/(3500×20) ≈ 5.8 м².

Сценарий	Исходные данные	Результат (Q)	Типовая U, Вт/м²·°C	Оценка площади A	Рекомендация	Лайфхак
ГВС дом 200 квартир	7 м³/ч, 10→60 °C	≈406 кВт	3200–3800	5.5–6.3 м²	2-ступень снизит пиковую мощность	Проверьте диаметр цирк. линии ГВС
Отопление 200 кВт	70/50 ↔ 60/40 °C	200 кВт	2800–3400	≈3.0–3.6 м²	Независимая схема через ТО	Ставьте сепаратор шлама и сетчатый фильтр
Технолог. охлаждение	5 м³/ч, 40→28 °C	≈139 кВт	3500–4500	≈1.0–1.6 м²	Проверьте ∆P < 50 кПа	Поставьте расходомер на холодной стороне

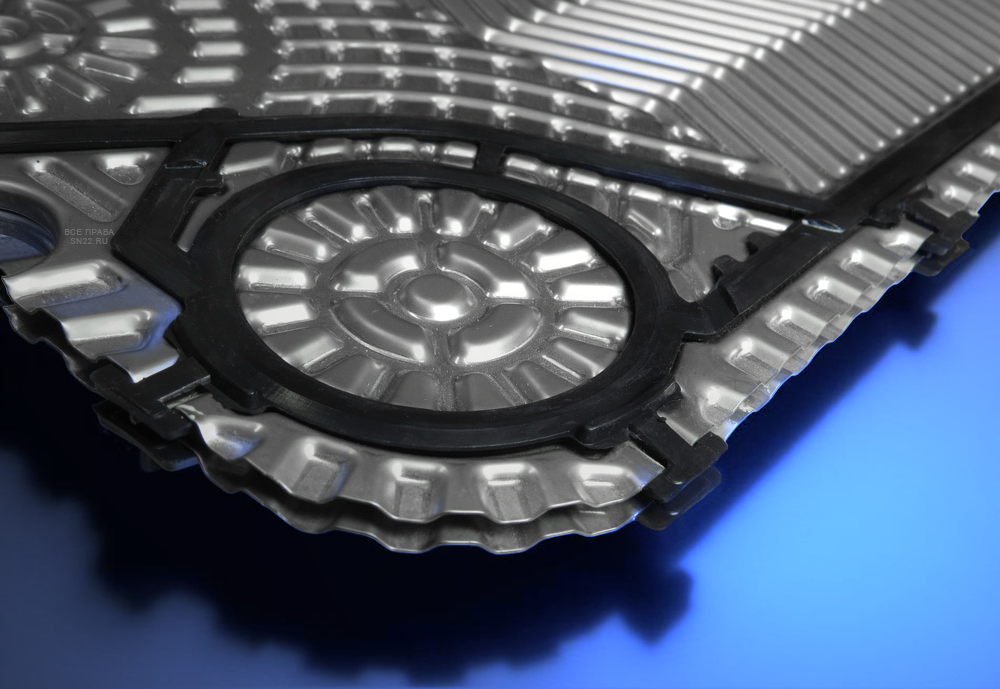

Материалы пластин и прокладок: как выбрать правильно

Материал пластин и уплотнений определяет ресурс и безопасную работу. Базово: AISI 304/316 — вода и ГВС; титан — морская вода/хлориды; SMO 254/спецсплавы — агрессивные среды. Прокладки: NBR (вода/масла), EPDM (вода/пар без масел), FKM/Viton (растворители, масла, высокая T).

Среда	Температура / Давление	Пластины	Прокладки	Пример из практики	Примечание
Сеть теплоснабжения / ГВС	до 110 °C / до 1.6 МПа	AISI 316	EPDM	ИТП МКД: 2-ступ. ГВС 7 м³/ч	EPDM держит T и пар, избегайте масел
Охлаждающая вода	5–35 °C / до 1.0 МПа	AISI 304	NBR	Чиллер 140 кВт, контур 40→28 °C	NBR устойчив к маслам, но не к пару
Солёная/хлоридная вода	до 80 °C / до 1.0 МПа	Титан	EPDM / FKM	Бассейн с морской водой	Хлориды > 300 мг/л — только титан
Гликоли (30–50%)	–10…+90 °C / до 1.0 МПа	AISI 316	NBR / FKM	Тепловой насос, антифриз 40%	Проверяйте совместимость присадок

Быстрая проверка прокладок: при сомнениях запросите у нас таблицу химстойкости под вашу среду и температуру; неверный выбор = раннее старение и протечки.

Автоматизация: стабилизация, погодозависимое управление

ПИД-регуляторы на клапанах ГВС/отопления для точного поддержания температуры.
Погодозависимое управление кривой отопления (снижение расхода тепла в межсезонье).
Стабилизация ∆P через перепадные регуляторы исключает шумы/разбалансировку.
Логика антиобмерзания и ограничения скорости изменения клапана — против гидроударов.

Кейс «Сезонный провал»: после ввода погодозависимого регулятора жалобы на перегрев/переохлаждение исчезли, экономия тепла по счётчику ~12%.

Кейс «Температура ГВС плывёт»: замена 2-хода на 3-ход и корректный ПИД убрали колебания ±1 °C даже при пиковом разборе.

Монтаж и приёмка: чек-лист инженера

Основание и доступ: место для съёма прижимной плиты, сервисные зоны ×0.8 м минимум.
Обвязка: фильтр на каждую линию, манометры до/после ТО, термометры, воздухоотводчики.
Гидравлика: независимые опоры труб (не «вешать» на патрубки ТО), балансировка контуров.
Прессовка: по паспорту; контроль «влажных» следов по швам прокладок.

Типичная ошибка	Чем грозит	Как проверить	Лайфхак при приёмке
Нет фильтра перед ТО	Быстрое засорение, падение U	∆P растёт на 20–30 кПа за неделю	Ставьте сетку 0.5–0.8 мм + шламоуловитель
Непараллельна прижимная плита	Протечки, перекос пакета	Разница краёв > 2 см	Стягивайте шпильки равномерно «крест-накрест»
Трубы «висят» на патрубках	Микротрещины/течи	Нет независимых опор	Обязательно опоры/компенсаторы на подводах
Нет байпаса на контуре	Срыв циркуляции при сервисе	Обвязка без перемычки	Всегда делайте байпас с запорной арматурой

Эксплуатация и промывка: интервалы, признаки загрязнения

Признаки обрастания: рост ∆P по стороне на 15–30 кПа, падение T на 3–5 °C при прежнем расходе.
Интервалы промывки: ГВС/отопление — раз в 6–18 мес; технологич. воды — по факту показаний ∆P.
Методы: обратная промывка, химпромывка щадящими составами, мягкая механика при разборе.
Сервис прокладок: осмотр на растрескивание/набухание; замена комплектами (заводская геометрия).

Совет: заведите журнал: расход, T вход/выход, ∆P. Тренд сразу покажет момент промывки ещё до жалоб.

Области применения и кейсы

ЖКХ: ИТП домов, школы, детсады — ГВС и отопление по независимой схеме.
Промышленность: пищевка (пастеризация/охлаждение), машиностроение (охлаждение станков), химия (рекуперация).
Спец-сценарии: тепловые насосы, геоконтура, солнечные коллекторы, бассейны (титан при хлоридах).

Кейс «Детсад, 2-ступ. ГВС»: температура стабильна при утренних пиках; экономия установленной мощности ~20%.

Кейс «ТН 80 кВт»: ТО с NBR прокладками на 40% пропиленгликоле; падение ∆P после установки сетчатого фильтра — с 45 до 18 кПа.

FAQ — ответы на частые вопросы

1) Как понять, нужна 2-ступенчатая ГВС, а не 1-ступенчатая?

Если пиковый разбор высок и есть тёплая обратка отопления (40–45 °C), 2-ступень снижает требуемую мощность на 15–25% и стабилизирует температуру.

2) Какие прокладки ставить: NBR, EPDM или FKM?

NBR — вода/масла до ~100 °C, EPDM — вода/пар без масел до ~120 °C, FKM (Viton) — химия/масла и высокая T. Выбор — по среде и температуре.

3) Как быстро прикинуть мощность ГВС?

Формула: Q = m×c×ΔT. Пример: 7 м³/ч ≈ 1.94 кг/с, ΔT=50 °C ⇒ Q≈406 кВт.

4) Когда нужна независимая схема отопления?

При нестабильных давлениях/температурах в сети, риске гидроударов, требованиях по санитарии — ставим ТО и перепадный регулятор.

5) Что контролировать в эксплуатации?

Журнал: T вход/выход, расход, ∆P по обеим сторонам. Рост ∆P на 15–30 кПа или падение T на 3–5 °C — сигнал к промывке.

6) Какой фильтр обязателен?

Сетчатый грязевик 0.5–0.8 мм + шламоуловитель. На грязных средах — магнитные уловители.

7) Почему «течёт» после сборки?

Часто перекос прижимной плиты. Допуск по опережению края — не более 1–2 см; стягивать шпильки крест-накрест.

8) Какой запас по площади брать?

Для ГВС/отопления обычно 5–15% под загрязнение. В тяжёлых средах — до 20–25%.

9) Когда выбирать титановые пластины?

При хлоридах >300 мг/л (морская/бассейновая вода, солёные среды) — только титан для исключения питтинга.

10) Падает температура ГВС вечером — что проверить первым?

Расход по обоим контурам, пропускную способность фильтров, положение смесительного/трёхходового клапана и балансировку цирк. петли.
