Трехконтурный теплообменник

Q: Как быстро прикинуть мощность?

Q ≈ m·c·ΔT по каждому контуру; суммарная нагрузка учитывается при выборе по сети.

Q: Какие материалы выбирать?

AISI 304/316 для воды, титан для агрессивных сред; EPDM/NBR/Viton — по температуре и химсоставу.

Q: Как часто проводить промывку?

Раз в 6–12 месяцев или по росту Δp/падению ΔT. Обязательна финальная промывка до нейтрали.

Q: Какие скорости считать нормальными?

В каналах воды 1,0–2,5 м/с; в портах избегайте свыше 5 м/с.

Q: Можно ли нарастить мощность?

Для разборных ПТО — добавлением пластин после пересчёта гидравлики и усилия сжатия.

Q: Как понять, что расчёт корректный?

Сверьте площадь, потери давления, габариты/массу и материалы у нескольких предложений; допустим разброс площади 10–15%.

Что такое трёхконтурный теплообменник, чем он отличается от двух отдельных аппаратов, как его рассчитать и подобрать под ваши режимы. Внутри — схемы применения, чек-листы, таблицы и числовые примеры.

Нужен трёхконтурный теплообменник или пересчёт схемы?

Инженер ООО «АТУ» выполнит экспресс-подбор теплообменника/ЗИП, проверит гидравлику и подготовит смету под ваши данные.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что это и где применяется
Как работает: варианты схем
Преимущества и ограничения
Как подобрать: данные и материалы
Числовые примеры (2 кейса)
Гидравлика и присоединения
Комплектация и автоматика
Типичные ошибки и как их избежать
FAQ ×10

Трехконтурный теплообменник — Трёхконтурный теплообменник — один корпус, три независимых контура теплопередачи

Что это и где применяется

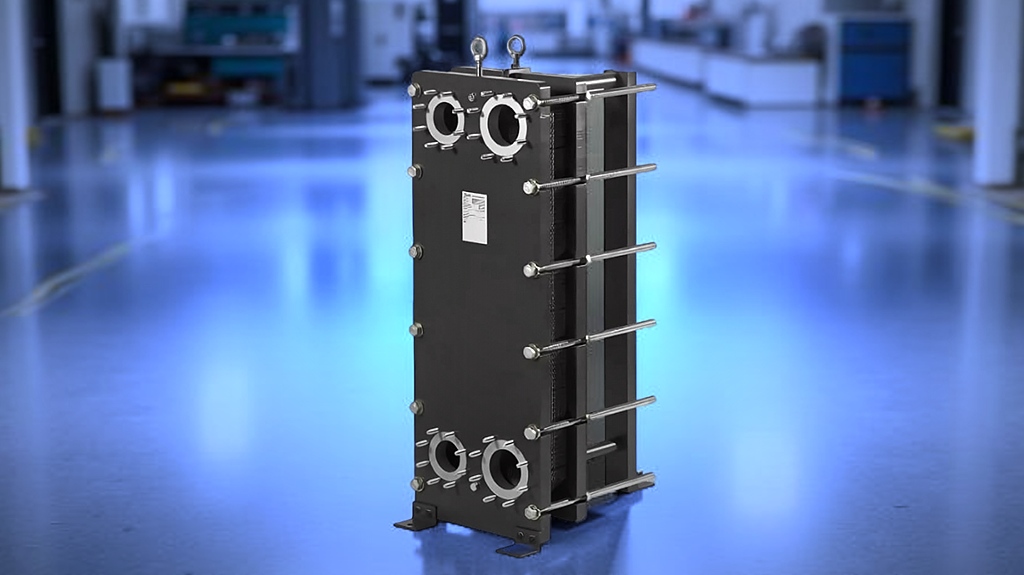

Трёхконтурный теплообменник перераспределяет тепло одновременно между тремя средами (например: теплосеть → ГВС + рециркуляция; или охлаждающий контур → технологическая вода + гликоль). Это позволяет компактно решать задачи ИТП/ЦТП, вентиляции/кондиционирования и отдельных технологических процессов.

Как работает: варианты схем

ГВС с рециркуляцией: 1-й контур — теплосеть (80/60 °C), 2-й — холодная вода (10→60 °C), 3-й — рециркуляция ГВС (55→60 °C) для точной стабилизации температуры.
Отопление + ГВС + подпитка: 1-й — теплосеть, 2-й — отопление (70/50 °C), 3-й — подогрев подпиточной воды.
Охлаждение: 1-й — чиллер/сухой охладитель, 2-й — процессная вода, 3-й — гликолевая ветка вентиляции.

Внутренняя пластинчатая «архитектура» формирует отдельные каналы/портовые группы для каждого контура, исключая перетоки и позволяя тонко настраивать теплопередачу.

Преимущества и ограничения

Критерий	3-контурный аппарат	Два (или три) отдельных ПТО
Компактность/обвязка	Минимум места и труб	Больше места и обвязки
Стоимость системы	Ниже по обвязке/арматуре	Выше суммарно
Гибкость эксплуатации	Один корпус — быстрее сервис	Можно обслуживать поочерёдно
Надёжность	Один узел — меньше соединений	Узлы независимы физически
Модернизация	Ограничена внутренней схемой	Проще масштабировать по блокам

Как подобрать: данные и материалы

Что требуется	Ед.	Пример
Температурные графики по всем 3 контурам (вход/выход)	°C	80/60; 10→60; 55→60
Расходы сред	м³/ч	Сеть 3,8; ГВС 1,5; Рецирк. 0,3
Допустимые потери давления	бар	≤0,4 на каждую сторону
Материалы пластин/уплотнений	—	AISI 316; EPDM/NBR/Viton
Качество воды/сред	—	Жёсткость, взвесь, pH
Монтажные ограничения	мм	Габариты/площадки/диаметры

Числовые примеры (2 кейса)

Кейс 1: ГВС + рециркуляция от теплосети
ГВС: m₂=1,5 м³/ч ≈ 0,417 кг/с; ΔT=50 К (10→60). Мощность: Q₂ = m·c·ΔT ≈ 0,417·4,18·50 ≈ 87,3 кВт.
Рециркуляция: m₃=0,3 м³/ч ≈ 0,083 кг/с; ΔT=5 К (55→60). Q₃ ≈ 0,083·4,18·5 ≈ 1,7 кВт.
Итого нагрузка ≈ 89 кВт. Требуемый расход по сеть-стороне при ΔT=20 К: m₁ ≈ 89/(4,18·20) ≈ 1,06 кг/с ≈ 3,8 м³/ч.

Кейс 2: Отопление + подпитка
Отопление 70/50 °C, Q=300 кВт. Подпитка 10→50 °C, m=0,4 м³/ч (0,111 кг/с): Qподп ≈ 0,111·4,18·40 ≈ 18,6 кВт. Суммарно ≈ 319 кВт.
Для сети 95/70 °C (ΔT=25 К): m₁ ≈ 319/(4,18·25) ≈ 3,05 кг/с ≈ 11,0 м³/ч.

Примечание: расчёты ориентировочные; итоговая площадь теплообмена и гидравлика уточняются в ПО с учётом LMTD, коэффициентов загрязнения и геометрии каналов.

Гидравлика и присоединения

Рекомендуемые скорости в каналах воды: 1,0–2,5 м/с; в портах — избегать >5 м/с.
Фильтрация на подаче (грязевик/фильтр ≤300 мкм), защита от гидроударов.
Согласование диаметров патрубков с трубопроводами, байпасы на период обслуживания.

Комплектация и автоматика

Регулирующие клапаны с сервоприводом, датчики T/P, контроллер узла.
Обратные клапаны, воздухоотводчики, запорная арматура, дренажи.
Для сервисного доступа — разъёмные соединения, площадка под разборку.

Типичные ошибки и как их избежать

Недоучёт третьего контура в тепловом балансе → берите запас по площади 5–15% по результатам расчёта.
Завышенные скорости → рост Δp и шум; контролируйте по паспорту и факту.
Неверный материал уплотнений → преждевременный износ; выбирайте EPDM/NBR/Viton по средам и температуре.
Отсутствие регламента промывок → падение мощности; планируйте CIP/разборную чистку 1 раз/год или по Δp.

FAQ — трёхконтурные теплообменники

Когда трёхконтурный аппарат лучше двух отдельных?

Когда важны компактность, минимальная обвязка и синхронное управление тремя потоками (например, ГВС+рециркуляция+подпитка).

Можно ли заменить один контур на гликоль?

Да, при подборе материалов пластин/уплотнений и учёте вязкости/Δp.

Как быстро прикинуть мощность?

Q≈m·c·ΔT по каждому контуру; суммарную нагрузку учитывайте при выборе по сети.

Какие материалы выбирать?

AISI 304/316 для воды; титан — для агрессивных сред; EPDM/NBR/Viton — по температуре и химсоставу.

Какой запас по площади нужен?

Обычно 5–15% после программного расчёта — на загрязнение и колебания режимов.

Как часто проводить промывку?

Раз в 6–12 месяцев или по росту Δp/падению ΔT. Обязательно финальная промывка до нейтрали.

Какие скорости считать нормальными?

В каналах воды 1,0–2,5 м/с; в портах избегайте >5 м/с.

Можно ли нарастить мощность?

Для разборных ПТО — добавлением пластин (после пересчёта гидравлики и усилия сжатия).

Как понять, что расчёт корректный?

Сверьте площади, Δp, габариты/массу и материалы у альтернативных предложений; разброс площади 10–15% обычно допустим.

Где получить подбор и смету?

В ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru — экспресс-подбор теплообменника/ЗИП.

Подберём трёхконтурный теплообменник под ваши режимы

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • sn22.ru
