Теплообменник зачем нужен

Q: Как понять, какой тип теплообменника мне нужен?

Ориентируйтесь на среду, температуры и давления, сервис и габариты. Для ГВС/ИТП — пластинчатые; для пара, масел и высоких температур — кожухотрубные.

Q: Почему противоточная схема эффективнее?

Противоток держит более высокий температурный напор по длине каналов, увеличивая ΔTlm и снижая требуемую площадь.

Q: Какой запас по площади закладывать?

Обычно 10–20 % на загрязнение; при жёсткой воде и пищевых процессах — 20–25 %.

Q: Когда выбирать титановые пластины?

При хлорированной или солёной воде (бассейны, морская), а также при риске точечной коррозии; титан даёт наилучшую стойкость.

Q: Какие признаки засорения?

Рост перепада давления при прежнем расходе, недобор температуры на выходе, локальные перегревы/прохваты.

Q: Как часто промывать теплообменник?

Раз в 1–2 года; при жёсткой воде или интенсивном режиме — каждые 6–12 месяцев по показаниям дифманометра.

Q: Что учесть по гидравлике?

Допустимые потери давления, кавитационный запас насоса, резерв на загрязнение и балансировку контуров.

Q: Подойдёт ли паяный теплообменник для ГВС?

Да для небольших мощностей, но сервис сложнее. Для ЖКХ удобнее разборные модели для быстрой промывки.

Q: Что прислать для подбора?

Расходы, температуры на входе/выходе, состав среды, допустимые потери давления, требования к материалу, схема обвязки/фото узла.

Q: Какая типовая экономия от правильного подбора?

Снижение насосных затрат и потерь до 10–20 %, стабильная температура без «перетопов», меньше сервис-простоев.

Коротко: теплообменник передаёт тепло между средами без их смешения — за счёт пластин, труб или спиралей. В статье — «на пальцах» про принцип, формулы с примерами, как выбрать под задачу и как обслуживать, чтобы система работала экономично и безопасно.

Нужен расчёт теплообменника под ваши данные

Экспресс-подбор и КП за 15–60 минут. Подскажем тип, материал, площадь и потери давления — без переплаты и рисков.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Зачем нужен теплообменник: ключевые задачи
Как работает: просто и с формулами
Типы теплообменников: когда какой выбрать
Подбор под задачу: алгоритм и таблица
Обслуживание: регламент и признаки загрязнения
Мини-кейсы расчётов
Монтаж и подключение: важные нюансы
FAQ

Теплообменник зачем нужен — Теплообменник в инженерной системе: тепло передаётся через разделяющую поверхность, без смешения сред.

Зачем нужен теплообменник: ключевые задачи

Теплообменник — «сердце» систем отопления, ГВС и охлаждения. Он позволяет безопасно и контролируемо передавать тепло между контурами.

Отопление и ГВС. Подогрев сетевой воды и приготовление горячей воды в ИТП/ЦТП, бассейнах, технологических узлах.
Охлаждение и кондиционирование. Снятие излишков тепла от чиллеров, станков, компрессоров, серверных.
Промышленность. Пастеризация, рекуперация тепла, нагрев/охлаждение реакторов, теплоутилизация.
Безопасность. Гидравлическая/химическая изоляция контуров (например, между теплоносителем ТЭЦ и внутренним контуром здания).

Подсказка: если в системе есть требования по качеству воды (жёсткость, хлор, солёность) — выбирайте материал пластин/труб под состав среды (AISI 316, титан, сплавы Cu, Ti).

Как работает: просто и с формулами

Два потока текут по отдельным каналам, разделённым теплопроводной стенкой. Горячий поток отдаёт тепло холодному — без смешения.

Базовые формулы

Q = m × c × ΔT — тепловой поток через одну среду (кВт), где m — расход (кг/с), c — удельная теплоёмкость, ΔT — изменение температуры.
Q = U × A × ΔT_lm — через поверхность обмена, где U — коэффициент теплопередачи (кВт/м²·К), A — площадь (м²), ΔT_lm — логарифмический средний напор.

Микро-пример: нужно нагреть 3 м³/ч воды на 20 К. Переведём 3 м³/ч ≈ 0,833 л/с ≈ 0,833 кг/с. Тогда Q ≈ 0,833 × 4,18 × 20 ≈ 69,7 кВт. При U≈2,5 кВт/м²·К и ΔT_lm≈15 К площадь A ≈ 69,7/(2,5×15) ≈ 1,86 м².

Типы теплообменников: когда какой выбрать

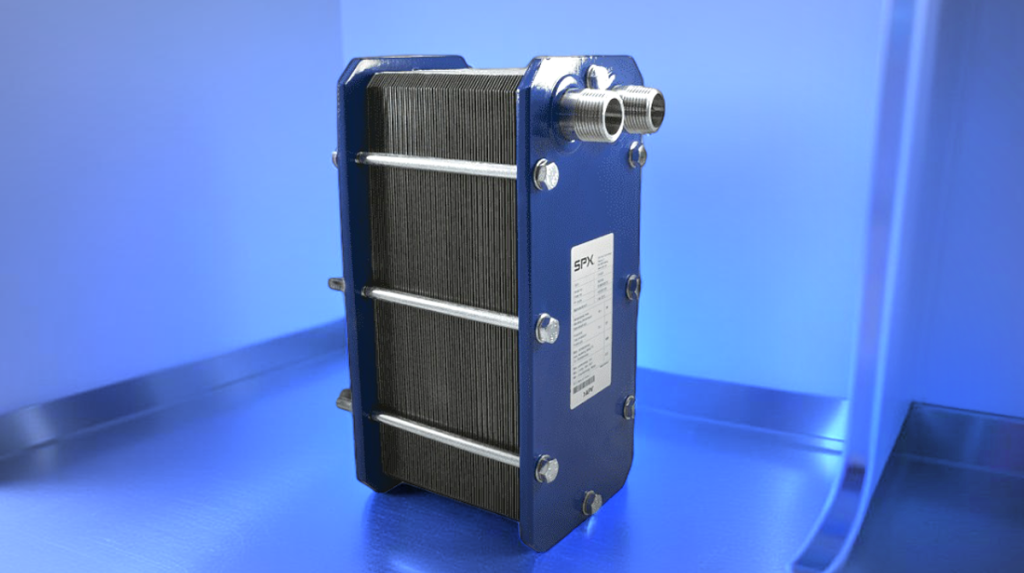

Пластинчатые (разборные/паяные)

Плюсы: высокий U, компактность, гибкая регулировка площади (разборные).
Где ставить: ИТП, ГВС, бассейны, чиллеры, пищевые/HVAC.
Материал: AISI 304/316, титан для солёной/хлорированной воды.

Кожухотрубные

Плюсы: стойкость к высоким T/P, загрязнениям, большие расходы.
Где ставить: нефте-/химпром, пароконденсат, высокие температуры.
Варианты: «труба в трубе», с плавающей головкой, многоходовые.

Подбор под задачу: алгоритм и таблица

Соберите входные данные: расход(ы), температуры «вход/выход», допустимое падение давления, состав среды, требования к материалу.
Определите тепловую нагрузку Q и целевой ΔT_lm.
Выберите тип (пластинчатый/кожухотрубный) по среде, T/P, сервису.
Проверьте гидравлику: потери давления, кавитационный запас насосов.
Заложите запас по площади (обычно 10–20 % под загрязнение).

Задача	Среды	Диапазон Q / расход	Тип / материал	Настройки (ΔT, режим)	Рекомендация	Пример из практики	Лайфхак
ГВС в ИТП	Сетевая вода ↔ питьевая вода	50–500 кВт; 2–20 м³/ч	Пластинчатый AISI 316	ΔT_гор≈25–35 К; противоток	Разборный с запасом площади 15 %	10 м³/ч, нагрев 10→60 °C, площадь ~3–5 м²	Поставьте грязевик 0,6 мм перед ТО
Бассейн	Котловая вода ↔ хлор/солёная	30–200 кВт; 5–15 м³/ч	Пластинчатый титан	ΔT_вода≈8–12 К	Только Ti пластины при соли/Cl	50 м³, нагрев 1 °C/ч ≈ 58 кВт	Хлорирование — после теплообменника
Маслоохладитель	Вода ↔ масло	20–150 кВт; масло 1–5 м³/ч	Кожухотрубный CuNi	Невысокие ΔP по маслу	Труба в трубе при высоких вязкостях	Вязкость 46 cSt — разнос по ходам	Ставьте термостат по маслу
Чиллер	Хладоноситель ↔ контур	100–1000 кВт	Паяный AISI 316/Cu	Антифриз 25–35 %	Проверить совместимость с гликолем	–7/12 °C, ΔT=5 К	Учитывайте рост ΔP с % гликоля
Пар ↔ вода	Пар ↔ сетевая вода	100–800 кВт	Кожухотрубный	Конденсатоотводчик обязателен	Защита от гидроудара	0,6 МПа пар → вода 60 °C	Сепаратор пара перед ТО

Типичные ошибки

Недостаточный запас по площади — быстрый рост ΔP и падение мощности при загрязнении.
Неверный материал пластин/труб — коррозия от хлора/солей.
Отсутствие фильтрации и байпаса — простои при обслуживании.

Обслуживание: регламент и признаки загрязнения

Как понять, что пора чистить

Растёт перепад давления на ТО при прежнем расходе.
Температура на выходе не достигает заданной.
Пятна протечек, «потение» по стыкам (для разборных).

Периодичность

Бытовые/ИТП: раз в 1–2 года (или по дифманометру).
Пищевые/жёсткая вода: чаще — каждые 6–12 мес.

Метод	Когда применять	Состав/диапазон	Время	Примечание
Химическая циркуляционная промывка	Средние отложения, без разборки	Ортофосф./лимонные, ингибиторы	30–90 мин	Контроль pH; затем промывка водой
Разборка и ручная очистка	Тяжёлые отложения, осмотр прокладок	Ванны с реагентами	4–8 ч	Менять прокладки ближе к сроку службы
Гидродинамика	Быстрая очистка каналов	Вода под давлением	1–3 ч	Осторожно для тонких каналов

Мини-кейсы расчётов

ГВС для дома на 100 квартир. Пиковый расход 6 м³/ч, нагрев 10→60 °C: Q≈6/3,6×4,18×50≈348 кВт. При ΔT_lm≈20 К и U≈2,5 — площадь ≈ 7 м² + 15 % запаса.
Бассейн 50 м³. Нужно поднять температуру на 2 °C за 3 часа: Q≈(50 000 кг×4,18×2)/(3×3600)≈38,7 кВт. Выбрать титановые пластины при хлоре/соли.

Монтаж и подключение: важные нюансы

Всегда ставьте сетчатый фильтр/грязевик перед теплообменником (ячейка 0,5–0,6 мм).
Для разборных — обеспечьте доступ на сервис (снять крышку, выкатить пакет пластин).
На ГВС — датчики T перед/после, ограничение T_гвс по нормам, термозащита от перегрева.
Для паровых схем — конденсатоотводчик, сепаратор пара, защита от гидроудара.

FAQ — ответы на частые вопросы

1) Как понять, какой тип теплообменника мне нужен?

Смотрите на среду, температуры/давления, требуемое обслуживание и габариты. Для ГВС/ИТП чаще берут пластинчатые; для пара, масел и высоких температур — кожухотрубные.

2) Почему противоточная схема эффективнее?

Она сохраняет более высокий температурный напор по длине каналов — выше ΔT_lm, меньше площадь при той же мощности.

3) Какой запас по площади закладывать?

Обычно 10–20 % на загрязнение. Для жёсткой воды или пищевых процессов — ближе к 20–25 %.

4) Когда выбирать титановые пластины?

При хлорированной/солёной воде (бассейны, морская), а также при риске точечной коррозии — титан критичен для ресурса.

5) Какие признаки засорения?

Растёт ΔP при прежнем расходе, падает выходная температура, появляются локальные перегревы/прохваты.

6) Как часто промывать теплообменник?

Раз в 1–2 года в ИТП; при жёсткой воде или интенсивной эксплуатации — каждые 6–12 месяцев, ориентируясь на дифманометр.

7) Что учесть по гидравлике?

Допустимое падение давления, кавитационный запас насоса, резерв на загрязнение и балансировку контуров.

8) Подойдёт ли паяный теплообменник для ГВС?

Да для небольших мощностей, но сервис сложнее. В ЖКХ чаще выбирают разборные для удобной промывки и замены прокладок.

9) Что прислать для подбора?

Расходы по обоим контурам, вход/выход температуры, состав среды, допустимые ΔP, материалные ограничения, схема обвязки/фото узла.

10) Какая типовая экономия от правильного подбора?

Снижение мощности насосов и потерь до 10–20 %, сокращение затрат на сервис, стабильное достижение требуемой температуры без «перетопов».
