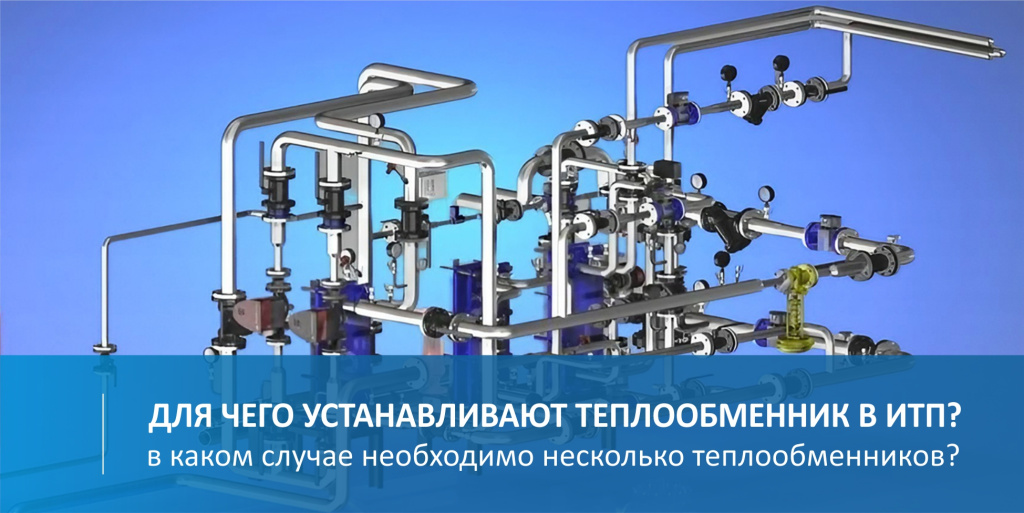

Для чего нужен второй теплообменник в ИТП

Q: Зачем второй теплообменник в ИТП?

Для гидравлической развязки, санитарной ГВС 60–70 °C, двухступенчатого подогрева, гликолевых контуров и/или резервирования.

Q: Всегда ли он обязателен?

Нет. Для малых объектов достаточно 1-ступенчатой ГВС и одного ТО. Второй нужен при повышенных требованиях и сложных режимах.

Q: Что даёт двухступенчатая ГВС?

Экономию теплоты и стабильную температуру: преднагрев обраткой отопления и догрев сетевой водой.

Q: Какая температура ГВС безопасна?

Обычно поддерживают 60–70 °C, чтобы снизить риски бактериального роста и ожогов.

Q: Можно ли вентиляцию подключить без ТО?

Иногда да, но при гликоле/защите от замерзания нужен отдельный ТО и контур.

Q: Какое испытательное давление принимать?

Как правило 1,3–1,5× рабочего давления контура.

Q: Какие уплотнения выбрать?

EPDM для воды/гликоля, NBR для масел/топлив, Viton для повышенных температур.

Q: Что учитывать для ПЭ-труб?

Ограничивать температуру ≤80 °C и подбирать давление с запасом к минимально прочному элементу системы.

Q: Есть смысл в резервном ТО?

Да, для больниц/детсадов/ТЦ схема N+1 уменьшает простои при сервисе/авариях.

Q: Кто поможет посчитать под мой объект?

Передайте исходные — рассчитаем обе схемы и подготовим КП.

Это часть цикла о тепловых пунктах. Начните с полного обзора — «Что такое ИТП: ИТП, ЦТП и БТП»; комплектацию узла под ваш объект посчитаем на странице «Комплектация тепловых пунктов».

Зачем ставят второй теплообменник в ИТП: разделение давлений и контуров, санитарная безопасность ГВС 60–70 °C, двухступенчатые схемы, вентиляция с незамерзающей жидкостью и резервирование. Поясняем простыми словами, приводим формулы и примеры.

Нужен расчёт ИТП с одним/двумя теплообменниками?

Соберём исходные, рассчитаем ГВС/отопление/вентиляцию, подберём материалы и схему. КП в день обращения.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Задачи второго теплообменника
Где второй ТО обязателен/желателен
Схемы ГВС: 1-ступ., 2-ступ., смешанная
Расчёт: формулы и микро-примеры
Чек-лист проектировщика
Таблицы параметров и рекомендаций
FAQ

Задачи второго теплообменника

Гидравлическая развязка — независимое подключение здания: свои насосы/давление/расширение.
Санитария ГВС — поддержание 60–70 °C для снижения риска развития бактерий.
Двухступенчатая ГВС — повышение эффективности: преднагрев обраткой отопления + догрев сетевой водой.
Безопасность/материалы — ограничение температуры для ПЭ-труб (обычно ≤80 °C) и арматуры.
Незамерзающие контуры — вентиляция/воздухонагреватели с этилен-/пропиленгликолем.
Резервирование — второй аппарат как «N+1» для критичных объектов (больницы, детсады).

Добавь сюда фото или видео

Где второй ТО обязателен/желателен

Обязательно

Двухступенчатая ГВС (большие здания, экономия теплоты).
Вентиляция с незамерзающей жидкостью (AHU/калориферы).
Санитарно значимые объекты (стабильные 60–70 °C, резерв).

Желательно

Сетевые давления > давлений внутренней системы.
Разные материалы трубопроводов (сталь/ПЭ/PEX).
Необходимость гибкой диспетчеризации и модульности.

Схемы ГВС: 1-ступ., 2-ступ., смешанная

Схема	Как работает	Где применять	Плюсы	Лайфхак
1-ступенчатая	Сетевой контур ↔ ГВС в одном ТО	Небольшие дома, стабильные режимы	Просто, дёшево	Делайте запас по площади +10–15%
2-ступенчатая (последовательная)	Ступень 1: преднагрев обраткой отопления; Ступень 2: догрев сетевой водой	Средние/крупные здания	Экономия тепла, стабильные 60–70 °C	Балансируйте расход на ступенях
Смешанная	Комбинация ступеней/переключений по сезону	Объекты с переменными нагрузками	Гибкость и КПД	Датчики ΔP и термостаты — must have

Расчёт: формулы и микро-примеры

Тепловая нагрузка: Q = m × c × ΔT.
Площадь ТО: A = Q / (U × ΔT_lm) с запасом 10–15%.
Пропускная способность: m = Q / (c × ΔT).

Пример 1 — ГВС 1-ступ.

Нужно 5 м³/ч, 10→60 °C: Q=(5000/3600)×4,18×50≈290 кВт. При U≈2500 и ΔT_lm=20 К площадь A≈5,8 м² (+15% → ~6,7 м²).

Пример 2 — ГВС 2-ступ.

Та же нагрузка: Ст.1 преднагрев 10→40 °C (174 кВт), Ст.2 догрев 40→60 °C (116 кВт). Меньшие площади на каждой ступени и выше эффективность.

Подсказка: соблюдайте санитарный диапазон ГВС 60–70 °C и контролируйте циркуляцию, чтобы не было «мертвых зон» и остывания стояков.

Чек-лист проектировщика

Исходные: нагрузки ГВС/отопления/вентиляции, графики, минимальные/максимальные расходы.
Давления: сетевое/внутреннее, испытательное = 1,3–1,5× рабочего.
Материалы: EPDM/NBR/Viton для уплотнений; 316L/титан — для агрессивных сред.
Автоматика: регуляторы температуры, ΔP-регуляторы, защита от перегрева и сухого хода насосов.
Сервис: фильтры-грязевики, промывочные штуцера (CIP), места доступа.

Таблицы параметров и рекомендаций

Контур	Типовой диапазон	Настройки/ограничения	Рекомендация	Пример из практики
Сетевой (теплосеть)	t до 95–130 °C; P до 1,6 МПа	Высокие ΔT, возможны гидроудары	Полусварной/сварной ПТО	Дом 25 этажей: NBR→Viton по t
Отопление здания	t 60–80 °C; P 0,4–0,8 МПа	Материалы труб (сталь/ПЭ)	Разборный ПТО, Δp ≤ 0,2–0,4 бар	ПЭ-трубы: ограничить <=80 °C
ГВС циркуляция	t 60–70 °C	Постоянная циркуляция	Клапан термодезинфекции	Больница: циклы ночной пастеризации
Вентиляция (AHU)	t −20…+90 °C; гликоль 30–40%	Морозоустойчивость	Отдельный ТО + насосная группа	AHU 150 кВт на пропиленгликоле

FAQ — ответы на частые вопросы

Зачем второй теплообменник в ИТП?

Для гидравлической развязки, санитарной ГВС 60–70 °C, двухступенчатого подогрева, гликолевых контуров и/или резервирования.

Всегда ли он обязателен?

Нет. Для малых объектов достаточно 1-ступ. ГВС и одного ТО. Второй нужен при повышенных требованиях и сложных режимах.

Что даёт двухступенчатая ГВС?

Экономию теплоты и стабильную температуру: преднагрев обраткой отопления + догрев сетевой водой.

Какая температура ГВС считается безопасной?

Обычно поддерживают 60–70 °C, чтобы снизить риски бактериального роста и ожогов.

Можно ли вентиляцию подключить без ТО?

Иногда да (сталь, высокий параметр), но при гликоле/защите от замерзания нужен отдельный ТО и контур.

Какое испытательное давление принимать?

Как правило 1,3–1,5× рабочего давления контура.

Какие уплотнения выбрать?

EPDM для воды/гликоля до ~150 °C, NBR для масел/топлив, Viton для повышенных температур.

Что учитывать для ПЭ-труб?

Ограничивать температуру ≤80 °C и подбирать давление с запасом к минимально прочному элементу системы.

Есть смысл в резервном ТО?

Да, для больниц/детсадов/ТЦ: схема N+1 уменьшает простои при сервисе/авариях.

Кто поможет посчитать под мой объект?

Передайте исходные (графики, расходы, давления, материалы) — рассчитаем обе схемы и дадим КП.
