Теплообменник пластинчатый купить в спб — Пластинчатые теплообменники для отопления, ГВС, вентиляции и технологических линий

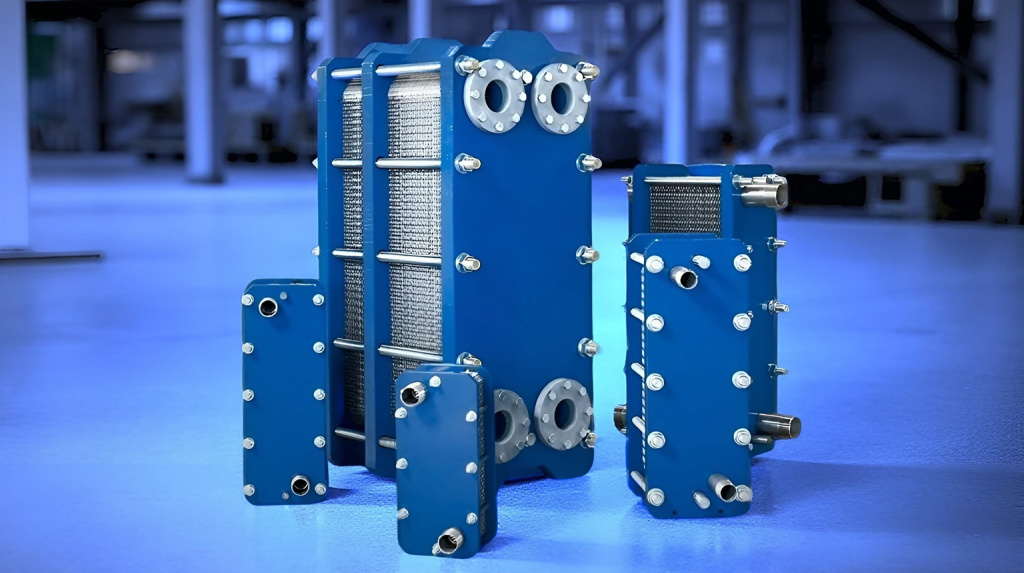

Что такое пластинчатый теплообменник

ПТО состоит из пакета гофрированных пластин, между которыми по независимым каналам движутся горячая и холодная среды. За счёт развитой поверхности и турбулентного режима достигается высокий коэффициент теплопередачи.

Паяные — компактные, герметичные, без уплотнений; идеальны для чиллеров, насосных станций, ИП жилищных объектов.

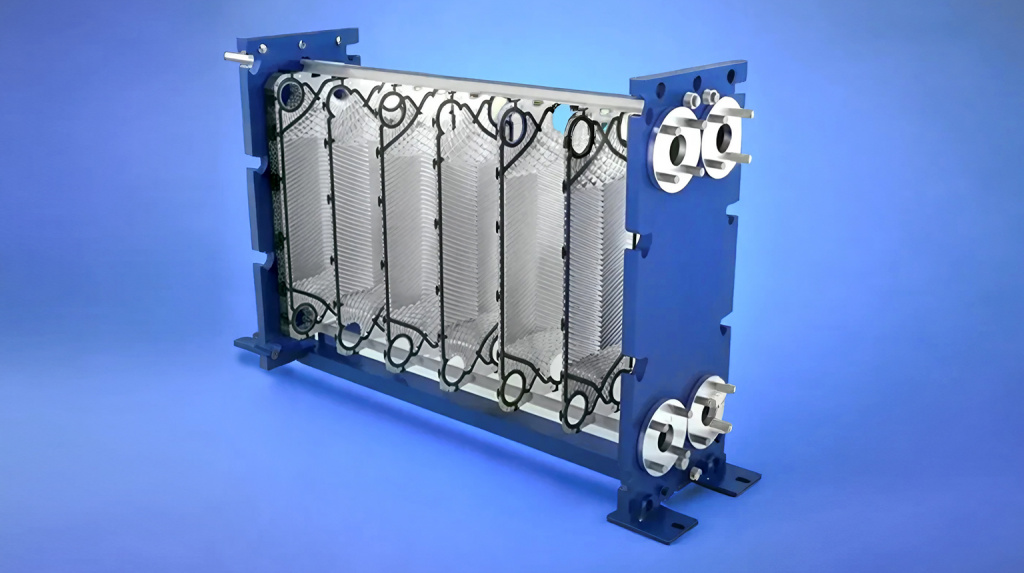

Разборные — пластины на раме с уплотнениями (EPDM/NBR/Viton); удобны для CIP-промывки и наращивания мощности.

Добавь сюда фото или видео

Преимущества и где применяют

Преимущества

Высокая эффективность (U до 3–6 кВт/м²·К) при компактных габаритах.
Гибкость конфигурации: выбор рисунка пластин, материалов и уплотнений.
Сервисопригодность разборных моделей — быстрая ревизия и чистка.
Широкие диапазоны температур/давлений до 200 °C / 30 бар.

Области применения

ЖКХ: ИТП/ЦТП, разделение контуров отопления и ГВС.
Вентиляция/ОВК: подогрев/охлаждение приточного воздуха.
Промышленность: пастеризация, охлаждение масел, рекуперация тепла.
Энергетика: подогреватели сетевой воды, теплоутилизация.

Как выбрать: чек-лист и алгоритм

Чек-лист исходных данных

Температуры на входе/выходе по обеим средам (°C).
Расходы (м³/ч) и допустимые потери давления (бар).
Состав среды: вода, гликоль %, масло, пар; жёсткость/взвеси.
Материалы: пластины (AISI 304/316, титан), уплотнения (EPDM/NBR/Viton).
Монтаж: габариты, ориентация, подводы, автоматика.

Алгоритм подбора

Считаем тепловую нагрузку Q по балансу (см. ниже).
Выбираем тип (паяный/разборный) по сервису и средам.
Подбираем площадь A по U и ΔT_lm, проверяем Δp.
Фиксируем материал пластин и уплотнений под среду.
Определяем подключение (резьба/фланец) и обвязку.

Лайфхак: на гликолевых растворах снижайте расчётный U на 10–25% и закладывайте запас по площади 15–30%.

Технические характеристики и материалы

Параметр	Диапазон	Типовые настройки	Материал/опции	Примечание
Тип аппарата	Паяный / Разборный	Под задачу	Медь/никель (паяный), рама (разборный)	Паяный — компактнее; разборный — сервис
Температура, °C	-10…200	60–95 (ГВС), 70–150 (технологии)	Пластины AISI 304/316, титан	Для морской/агрессивной — титан
Давление, бар	до 30	6–16	PN16/PN25	Испытательное ≈1,5× рабочего
Уплотнения	EPDM / NBR / Viton	EPDM (ГВС), NBR (масла)	Клип-он/клеевые	Подбираем под среду и t°
Подключения	Резьба / Фланец	DN20–DN150	G, DN, ANSI	Фланец удобен для сервиса
Мощность, кВт	10–5000	100–1200	По расчёту	Зависит от ΔT и U

Расчёт мощности: формулы и мини-пример

Тепловой баланс: Q = m × c × ΔT (кВт), где m — кг/с, c — кДж/(кг·К), ΔT — К.
Теплопередача: Q = U × A × ΔT_lm, где U — Вт/(м²·К), A — м².

Пример (ГВС в СПб): 6 м³/ч воды 10→60 °C. m ≈ 6000/3600 = 1,67 кг/с; Q ≈ 1,67×4,18×50 ≈ 349 кВт. При U≈3000 Вт/м²·К и ΔT_lm≈30 К нужна площадь A ≈ 349 000/(3000×30) ≈ 3,9 м² (+20% запас → ~4,7 м²).

Совет по приёмке: сравните фактическую ΔT и падение давления с расчётными в акте ПНР; расхождение >10% — повод проверить обвязку и балансировку насосов.

Цены в СПб: из чего складываются

Тепловая нагрузка и площадь пластин.
Материал пластин (316/титан) и тип уплотнений.
Тип аппарата: паяный дешевле, разборный дороже, но сервиснее.
Срочность поставки и объём партии (опт).

Практика: для типовых ИТП на 200–600 кВт часто доступны складские позиции в СПб. Индивидуальные схемы/материалы — изготовление под заказ.

Доставка, монтаж и сервис в Санкт-Петербурге

Доставка по СПб и ЛО, экспресс-отправка в регионы РФ.
Монтаж/обвязка, автоматика, ПНР, паспорта и инструкции.
Сервис: промывка, переборка пакета, замена уплотнений и пластин.

Кейсы: ЖКХ и промышленность

Кейс 1 — ИТП многоэтажного дома, СПб

Задача: ГВС 8 м³/ч, 10→60 °C. Решение: паяный ПТО 316 с запасом 20%, фильтр-грязевик, автоматический подпиточный клапан. Результат: стабильный режим, отсутствие жалоб жильцов.

Кейс 2 — пищевое производство

Задача: охлаждение продукта 20→8 °C, санитарные требования. Решение: разборный ПТО 316L, уплотнения EPDM, CIP-мойка. Результат: сокращение времени цикла на 12%.

FAQ — ответы на частые вопросы

Какой тип выбрать — паяный или разборный?

Паяный — компактный и дешевле для чистых сред и небольших мощностей; разборный — для сервисного доступа, больших мощностей и загрязнённых сред.

Какие реальные пределы по параметрам?

Для большинства моделей: до 200 °C и до 30 бар. Точные значения зависят от серии и материалов.

Какие уплотнения выбирать?

EPDM — ГВС/вода, NBR — масла, Viton — повышенные температуры и химическая стойкость.

Работает ли ПТО на гликоле?

Да, учитывайте снижение U и рост вязкости; корректируйте площадь и проверяйте Δp.

Нужна ли фильтрация перед ПТО?

Да, грязевик/сетка обязательны. На ГВС — умягчение/антинакипные меры по качеству воды.

Как часто обслуживать разборный ПТО?

По состоянию: рост Δp на 30–50% — сигнал к промывке. Планово 1–2 раза в год.

Можно ли увеличить мощность существующего ПТО?

Разборные модели позволяют нарастить пакет пластин, если рама и шпильки рассчитаны.

Сколько служит пластинчатый теплообменник?

До 15–20 лет при корректной обвязке, воде нормативного качества и регулярном сервисе.

Есть ли склад в Санкт-Петербурге?

Да, типовые позиции и ЗИП доступны в СПб; редкие исполнения поставляются под заказ.

Как оформить расчёт и заказ?

Отправьте ТЗ на teplo@sn22.ru или позвоните 8 (804) 333-71-04 — расчёт подготовим в день обращения, монтаж по СПб.

Подбор и поставка ПТО в Санкт-Петербурге

Инженеры sn22.ru рассчитают аппарат под ваши параметры, предложат 2–3 варианта по бюджету и срокам.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru • СПб

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
