Q: Как часто требуется обслуживание?

Обычно 1–2 раза в год. Повод — рост Δp на 30–50% или падение выходной температуры на 3–5 °C.

Q: Как выбрать материал труб?

316L — универсально; углеродистая сталь — для простых сред; титан/спецсплавы — при агрессивной коррозии или морской воде.

Q: Что влияет на длину теплообменника?

Требуемая площадь A, коэффициент теплопередачи U, допустимое падение давления и габаритные ограничения.

Q: Нужны ли рифлёные/оребрённые трубы?

Да, если нужно повысить U и сократить длину. Но растёт гидросопротивление — балансируйте по Δp.

Q: Есть ли фланцевые исполнение для быстрой промывки?

Да. Фланцевые узлы удобны для ревизии и секционирования аппарата.

Q: Как заказать расчёт?

Пришлите расход, температуры, состав среды и материалы на teplo@sn22.ru или позвоните 8 (804) 333-71-04 — КП в день обращения.

Теплообменник «труба в трубе» — простое и надёжное решение для нагрева/охлаждения жидкостей и парожидкостных сред. Ниже — устройство, расчёт, выбор материалов и готовые рекомендации по подбору. Купить теплообменник труба в трубе можно с расчётом под ваш режим — цену подтвердим за 30 минут: каталог аппаратов труба в трубе — типы, изготовление под заказ.

Подберём коаксиальный теплообменник под ваш режим

Расчёт по расходам, ΔT и допустимому падению давления. КП в день обращения, доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Устройство и принцип работы
Области применения
Преимущества и ограничения
Технические характеристики и исполнение
Расчёт мощности: формулы и пример
Подбор и чек-лист данных
Монтаж: схемы и советы
Сравнение с пластинчатыми/кожухотрубными
FAQ

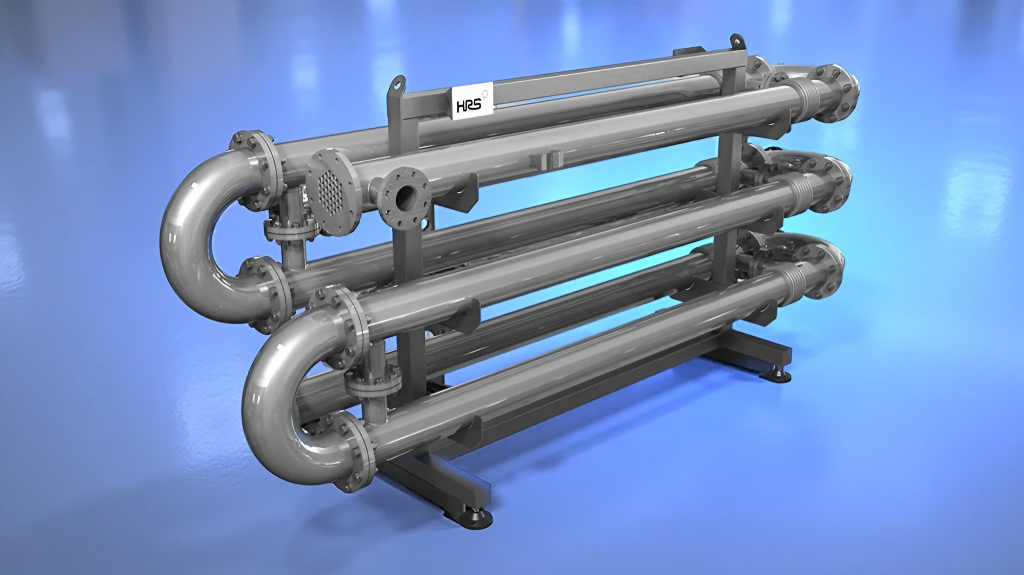

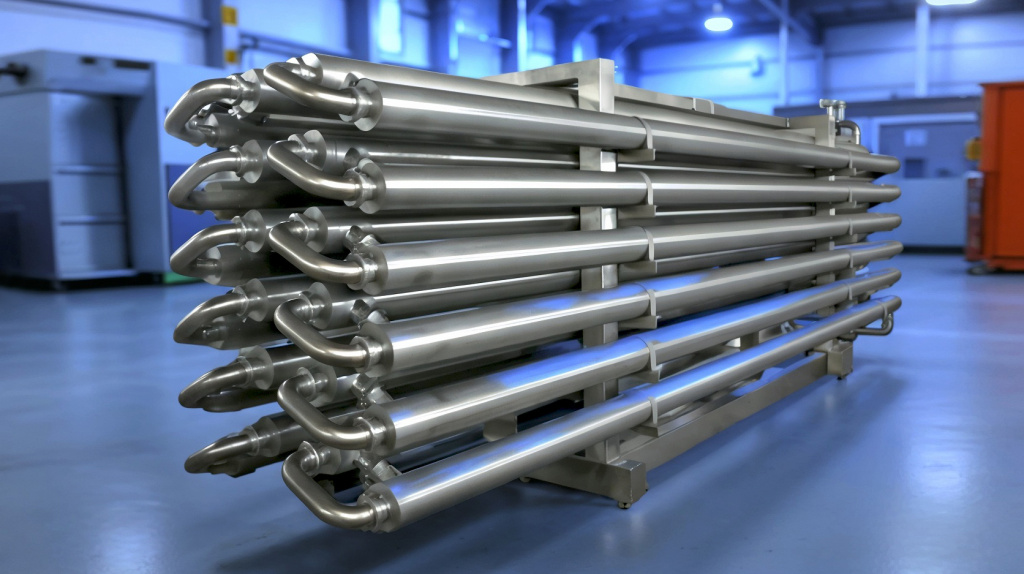

Теплообменник труба в трубе купить — Коаксиальная конструкция: внутренняя труба и кольцевой зазор обеспечивают эффективный противоток

Устройство и принцип работы

Конструкция — две концентрические трубы: один теплоноситель идёт по внутренней трубе, второй — по кольцевому зазору. Наиболее эффективный режим — противоток, обеспечивающий высокую логарифмическую разность температур и стабильный теплоперенос даже при малых перепадах.

Гладкие или оребрённые/рифлёные поверхности для усиления турбулентности.
Секционное наращивание длины (шлейфы) для нужной площади.
Исполнения: цельносварные для жёстких условий или фланцевые — для удобной промывки.

Области применения

Нефтехимия: охлаждение/нагрев продуктов, теплоутилизация.
Котельные: подогреватели топлива и воды, экономайзеры.
Резервуары/ёмкости: циркуляционный подогрев/охлаждение.
Холодильная техника: испарители/конденсаторы малой и средней мощности.
Пищевка: пастеризация, мойка, CIP-циклы (материалы 316L).

Преимущества и ограничения

Сильные стороны

Простота и ремонтопригодность, низкий риск смешивания сред.
Устойчивость к загрязнениям (крупные зазоры, прямая промывка).
Широкий температурный диапазон (до 400 °C) и давление до 25 бар.
Гибкость по монтажу: вертикаль/горизонталь, в обвязке резервуаров.

Ограничения

Большая длина при больших мощностях по сравнению с пластинчатыми.
Меньшая удельная площадь на единицу объёма, чем у ПТО.
При низких расходах важно контролировать режим, чтобы избежать ламинарности.

Технические характеристики и исполнение

Типовые диапазоны и опции изготовления:

Параметр	Диапазон	Типовая настройка	Материалы/исполнение	Лайфхак/примечание
Диаметр труб, мм	12–108	25–76	AISI 304/316L, углеродистая сталь	Больше диаметр — ниже Δp при том же расходе
Длина секции, м	1–12	3–6	Секционная сборка (шлейфами)	Подбираем длину под площадь и габариты
Температура, °C	-40…+400	70–180	Зависит от материала и среды	Для пара — проверяем термонапряжения
Давление, бар	до 25	6–16	Трубные доски: фланец/сварка	Испытательное обычно ×1,5 от рабочего
Соединения	Фланец/резьба/сварка	Фланцы PN16–PN25	DN 15–100	Фланец удобнее для сервисной промывки
Промывка	CIP/механическая	1–2 раза/год	Ревизионные участки	Закладывайте штуцера промывки заранее

Расчёт мощности: формулы и пример

Баланс: Q = m × c × ΔT (кВт), где m — кг/с, c — кДж/(кг·К), ΔT — К.
Теплопередача: Q = U × A × ΔT_lm, где U — Вт/(м²·К), A — м².

Микропример. Нужно нагреть 8 м³/ч дизтоплива (ρ≈830 кг/м³, c≈2,1 кДж/(кг·К)) с 20→50 °C.
m = 8000×0,83/3600 ≈ 1,84 кг/с; Q ≈ 1,84×2,1×30 ≈ 116 кВт.
При U≈600 Вт/(м²·К) и ΔT_lm≈25 К площадь A ≈ 116 000/(600×25) ≈ 7,7 м² (рекомендуем запас 15–20%).

Подсказка: для вязких/загрязнённых сред принимайте пониженный U (400–800 Вт/м²·К) и проверяйте максимально допустимое падение давления по обоим трактам.

Подбор и чек-лист данных

Что прислать инженеру

Температуры вход/выход по обеим средам.
Расходы (м³/ч) и допустимое Δp (бар).
Тип среды, вязкость, наличие твёрдых частиц.
Материалы: внутренняя/наружная трубы, соединения.
Габаритные/монтажные ограничения, ориентация.

Типовые решения

Пар → вода: противоток, конденсатоотводчик, регулятор давления.
Топливо → вода/воздух: рифлёные трубы для повышения U.
Циркуляция резервуара: «змеевик» труба-в-трубе по стенке/дне.

Монтаж: схемы и советы

Гидроудары: ставьте предохранительный клапан/демпфер, избегайте запирания конденсата.
Воздухоотвод: верхние точки снабжайте воздухоотводчиками.
Компенсация: компенсаторы на длинных нитках и при больших ΔT.
Сервис: фланцевые соединения на узлах промывки, штуцера CIP.
Вертикальная установка: упрощает слив и сушку при консервации.

Сравнение с пластинчатыми/кожухотрубными

Критерий	Труба в трубе	Пластинчатый	Кожухотрубный	Комментарий
Эффективность (U)	Средняя	Высокая	Средняя	Оребрение повышает U у коаксиальных
Работа с грязными средами	Хорошо	Ограниченно	Хорошо	Крупные зазоры/простая промывка
Давление/температура	до ~25 бар / 400 °C	до ~30 бар / 225 °C	100+ бар / 500 °C	Для сверхпараметров лучше кожухотрубный
Габариты при 1 МВт	Больше	Меньше	Средние/больше	ПТО лидирует по компактности
Сервис и стоимость владения	Низкая	Средняя (уплотнения)	Средняя/высокая	Минимум ЗИП у «труба в трубе»

FAQ — ответы на частые вопросы

Какой максимум по параметрам выдерживает «труба в трубе»?

Типично до 25 бар и до 400 °C. Точные значения зависят от материала, толщины стенки и типа соединений (PN).

Можно ли работать с паром и конденсатом?

Да. Нужны регулятор давления, конденсатоотводчик у аппарата и уклоны для самотёчного отвода конденсата.

Подходит ли для загрязнённых сред?

Да. Крупный зазор и прямая промывка делают коаксиальные аппараты устойчивыми к засорам.

Как часто требуется обслуживание?

Обычно 1–2 раза в год: CIP/механическая промывка. Повод — рост Δp на 30–50% или падение выходной температуры на 3–5 °C.

Как выбрать материал труб?

316L — универсально для воды/пищевых сред; углеродистая сталь — для «простых» сред; титан и спецсплавы — при коррозии/морской воде.

Что влияет на длину теплообменника?

Требуемая площадь (A), коэффициент U, допуски по Δp и доступные габариты площадки.

Нужны ли рифлёные/оребрённые трубы?

Да, если хотите повысить U и сократить длину. Но растёт гидросопротивление — балансируем по Δp.

Можно ли ставить вертикально?

Да. Вертикальная установка улучшает слив и снижает оседание частиц в кольцевом канале.

Есть ли фланцевые исполнение для быстрой промывки?

Да. Фланцевые узлы удобны для ревизии и позволяют разбивать аппарат на секции.

Как заказать расчёт?

Пришлите расход, температуры, среду и требования к материалам на teplo@sn22.ru или позвоните 8 (804) 333-71-04. КП подготовим в день обращения.
