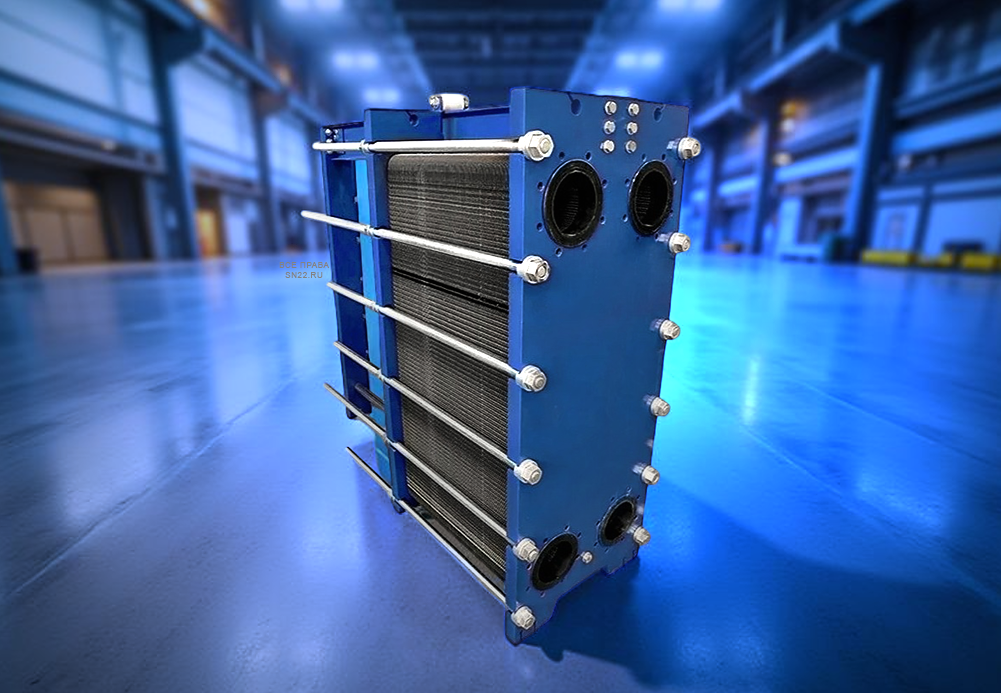

Как устроены пластины пластинчатого теплообменника

Q: Какая толщина пластин лучше?

0.4–0.5 мм — больше U при умеренных ΔP; 0.6–0.7 мм — прочнее при высоких ΔP/гидроударах, но ниже U.

TL;DR: пластина — это «сердце» ПТО: тонкий штампованный лист со схемой каналов, зонами распределения потока и уплотнительными посадками. Геометрия волны (угол «ёлочки», глубина, шаг), материал (316L, титан и др.) и толщина определяют теплопередачу, гидравлику и ресурс. Ниже — как устроены каналы, зачем «распределительная зона», чем отличаются «жёсткие» и «мягкие» рисунки, как подобрать толщину/материал, какие ошибки допускают при сборке и как оценить нужное число пластин и площадь теплообмена.

Подыщем пластины и уплотнения под вашу среду и режимы

Подбираем по модели/чертежу, считаем площадь, даём сроки и цену, оформляем опрессовку с актом. Работаем 24/7.

Позвонить 8 (804) 333-71-04 Отправить фото шильдика Калькуляторы

Ответим за 15–60 минут. Выезд по РФ/ЕАЭС.

Канальная пластина: волновой рисунок — Волновой рисунок («ёлочка»): угол/шаг/глубина задают турбулентность и теплопередачу.

Парность пластин и порядок чередования — Парность и порядок пластин формируют чередующиеся каналы «горячий/холодный».

Посадка уплотнений — Посадки под уплотнения: клеевые/клипсовые исполнения, фиксация в пазах.

Содержание:

Коротко: устройство пластины простыми словами
Геометрия каналов: угол «ёлочки», шаг, глубина
Распределительная зона и порты: зачем они нужны
Материалы и толщина: 316L, титан, спецсплавы
Сравнение рисунков: «жёсткий» vs «мягкий»
Ошибки при сборке/эксплуатации и как их избежать
Кейсы: как геометрия влияет на КПД и ΔP
Калькуляторы: площадь, число пластин, скорость в канале, длина пакета
Бренды и каталоги ЗИП
Похожие материалы
FAQ: пластины ПТО

Коротко: устройство пластины простыми словами

Пластина — тонкий штампованный лист (обычно нерж. сталь 316L/титан) с волновым рисунком для турбулизации потока, распределительной зоной вокруг портов и пазами под уплотнения. Пластины собираются попеременно (L/R), образуя каналы для теплоносителей. Правильная геометрия обеспечивает большую теплопередачу на компактной площади и допустимые потери давления.

Геометрия каналов: угол «ёлочки», шаг, глубина

Угол рисунка (≈30–65°): малый угол → ниже сопротивление, большой угол → выше коэффициент теплоотдачи (но ↑ΔP).
Шаг и глубина волны: глубже/крупнее волна — «мягче» гидравлика; мелкая и частая — «жёстче», лучшая теплопередача.
Гребни/точки контакта задают жёсткость пакета и распределяют механическую нагрузку.

Схемы смешанных каналов (H/L-комбинации): позволяют одновременно держать ΔP и получить высокий U.
Число проходов (1–2 pass) влияет на распределение и ΔP; выбирается под расход/температуры.
Толщина листа (0.4–0.7 мм тип.): толще — прочнее, но хуже теплопередача и масса выше.

Распределительная зона и порты: зачем они нужны

Распределительная зона («поля» у портов) гарантирует, что поток равномерно заходит в канал, а не «бьёт струёй» в одну дорожку. Так исключаются мёртвые зоны и локальные перегревы/коррозия. Порты (диаметр и посадка уплотнений) определяют совместимость с рамой/соплами и допустимый расход. Неверная парность пластин или изношенные посадки — причины кавитации, «гуляющего» ΔP и течей.

Материалы и толщина: 316L, титан, спецсплавы

316L — универсальная нержавейка для воды/гликоля/бытовой химии.
Титан (Grade 1/2) — морская вода, хлориды, агрессивные среды, пищевая санитария.
Спецсплавы (SMO254, Hastelloy) — при высокой коррозионной активности.

Толщина выбирается по прочности/ΔP/кави-тационной стойкости: 0.4–0.5 мм — «тепловые», 0.6–0.7 мм — «прочностные».
Поверхность: чистая/санируемая для пищевых применений; следите за качеством штампа и отсутствием заусенцев.
Уплотнения: EPDM (вода/пар), NBR (масла), FKM/Viton (высокие t/химия); клипсовые/клеевые исполнения.

Сравнение рисунков: «жёсткий» vs «мягкий»

«Жёсткий» рисунок (высокий угол/мелкая волна)

Максимальный коэффициент теплоотдачи (↑U), быстрый выход на режим.
↑ Потери давления (ΔP), выше риски кавитации при «пустых» проходах.
Подходит при ограниченной площади рам и высоких тепловых нагрузках.

Плюс: компактностьМинус: ΔP

«Мягкий» рисунок (низкий угол/крупная волна)

Ниже ΔP и нагрузка на насосы, устойчивость к загрязнениям.
Ниже U — нужна большая площадь/число пластин.
Хорош для больших расходов и «грязных» сред.

Плюс: гидравликаМинус: больше площадь

На практике часто используют смешанные пакеты H/L, чтобы совместить приемлемый ΔP и высокий U.

Ошибки при сборке и эксплуатации

Неправильная парность/порядок пластин — аномальные потоки, локальные перегревы и течи.
Перетяжка пакета и отсутствие карты стяжки — деформация гребней/портов, микротрещины.
Грубая механическая чистка — царапины, истончения и коррозионные очаги.
Неподходящий материал пластин/уплотнений — щелевая коррозия, преждевременный износ.
Игнорирование распределительной зоны (засоры у портов) — мёртвые зоны, падение КПД.

Кейсы: как геометрия влияет на КПД и ΔP

Пищевое производство: переход на смешанный пакет

Задача: сохранить расход, но снизить ΔP на 20%.

Заменили часть «жёстких» пластин на «мягкие», сохранив площадь.
ΔP −22%, U ↓ лишь на 6%, режим стабилен.

Вывод: смесь H/L — хороший компромисс.

ГВС в ЖКХ: увеличение площади без замены рамы

Не хватало мощности на пики зимы.

Добавили пластины меньшей толщины с «жёстким» рисунком.
Мощность +18%, ΔP в допуске.

Вывод: тоньше лист + «жёсткий» рисунок = больше U при разумном ΔP.

Стоимость пластин и работ (ориентиры)

Позиция	Что входит	Ориентир цены, ₽	Примечание
Пластина 316L	Оригинал/аналог под модель	18 000–45 000	По бренду и толщине
Пластина титан	Grade 1/2	45 000–120 000	Хлориды/морская вода
Уплотнение EPDM/NBR/FKM	Комплект под пластину	1 500–6 500	Материал/бренд
Работа «за пластину»	Снятие/установка, стяжка	1 200–2 800	Без учёта опрессовки
Опрессовка	1.3–1.5×P_раб, протокол	10 000–30 000	Как отдельная услуга

Точная смета — после дефектовки и расчёта площади.

Калькуляторы: площадь, число пластин, скорость в канале, длина пакета

1) Оценка площади A по Q, U и LMTD

Площадь A ≈ — м² A = Q / (U·LMTD·F)

U — ориентир по типу пластин и средам; LMTD = (ΔT1−ΔT2)/ln(ΔT1/ΔT2).

2) Оценка числа пластин N

Необходимое число пластин N ≈ —

Для 1-pass каналов число каналов = N−1; итог округляйте до парности производителя.

3) Скорость в канале

v ≈ — м/с Норма часто 0.3–1.5 м/с

Слишком низкая v — «грязнение»; слишком высокая — рост ΔP/кавитация.

4) Оценка длины пакета

Длина пакета L ≈ — мм

Уточняйте по паспорту модели; важно для правильной стяжки.

Бренды и каталоги

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберём. Пиши…

FAQ: пластины ПТО

Что такое «жёсткий» и «мягкий» рисунок?

«Жёсткий» — высокий угол/мелкая волна, максимум U и выше ΔP. «Мягкий» — низкий угол/крупная волна, ниже ΔP, но нужна большая площадь.

Как понять, сколько пластин нужно?

Считаем требуемую площадь A (через Q, U, LMTD), делим на эффективную площадь одной пластины и округляем под парность производителя.

Какая толщина пластин лучше?

0.4–0.5 мм — для высоких U и умеренных ΔP; 0.6–0.7 мм — прочнее под большие ΔP/гидроудары, но ниже U.

Какие материалы выбирать?

316L — универсал; титан — хлориды/морская вода/пищевка; спецсплавы — по расчёту для агрессивных сред.

Чем опасна неправильная парность пластин?

Нарушится распределение, появятся мёртвые зоны, возрастут ΔP и риски течей/кавитации.

Когда менять уплотнения вместе с пластинами?

При любом капитальном вмешательстве: для правильной стяжки и равномерной герметичности.

Можно ли мешать «жёсткие» и «мягкие»?

Да, смешанные H/L-пакеты — стандартный компромисс ΔP и U.

Какие скорости в канале считать нормой?

Часто 0.3–1.5 м/с. Ниже — загрязнение, выше — рост ΔP и кавитационные риски.

Нужна ли CIP-промывка при замене пластин?

Если были отложения/биоплёнка — да. Чистые каналы уменьшают ΔP и риск локальной коррозии.

Какие документы выдаются?

Акт дефектовки/замены, протокол опрессовки, сертификаты на ЗИП, гарантия.
