Теплообменник для вентиляции водяной

Q: Какая температура воды нужна для калорифера?

Чаще 80/60 или 70/50 °C. При низкотемпературных источниках увеличивают ряды/площадь или применяют гликольные смеси.

Q: Как избежать замерзания калорифера зимой?

Смесительный узел, датчик антифриза, закрытие заслонок, циркуляция насоса при останове, при необходимости — раствор гликоля.

Q: Как быстро оценить требуемую мощность?

Q≈(L·ρ/3600)·1,005·ΔT. Например, 3000 м³/ч при ΔT 30 К ≈ 25 кВт.

Q: Какие скорости воздуха считать нормой?

Через пакет 1,5–3,5 м/с. Выше — шум и рост Δp, ниже — крупные габариты и риск недогрева.

Q: Нужен ли каплеуловитель на охладителе?

Да, требуется каплеуловитель, поддон с дренажом и термоизоляция корпуса.

Q: Можно ли подключить калорифер напрямую к теплотрассе?

Рекомендуется узел с ПТО для развязки контуров, регулирования и защиты вентиляционного оборудования.

Q: Какие фильтры нужны?

По воздуху — G4 и выше; по воде — сетчатый фильтр и грязевик в обратке.

Q: Как часто промывать/чистить секцию?

Осмотр ежеквартально; чистка ребра по мере загрязнения; промывка по росту Δp/падению температуры.

Q: Какой клапан выбирать — 2-ходовой или 3-ходовой?

3-ходовой — удобнее для антифриза; 2-ходовой — экономичнее, но нужен байпас и правильная схема.

Q: Какие данные вы запросите для подбора?

Расход воздуха, температуры до/после, режим воды, допустимые Δp, сечение воздуховодов и минимальная наружная температура.

Что такое водяной теплообменник (калорифер) в вентиляции, какие бывают исполнения, как рассчитать мощность «на пальцах» и выбрать по воздуху/воде, как смонтировать и автоматизировать без риска перемерзания. В конце — таблицы, чек-листы и FAQ ×10.

Нужен расчёт водяного теплообменника к вашей вентиляции?

Инженер ООО «АТУ» бесплатно проверит исходные данные (воздух/вода), подберёт калорифер/ПТО, автоматику и подготовит смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Зачем нужен водяной теплообменник в вентиляции
Принцип работы и конструкция
Типы и области применения
Расчёты: формулы и 2 числовых примера
Подбор: какие данные прислать
Автоматика, защита от замерзания
Монтаж, гидравлика и обслуживание
Типичные ошибки и как их избежать
FAQ ×10

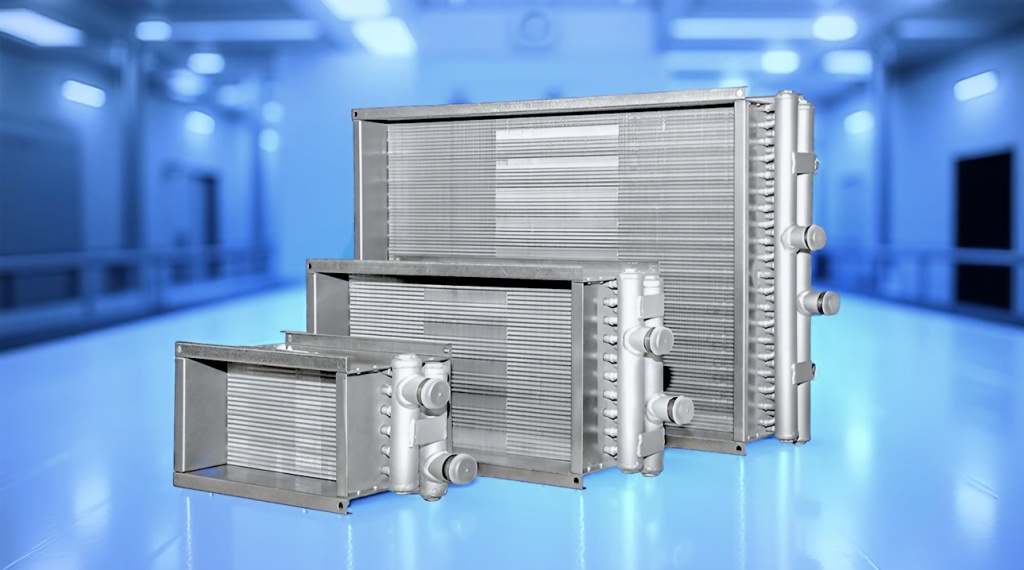

Теплообменник для вентиляции водяной — Водяной калорифер в составе приточной установки: медные трубки + алюминиевое оребрение

Зачем нужен водяной теплообменник в вентиляции

Он подогревает или охлаждает уличный воздух до расчётной температуры подачи, обеспечивая комфорт и экономию энергии. В тёплый сезон может работать как охладитель (через холодную воду/чиллер), в холодный — как калорифер от системы отопления.

Принцип работы и конструкция

Через оребрённый пакет проходит воздух, а внутри медных трубок циркулирует горячая/холодная вода. Теплообмен происходит через стенку трубки и ребра. Для водяного калорифера важны: количество рядов, шаг ребра (FPI), скорость воздуха, температуры воды (подача/обратка) и расход воды.

1–2 ряда — небольшая нагрузка, низкое сопротивление по воздуху;
3–4 ряда — средние мощности, распространённый вариант для приточки;
5+ рядов — высокая мощность/низкая температура воды, но выше сопротивления.

Ключ: держите скорости воздуха через пакет ~1,5–3,5 м/с: это баланс эффективности, шума и падения давления.

Типы и области применения

Тип	Где ставят	Плюсы	Особенности
Медно-алюминиевый водяной калорифер	Приточные установки, фанкойлы	Высокий U, компактность	Нужна защита от замерзания
Водяной охладитель	Приточка с чиллером	Охлаждение/осушение (с поддоном)	Дренаж, поддон, каплеуловитель
Пластинчатый ПТО (вода↔вода)	Узел подогрева/охлаждения	Гидравлическая развязка, сервисность	Не контактирует с воздухом

Расчёты: формулы и 2 числовых примера

Базово: Q = m·c·ΔT. Для воздуха примем c≈1,005 кДж/(кг·К), плотность ~1,2 кг/м³ (приближённо). Для воды c≈4,18 кДж/(кг·К).

Пример 1 — нагрев приточного воздуха.
Задача: 2000 м³/ч уличного воздуха −20→+18 °C. Теплоноситель 80/60 °C.
Массовый расход воздуха m_возд ≈ 2000/3600·1,2 = 0,667 кг/с.
Требуемая мощность Q ≈ 0,667·1,005·(18−(−20)) ≈ 25,5 кВт.
По воде при ΔT_в=20 К расход m_в ≈ Q/(4,18·20) ≈ 0,305 кг/с ≈ 1,1 м³/ч.
Подбираем калорифер 3–4 ряда при скорости воздуха ~2–3 м/с и Δp_возд ≤ 120 Па.

Пример 2 — охлаждение приточного воздуха.
Задача: 3000 м³/ч воздуха 30→18 °C. Холодная вода 7/12 °C.
m_возд ≈ 3000/3600·1,2 = 1,0 кг/с; Q ≈ 1,0·1,005·(30−18) ≈ 12,1 кВт (без учёта латентной влаги).
По воде при ΔT_в=5 К: m_в ≈ 12,1/(4,18·5) ≈ 0,58 кг/с ≈ 2,1 м³/ч.
Итог: 4–6 рядов, каплеуловитель и дренаж. Для точного подбора учитывают влагоудаление и точку росы.

Подбор: какие данные прислать

Параметр	Что указать	Ед.	Пример
Воздушный расход	Расчётный объём притока	м³/ч	2000
Темп. воздуха	До/после теплообменника	°C	−20 → +18
Вода подача/обратка	Температуры теплоносителя	°C	80/60 или 60/40
Ограничения	Δp воздуха/воды, шум	Па / бар	≤120 Па / ≤0,3 бар
Воздуховод	Сечение и скорость	мм, м/с	600×400, 2,5
Климат/мороз	Мин. наружная T	°C	−28

Автоматика, защита от замерзания

Смесительный узел с 3-ходовым клапаном и датчиком температуры воздуха.
Сигнал «Антифриз» по датчику воды/воздуха, аварийное закрытие наружной заслонки.
Насос с ЧРП, поддержание расхода/ΔT; байпас на отключение приточки.
Для охлаждения — поддон с уклоном, дренаж и каплеуловитель.

Монтаж, гидравлика и обслуживание

Чек-лист монтажа

Фильтр тонкой очистки перед калорифером и сетчатый фильтр на воде.
Сервисный доступ для мойки ребра и демонтажа секции.
Герметичные обвязки, воздухоотводчики и дренажи в верхних/нижних точках.

Гидравлика и скорости

Скорость в трубках воды: 0,6–1,5 м/с (эрозия при >2 м/с; отложения при <0,3 м/с).
Δp воды на секции обычно 0,05–0,3 бар; воздух — 80–150 Па.
Баланс по клапану: выбираем Kvs ≥ 1,3·расчётного Kv.

Типичные ошибки и как их избежать

Недоучёт минимальной наружной температуры → замерзание пакета. Решение: антифриз/автоматика/рециркуляция.
Слишком высокая скорость воздуха → шум/каплеунос. Решение: корректировать сечение/ряды.
Отсутствие каплеуловителя и дренажа на охладителе → подтёки.
Неверный подбор клапана (малый Kvs) → «недогрев/недоохлаждение» в пиках.
Редкая очистка фильтров и ребра → рост Δp и падение температуры.

FAQ — водяные теплообменники для вентиляции

Какая температура воды нужна для калорифера?

Чаще 80/60 или 70/50 °C. При низкотемпературных источниках увеличивают ряды/площадь или применяют гликольные смеси.

Как избежать замерзания калорифера зимой?

Смесительный узел, датчик антифриза, отключение приточки/закрытие заслонок, циркуляция насоса при останове, при необходимости — раствор гликоля.

Как быстро оценить требуемую мощность?

Q≈(L·ρ/3600)·1,005·ΔT, где L — м³/ч. Пример: 3000 м³/ч и ΔT 30 К → ~25 кВт.

Какие скорости воздуха считать нормой?

Через пакет 1,5–3,5 м/с. Выше — шум и рост Δp, ниже — крупные габариты и риск недогрева.

Нужен ли каплеуловитель на охладителе?

Да, при температурах ниже точки росы обязателен каплеуловитель, дренаж поддона и термоизоляция корпуса.

Можно ли подключить калорифер напрямую к теплотрассе?

Рекомендуем ставить узел с ПТО для развязки контуров, регулирования и защиты оборудования вентиляции.

Какие фильтры нужны?

По воздуху — минимум G4 перед калорифером; по воде — сетчатый фильтр и грязевик в обратке.

Как часто промывать/чистить секцию?

Осмотр ежеквартально, мойка ребра при загрязнении; по воде — промывка по росту Δp/снижению температуры.

Какой клапан выбирать — 2-ходовой или 3-ходовой?

3-ходовой удобен для антифриза и поддержания расхода. 2-ходовой экономичнее, но требует байпаса и продуманной схемы.

Какие данные вы запросите для подбора?

Расход воздуха, температуры до/после, режим воды (подача/обратка), допустимые Δp, сечение воздуховодов, климат (минимальная наружная температура).
