Теплообменник пластинчатый сварной

Q: Как понять, что нужна промывка?

Рост Δp и падение теплопередачи при прежних расходах — признаки загрязнения.

Q: Какой запас по площади закладывать?

Чаще 10–20 % под фолинг/режимы — уточняется в расчёте.

Q: Шум и вибрация — норма?

Нет. Проверяют скорости в портах, кавитацию, ставят компенсаторы/вибровставки.

Q: Чем сварной лучше кожухотрубного?

Компактнее при сопоставимой мощности и выше коэффициент теплопередачи; выбор зависит от среды/сервиса.

Разбираем, чем хороши сварные пластинчатые теплообменники для агрессивных сред и высоких параметров: конструкция, сравнение с разборными/паяными, исходные данные для подбора, формулы с 2 примерами, типичные ошибки монтажа и сервис. Теплообменники пластинчатые сварные и полусварные подберём под ваш режим — купить их можно с расчётом и поставкой по всей России.

Подберём сварной пластинчатый теплообменник «под режим»

Инженер ООО «АТУ» проверит ваши температуры, расходы и среду, предложит тип аппарата, материалы и обвязку. Услуга: Экспресс-подбор теплообменника/ЗИП.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • teplo@sn22.ru • Экспресс-подбор теплообменника/ЗИП

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое сварной пластинчатый теплообменник
Конструкция и типы (welded/plate&block/semi-welded)
Сравнение: сварной vs разборной/паяный/кожухотрубный
Исходные данные для подбора
Формулы и 2 числовых примера
Обвязка, монтаж и безопасность
Сервис и промывка
FAQ ×10

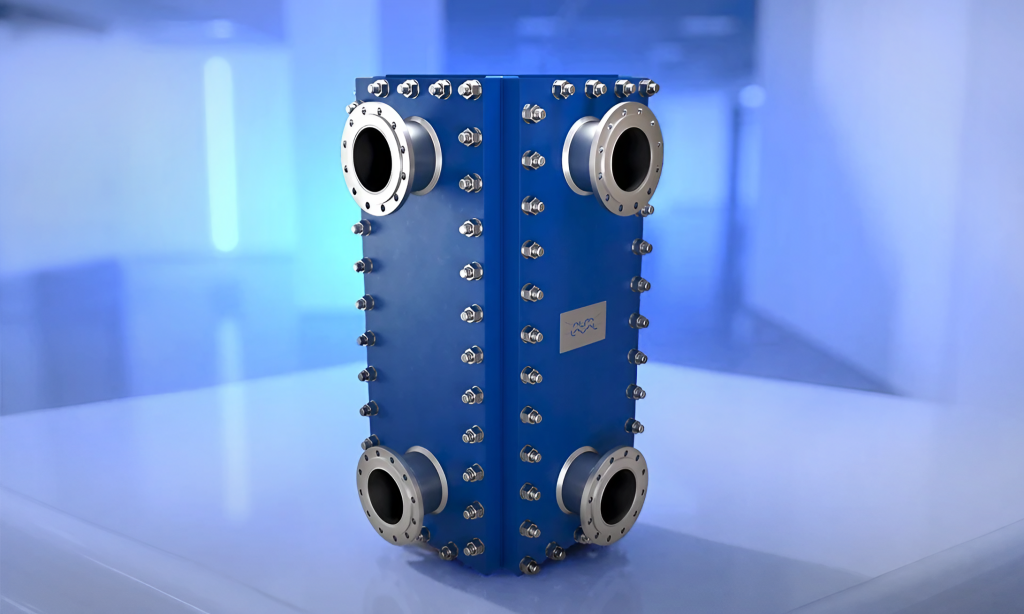

Теплообменник пластинчатый сварной — Сварная пластинчатая конструкция без резиновых уплотнений для высоких температур и давлений

Что такое сварной пластинчатый теплообменник

Сварной пластинчатый теплообменник (Welded Plate Heat Exchanger) — пакет гофрированных пластин, соединённых сварными швами вместо эластомерных прокладок. Отсутствие резины в зоне контакта со средой даёт повышенную стойкость к температуре и химической агрессии при сохранении высокой компактности и турбулентности потока (высокий коэффициент теплопередачи).

Параметры: температура до ориентировочно 300–350 °C, давление — до десятков бар (зависит от серии и материалов).
Среды: горячие масла, органика, растворители, пар/конденсат, коррозионно-активные растворы.
Режимы: нагрев/охлаждение, конденсация/испарение, рекуперация.

Конструкция и типы

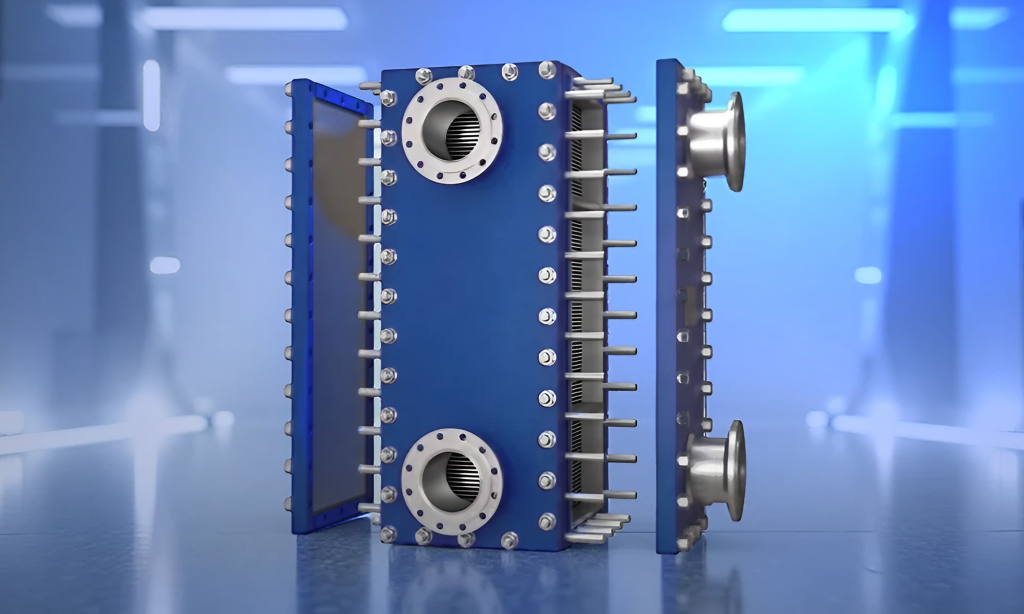

Fully welded / plate&block: полностью сварной пакет в рамном корпусе, сервис — через люки/панели.
Semi-welded: парные пластины сварены между собой по одной среде, вторая — через прокладки (компромисс для сред с частой ревизией).
Spiral/канальные блоки: для сильно загрязняющих сред и высоких Δp; встречаются в утилизации теплоты.

Узел	Назначение	Особенности
Пакет пластин	Формирование каналов и турбулентности	Профиль гофры подбирают под вязкость/Δp
Корпус/панели	Прочность, герметичность, сервисный доступ	Возможны вертикальное/горизонтальное исполнения
Патрубки DN	Подключение контуров	Фланцы/резьба; требования к скоростям и шуму
Опоры/рамы	Монтаж, компенсация нагрузок	Применяют компенсаторы и вибровставки

Сравнение: сварной vs разборной/паяный/кожухотрубный

Критерий	Сварной пластинчатый	Разборной пластинчатый	Паяный пластинчатый	Кожухотрубный
Темп./давление	Высокие	Средние/высокие	Средние	Высокие
Агрессивные среды	Да (подбор материала)	Ограничено прокладками	Ограничено припаем	Да (материалы труб/кожуха)
Компактность/КПД	Высокие	Высокие	Очень высокие	Ниже при сопоставимых мощностях
Сервис	Безразборная промывка	Разборка/замена прокладок	Безразборная промывка	Механическая чистка труб
Стоимость владения	Средняя/низкая при агрессивных средах	Ниже старт/выше сервис	Низкий старт/неремонтопригоден	Выше габариты и металлоёмкость

Исходные данные для подбора

Назначение и процесс: нагрев/охлаждение, конденсация/испарение, утилизация тепла.
Температуры на вход/выход обеих сред (T_вх/T_вых), требуемая мощность Q.
Расходы (м³/ч или кг/с) и допустимые потери давления Δp по сторонам.
Свойства среды: вязкость, плотность, загрязняемость, коррозионная активность; наличие твердой фазы.
Материалы: AISI 316L/304, титан, спецсплавы — по совместимости.
Монтаж: ориентация, доступ под сервис, требования к подключению (DN, тип фланцев).

Формулы и 2 числовых примера

Пример 1 — Охлаждение масла водой
Нужно снять Q ≈ 120 кВт: масло 120→80 °C (G_масло=1,2 кг/с, c≈2,1 кДж/кг·К), вода 25→35 °C.
Проверка по маслу: Q = G·c·Δt ≈ 1,2·2,1·40 ≈ 100,8 кВт (нужно поднять расход/Δt, берём 1,4 кг/с → Q≈117,6 кВт).
ΔT_lm (противоток): (120−35; 80−25) → ΔT₁=85 K, ΔT₂=55 K; ΔT_lm≈(85−55)/ln(85/55)≈69 K.
При ориентировочном U≈2 500 Вт/м²·К площадь F ≈ Q/(U·ΔT_lm) ≈ 120 000/(2 500·69) ≈ 0,70 м² (плюс запас под загрязнение/реальный U).

Пример 2 — Конденсация пара
Пар конденсируется при 110 °C, Q=200 кВт, охлаждающая вода 20→40 °C.
В конденсации применяют среднюю разность температур с учётом конденсационной полки: ΔT₁=110−40=70 K; ΔT₂=110−20=90 K; ΔT_lm≈79 K.
При U≈3 500 Вт/м²·К: F ≈ 200 000/(3 500·79) ≈ 0,73 м². Проверяем по Δp и скоростям → подбираем канал/профиль гофры.

U и F приведены как ориентиры: точные значения зависят от профиля пластин, свойств сред и требуемого ресурса между промывками.

Обвязка, монтаж и безопасность

Фильтры/грязевики перед аппаратом по обеим сторонам; для твёрдых включений — сетка/циклон.
Байпас с запорной арматурой для вывода на промывку без остановки процесса.
Компенсаторы температурного расширения, гибкие вставки, защита от гидроударов.
Контроль: термометры/манометры на вход/выход, датчики Δp, аварийные датчики температуры.
Промывочные штуцеры для безразборной химической циркуляционной промывки (CIP).

Сервис и промывка

Сварные ПТО неприхотливы, но требуют мониторинга загрязнения (рост Δp, падение ΔT). Рекомендуем:

Периодическая CIP-промывка под среду (щелочные/кислотные растворы с ингибиторами), затем нейтрализация.
Ведение журнала: Δp, T, G; оценка интервальной наработки до промывки.
Визуальный осмотр швов/корпуса по регламенту; опрессовка при консервации/перед сезоном.

FAQ — сварной пластинчатый теплообменник

Когда выбирать сварной ПТО вместо разборного?

При высоких температурах/давлениях, агрессивных средах и требовании минимизировать риски по прокладкам.

Можно ли обслуживать его без разборки?

Да, предусматривают CIP-промывку через промывочные штуцеры и байпас.

Какие материалы пластин доступны?

AISI 316L/304, титан и спецсплавы — выбор зависит от совместимости с вашей средой.

Подойдёт ли для конденсации/испарения?

Да, при корректном расчёте каналов и учёте фазовых переходов.

Как понять, что нужна промывка?

Растёт Δp при тех же расходах, падает теплопередача (ΔT) — это индикаторы загрязнения.

Как защитить аппарат от песка/окалины?

Фильтры/грязевики на входах, пуск после промывки трубопроводов, контроль качества среды.

Какой запас по площади закладывать?

Обычно 10–20 % под фолинг и режимы; точнее — по расчёту под вашу среду.

Шум и вибрация — норма?

Нет: проверьте скорости в портах, наличие кавитации, установите компенсаторы/вибровставки.

Чем сварной лучше кожухотрубного?

Компактнее при том же Q, выше коэффициент теплопередачи; но выбор зависит от среды и сервиса.

Кто поможет с подбором и схемой?

ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru — расчёт, спецификация, смета.
