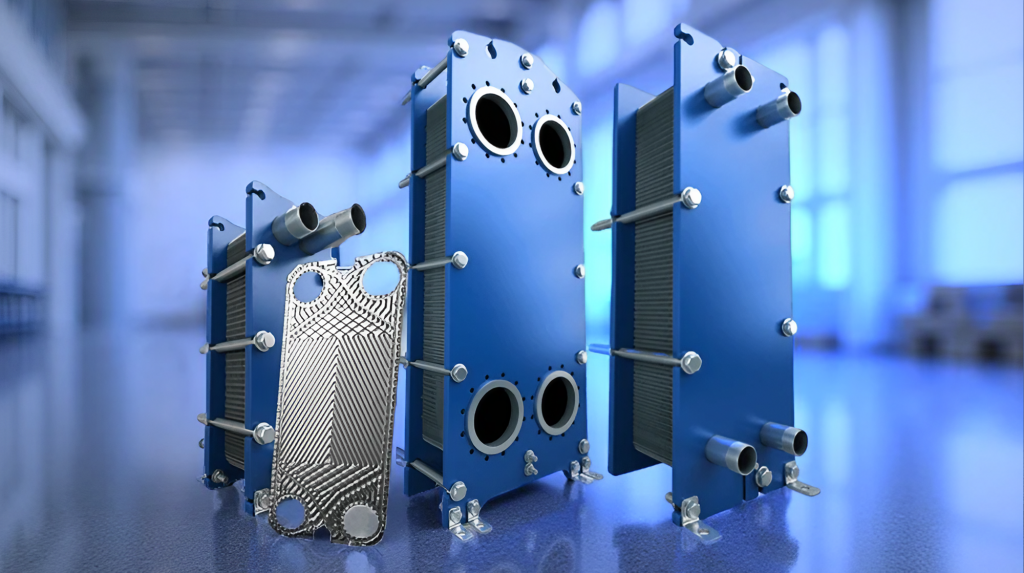

Функе рус (FUNKE RUS) — Funke Rus — линейки разборных и паяных пластинчатых теплообменников для HVAC и промышленных задач.

Funke Rus простыми словами

Пластинчатый теплообменник Funke Rus передаёт тепло между двумя потоками через пакет тонких гофрированных пластин. Среды не смешиваются, а эффективность достигается за счёт турбулентного потока и противотока.

Итог для закупки: выбираем тип (разборный/паяный), материалы пластин и уплотнений, схему каналов, затем проверяем тепловую мощность Q и потери давления.

Где применяются и какие задачи решают

ЖКХ, ИТП/ЦТП: ГВС (1- и 2-ступенчатая), отопление, подпитка; важны сервис и устойчивость к загрязнениям.
Пищевая отрасль: пастеризация, охлаждение; материалы AISI 316L/EPDM, санитарные требования.
Энергетика/машиностроение: маслоохладители, рекуперация тепла, гликолевые контуры.
HVAC/холод: чиллеры/фанкойлы, конденсаторы/испарители, фри-кулинг.
Спец-сценарии: тепловые насосы, солнечные коллекторы, геотермия (титан/спецсплавы).

Разборные ПТО: материалы, уплотнения, когда выбирать

Когда разборный лучше: переменные нагрузки, требуются промывки/ревизии, нужен рост мощности за счёт добавления пластин.

Материалы пластин: AISI 316/316L — универсально; титан — морская вода; сплавы для агрессивных сред.

Уплотнения: EPDM (вода/пар до ~150 °C), NBR (масла до ~120 °C), FKM/Viton (растворители/высокие t до ~200 °C).

Лайфхак: если шильдик не читается — фото пластины в профиль + «A-размер» (длина пакета) ускорят подбор.

Паяные/сварные решения: компактность и ограничения

Паяные — монолитные, компактные, бюджетные. Идеальны для ГВС малой/средней мощности, холодильного контура и тепловых насосов. Ограничения: неразборные, чувствительны к грязи; фильтрация обязательна.

Сварные/полусварные — для высоких параметров и агрессивных сред, когда резина неприемлема.

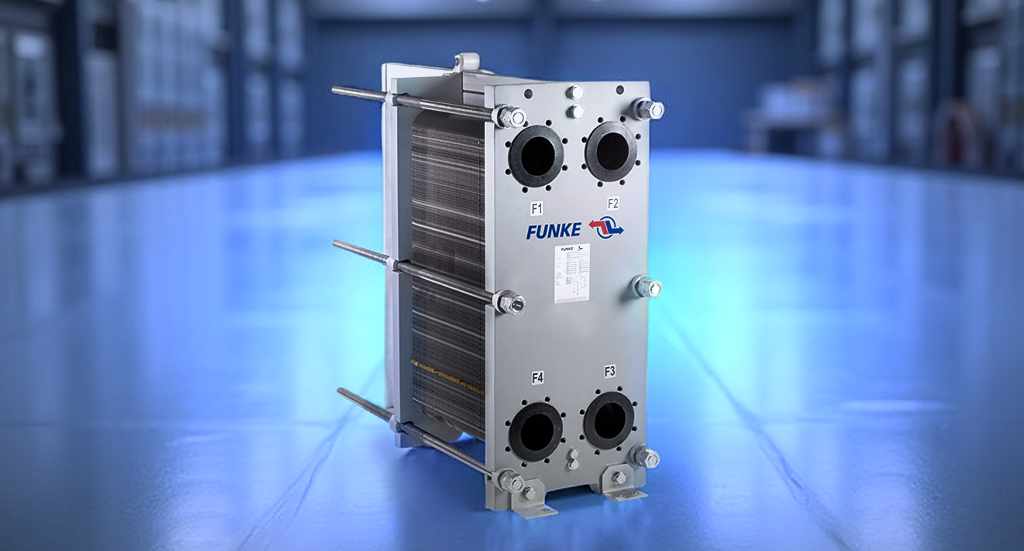

Funke теплообменник — Разборный теплообменник: удобен для обслуживания и масштабирования по пластинам.

Как отправить данные на подбор (чек-лист + формулы)

Чек-лист:

Среды и их температуры на вход/выход (горячая/холодная), требуемая t на выходе.
Расходы (м³/ч) или тепловая нагрузка (кВт), допустимая Δp.
Рабочее давление, материалы, соединения (фланец/резьба), габаритные ограничения.
Условия: сроки (когда нужно), бюджет, нужна ли пусконаладка/документы.

Формулы подбора: Q = m × c × ΔT; A = Q / (U × ΔT_lm), где U для воды обычно 2000–6000 Вт/м²·К.

Микро-пример: нагреть 6 м³/ч воды 10→60 °C: Q ≈ (6000/3600)×4.18×50 ≈ 349 кВт; при U=3500, ΔT_lm=25 К площадь A ≈ 4.0 м².

Типовые режимы и быстрый выбор (таблица)

Задача	Режим (t_гор/t_хол, °C)	Расход холодной, м³/ч	Рекомендация	Диапазон Δp, бар	Пример из практики	Лайфхак
ГВС (1-ступ)	80→60 / 10→55	5–12	Разборный, EPDM, профиль M	0.2–0.6	Дом 9 эт., 8 м³/ч — 320 кВт	Заложите +10–15% площади на загрязнения
Отопление	95→70 / 60→80	10–25	Разборный, профиль H/M	0.3–0.8	Школа 6 000 м² — 650 кВт	Проверьте равенство расхода контуров при смесительных схемах
Чиллер (конденсатор)	45→35 / 30→38	8–20	Паяный, никелевая пайка при аммиаке	0.3–0.7	Производство напитков — 120 кВт	Ставьте фильтр-грязевик 200 мкм минимум
Тепловой насос	−5→−2 / 30→35	2–8	Паяный, титан/316L по среде	0.1–0.4	Коттедж 280 м² — 18 кВт	Антифриз снижает U: учитывайте +20–30% площади
Морская вода	25→18 / 15→22	5–15	Разборный, титан, FKM	0.2–0.6	Соленая среда — 250 кВт	Катодная защита — продлит срок службы пакета

Сроки поставки, документы и сервис

Сроки: типовой ЗИП — 1–3 дня по РФ; ПТО по ТЗ — ~7–20 рабочих дней (типоразмер/материалы).
Документы: паспорт/КД по запросу, протоколы испытаний, акты работ при сервисе.
Сервис: ревизия/мойка/CIP, замена уплотнений, переборка пакета; выезд по РФ и ЕАЭС.

3 коротких кейса со сроками и цифрами

ЖКХ — ИТП ГВС, 9-этажка
Сорвалось уплотнение, падение t ГВС.
Решение: EPDM-набор, протяжка + CIP.
Срок: 36 часов до запуска, t ГВС стаб. 55 °C.

Пищевая — охладитель рассола
Требовалась компактность.
Решение: паяный ПТО аналогичной мощности.
Эффект: −22% CAPEX, монтаж за 1 смену.

Пром — маслоохладитель пресса
Высокое давление и загрязнения.
Решение: разборный с профилем H, запас по Δp.
Результат: стабильный режим, сервис 1 раз/сезон.

ЗИП и совместимость: пластины/уплотнения

Что прислать для ЗИП: фото шильдика/пластины в профиль, «A-размер», тип канавки, материал (если известен).

Подбор по аналогу: при утерянном шильдике определяем тип по геометрии канавки и очертанию уплотнения (оценка за 15–60 минут).

Совет: меняя часть пластин, проверьте геометрию — смешение профилей H/M/L без расчёта нарушит гидравлику.

FAQ — ответы на частые вопросы

Чем разборный ПТО лучше паяного в ЖКХ?

Разборный обслуживается (мойка/замена уплотнений), масштабируется пластинами и легче переживает грязные режимы. Паяный — компактнее и дешевле, но неразборный и требовательнее к фильтрации.

Какие данные нужны для подбора Funke Rus?

Температуры вход/выход для обеих сред, расходы (м³/ч), допустимая Δp, рабочее давление, требования к материалам/соединениям, габаритные ограничения и сроки.

Сколько ждать поставку по РФ?

Популярный ЗИП — 1–3 дня, ПТО под ТЗ — обычно 7–20 рабочих дней. Срок зависит от типоразмера и материалов (титан/спецсплавы — дольше).

Какие уплотнения выбрать — EPDM, NBR или FKM?

Вода/пар до 150 °C — EPDM; масла/топливо до 120 °C — NBR; растворители/высокие t до 200 °C — FKM. Для химию/морскую воду уточняем совместимость.

Можно ли заменить только часть пластин?

Да, если износ локальный. Проверяем «A-размер», профиль гофры и совместимость уплотнений, чтобы не испортить гидравлику и теплопередачу.

Работает ли ПТО с антифризом (гликолем)?

Да, но U снижается на 20–30%. Часто требуется +10–25% площади и уплотнения EPDM/FKM в зависимости от состава.

Можно ли использовать для пара?

Да, при t до ~180 °C и соответствующих уплотнениях (Viton). Нужны конденсатоотводчики и защита от гидроударов.

Как понять, что расчёт выбран верно?

Выходные t соответствуют расчёту ±2 °C, Δp в допуске, равномерный прогрев пакета, стабильная работа при 50–100% нагрузки.

Чем оригинальные пластины отличаются от аналогов?

Геометрией и сплавом. Некорректный аналог может изменить гидравлику и КПД. Мы подбираем «один в один» по профилю и площади.

Как часто промывать ПТО?

При водоподготовке — раз в год; без неё — каждые 6 месяцев или при росте Δp на 50% и падении t на выходе на 3–5 °C.

Готовы посчитать и выслать КП сегодня

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
