Пароводяные теплообменники эффективно нагревают воду и жидкости за счёт использования водяного пара. Разбираем устройство, плюсы и минусы, типы и примеры моделей.

Нужен расчёт пароводяного теплообменника?

Наши инженеры рассчитают параметры и подберут оптимальную модель. Бесплатный расчёт и доставка по всей России.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Преимущества и недостатки пара
Разновидности пароводяных теплообменников
Примеры моделей и характеристики
Где применяются и советы по выбору
FAQ

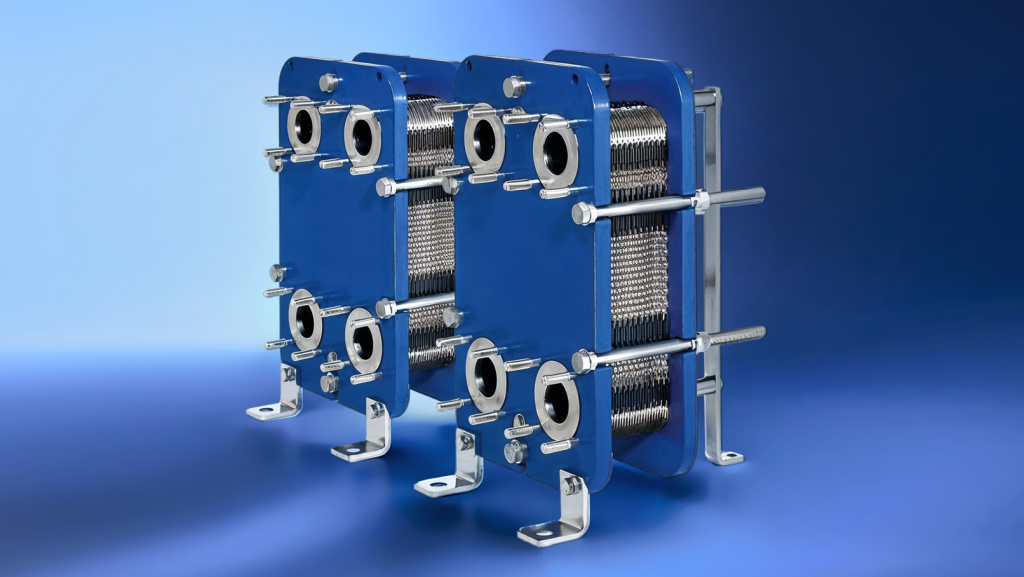

Пароводяной теплообменник — Классический пароводяной теплообменник для систем отопления и ГВС

Преимущества и недостатки пара

Водяной пар — один из самых эффективных теплоносителей. Он передаёт большое количество тепла при минимальном расходе и имеет стабильную температуру конденсации.

Высокий коэффициент теплопередачи — требуется меньшая площадь теплообмена;
Экономичность — малый расход пара при большом тепловом эффекте;
Удобство регулирования — простое управление подачей пара;
Стабильный режим — температура остаётся постоянной при конденсации.

Главный минус — быстрое повышение давления при росте температуры. Это ограничивает применение сверхвысоких температур и требует усиленных конструкций.

Подсказка: для безопасности всегда устанавливайте регулятор давления и конденсатоотводчик.

Разновидности пароводяных теплообменников

В инженерных и промышленных системах используют два основных типа аппаратов:

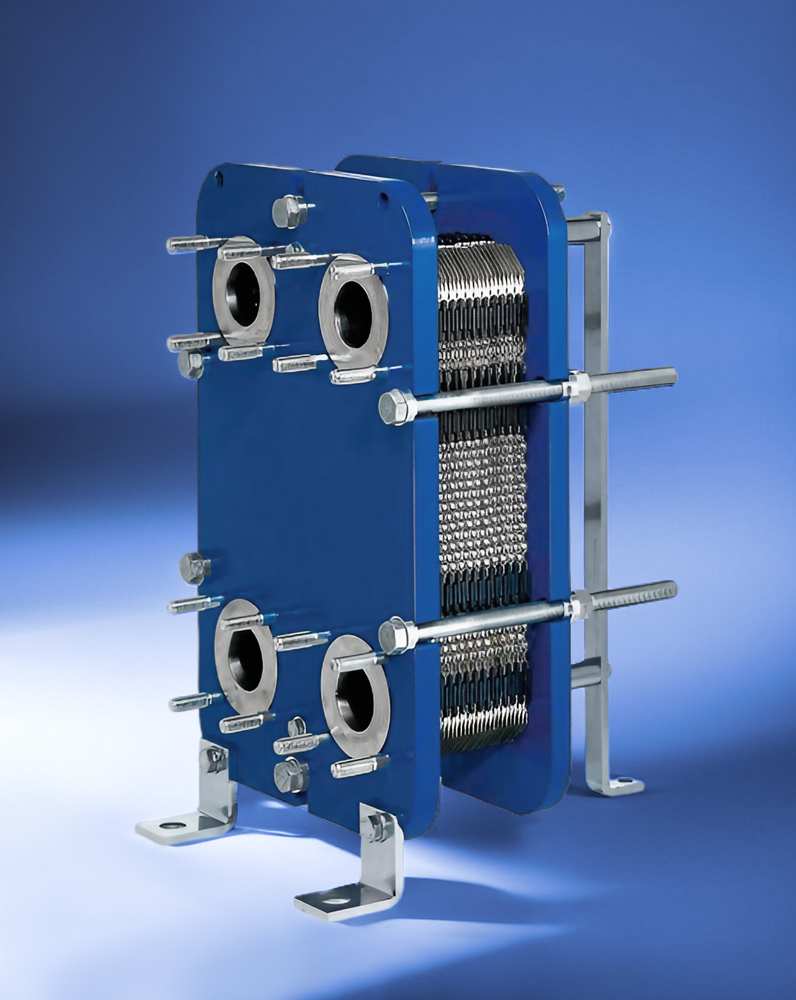

Пластинчатые пароводяные

Компактные, лёгкие в обслуживании, обеспечивают высокий КПД. Подходят для ГВС, отопления и пищевой промышленности.

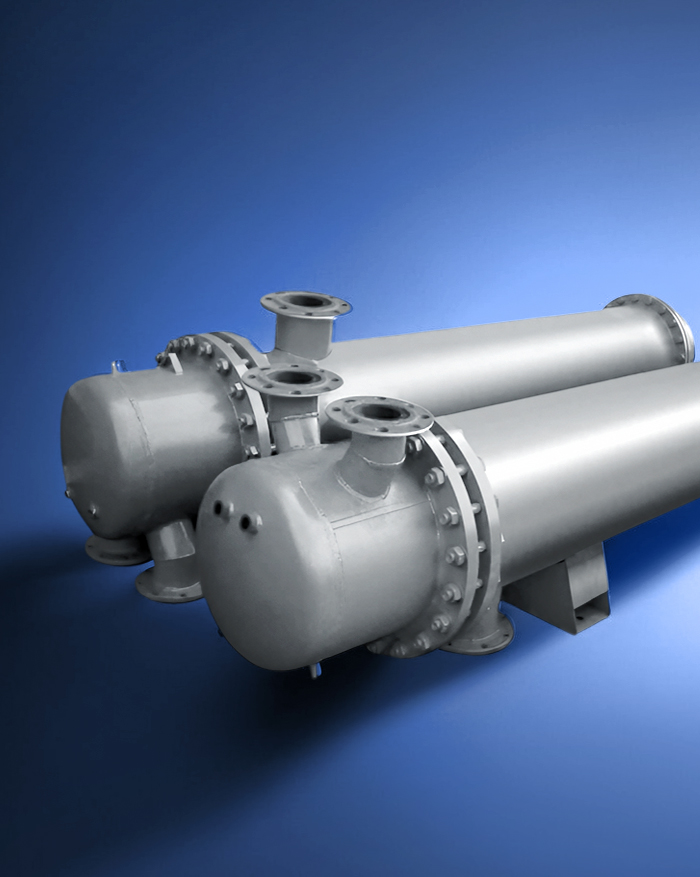

Кожухотрубные пароводяные

Выдерживают большие давления и температуры, применяются в нефтехимии и на производствах с высокими нагрузками.

Примеры моделей и характеристики

Alfa Laval TS6-FMC

Пластинчатый пароводяной теплообменник — Alfa Laval TS6-FMC — разборный пластинчатый теплообменник

Параметр	Значение	Комментарий
Давление / Температура	1,0 МПа / 175 °C	Рабочие пределы
Поверхность теплообмена	до 13 м²	Зависит от числа пластин
Мощность нагрева	200–1800 кВт	При подаче пара
Расход жидкости	до 20 кг/с	В зависимости от перепада давления

Подогреватель ПП 1-11-2-2

Кожухотрубный пароводяной теплообменник — Кожухотрубный подогреватель для промышленного применения

Параметр	Значение	Примечание
Число труб Ду 16	124	Основной теплообменный пакет
Теплопроизводительность	1,07 Гкал/ч	≈1240 кВт
Расход воды	53,4 т/ч	≈14,8 кг/с
Поверхность нагрева	11,4 м²	Эффективная площадь
Масса	570 кг	Без обвязки

Где применяются и советы по выбору

Пароводяные теплообменники востребованы в ЖКХ, пищевой, химической, нефтегазовой отраслях. Они подходят для:

Приготовления ГВС и отопления в ИТП;
Подогрева технологической воды и растворов;
Использования в паровых котельных и ТЭЦ;
Процессов пастеризации и стерилизации.

Совет: выбирая тип теплообменника, учитывайте рабочее давление, температуру пара и доступность ЗИП (пластин, уплотнений, трубных пучков).

FAQ — ответы на частые вопросы

Для чего нужен пароводяной теплообменник?

Он используется для нагрева воды и жидкостей паром в отоплении, ГВС и производстве. Пример: подогрев 50 м³/ч воды для системы ГВС.

Какая рабочая температура пара допустима?

Обычно до 175–200 °C. При более высоких температурах конструкция становится громоздкой и дорогой.

Как выбрать тип — пластинчатый или кожухотрубный?

Пластинчатый лучше для компактных систем и ГВС, кожухотрубный — для высоких давлений и промышленных нагрузок.

Сколько служит пароводяной теплообменник?

Корпус — 10–20 лет, при регулярной промывке и замене уплотнений. В промышленных условиях срок может быть меньше.

Как понять, что аппарат загрязнился?

Признаки: падение температуры нагретой воды на 5–10 °C и рост потерь давления в 1,5 раза.

Можно ли регулировать мощность нагрева?

Да, подачей пара через регулирующие клапаны. Например, снижение подачи пара вдвое уменьшает мощность примерно на 50%.

Какие требования к безопасности?

Обязательно: предохранительный клапан, конденсатоотводчик и контроль давления. Это предотвращает аварии.

Как рассчитать мощность?

По формуле Q = m × c × ΔT. Пример: для нагрева 2 кг/с воды с 20 до 60 °C нужно ≈335 кВт.

Сколько стоит обслуживание?

Промывка раз в год обходится от 20 до 50 тыс. руб. Замена уплотнений — 15–25% от стоимости аппарата.

Можно ли использовать для пищевых процессов?

Да, при применении пластин из AISI 316L и санитарных соединений (Tri-Clamp, DIN). Такие аппараты используют в молочной промышленности.
