Монтаж и обвязка кожухотрубного испарителя: схемы для фреона и аммиака

Как это выглядит на практике

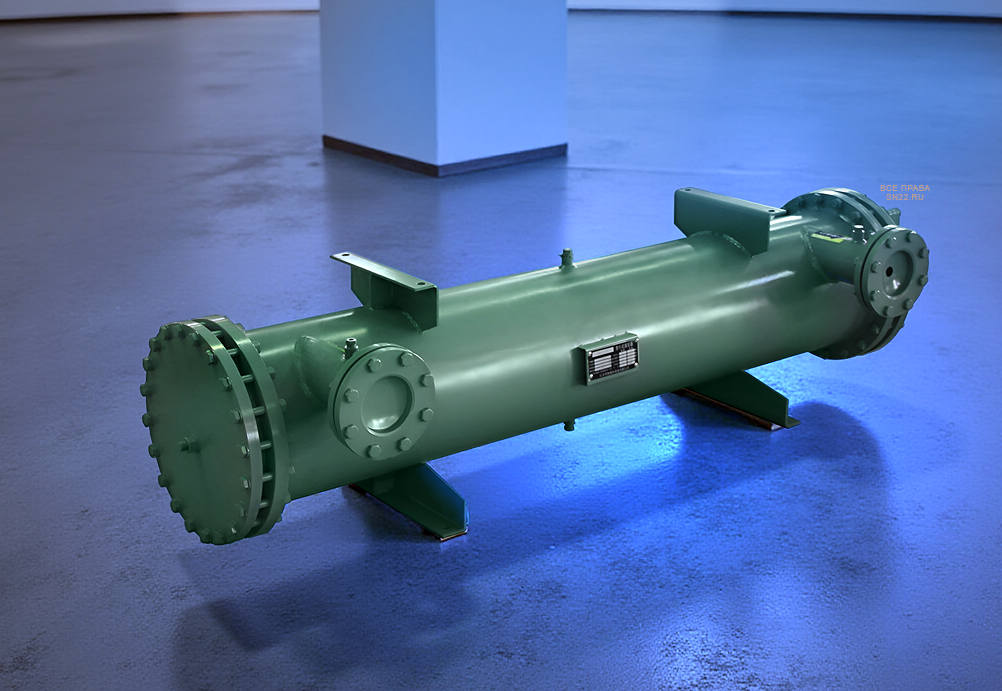

Кожухотрубный испаритель — студийная съёмка — Готовый аппарат: общий вид

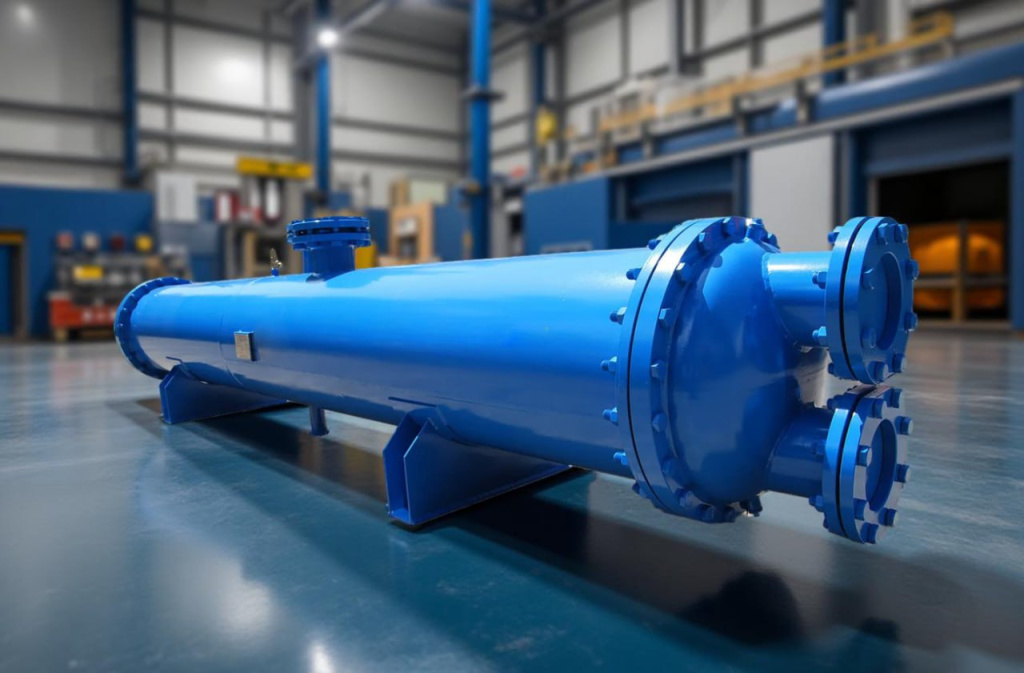

Опоры и кожух испарителя — Опоры и кожух

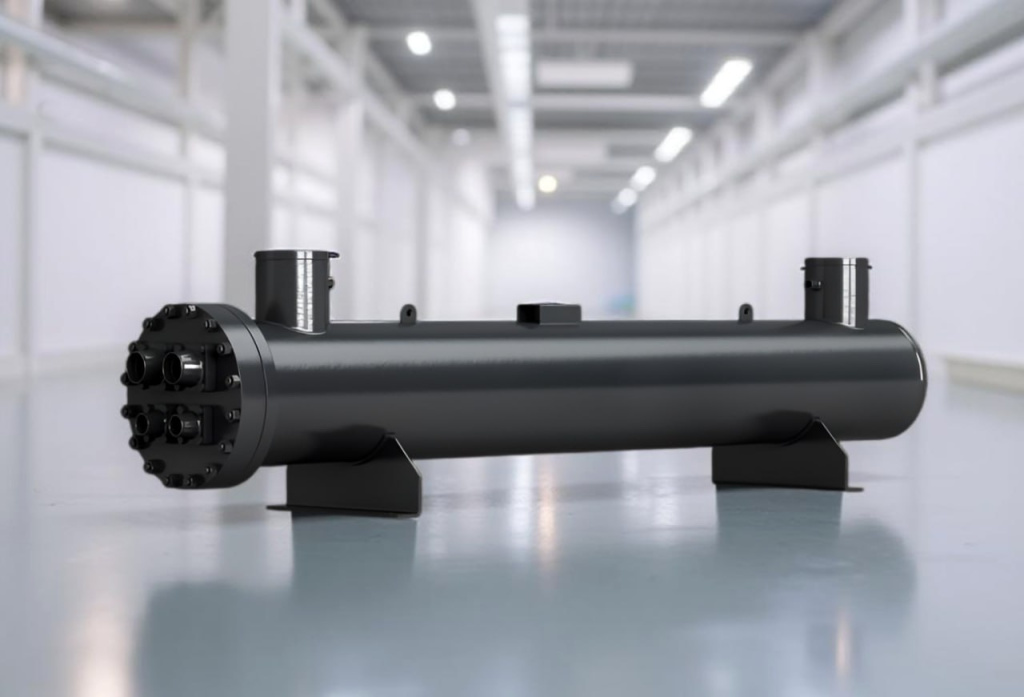

Трубный пучок испарителя — Трубный пучок

Фланцы и штуцера обвязки — Фланцы и штуцера

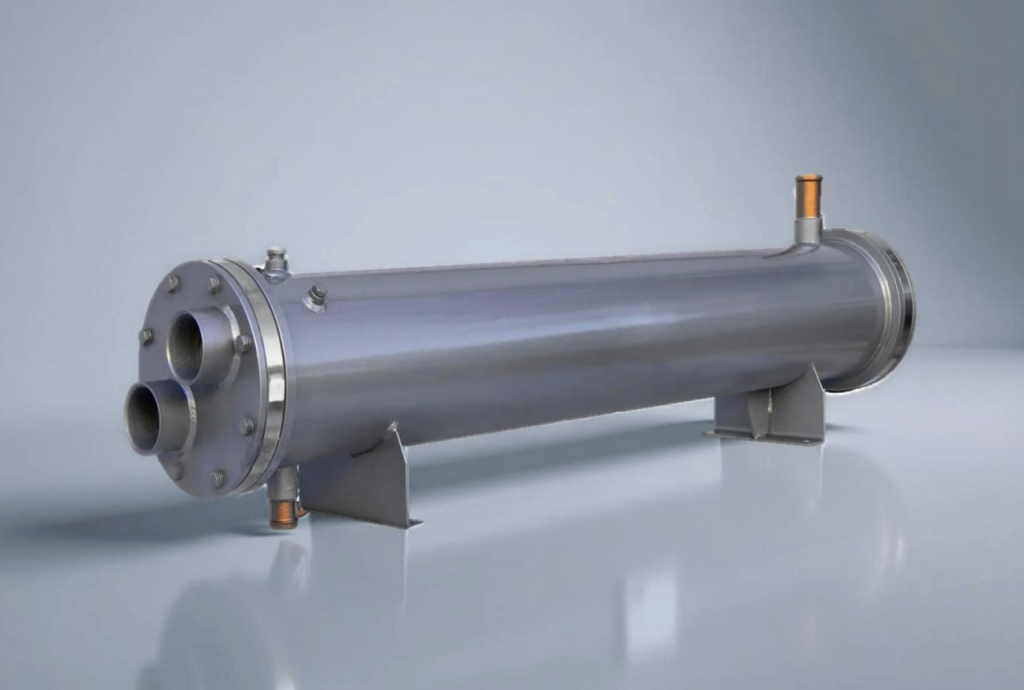

Сборка аппарата на заводе — Сборка на заводе

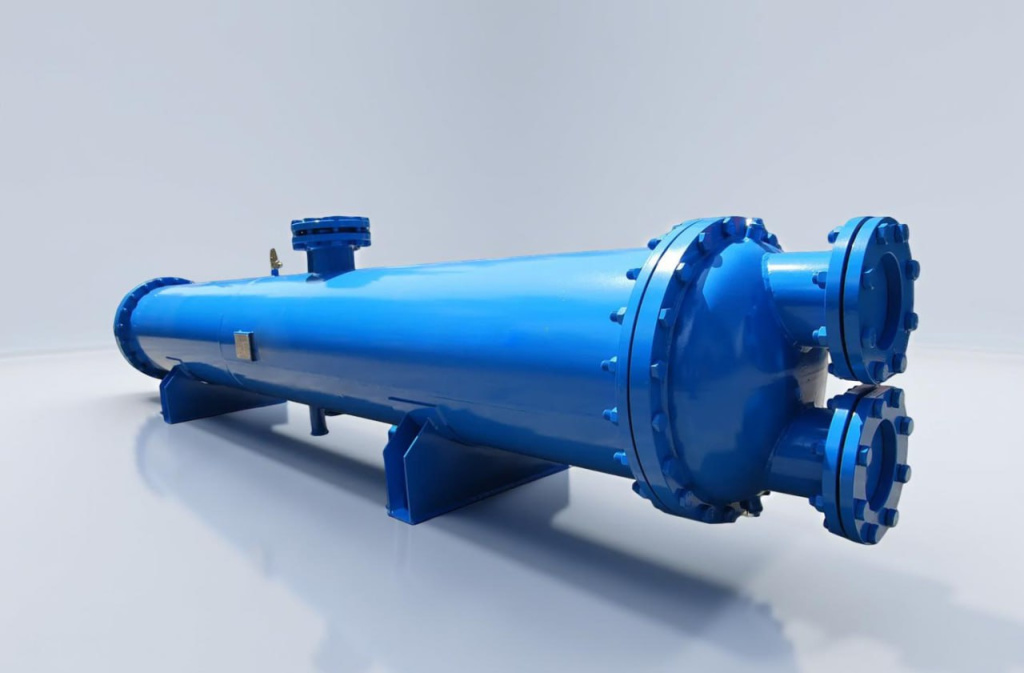

Испытания и контроль качества — Испытания и контроль

Больше фото — по запросу. Можем показать типовую обвязку на фреоне и NH₃ под вашу схему.

Правильный монтаж и обвязка испарителя определяют стабильность кипения, возврат масла и ресурс труб. Ниже — проверенные схемы для фреона и аммиака (NH₃), целевые скорости, уклоны и арматура. В конце — два калькулятора: уклоны/маслосборники и «потянет ли термосифон».

Видео: Монтаж и обвязка кожухотрубного испарителя: схемы для фреона и аммиака

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Каталог испарителей Подобрать по параметрам

Базовые схемы

Фреон — «затопленный» (ИХ)

Испаритель в кожухе, уровень кипящего фреона поддерживает ТРВ/ЭРВ + поплавковый/электронный регулятор. Высокая стабильность, низкий перегрев.

Фреон — «сухой» (ИНВ)

Кипение внутри труб, перегрев 4–6 K, обязательны фильтр-осушитель, смотровое стекло, ресивер жидкости, ЕЕV/ТРВ.

NH₃ — термосифон (ИНТ/ИКТ)

Естественная циркуляция: столб жидкости → вниз в испаритель, смесь пар/жидкость → вверх в сепаратор. Важно: короткие линии, минимум местных сопротивлений.

Узлы и приборы: что обязательно предусмотреть

Регулирование: ТРВ/ЭРВ, регулятор уровня (затопленная схема), байпас на ПНР.
Защита: предохранительные клапаны (двойные с тройником), манометры/термометры на вход/выход.
Фильтрация: фильтр-осушитель (фреон), сетчатый фильтр по воде, грязевики.
Масло: маслоотделение на компрессоре, точки дренажа на низких участках, карманы на вертикальных подъёмах газа.
Дренажи/воздухоотвод: в нижних/верхних точках, под взрывобезопасные условия для NH₃.

Обвязка на фреоне: практические рекомендации

Скорости и уклоны

Всасывающая (газ): 8–12 м/с горизонтально, 12–20 м/с в вертикальном подъёме.
Жидкостная: 0.5–1.0 м/с, избегать кавитации у ТРВ.
Уклон газа к компрессору ~1–2% (10–20 мм/м); карман на каждом длинном подъёме.

Арматура и обвязка

Фильтр-осушитель + смотровое стекло перед ТРВ/ЕЕV.
Ресивер жидкости с отбором снизу, перепуск на ПНР.
Теплоизоляция всасывающей линии, особенно в машинном зале.

Уставки

«Сухой» испаритель: перегрев 4–6 K, защита от низкого давления.
«Затопленный»: контроль уровня, перегрев на выходе минимальный (≈0–2 K).

Обвязка на аммиаке (термосифон): практические рекомендации

Трассировка

Сепаратор выше испарителя: вверх — смесь, вниз — жидкость.
Понижать местные сопротивления: крупнее диаметр, минимум поворотов.
Избежать газовых «карманов» в жидкостном стояке (только вниз без ловушек).

Скорости и уровни

Жидкость в подающем: 0.5–1.0 м/с.
Смесь/пар в обратной: 6–15 м/с (по месту).
Уровень в сепараторе стабилен, уставка — по паспорту.

Материалы/безопасность

Медь исключена на стороне NH₃.
Двойные ПСК, взрывные клапаны, сигнал утечек.
Дренажи масла и воды из сепаратора.

Монтаж: ориентация, опоры, зазоры

Соблюсти ориентацию, сервисные зазоры для извлечения пучка/крышек.
Компенсация тепловых удлинений (ИКВ/ИКТ — с компенсатором).
Жёсткие/скользящие опоры, нивелировка, анкера.
Теплоизоляция и защита от конденсата на холодных трубопроводах.

ПНР: пуско-наладка и журнал

Гидроиспытание воды, продувка/вакуумирование хладагента, протокол герметичности.
Заправка по весу/переохлаждению (фреон), выставление уровней (NH₃).
Настройка ТРВ/ЕЕV, проверка перегрева/переохлаждения.
Запись «паспортных» ΔP, T, расхода; график контрольных точек.

Калькуляторы

Всасывающая линия (фреон): уклон и маслосборники

Диаметр трубы, мм Скорость газа, м/с Высота вертикального подъёма, м Длина горизонтали, м

Проверить гидравлику

NH₃ термосифон: хватит ли напора естественной циркуляции?

Разность уровней (сепаратор выше), м Плотность жидкости, кг/м³ Плотность пар/смеси, кг/м³ Суммарные потери давления в контуре, кПа

Выбор типа

Короткие сценарии

Чиллер, «сухой» испарительПерегрев 4–6 K, уклон 1–2% к компрессору, карман на вертикальном подъёме >2.5 м.

Затопленный фреонУровневой регулятор + ЕЕV/ТРВ, ресивер, фильтр-осушитель, смотровое стекло.

NH₃ термосифонСепаратор выше на 2–4 м, короткие линии, отсутствие газовых ловушек в жидкостном стояке.

Высокие хлоридыНерж. 316L/CuNi/Ti по воде, катодка/покрытия, отдельные дренажи.

Типовые ошибки монтажа и обвязки

Нет уклонов и маслосборников на всасывающей линии

Делайте уклон 1–2% к компрессору; при подъёме >2–3 м — маслосборник у основания и каждые ~5–6 м. Рассчитать

Газовые «карманы» в жидкостном стояке термосифона (NH₃)

Подача жидкости только вниз без ловушек; минимум поворотов. Сепаратор выше испарителя на 2–4 м. Проверить запас напора

Нет «эталонных» значений после ПНР

Зафиксируйте ΔP, расход, T на вход/выход, перегрев/переохлаждение. Это база для диагностики.

Отсутствуют фильтры/осушители или смотровое стекло (фреон)

Перед ТРВ/ЕЕV обязателен фильтр-осушитель и смотровое стекло; проверяйте цвет/пузырьки.

Предохранительные клапаны: одиночные без тройника

Делайте дублирование ПСК с тройником и заглушкой — обслуживание без остановки аппарата.

Непродуманная система дренажей/маслоотвода

Обязательные точки слива масла и воды в низах; удобный доступ; защита для NH₃.

Проверить схему с инженером Гидравлика: скорости и ΔP

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и габаритов.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактно и экономно.

Смотреть

Тип ИУ

U-образные трубки, удобное извлечение пучка.

Смотреть

Тип ИХ

Затопленные для воды и рассолов.

Смотреть

Тип ИНТ / ИКТ

Термосифонные, естественная циркуляция.

Смотреть

FAQ — часто задаваемые вопросы

Какой уклон задавать на всасывающей линии?

Обычно 1–2% в сторону компрессора; на длинных подъёмах устраивают маслосборники.

Когда нужен маслосборник (oil trap)?

При вертикальном подъёме газа >2–3 м и/или малых нагрузках — в основании подъёма и далее каждые ~5–6 м.

Какие целевые скорости по фреону?

Газ: 8–12 м/с по горизонтали, 12–20 м/с в подъёме; жидкость: 0.5–1.0 м/с.

Как расположить сепаратор при термосифоне NH₃?

Выше испарителя на 2–4 м. Вниз — жидкость без газовых ловушек; вверх — смесь/пар в сепаратор.

Можно ли ставить медь в NH₃-контуре?

Нет. На стороне NH₃ медь и её сплавы исключены.

Какой перегрев держать на «сухом» испарителе?

Обычно 4–6 K на выходе; проверять реальными датчиками температуры и давления.

Что критично по ПНР?

Герметичность, вакуумирование, корректная заправка/уровни, уставки регуляторов, «эталонные» ΔP и расходы.

Есть ли типовые ошибки по гидравлике?

Да — см. «Гидравлика в испарителях».

Где посмотреть аналогичное по конденсаторам?

См. монтаж и обвязка конденсаторов, а также гидравлика конденсаторов.

Поможете сверить схему до монтажа?

Да. Пришлите P&ID/эскиз — проверим уклоны, арматуру, уставки и дадим замечания.
