Как часто обслуживать теплообменник?

Осмотр ежемесячно, промывка каждые 6–12 месяцев в зависимости от качества воды.

Какой срок службы у теплообменника вода-вода?

Корпус служит 15–20 лет, уплотнения 3–7 лет в зависимости от условий эксплуатации.

Главная
Теплообменник
Теплообменник вода-вода – виды, характеристики и применение

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Теплообменник вода-вода

Q: Можно ли увеличить мощность уже установленного аппарата?

Да, у пластинчатых моделей за счёт добавления дополнительных пластин.

Q: Какая вода подходит для работы?

Чистая подготовленная вода. Для грязных сред лучше использовать спиральные аппараты.

Q: Какое давление выдерживают такие аппараты?

Пластинчатые до 30 бар, кожухотрубные до 100 бар, спиральные до 40 бар.

Теплообменники «вода-вода» передают тепло между двумя контурами без смешивания жидкостей. Они востребованы в ЖКХ, бассейнах, пищевой и фармацевтической промышленности.

Нужен теплообменник вода-вода под ваши параметры?

Подберём оборудование за 30 минут: расчёт бесплатно, доставка и сервис по РФ.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Принцип работы вода-вода
Конструктивные типы
Области применения
Преимущества и формулы расчёта
FAQ

Принцип работы теплообменника вода-вода

Теплообменники вода-вода работают по рекуперативному принципу: горячая вода нагревает стенки каналов, через которые тепло передаётся холодному контуру. Жидкости не смешиваются, сохраняя чистоту и качество.

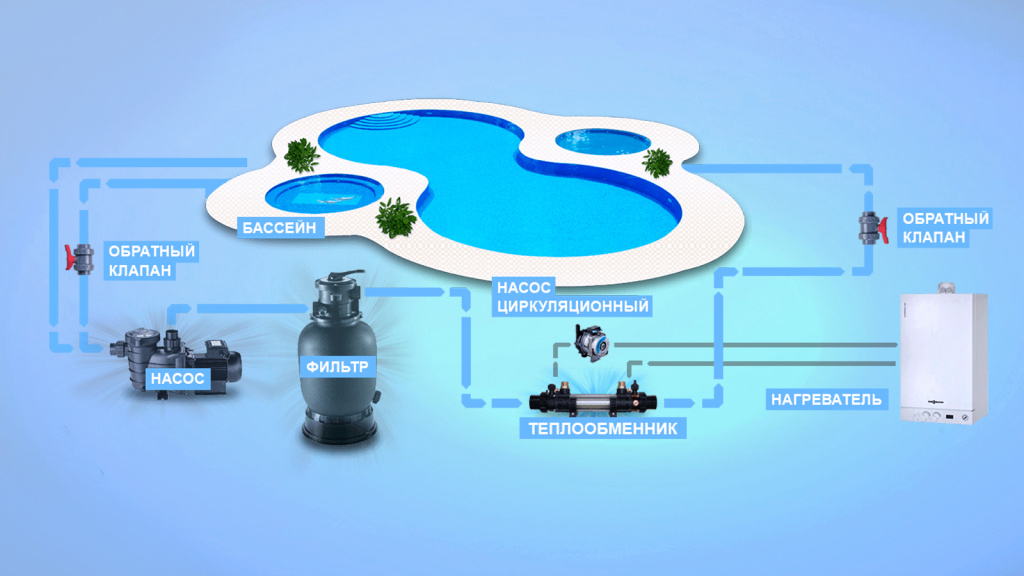

Теплообменник вода-вода — Пример пластинчатого теплообменника вода-вода для систем бассейнов.

Пример: Для нагрева 20 м³/ч воды с 15°C до 25°C при греющей воде 60°C мощность составит Q = 20 × 1000 × 4,18 × (25-15)/3600 ≈ 232 кВт.

Конструктивные типы аппаратов

На практике применяются три основных типа: кожухотрубные, спиральные и пластинчатые. Каждый имеет особенности.

Кожухотрубные

Простая конструкция, выдерживают высокие давления и температуры. Минус — большие размеры и сложное обслуживание.

Спиральные

Подходят для грязных вод с примесями. Удобно промывать через боковую крышку. Используются на промышленных объектах.

Пластинчатые

Компактные, легко обслуживаются, позволяют наращивать мощность добавлением пластин. Самые популярные в ЖКХ и ГВС.

Области применения

ЖКХ: системы отопления и ГВС многоквартирных домов.
Бассейны: нагрев воды без контакта с сетевой водой.
Пищевая промышленность: контроль температуры воды для процессов пастеризации и мойки.
Медицина и фармацевтика: стерильные контуры, исключающие загрязнения.

Преимущества и формулы расчёта

Основные плюсы: энергоэффективность, безопасность, модульность.

Тип	Давление, бар	Температура, °C	Преимущества	Лайфхак
Кожухотрубный	до 100	до 300	Прочность, долговечность	Идеален для агрессивных сред
Спиральный	до 40	до 250	Устойчивость к засорам	Используйте для сточных вод
Пластинчатый	до 30	до 180	Компактность, гибкость	Добавляйте пластины для роста мощности

Формула мощности: Q = m × c × ΔT. Пример: при расходе 5 м³/ч и нагреве с 10 до 60°C: Q ≈ 290 кВт.

FAQ — ответы на частые вопросы

Где применяются теплообменники вода-вода?

В ЖКХ, бассейнах, пищевой, фармацевтической и медицинской промышленности.

Какой КПД у пластинчатого теплообменника вода-вода?

До 95–98% за счёт развитой площади контакта и турбулентного потока.

Как рассчитать мощность аппарата?

По формуле Q = m × c × ΔT. Для 10 м³/ч воды при нагреве на 30°C мощность ≈ 350 кВт.

Можно ли увеличить мощность уже установленного аппарата?

Да, у пластинчатых добавлением дополнительных пластин.

Какая вода подходит для работы?

Чистая подготовленная. Для грязных сред лучше спиральные аппараты.

Как часто обслуживать?

Осмотр ежемесячно, промывка раз в 6–12 месяцев в зависимости от качества воды.

Как понять, что пора промывать?

Если падение температуры на выходе >5°C или рост потерь давления >50%.

Какой срок службы?

Корпус 15–20 лет, уплотнения 3–7 лет в зависимости от температуры и среды.

Можно ли использовать для бассейна?

Да, это одно из основных применений. Контур разделяет сетевую и чистую воду.

Какое давление выдерживают?

Пластинчатые — до 30 бар, кожухотрубные — до 100 бар, спиральные — до 40 бар.
