Теплообменник пластинчатый 40 кВт

Q: Для чего хватает 40 кВт?

Часто — на узел ГВС/отопления небольшого объекта. Конкретные выводы даёт расчёт по вашим температурам и расходам.

Q: Какой тип выбрать: паяный или разборный?

Паяный — компактнее; разборный — ремонтопригодность и гибкость по числу пластин.

Q: Нужен ли байпас?

Да, для сервисных работ без остановки узла; байпас балансируют.

Q: Как учитывать антифриз?

Гликоль снижает мощность и повышает Δp; применяют поправочные коэффициенты.

Q: Можно ли нарастить мощность позже?

Для разборных ПТО — да, увеличением числа пластин в рамках допуска.

Q: Какой перепад давления допустим?

Ориентир 20–50 кПа на сторону — точные значения по расчёту.

Q: Нужны ли датчики?

Да: T и P на входе/выходе, для ГВС/отопления — 3-ходовой клапан и автоматика.

Q: Кто сделает подбор и схему?

ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru.

Как подобрать пластинчатый теплообменник на 40 кВт для отопления и ГВС: какие исходные данные нужны, чем отличаются паяные и разборные модели, какие скорости и Δp считать нормой. Внутри — формулы и 2 числовых примера, таблицы сравнения, чек-лист монтажа.

Нужен теплообменник 40 кВт «под ваш режим»?

Инженер ООО «АТУ» проверит исходные данные, подберёт аппарат, обвязку и подготовит смету. Услуга: Экспресс-подбор теплообменника/ЗИП.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • teplo@sn22.ru • Экспресс-подбор теплообменника/ЗИП

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что означает «40 кВт» и от чего зависит мощность
Паяный или разборный? Сравнение вариантов
Исходные данные для подбора
Гидравлика, порты и скорости
Формулы и 2 примера расчёта
Чек-лист монтажа и пуска
FAQ ×10

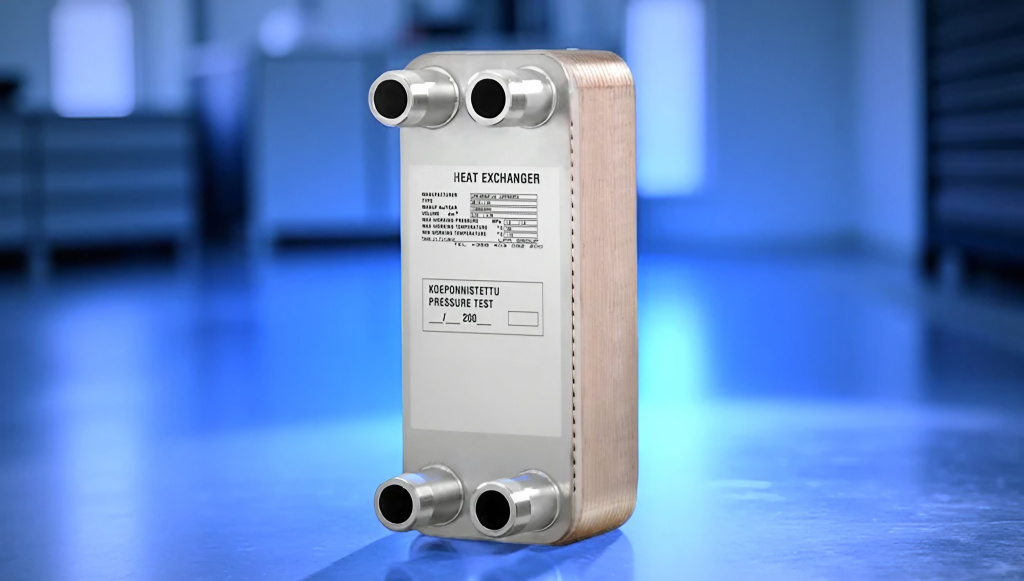

Теплообменник пластинчатый 40 квт — Пластинчатый теплообменник на 40 кВт — компактное решение для отопления и ГВС

Что означает «40 кВт» и от чего зависит мощность

Номинальная мощность теплообменника — это количество тепла, которое аппарат передаёт между средами за 1 секунду при заданных температурах и расходах. Реальная мощность зависит от логарифмического среднего температурного напора (ΔT_lm), расходов, свойств сред и гидравлического режима (турбулентности в каналах).

Параметр	Влияние на мощность	Комментарий
Температурные графики	Высокие ΔT — меньше площадь ПТО	Противоток эффективнее параллельного
Расходы по сторонам	Рост турбулентности — выше КПД	Смотрите допустимый Δp
Свойства теплоносителя	Вязкость/теплоёмкость влияют на Q	Гликоль снижает мощность относительно воды
Скорости в портах	Слишком большие — шум/эрозия	Ориентир: обычно до ~5 м/с

Паяный или разборный? Сравнение вариантов

Критерий	Паяный ПТО	Разборный ПТО
Обслуживание	Безразборная промывка	Разборка, замена прокладок/пластин
Габариты/масса	Компактнее	Крупнее при той же мощности
Стоимость владения	Ниже стартовая	Гибкость и ремонтопригодность
Переменные режимы	Допустимы	Лучше для частых сервисов/грязных сред
Модернизация	Нет	Можно менять число пластин

Исходные данные для подбора

Назначение: отопление/ГВС/технология; требуемая мощность (кВт).
Температуры: на входе/выходе по обеим сторонам (например, 80/60 °C и 10/55 °C).
Расходы: целевые или допустимые (м³/ч) и предельные потери давления (кПа).
Среды: вода/гликоль/другое; требования к материалам пластин и уплотнений.
Ограничения по обвязке: диаметр труб, тип присоединений, компоновка узла.

Гидравлика, порты и скорости

Ориентиры для ПТО ~40 кВт	Типичный диапазон	Примечание
Присоединения	DN25–DN40 (резьба/фланец)	Зависит от расходов и Δp
Рабочее давление	6–16 бар	Выбирайте по факту системы
Рабочая температура	до 150 °C	Проверяйте класс уплотнений
Скорость в портах	0,6–3,5 м/с (до ~5 м/с)	Сдерживайте шум и эрозию
Число пластин (ориентир)	~20–60	Определяется режимом и ΔT_lm

Формулы и 2 примера расчёта

Пример 1 — ГВС ≈ 40 кВт по расходу воды
Нужно нагреть воду с 10 до 55 °C при расходе 0,8 м³/ч.
Формула: Q = G·c·Δt, где G — массовый расход, c≈4,187 кДж/(кг·К), Δt — подъём температуры.
0,8 м³/ч ≈ 0,222 кг/с; Δt = 45 K → Q ≈ 41,9 кВт.
Подбираем ПТО и насос под требуемый Δp и температурный график.

Пример 2 — Расход в первичном контуре 80/60 °C
Требуется 40 кВт. G = Q/(c·Δt) → G ≈ 40 / (4,187·20) ≈ 0,478 кг/с ≈ 1,72 м³/ч.
Проверяем скорость и потери давления → уточняем диаметр и схему каналов.

Для противотока при графиках 80/60 °C и 10/55 °C ΔT_lm ≈ 36 K — это хороший ориентир для оценки требуемой площади.

Чек-лист монтажа и пуска

Диагональное подключение (противоток), фильтры, воздухоотводчики, дренажи.
Запорные краны и байпас для обслуживания без остановки узла.
Термометры/манометры на входе/выходе обеих сторон, точки отбора.
Гибкие компенсаторы перед/после ПТО, исключение гидроударов.
Промывка участка трубопроводов перед вводом, плавное заполнение.
Опрессовка, проверка Δp/расходов/температур, фиксация режима в паспорте.

FAQ — пластинчатый теплообменник 40 кВт

Для чего хватает 40 кВт?

Часто — на узел ГВС/отопления небольшого объекта. Конкретно решает расчёт по вашим температурам и расходам.

Какой тип выбрать: паяный или разборный?

Паяный — компактнее и дешевле; разборный — сервис, ремонт и гибкость по числу пластин.

Какие скорости считать нормой?

В портах обычно 0,6–3,5 м/с (не выше ~5 м/с). Смотрите Δp и шум.

Нужен ли байпас?

Да, чтобы выводить ПТО на сервис без остановки узла. Байпас балансируют.

Как защитить ПТО от мусора?

Грязевики (Y-фильтры) перед ПТО на обеих сторонах, ревизия по перепаду.

Как учитывать антифриз?

Гликоль снижает мощность и повышает Δp — закладывают поправочные коэффициенты.

Можно ли нарастить мощность позже?

У разборных ПТО — да, увеличением числа пластин (в пределах рамы и давления).

Какой перепад давления допустим?

Часто ориентируются на 20–50 кПа на сторону; точное значение — по расчёту.

Нужны ли датчики?

Да: термометры и манометры на вход/выход; для ГВС/отопления — регулирование 3-ходовым клапаном.

Кто сделает подбор и схему?

ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru — расчёт, схема, спецификация и смета.
