Паяный теплообменник ТТ15-36Н-3.0

15 088 ₽

В наличии 41 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77871
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ15-36Н-3.0 — паяный пластинчатый теплообменник для ГВС и отопления: 9,2 кВт в режиме ГВС, 8,9 кВт в отоплении, 36 пластин, площадь 0,51 м², рабочее давление 30 бар.

Описание Характеристики

В наличии на складе: 41 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ15-36Н-3.0

Модель
Модель	ТТ15-36Н-3.0
Производство	Россия, бренд ТТ
Серия	ТТ15
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	36 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	4,5
Объём канала, л	0,03
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь

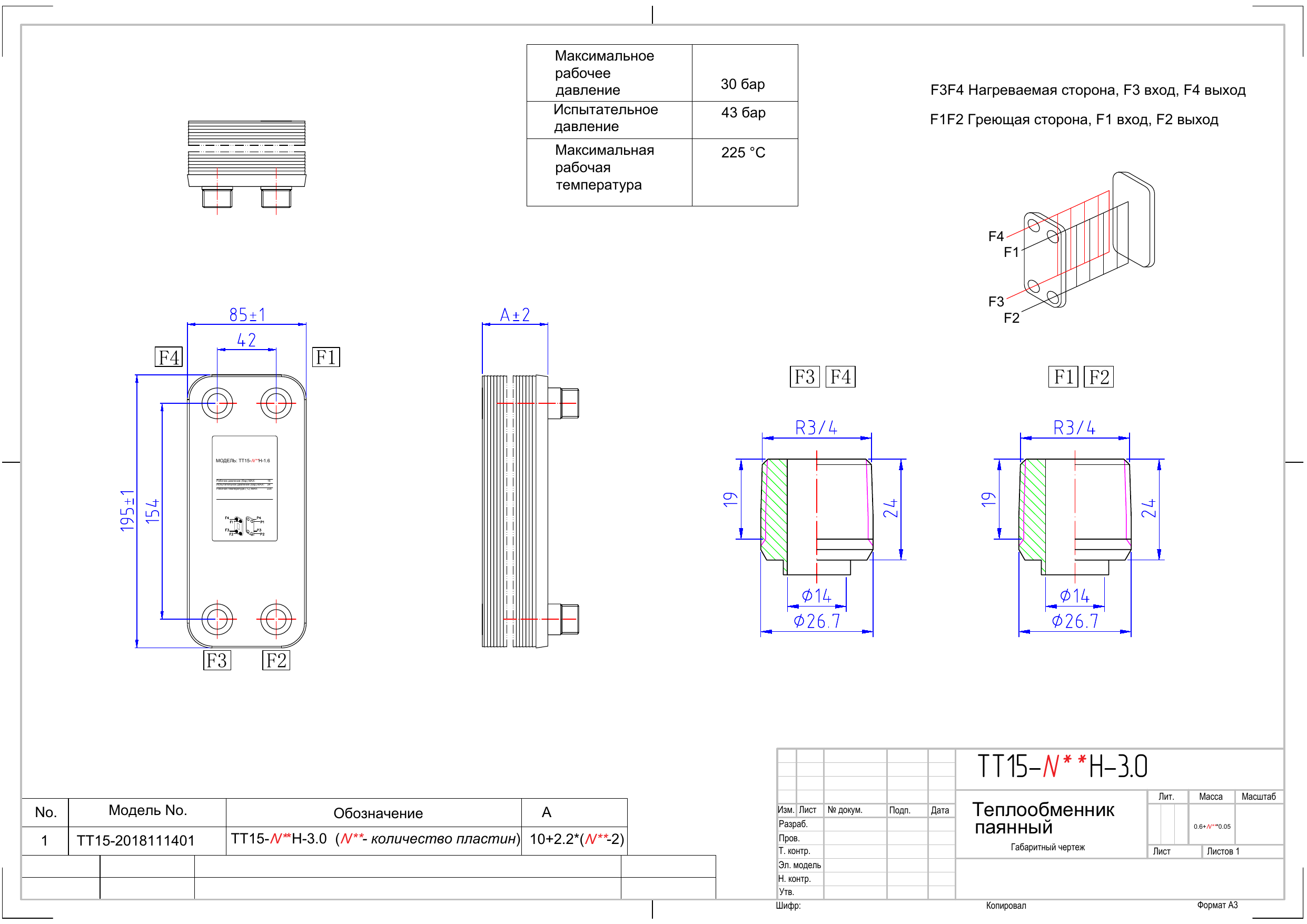

Присоединение	3/4" Male thread
Межцентровое расстояние портов, мм	по вертикали 154, по горизонтали 42
Размеры и масса
Габариты Ш × В × Г, мм	85 × 195 × 88,5
Длина пакета пластин, мм	88,5
Площадь теплообмена, м²	0,51
Площадь одной пластины, м²	0,015
Масса, кг	2,4
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 9
Отопление 90→70 / 60→80 °C, кВт	до 9

Назначение и мощность

Для воды и гликоля модель применяют в квартирном и поквартирном ГВС, контуре тёплого пола, тепловом насосе или малом котле. При режиме ГВС 70/40 → 5/60 °C она передаёт 9,2 кВт, при режиме отопления 90/70 → 60/80 °C — 8,9 кВт.

По рабочей площади 0,51 м² и 36 пластинам аппарат повторяет размерный шаг ТТ15-36Н; рядом стоят ТТ15-30Н-3.0 с 30 пластинами и 0,42 м² и ТТ15-40Н-3.0 с 40 пластинами и 0,57 м². Размер 85×195×88,48 мм, масса 2,4 кг, наружная резьба 3/4".

Как читать обозначение ТТ15-36Н-3.0

Обозначение ТТ15-36Н-3.0 читается так: ТТ15 — серия, пластина площадью 0,015 м²; 36 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,015 × (36 − 2) ≈ 0,51 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ15-36Н-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 36 пластин, или предложит соседний типоразмер серии ТТ15.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ15

В базовом исполнении на 30 бар серия ТТ15 есть в каталоге на 8, 10, 12, 14, 16, 18, 20, 24, 26, 30, 36, 40, 44, 50 пластин (пакет до 60).

На ступень меньше: ТТ15-30Н-3.0, 30 пл., 0,42 м²
На ступень больше: ТТ15-40Н-3.0, 40 пл., 0,57 м²

Вопросы о ТТ15-36Н-3.0

Какую мощность передаёт ТТ15-36Н-3.0?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 9,2 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 8,9 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 3.0 в обозначении ТТ15-36Н-3.0?

Это индекс рабочего давления: ТТ15-36Н-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ15-36Н-3.0?

Присоединение: 3/4" Male thread. Межцентровые расстояния портов: 154 мм по вертикали и 42 мм по горизонтали.

Чем ТТ15-36Н-3.0 отличается от ТТ15-40Н-3.0?

Числом пластин и площадью: у ТТ15-36Н-3.0 36 пластин и 0,51 м², у ТТ15-40Н-3.0 — 40 пластин и 0,57 м² (на 12 % больше). Пластина у них одна и та же, длина пакета у ТТ15-40Н-3.0 больше.
