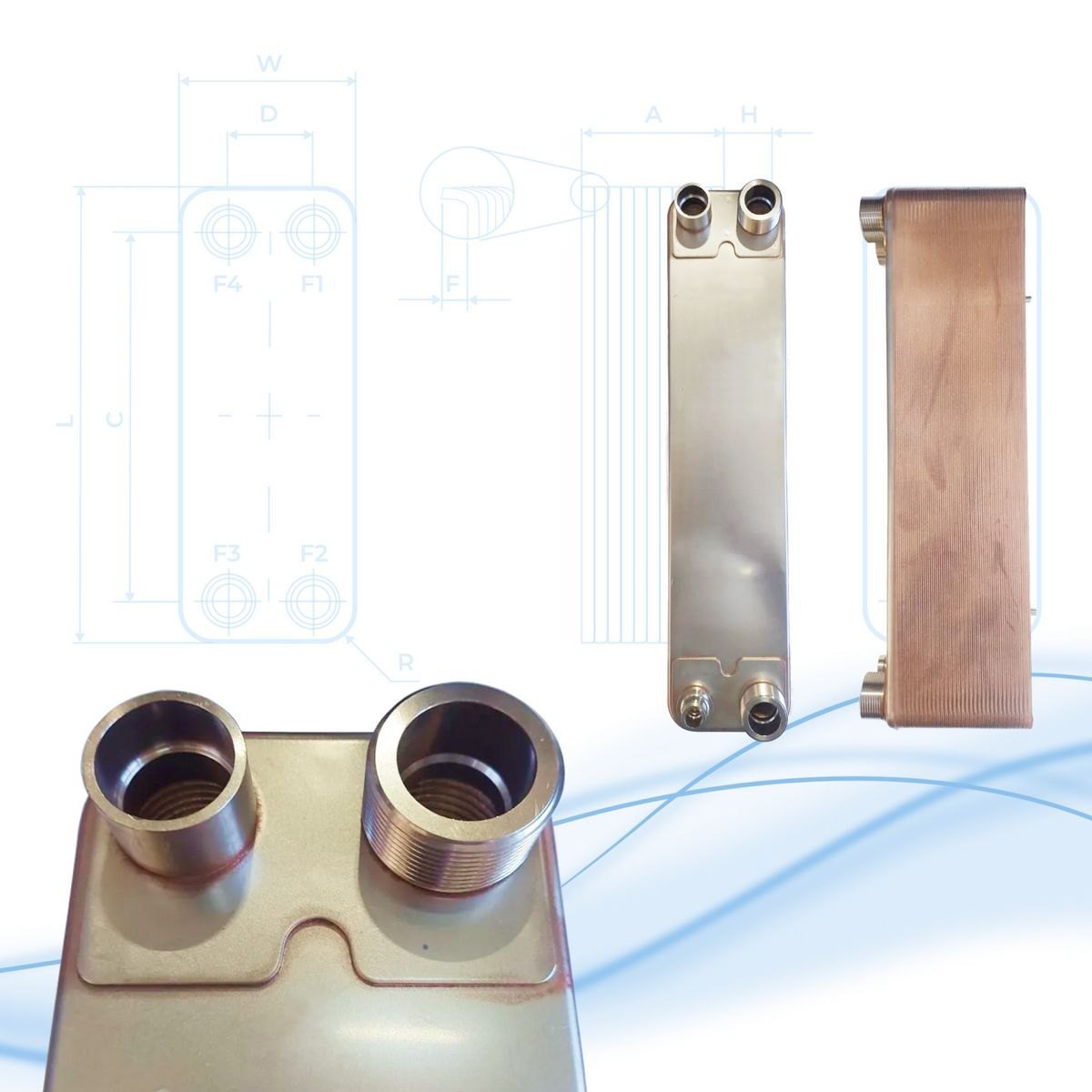

Паяный теплообменник ТТ95-20Н-4.5

64 825 ₽

В наличии 4 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78127
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ95-20Н-4.5 — базовый паяный пластинчатый теплообменник для воды и гликоля: 20 пластин, площадь теплообмена 1,71 м², давление 45 бар, масса 14 кг.

Описание Характеристики

В наличии на складе: 4 шт. Срок отгрузки подтвердим за 30 минут.

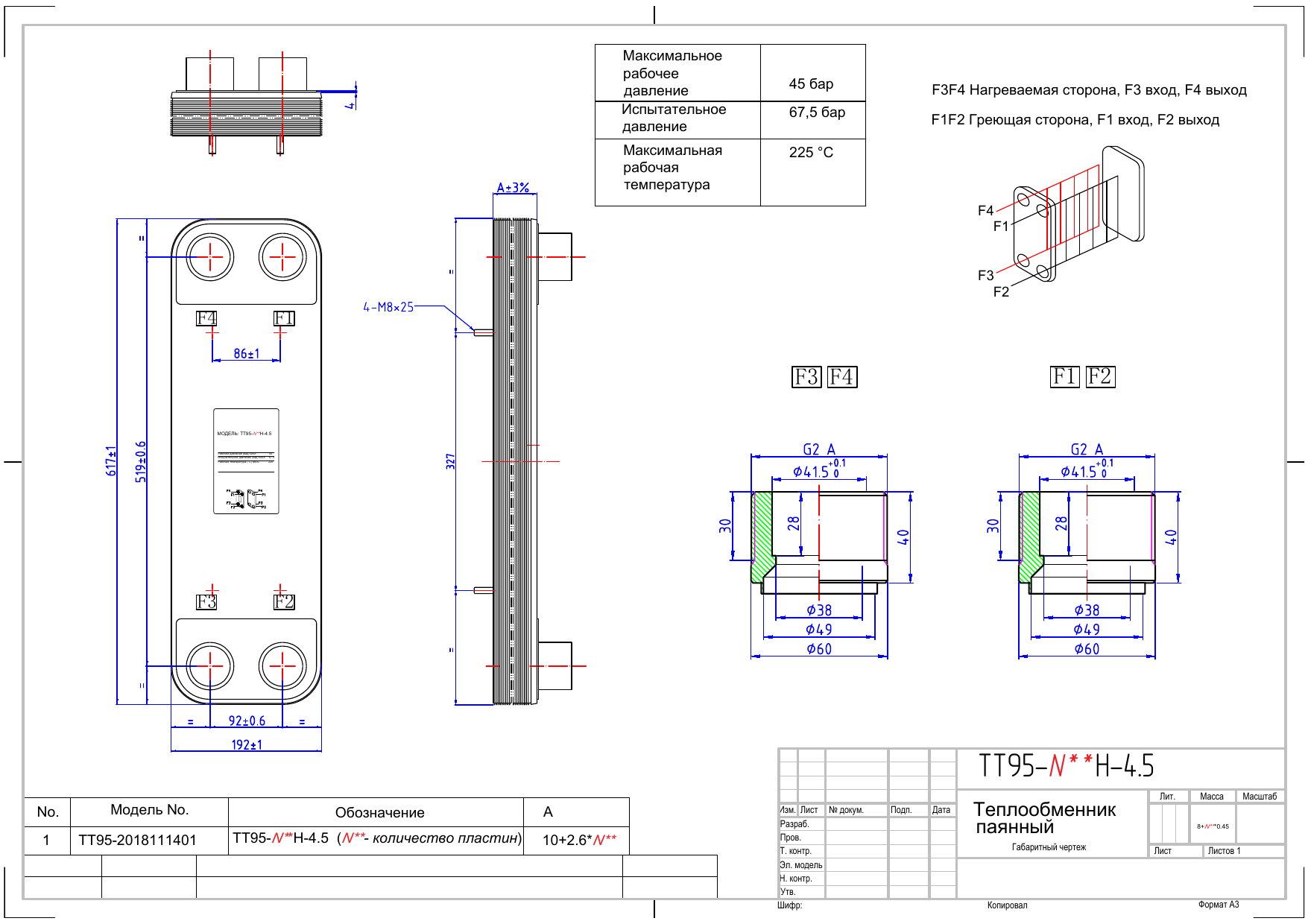

Технические характеристики ТТ95-20Н-4.5

Модель
Модель	ТТ95-20Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ95
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	20 (в серии до 240)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	51
Объём канала, л	0,21
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	универсальное присоединение: 2" наружная резьба/пайка вн. Диаметр 41.50
Межцентровое расстояние портов, мм	по вертикали 519, по горизонтали 92
Размеры и масса
Габариты Ш × В × Г, мм	191 × 616 × 64,2
Длина пакета пластин, мм	64,2
Площадь теплообмена, м²	1,71
Площадь одной пластины, м²	0,095
Масса, кг	14
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 17
Отопление 90→70 / 60→80 °C, кВт	до 103

Назначение и мощность

Аппарат подходит для ИТП многоквартирного дома, ГВС гостиницы или спорткомплекса, а также технологического охлаждения. Базовое исполнение рассчитано на воду и гликоль; площадь теплообмена составляет 1,71 м² при максимальном расходе 51 м³/ч. Рабочее давление — 45 бар, температурный диапазон — от −50 до +200 °C.

ТТ95-20Н-4.5 — компактная модель ряда: 20 пластин и площадь 1,71 м², тогда как соседняя ТТ95-26Н-4.5 имеет 26 пластин и 2,28 м². Габариты 191×616×64,2 мм и масса 14 кг облегчают размещение в узле. Присоединение универсальное: 2" наружная резьба или пайка с внутренним диаметром 41,50 мм.

Как читать обозначение ТТ95-20Н-4.5

Обозначение ТТ95-20Н-4.5 читается так: ТТ95 — серия, пластина площадью 0,095 м²; 20 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,095 × (20 − 2) ≈ 1,71 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ95-20Н-4.5 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 20 пластин, или предложит соседний типоразмер серии ТТ95.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ95

В базовом исполнении на 45 бар серия ТТ95 есть в каталоге на 20, 26, 30, 40, 50, 60, 70, 80, 90, 100, 120 пластин (пакет до 240).

На ступень больше: ТТ95-26Н-4.5, 26 пл., 2,28 м²

Вопросы о ТТ95-20Н-4.5

Какую мощность передаёт ТТ95-20Н-4.5?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 170 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 103 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 4.5 в обозначении ТТ95-20Н-4.5?

Это индекс рабочего давления: ТТ95-20Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ95-20Н-4.5?

Присоединение универсальное: 2" наружная резьба/пайка вн. Диаметр 41.50. Межцентровые расстояния портов: 519 мм по вертикали и 92 мм по горизонтали.

Чем ТТ95-20Н-4.5 отличается от ТТ95-26Н-4.5?

Числом пластин и площадью: у ТТ95-20Н-4.5 20 пластин и 1,71 м², у ТТ95-26Н-4.5 — 26 пластин и 2,28 м² (на 33 % больше). Пластина у них одна и та же, длина пакета у ТТ95-26Н-4.5 больше.
