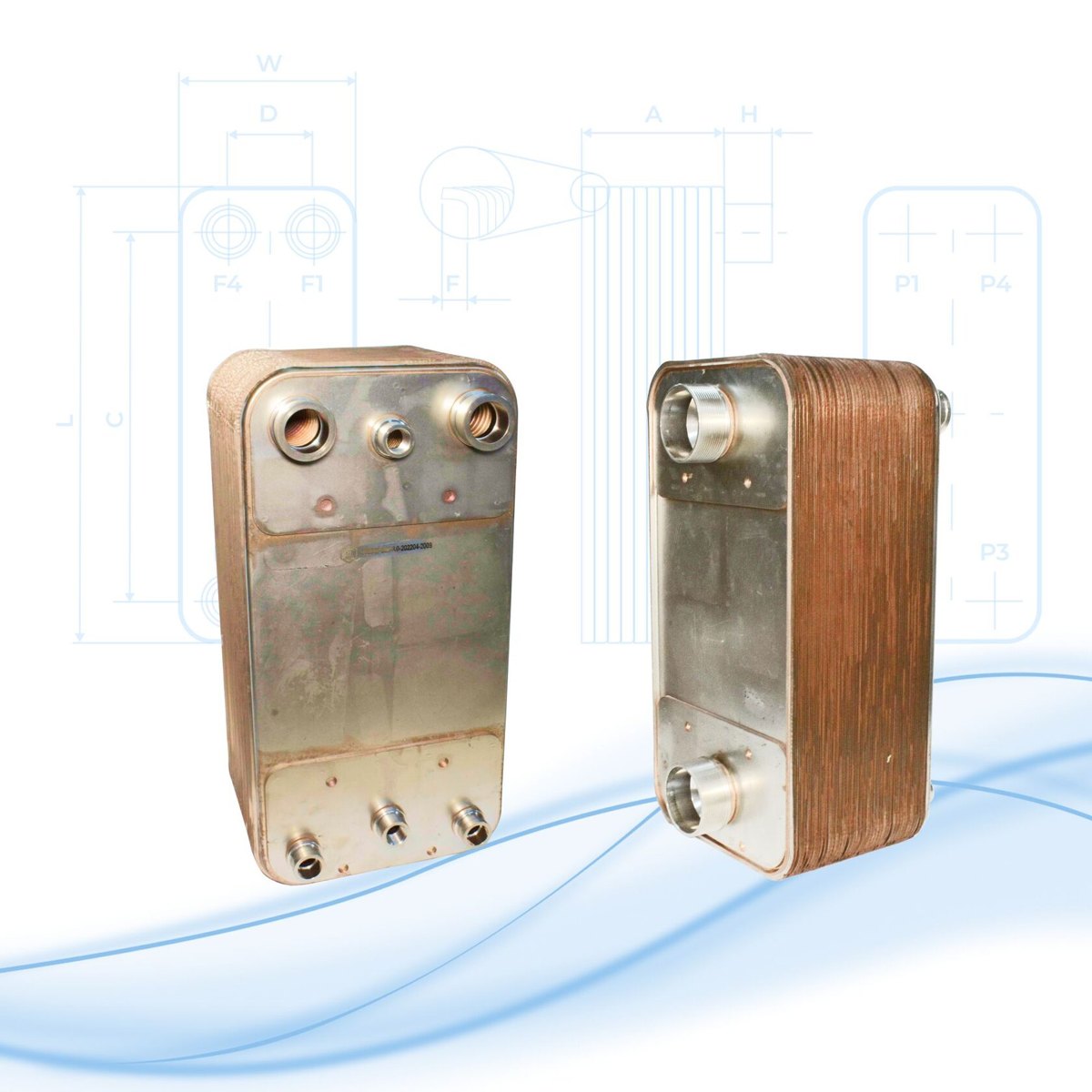

Паяный теплообменник ТТ27R-50Н-4.5

35 739 ₽

В наличии 11 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77998
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ27R-50Н-4.5 — фреоновый паяный пластинчатый теплообменник для холодильного контура: 50 пластин, площадь теплообмена 1,3 м², рабочее давление 45 бар, масса 6,5 кг.

Описание Характеристики

В наличии на складе: 11 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ27R-50Н-4.5

Модель
Модель	ТТ27R-50Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ27
Тип	паяный пластинчатый теплообменник
Исполнение	R — фреоновое исполнение
Число пластин	50 (в серии до 120)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	13
Объём канала, л	0,054
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	F4: 28.7, F3: 22,3 мм, под пайку , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.36
Межцентровое расстояние портов, мм	по вертикали 250, по горизонтали 50
Размеры и масса
Габариты Ш × В × Г, мм	111 × 310 × 121,5
Длина пакета пластин, мм	121,5
Площадь теплообмена, м²	1,3
Площадь одной пластины, м²	0,027
Масса, кг	6,5

Назначение и мощность

Фреоновый аппарат используют в холодильном контуре для передачи тепла между средами. Площадь теплообмена составляет 1,3 м² при 50 пластинах. Рабочее давление — 45 бар, температурный диапазон — -50…+200 °C. Эти параметры определяют область подбора модели для холодильной установки и требования к трубной обвязке при пайке и резьбовом подключении.

ТТ27R-40Н-4.5 рассчитан на 40 пластин и 1,03 м², ТТ27R-60Н-4.5 — на 60 пластин и 1,57 м²; текущая модель занимает промежуточную позицию. Габариты 111 × 310 × 121,5 мм и масса 6,5 кг важны при выборе опоры. F1/F2 используют наружную резьбу 1" или пайку с внутренним диаметром 22,36, F3 — пайку 22,3, F4 — 28,7.

Как читать обозначение ТТ27R-50Н-4.5

Обозначение ТТ27R-50Н-4.5 читается так: ТТ27 — серия, пластина площадью 0,027 м²; R — фреоновое исполнение; 50 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,027 × (50 − 2) ≈ 1,3 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ27R-50Н-4.5 под ваш объект, пришлите: хладагент, температуры кипения и конденсации, холодопроизводительность или тепловую мощность, перегрев и переохлаждение. Инженер посчитает режим и скажет, хватает ли 50 пластин, или предложит соседний типоразмер серии ТТ27.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ27

В исполнении R на 45 бар серия ТТ27 есть в каталоге на 10, 14, 20, 30, 40, 50, 60 пластин (пакет до 120).

На ступень меньше: ТТ27R-40Н-4.5, 40 пл., 1,03 м²
На ступень больше: ТТ27R-60Н-4.5, 60 пл., 1,57 м²

Вопросы о ТТ27R-50Н-4.5

Какую мощность передаёт ТТ27R-50Н-4.5?

Мощность зависит от сред и температур. Площадь теплообмена 1,3 м², 50 пластин; точное значение даст расчёт под ваш режим.

Что значит 4.5 в обозначении ТТ27R-50Н-4.5?

Это индекс рабочего давления: ТТ27R-50Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ27R-50Н-4.5?

Присоединение: F4: 28.7, F3: 22,3 мм, под пайку , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.36. Межцентровые расстояния портов: 250 мм по вертикали и 50 мм по горизонтали.

Чем ТТ27R-50Н-4.5 отличается от ТТ27R-60Н-4.5?

Числом пластин и площадью: у ТТ27R-50Н-4.5 50 пластин и 1,3 м², у ТТ27R-60Н-4.5 — 60 пластин и 1,57 м² (на 21 % больше). Пластина у них одна и та же, длина пакета у ТТ27R-60Н-4.5 больше.
