Паяный теплообменник ТТ36-40Н-3.0

34 996 ₽

В наличии 18 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78023
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ36-40Н-3.0 — паяный пластинчатый теплообменник для ГВС и отопления: 105 кВт в режиме ГВС, 67 кВт в режиме отопления, 40 пластин, площадь 1,37 м².

Описание Характеристики

В наличии на складе: 18 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ36-40Н-3.0

Модель
Модель	ТТ36-40Н-3.0
Производство	Россия, бренд ТТ
Серия	ТТ36
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	40 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	4,5
Объём канала, л	0,06
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	3/4" Male thread

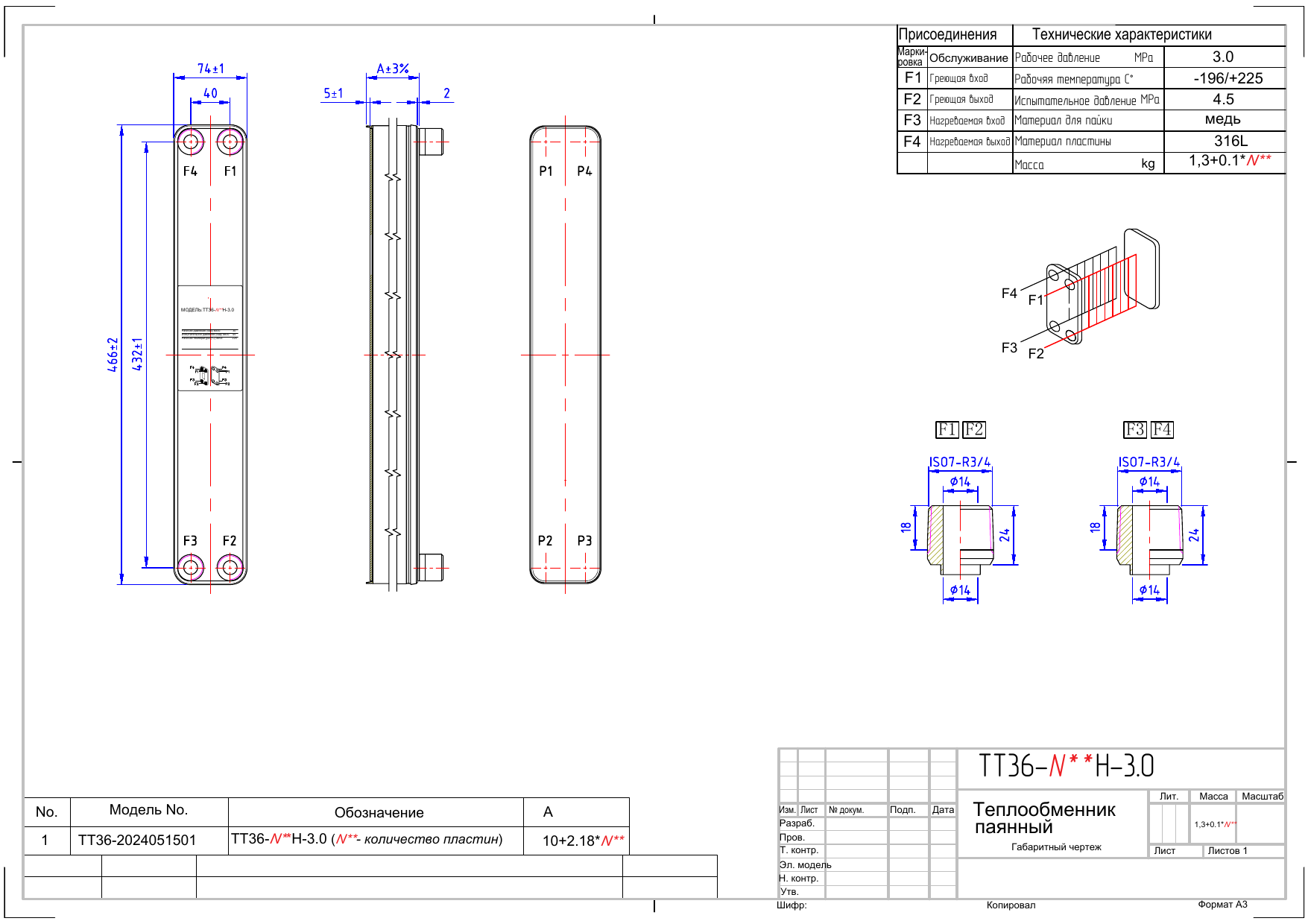

Межцентровое расстояние портов, мм	по вертикали 432, по горизонтали 40
Размеры и масса
Габариты Ш × В × Г, мм	74 × 466 × 97,2
Длина пакета пластин, мм	97,2
Площадь теплообмена, м²	1,37
Площадь одной пластины, м²	0,036
Масса, кг	5,3
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 105
Отопление 90→70 / 60→80 °C, кВт	до 67

Назначение и мощность

ТТ36-40Н-3.0 подходит для ИТП многоквартирного дома, ГВС гостиницы или спорткомплекса и технологического охлаждения. Для режима ГВС 70/40 → 5/60 °C указана мощность 105 кВт, для режима отопления 90/70 → 60/80 °C — 67 кВт. Базовое исполнение использует воду и гликоль и рассчитано на жидкостную схему теплообмена. Рабочие условия модели: давление 30 бар и температура от -50 до +200 °C.

Площадь 1,37 м² и 40 пластин ставят модель между ТТ36-30Н-3.0 с 30 пластинами и 1,01 м² и ТТ36-50Н-3.0 с 50 пластинами и 1,73 м². Размер 74×466×97,2 мм, масса 5,3 кг. Наружная резьба 3/4" определяет присоединение, а межцентровые расстояния равны 432 и 40 мм. Рабочее давление составляет 30 бар, максимальный расход — 4,5 м³/ч.

Как читать обозначение ТТ36-40Н-3.0

Обозначение ТТ36-40Н-3.0 читается так: ТТ36 — серия, пластина площадью 0,036 м²; 40 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,036 × (40 − 2) ≈ 1,37 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ36-40Н-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 40 пластин, или предложит соседний типоразмер серии ТТ36.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ36

В базовом исполнении на 30 бар серия ТТ36 есть в каталоге на 10, 20, 30, 40, 50, 60 пластин (пакет до 60).

На ступень меньше: ТТ36-30Н-3.0, 30 пл., 1,01 м²
На ступень больше: ТТ36-50Н-3.0, 50 пл., 1,73 м²

Вопросы о ТТ36-40Н-3.0

Какую мощность передаёт ТТ36-40Н-3.0?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 105 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 67 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 3.0 в обозначении ТТ36-40Н-3.0?

Это индекс рабочего давления: ТТ36-40Н-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ36-40Н-3.0?

Присоединение: 3/4" Male thread. Межцентровые расстояния портов: 432 мм по вертикали и 40 мм по горизонтали.

Чем ТТ36-40Н-3.0 отличается от ТТ36-50Н-3.0?

Числом пластин и площадью: у ТТ36-40Н-3.0 40 пластин и 1,37 м², у ТТ36-50Н-3.0 — 50 пластин и 1,73 м² (на 26 % больше). Пластина у них одна и та же, длина пакета у ТТ36-50Н-3.0 больше.
