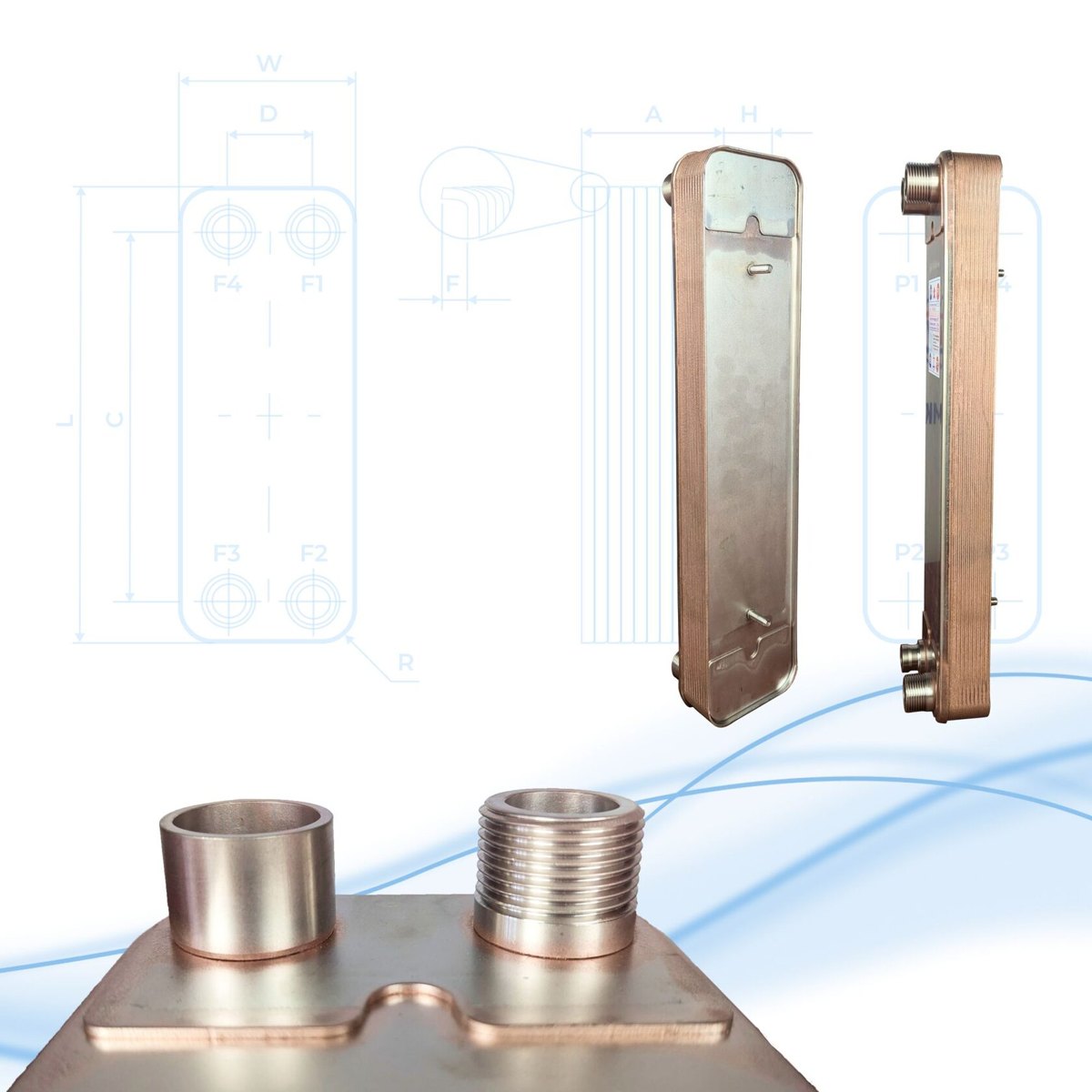

Паяный теплообменник ТТ130-160Н-4.5

315 612 ₽

Под заказ · срок поставки назовём по запросу

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77812
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ130-160Н-4.5 — паяный пластинчатый теплообменник для воды и гликоля: 1145 кВт в режиме ГВС 70/40 → 5/60 °C, 758 кВт в режиме отопления 90/70 → 60/80 °C, 20,54 м² и 160 пластин.

Описание Характеристики

Нет в наличии. Поставка под заказ, срок назовём по запросу.

Есть на складе — ближайшие по числу пластин:

ТТ130-120Н-4.5, 120 пластин — 4 шт., 245 451 ₽

Технические характеристики ТТ130-160Н-4.5

Модель
Модель	ТТ130-160Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ130
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	160 (в серии до 270)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	32
Объём канала, л	0,22
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	универсальное присоединение: 2" наружная резьба/пайка вн. Диаметр 41.51
Межцентровое расстояние портов, мм	по вертикали 456, по горизонтали 174
Размеры и масса
Габариты Ш × В × Г, мм	247 × 529 × 381,6
Длина пакета пластин, мм	381,6
Площадь теплообмена, м²	20,54
Площадь одной пластины, м²	0,13
Масса, кг	77
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 1145
Отопление 90→70 / 60→80 °C, кВт	до 759

Назначение и мощность

Модель используют в ЦТП и котельных, промышленном охлаждении оборудования и системах рекуперации тепла. В режиме ГВС 70/40 → 5/60 °C мощность достигает 1145 кВт, в режиме отопления 90/70 → 60/80 °C — 758 кВт. Базовое исполнение предназначено для воды и гликоля, рабочее давление — 45 бар.

ТТ130-160Н-4.5 имеет больше пластин и площади, чем ТТ130-120Н-4.5: 120 пластин и 15,34 м², но меньше ТТ130-190Н-4.5: 190 пластин и 24,44 м². Размеры корпуса — 247×529×381,6 мм, масса — 77 кг. Присоединение 2" выполнено под наружную резьбу или пайку с внутренним диаметром 41,51 мм; межцентры — 456 мм и 174 мм.

Как читать обозначение ТТ130-160Н-4.5

Обозначение ТТ130-160Н-4.5 читается так: ТТ130 — серия, пластина площадью 0,13 м²; 160 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,13 × (160 − 2) ≈ 20,54 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ130-160Н-4.5 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 160 пластин, или предложит соседний типоразмер серии ТТ130.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ130

В базовом исполнении на 45 бар серия ТТ130 есть в каталоге на 24, 30, 36, 40, 44, 50, 60, 70, 80, 90, 100, 120, 160, 190 пластин (пакет до 270).

На ступень меньше: ТТ130-120Н-4.5, 120 пл., 15,34 м²
На ступень больше: ТТ130-190Н-4.5, 190 пл., 24,44 м²

Вопросы о ТТ130-160Н-4.5

Какую мощность передаёт ТТ130-160Н-4.5?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 1145 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 758 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 4.5 в обозначении ТТ130-160Н-4.5?

Это индекс рабочего давления: ТТ130-160Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ130-160Н-4.5?

Присоединение универсальное: 2" наружная резьба/пайка вн. Диаметр 41.51. Межцентровые расстояния портов: 456 мм по вертикали и 174 мм по горизонтали.

Чем ТТ130-160Н-4.5 отличается от ТТ130-190Н-4.5?

Числом пластин и площадью: у ТТ130-160Н-4.5 160 пластин и 20,54 м², у ТТ130-190Н-4.5 — 190 пластин и 24,44 м² (на 19 % больше). Пластина у них одна и та же, длина пакета у ТТ130-190Н-4.5 больше.
