Паяный теплообменник ТТ36Z-30Н-3.0

29 502 ₽

В наличии 11 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78026
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ36Z-30Н-3.0 — паяный пластинчатый теплообменник в разнесённом исполнении: 84 кВт для ГВС, 53 кВт для отопления, 30 пластин, площадь 1,01 м².

Описание Характеристики

В наличии на складе: 11 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ36Z-30Н-3.0

Модель
Модель	ТТ36Z-30Н-3.0
Производство	Россия, бренд ТТ
Серия	ТТ36
Тип	паяный пластинчатый теплообменник
Исполнение	Z — разнесённое исполнение
Число пластин	30 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	4,5
Объём канала, л	0,06
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	3/4" Male thread

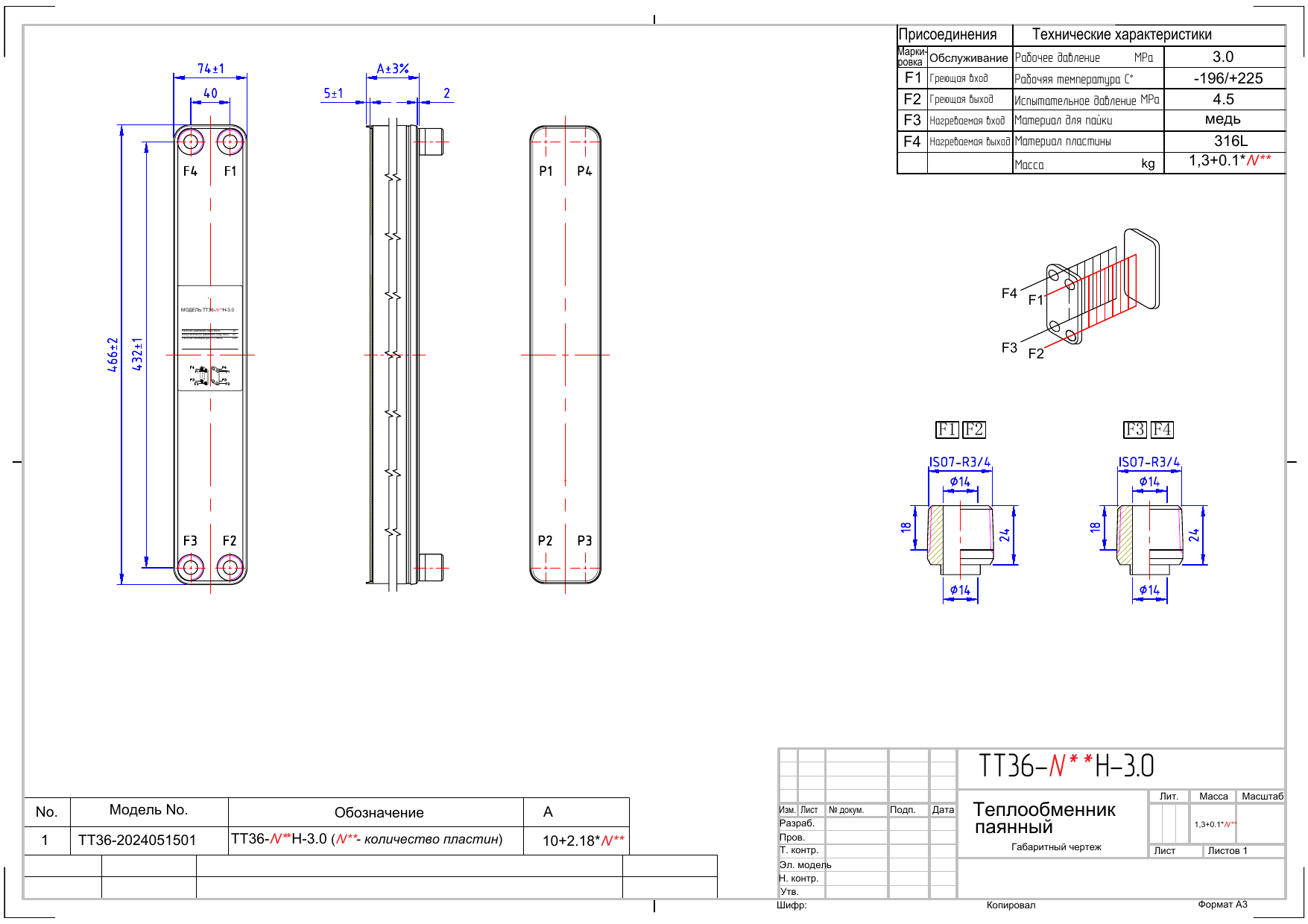

Межцентровое расстояние портов, мм	по вертикали 432, по горизонтали 40
Размеры и масса
Габариты Ш × В × Г, мм	74 × 466 × 75,4
Длина пакета пластин, мм	75,4
Площадь теплообмена, м²	1,01
Площадь одной пластины, м²	0,036
Масса, кг	4,3
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 84
Отопление 90→70 / 60→80 °C, кВт	до 53

Назначение и мощность

ТТ36Z-30Н-3.0 применяют в ИТП многоквартирного дома, для ГВС гостиницы или спорткомплекса и технологического охлаждения. В режиме ГВС 70/40 → 5/60 °C мощность равна 84 кВт, в режиме отопления 90/70 → 60/80 °C — 53 кВт. Разнесённое исполнение Z позволяет расположить части аппарата отдельно в схеме, сохраняя передачу тепла через 30 пластин.

Модель меньше ТТ36Z-40Н-3.0: у соседа 40 пластин и площадь 1,37 м², у этой версии 1,01 м². Размер 74×466×75,4 мм и масса 4,3 кг учитывают при выборе точки крепления и трассы. Присоединение — наружная резьба 3/4"; вертикальный межцентр 432 мм, горизонтальный 40 мм. Рабочее давление — 30 бар, максимальный расход — 4,5 м³/ч.

Как читать обозначение ТТ36Z-30Н-3.0

Обозначение ТТ36Z-30Н-3.0 читается так: ТТ36 — серия, пластина площадью 0,036 м²; Z — разнесённое исполнение; 30 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,036 × (30 − 2) ≈ 1,01 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ36Z-30Н-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 30 пластин, или предложит соседний типоразмер серии ТТ36.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ36

В исполнении Z на 30 бар серия ТТ36 есть в каталоге на 30, 40, 50, 60 пластин (пакет до 60).

На ступень больше: ТТ36Z-40Н-3.0, 40 пл., 1,37 м²

Вопросы о ТТ36Z-30Н-3.0

Какую мощность передаёт ТТ36Z-30Н-3.0?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 84 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 53 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 3.0 в обозначении ТТ36Z-30Н-3.0?

Это индекс рабочего давления: ТТ36Z-30Н-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ36Z-30Н-3.0?

Присоединение: 3/4" Male thread. Межцентровые расстояния портов: 432 мм по вертикали и 40 мм по горизонтали.

Чем ТТ36Z-30Н-3.0 отличается от ТТ36Z-40Н-3.0?

Числом пластин и площадью: у ТТ36Z-30Н-3.0 30 пластин и 1,01 м², у ТТ36Z-40Н-3.0 — 40 пластин и 1,37 м² (на 36 % больше). Пластина у них одна и та же, длина пакета у ТТ36Z-40Н-3.0 больше.
