Паяный теплообменник ТТ50C-2-52L-3.0

60 370 ₽

В наличии 4 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78097
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ50C-2-52L-3.0 — комбинированный паяный пластинчатый теплообменник с разными присоединительными штуцерами: 52 пластины и рабочее давление 30 бар для схем с двумя размерами подключения.

Описание Характеристики

В наличии на складе: 4 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ50C-2-52L-3.0

Модель
Модель	ТТ50C-2-52L-3.0
Производство	Россия, бренд ТТ
Серия	ТТ50
Тип	паяный пластинчатый теплообменник
Исполнение	C — комбинированные штуцера разных размеров
Число пластин	52 (в серии до 120)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	16
Объём канала, л	0,095
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь

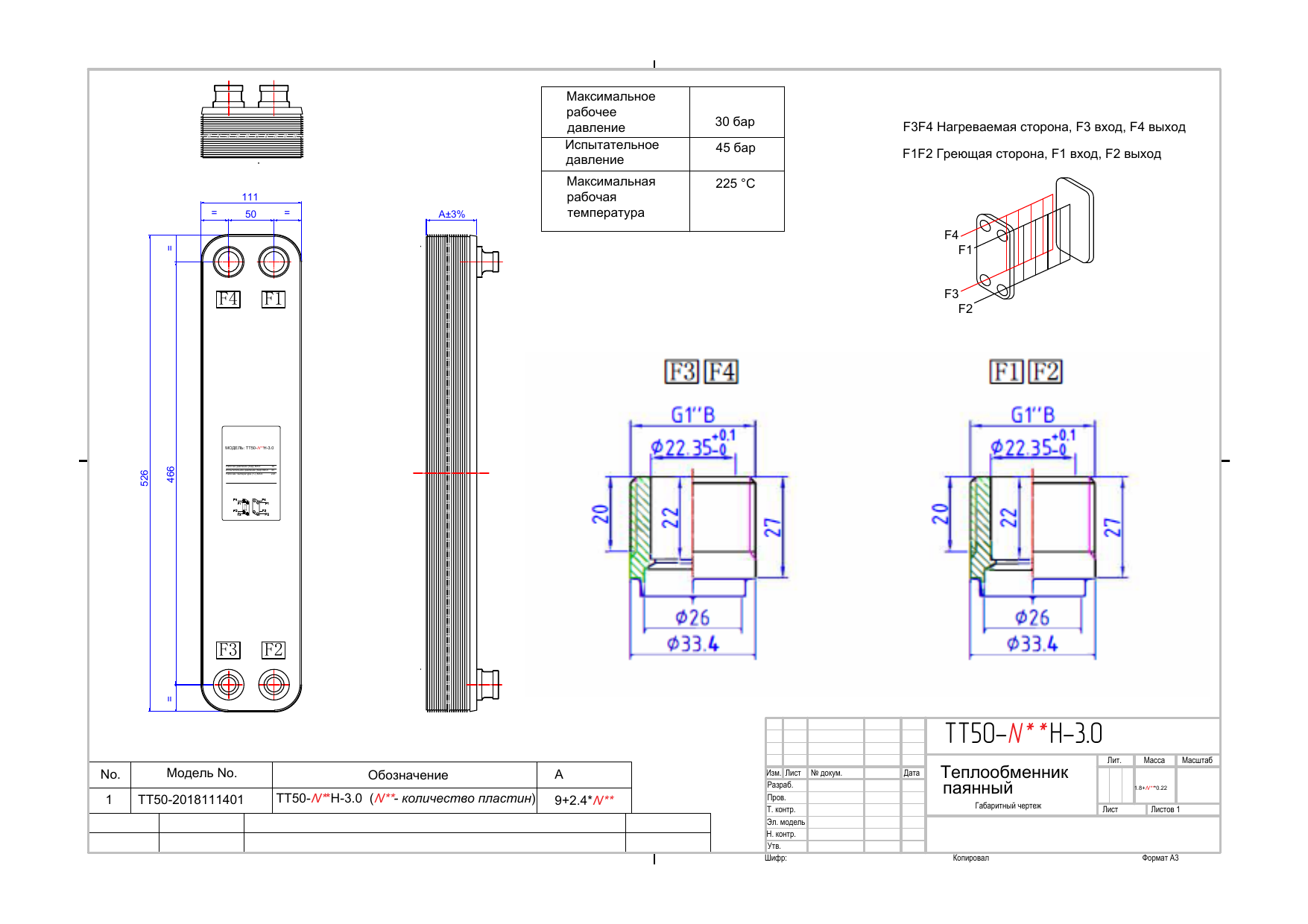

Присоединение	универсальное присоединение: F3/P3: 1" наружная резьба/пайка вн. Диаметр 22.35; F2/Р2- универсальное присоединение: 1,25" наружная резьба/пайка вн. Диаметр28
Межцентровое расстояние портов, мм	по вертикали 466, по горизонтали 50
Размеры и масса
Габариты Ш × В × Г, мм	111 × 526 × —

Назначение и мощность

Комбинированное исполнение предназначено для трубопроводной схемы, где разные стороны требуют разных размеров штуцеров. Теплообменник содержит 52 пластины и рассчитан на рабочее давление 30 бар. Для F3/P3 предусмотрены наружная резьба 1 дюйм или пайка с внутренним диаметром 22,35 мм; для F2/Р2 — наружная резьба 1,25 дюйма или пайка с внутренним диаметром 28 мм. Для ТТ50C-2-52L-3.0 рабочую схему подбирают по 52 пластинам и рабочему давлению 30,0 бар.

В серии рядом указаны ТТ50C-50Н-3.0 (FT) с 50 пластинами и площадью 2,4 м² и ТТ50C-60Н-3.0 с 60 пластинами и 2,9 м². Для ТТ50C-2-52L-3.0 собственная площадь не задана. Габарит 111×526 мм облегчает привязку по ширине и высоте, а глубина и масса не указаны. Монтаж ТТ50C-2-52L-3.0 привязывают по ширине 111,0 мм и высоте 526,0 мм.

Как читать обозначение ТТ50C-2-52L-3.0

Обозначение ТТ50C-2-52L-3.0 читается так: ТТ50 — серия; C — комбинированное (штуцера разного размера) исполнение; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Подбор и заказ

Чтобы проверить ТТ50C-2-52L-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 52 пластины, или предложит соседний типоразмер серии ТТ50.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ50

В исполнении C на 30 бар серия ТТ50 есть в каталоге на 30, 32, 40, 50, 52, 60, 70, 80, 100 пластин (пакет до 120).

На ступень меньше: ТТ50C-50Н-3.0 (FT), 50 пл., 2,4 м²
На ступень больше: ТТ50C-60Н-3.0, 60 пл., 2,9 м²

Вопросы о ТТ50C-2-52L-3.0

Что значит 3.0 в обозначении ТТ50C-2-52L-3.0?

Это индекс рабочего давления: ТТ50C-2-52L-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ50C-2-52L-3.0?

Присоединение универсальное: F3/P3: 1" наружная резьба/пайка вн. Диаметр 22.35; F2/Р2- универсальное присоединение: 1,25" наружная резьба/пайка вн. Диаметр28. Межцентровые расстояния портов: 466 мм по вертикали и 50 мм по горизонтали.

Можно ли ТТ50C-2-52L-3.0 использовать с фреоном?

Нет. ТТ50C-2-52L-3.0 рассчитан на воду и гликолевые смеси. Для хладагента в серии ТТ50 есть исполнение R — его подбираем расчётом под хладагент и температуры.
