Паяный теплообменник ТТ27S-30L-3.0

27 987 ₽

В наличии 10 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78002
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ27S-30L-3.0 — паровой паяный пластинчатый теплообменник: 30 пластин, площадь теплообмена 0,76 м², рабочее давление 30 бар, габариты 111 × 310 × 75,3 мм.

Описание Характеристики

В наличии на складе: 10 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ27S-30L-3.0

Модель
Модель	ТТ27S-30L-3.0
Производство	Россия, бренд ТТ
Серия	ТТ27
Тип	паяный пластинчатый теплообменник
Исполнение	S — паровое исполнение
Число пластин	30 (в серии до 120)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	13
Объём канала, л	0,054
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь

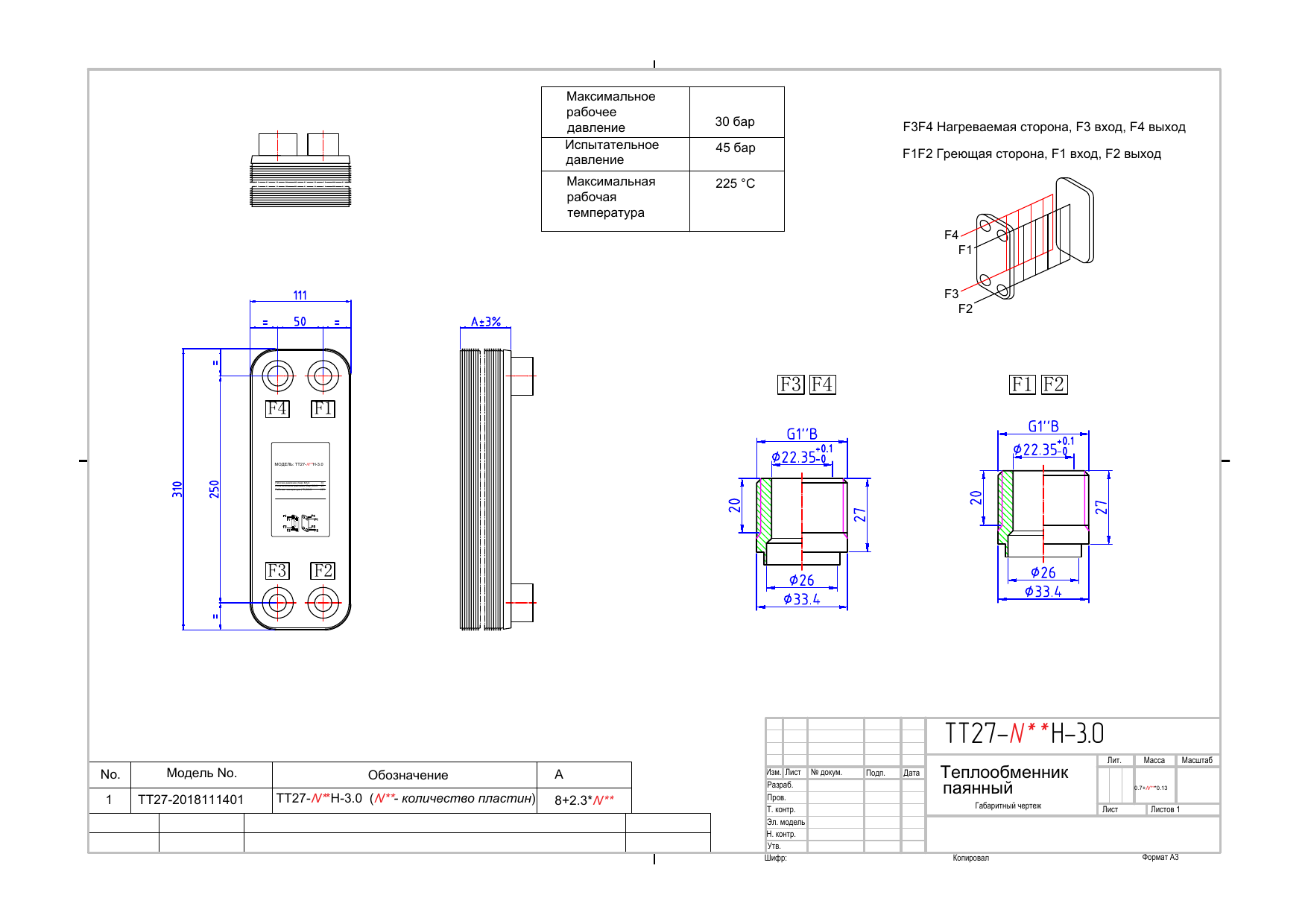

Присоединение	универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.35
Межцентровое расстояние портов, мм	по вертикали 250, по горизонтали 50
Размеры и масса
Габариты Ш × В × Г, мм	111 × 310 × 75,3
Длина пакета пластин, мм	75,3
Площадь теплообмена, м²	0,76
Площадь одной пластины, м²	0,027
Масса, кг	4,7

Назначение и мощность

Паровое исполнение используют для нагрева рабочей среды паром в составе технологического или теплового узла. Теплообменная площадь модели составляет 0,76 м² при 30 пластинах. Рабочее давление — 30 бар, температурный диапазон — -50…+200 °C. Аппарат подбирают по этим значениям и по доступному месту для подключения трубной обвязки.

ТТ27S-20L-3.0 имеет 20 пластин и 0,49 м², а ТТ27S-40L-3.0 — 40 пластин и 1,03 м²; данная версия занимает середину ряда. Размер 111 × 310 × 75,3 мм и масса 4,7 кг требуют учёта глубины и веса при фиксации. Универсальное присоединение сочетает наружную резьбу 1" и пайку с внутренним диаметром 22,35.

Как читать обозначение ТТ27S-30L-3.0

Обозначение ТТ27S-30L-3.0 читается так: ТТ27 — серия, пластина площадью 0,027 м²; S — паровое исполнение; 30 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,027 × (30 − 2) ≈ 0,76 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ27S-30L-3.0 под ваш объект, пришлите: давление пара, нагреваемую среду, её температуры на входе и выходе и расход. Инженер посчитает режим и скажет, хватает ли 30 пластин, или предложит соседний типоразмер серии ТТ27.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ27

В исполнении S на 30 бар серия ТТ27 есть в каталоге на 10, 20, 30, 40, 50, 60 пластин (пакет до 120).

На ступень меньше: ТТ27S-20L-3.0, 20 пл., 0,49 м²
На ступень больше: ТТ27S-40L-3.0, 40 пл., 1,03 м²

Вопросы о ТТ27S-30L-3.0

Какую мощность передаёт ТТ27S-30L-3.0?

Мощность зависит от сред и температур. Площадь теплообмена 0,76 м², 30 пластин; точное значение даст расчёт под ваш режим.

Что значит 3.0 в обозначении ТТ27S-30L-3.0?

Это индекс рабочего давления: ТТ27S-30L-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ27S-30L-3.0?

Присоединение универсальное: 1" наружная резьба/пайка вн. Диаметр 22.35. Межцентровые расстояния портов: 250 мм по вертикали и 50 мм по горизонтали.

Чем ТТ27S-30L-3.0 отличается от ТТ27S-40L-3.0?

Числом пластин и площадью: у ТТ27S-30L-3.0 30 пластин и 0,76 м², у ТТ27S-40L-3.0 — 40 пластин и 1,03 м² (на 36 % больше). Пластина у них одна и та же, длина пакета у ТТ27S-40L-3.0 больше.
