Паяный теплообменник ТТ250EQ-120Н-4.5

689 654 ₽

В наличии 1 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77963
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ250EQ-120Н-4.5 — паяный пластинчатый теплообменник серии ТТ250 для передачи тепла; 120 пластин, площадь теплообмена 29,5 м², рабочее давление 45 бар, максимальный расход 280 м³/ч.

Описание Характеристики

В наличии на складе: 1 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ250EQ-120Н-4.5

Модель
Модель	ТТ250EQ-120Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ250
Тип	паяный пластинчатый теплообменник
Исполнение	EQ — по обозначению модели
Число пластин	120 (в серии до 300)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	280
Объём канала, л	0,55
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	по запросу предоставляется чертеж исполнения

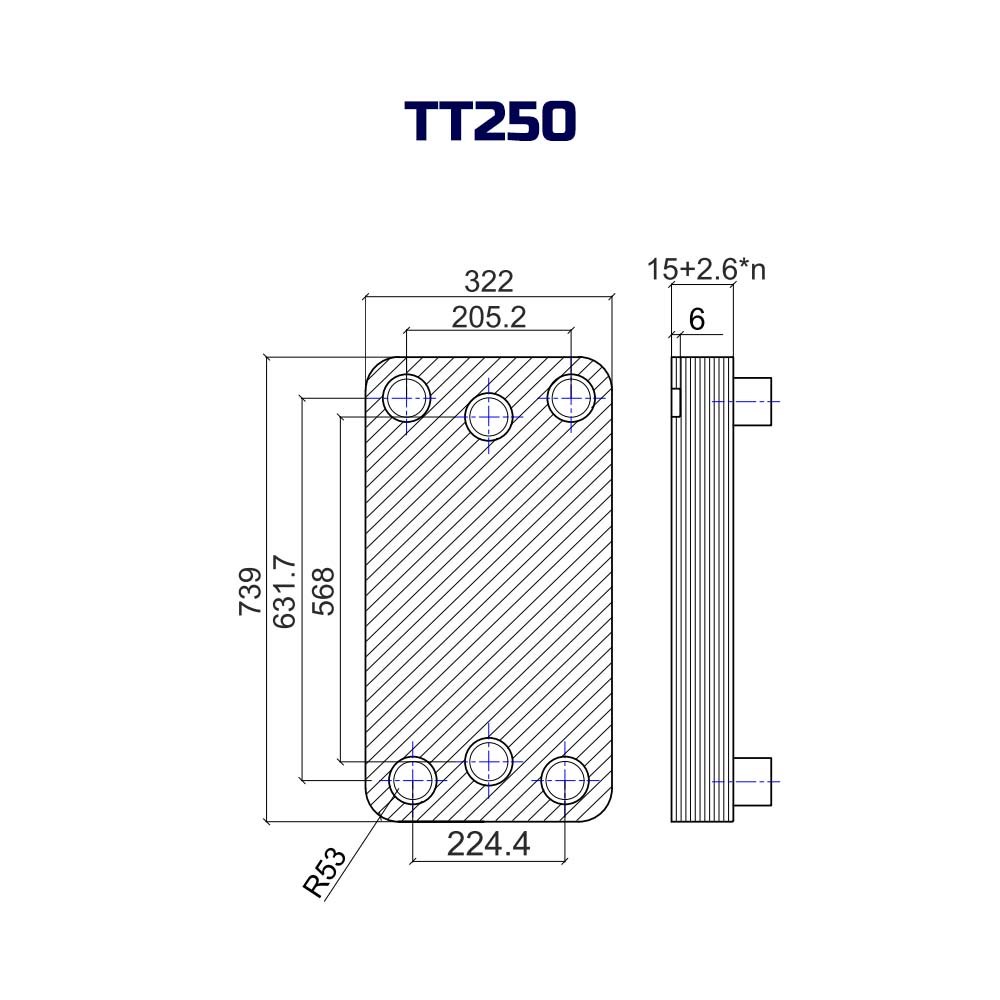

Межцентровое расстояние портов, мм	по вертикали 631,7, по горизонтали 205,2
Размеры и масса
Габариты Ш × В × Г, мм	322 × 739 × 327
Длина пакета пластин, мм	327
Площадь теплообмена, м²	29,5
Площадь одной пластины, м²	0,25
Масса, кг	131

Назначение и мощность

Паяный пластинчатый теплообменник ТТ250EQ-120Н-4.5 применяют в инженерных контурах, где нужно передать тепло между потоками. Исполнение EQ позволяет подбирать аппарат по площади теплообмена и рабочему давлению. Для этой модели указаны площадь теплообмена 29,5 м² и рабочее давление 45 бар. При подборе учитывают среду, нагрузку и место установки. Максимальный расход — 280 м³/ч, объём канала — 0,55 л. Рабочий диапазон температуры составляет -50…+200 °C.

В серии ТТ250 у модели ТТ250EQ-120Н-4.5 — 120 пластин и 29,5 м² площади теплообмена. Соседние варианты: ТТ250EQ-90Н-4.5 — 90 пластин, 22 м² (меньше); ТТ250EQ-140Н-4.5 — 140 пластин, 34,5 м² (больше). Корпус имеет ширину 322 мм, высоту 739 мм и глубину 327 мм при массе 131 кг. Эти данные определяют место установки и способ подъёма. Присоединение согласуют по чертежу исполнения, который предоставляют по запросу.

Как читать обозначение ТТ250EQ-120Н-4.5

Обозначение ТТ250EQ-120Н-4.5 читается так: ТТ250 — серия, пластина площадью 0,25 м²; EQ — исполнение; 120 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,25 × (120 − 2) ≈ 29,5 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ250EQ-120Н-4.5 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 120 пластин, или предложит соседний типоразмер серии ТТ250.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ250

В исполнении EQ на 45 бар серия ТТ250 есть в каталоге на 90, 120, 140 пластин (пакет до 300).

На ступень меньше: ТТ250EQ-90Н-4.5, 90 пл., 22 м²
На ступень больше: ТТ250EQ-140Н-4.5, 140 пл., 34,5 м²

Вопросы о ТТ250EQ-120Н-4.5

Какую мощность передаёт ТТ250EQ-120Н-4.5?

Мощность зависит от сред и температур. Площадь теплообмена 29,5 м², 120 пластин; точное значение даст расчёт под ваш режим.

Что значит 4.5 в обозначении ТТ250EQ-120Н-4.5?

Это индекс рабочего давления: ТТ250EQ-120Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ250EQ-120Н-4.5?

Присоединение: по запросу предоставляется чертеж исполнения. Межцентровые расстояния портов: 631,7 мм по вертикали и 205,2 мм по горизонтали.

Чем ТТ250EQ-120Н-4.5 отличается от ТТ250EQ-140Н-4.5?

Числом пластин и площадью: у ТТ250EQ-120Н-4.5 120 пластин и 29,5 м², у ТТ250EQ-140Н-4.5 — 140 пластин и 34,5 м² (на 17 % больше). Пластина у них одна и та же, длина пакета у ТТ250EQ-140Н-4.5 больше.
