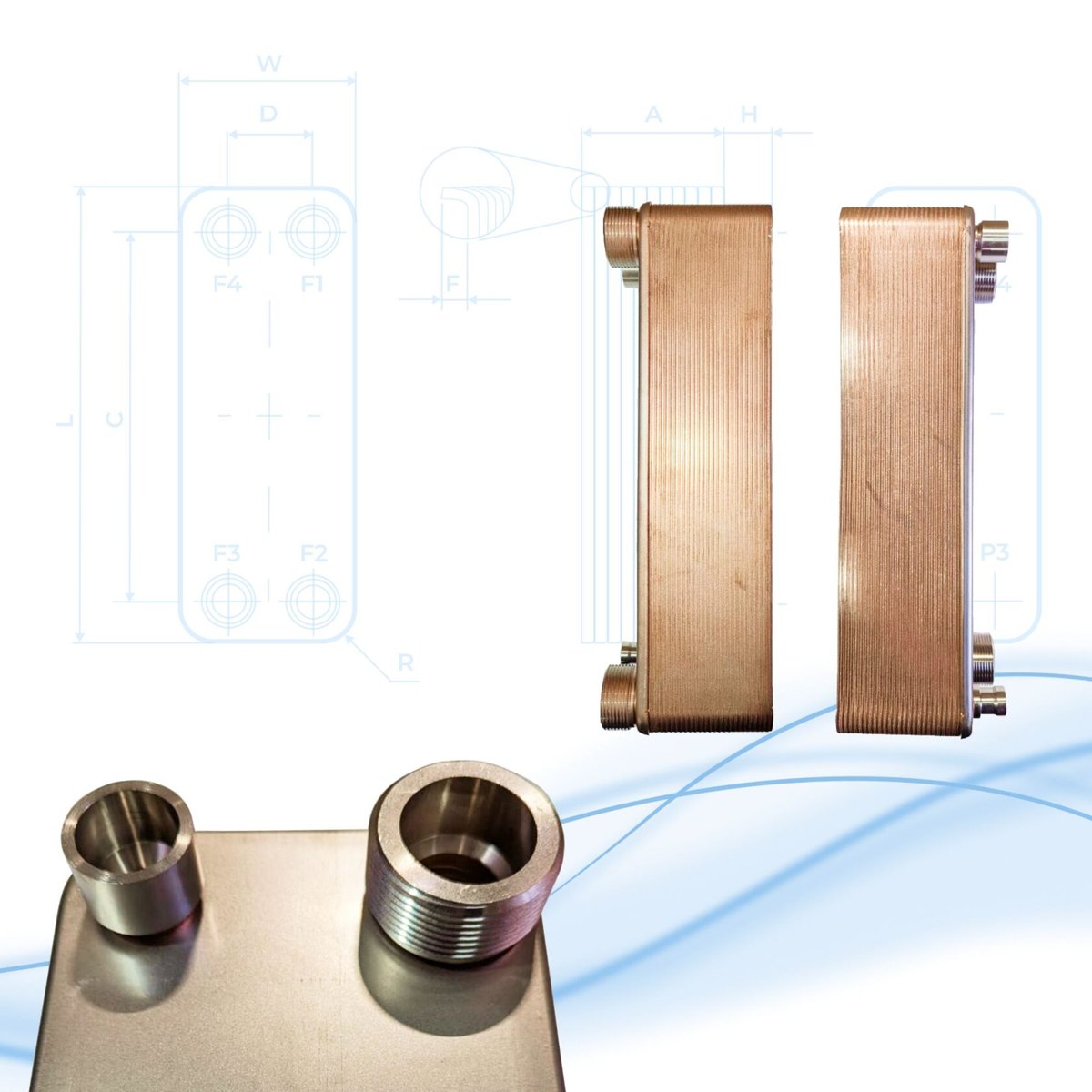

Паяный теплообменник ТТ45RC-60Н-4.5

53 767 ₽

В наличии 10 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78040
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ45RC-60Н-4.5 — фреоновый паяный пластинчатый теплообменник с площадью теплообмена 2,61 м² и 60 пластинами; рабочее давление 45 бар, расход до 12 м³/ч.

Описание Характеристики

В наличии на складе: 10 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ45RC-60Н-4.5

Модель
Модель	ТТ45RC-60Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ45
Тип	паяный пластинчатый теплообменник
Исполнение	RC — фреоновое исполнение с комбинированными штуцерами
Число пластин	60 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	12
Объём канала, л	1
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	Фреоновый микроканальный
Межцентровое расстояние портов, мм	по вертикали 329, по горизонтали 72
Размеры и масса
Габариты Ш × В × Г, мм	119 × 376 × 106
Длина пакета пластин, мм	106
Площадь теплообмена, м²	2,61
Площадь одной пластины, м²	0,045
Масса, кг	8,1

Назначение и мощность

Максимальная в представленной линейке модель подходит для холодильных установок с фреоновым контуром. Исполнение RC означает комбинированные штуцеры, а фреоновое микроканальное присоединение нужно согласовать с проектной обвязкой. Рабочее давление — 45 бар, рабочая температура — -50…+200 °C. При подборе проверяют соответствие исполнения рабочей среде и параметрам подключаемого контура. Перед монтажом также сверяют рабочее давление с параметрами фреонового контура.

По площади и числу пластин ТТ45RC-60Н-4.5 больше соседней ТТ45RC-50Н-4.5: 2,61 м² против 2,16 м² и 60 против 50 пластин. Размер 119×376×106 мм и масса 8,1 кг требуют места под глубину и крепление. Межцентровые расстояния — 329 и 72 мм. Монтажное место подбирают по размерам аппарата, его массе и указанной схеме присоединения.

Как читать обозначение ТТ45RC-60Н-4.5

Обозначение ТТ45RC-60Н-4.5 читается так: ТТ45 — серия, пластина площадью 0,045 м²; RC — фреоновое с комбинированными штуцерами исполнение; 60 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,045 × (60 − 2) ≈ 2,61 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ45RC-60Н-4.5 под ваш объект, пришлите: хладагент, температуры кипения и конденсации, холодопроизводительность или тепловую мощность, перегрев и переохлаждение. Инженер посчитает режим и скажет, хватает ли 60 пластин, или предложит соседний типоразмер серии ТТ45.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ45

В исполнении RC на 45 бар серия ТТ45 есть в каталоге на 10, 20, 30, 40, 50, 60 пластин (пакет до 60).

На ступень меньше: ТТ45RC-50Н-4.5, 50 пл., 2,16 м²

Вопросы о ТТ45RC-60Н-4.5

Какую мощность передаёт ТТ45RC-60Н-4.5?

Мощность зависит от сред и температур. Площадь теплообмена 2,61 м², 60 пластин; точное значение даст расчёт под ваш режим.

Что значит 4.5 в обозначении ТТ45RC-60Н-4.5?

Это индекс рабочего давления: ТТ45RC-60Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ45RC-60Н-4.5?

Присоединение: Фреоновый микроканальный. Межцентровые расстояния портов: 329 мм по вертикали и 72 мм по горизонтали.
