Паяный теплообменник ТТ130-60Н-4.5

140 243 ₽

В наличии 5 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77830
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ130-60Н-4.5 — паяный пластинчатый теплообменник для воды и гликоля: 530 кВт по ГВС, 344 кВт по отоплению, площадь 7,54 м², рабочее давление 45 бар.

Описание Характеристики

В наличии на складе: 5 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ130-60Н-4.5

Модель
Модель	ТТ130-60Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ130
Тип	паяный пластинчатый теплообменник
Исполнение	базовое, для воды и гликоля
Число пластин	60 (в серии до 270)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	32
Объём канала, л	0,22
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь

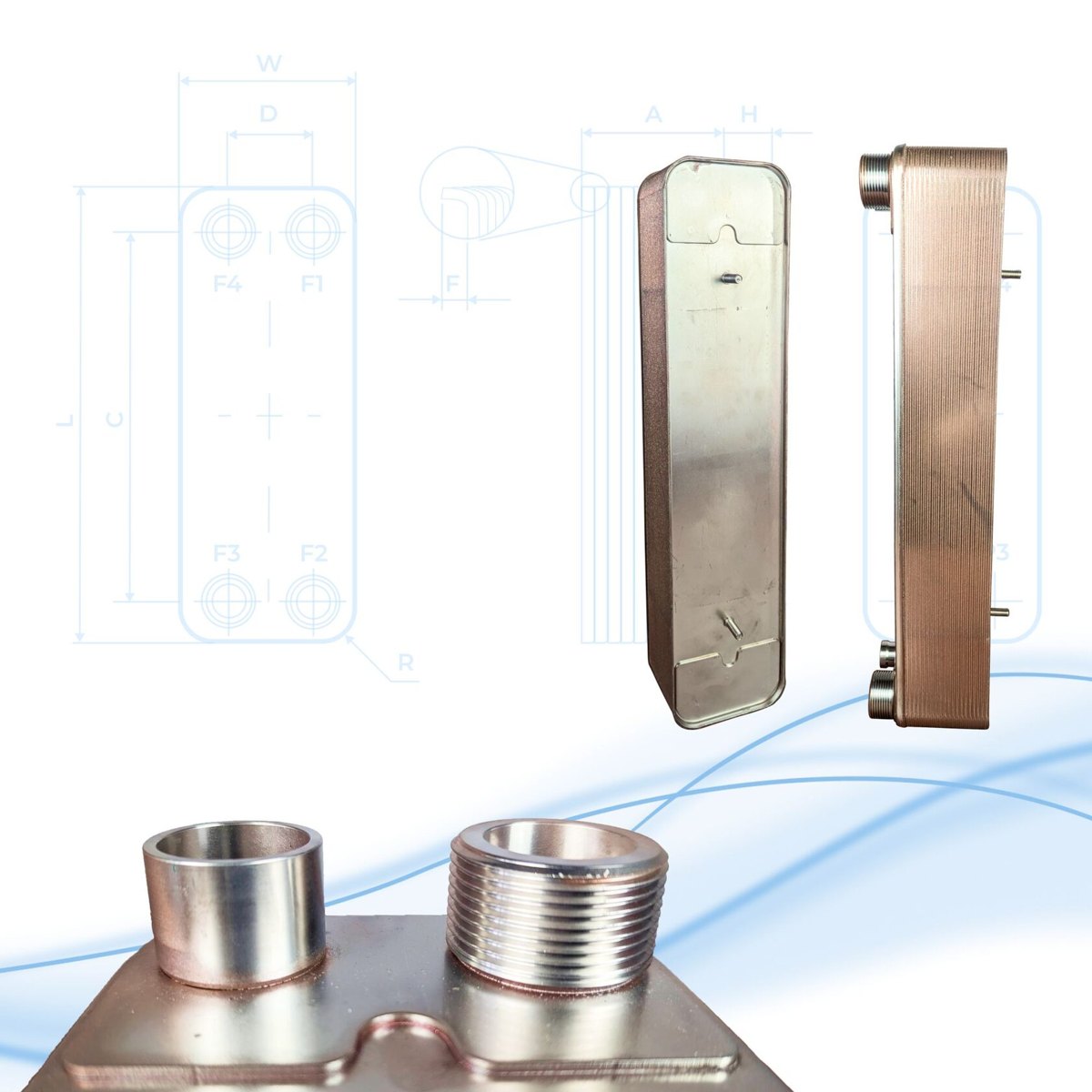

Присоединение	универсальное присоединение: 2" наружная резьба/пайка вн. Диаметр 41.50
Межцентровое расстояние портов, мм	по вертикали 456, по горизонтали 174
Размеры и масса
Габариты Ш × В × Г, мм	247 × 529 × 150,6
Длина пакета пластин, мм	150,6
Площадь теплообмена, м²	7,54
Площадь одной пластины, м²	0,13
Масса, кг	37
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 53
Отопление 90→70 / 60→80 °C, кВт	до 344

Назначение и мощность

Эту модель используют в ЦТП и котельных, для промышленного охлаждения оборудования и рекуперации тепла. В режиме ГВС 70/40 → 5/60 °C она выдаёт 530 кВт, в режиме отопления 90/70 → 60/80 °C — 344 кВт. Базовое исполнение совместимо с водой и гликолем.

Внутри корпуса размещены 60 пластин, площадь теплообмена — 7,54 м². Соседние ТТ130-50Н-4.5 и ТТ130-70Н-4.5 имеют соответственно 50 пластин с 6,24 м² и 70 пластин с 8,84 м². Размер 247 × 529 × 150,6 мм, масса 37 кг. Универсальное присоединение 2" рассчитано на наружную резьбу или пайку с внутренним диаметром 41,50 мм.

Как читать обозначение ТТ130-60Н-4.5

Обозначение ТТ130-60Н-4.5 читается так: ТТ130 — серия, пластина площадью 0,13 м²; 60 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,13 × (60 − 2) ≈ 7,54 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ130-60Н-4.5 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 60 пластин, или предложит соседний типоразмер серии ТТ130.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ130

В базовом исполнении на 45 бар серия ТТ130 есть в каталоге на 24, 30, 36, 40, 44, 50, 60, 70, 80, 90, 100, 120, 160, 190 пластин (пакет до 270).

На ступень меньше: ТТ130-50Н-4.5, 50 пл., 6,24 м²
На ступень больше: ТТ130-70Н-4.5, 70 пл., 8,84 м²

Вопросы о ТТ130-60Н-4.5

Какую мощность передаёт ТТ130-60Н-4.5?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 530 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 344 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 4.5 в обозначении ТТ130-60Н-4.5?

Это индекс рабочего давления: ТТ130-60Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ130-60Н-4.5?

Присоединение универсальное: 2" наружная резьба/пайка вн. Диаметр 41.50. Межцентровые расстояния портов: 456 мм по вертикали и 174 мм по горизонтали.

Чем ТТ130-60Н-4.5 отличается от ТТ130-70Н-4.5?

Числом пластин и площадью: у ТТ130-60Н-4.5 60 пластин и 7,54 м², у ТТ130-70Н-4.5 — 70 пластин и 8,84 м² (на 17 % больше). Пластина у них одна и та же, длина пакета у ТТ130-70Н-4.5 больше.
