Паяный теплообменник ТТ95C-26М-3.0

76 963 ₽

В наличии 4 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 78149
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ95C-26М-3.0 — паяный пластинчатый теплообменник для комбинированное исполнения: 221 кВт в режиме ГВС, 137 кВт в режиме отопления, 26 пластин, площадь 2,28 м².

Описание Характеристики

В наличии на складе: 4 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ95C-26М-3.0

Модель
Модель	ТТ95C-26М-3.0
Производство	Россия, бренд ТТ
Серия	ТТ95
Тип	паяный пластинчатый теплообменник
Исполнение	C — комбинированные штуцера разных размеров
Число пластин	26 (в серии до 240)
Рабочие параметры
Рабочее давление, бар	30 (3 МПа)
Пробное давление, бар	45
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	51
Объём канала, л	0,21
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	универсальное присоединение: 2 1/2" слева , 2" справа (наружная резьба/пайка вн. Диаметр 66 слева/ 41.50 справа)

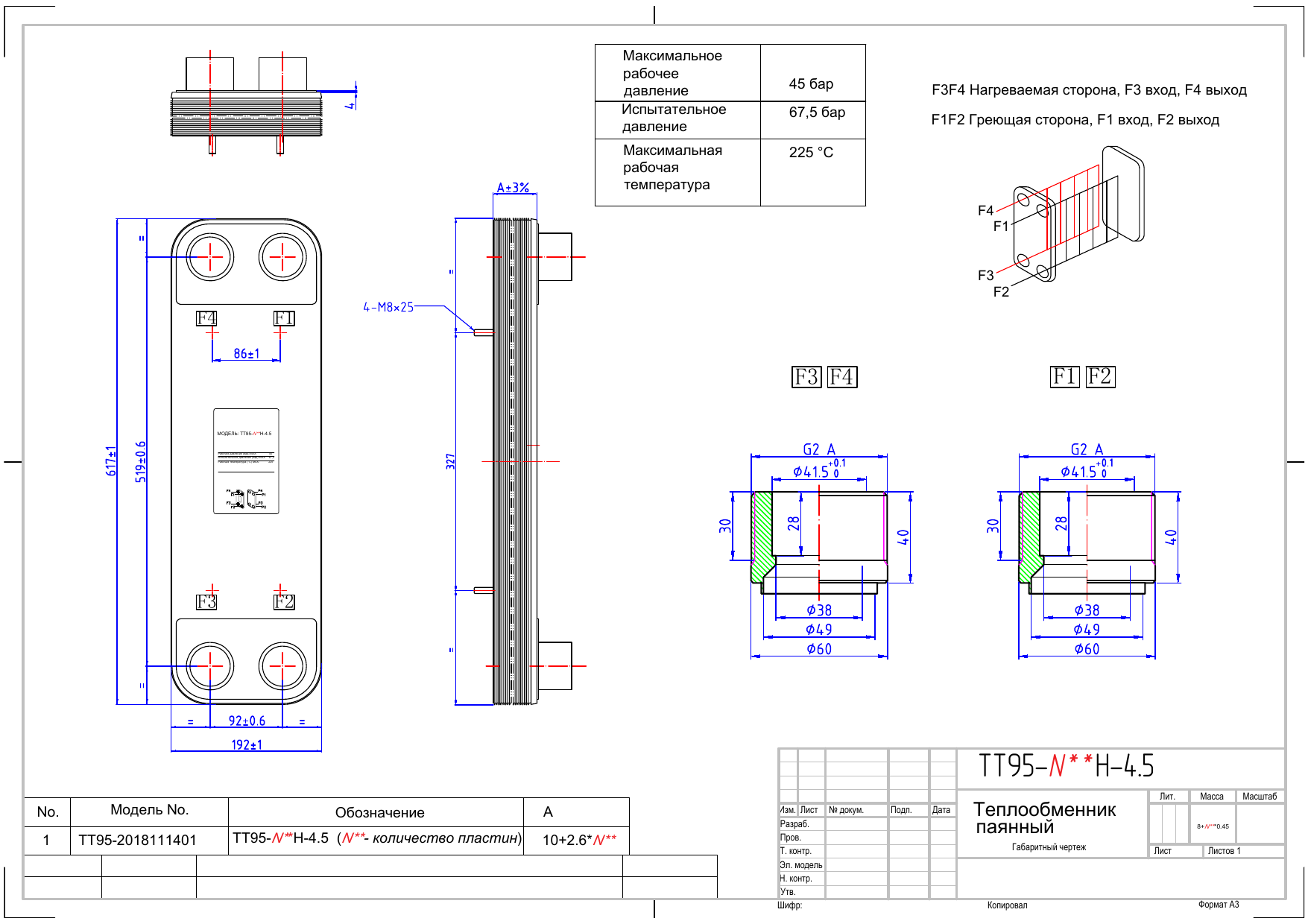

Межцентровое расстояние портов, мм	по вертикали 519, по горизонтали 92
Размеры и масса
Габариты Ш × В × Г, мм	191 × 616 × 77,3
Длина пакета пластин, мм	77,3
Площадь теплообмена, м²	2,28
Площадь одной пластины, м²	0,095
Масса, кг	16,4
Мощность (расчёт, потери давления до 50 кПа)
ГВС 70→40 / 5→60 °C, кВт	до 221
Отопление 90→70 / 60→80 °C, кВт	до 137

Назначение и мощность

Для итп многоквартирного дома, гвс гостиницы или спорткомплекса, технологического охлаждения модель используют как теплообменный узел. Мощность составляет 221 кВт в режиме ГВС 70/40 → 5/60 °C и 137 кВт в режиме отопления 90/70 → 60/80 °C. C — комбинированное (штуцера разного размера) задаёт конструкцию подключения потоков для проектируемой схемы. Площадь теплообмена составляет 2,28 м², рабочее давление — 30 бар. Габаритная высота корпуса равна 616 мм.

Серию можно сопоставить по соседним вариантам: меньшая модель ТТ95C-20М-3.0 имеет 20 пластин и площадь теплообмена 1,71 м²; большая модель ТТ95C-30М-3.0 имеет 30 пластин и площадь теплообмена 2,66 м². При монтаже учитывают габарит 191 × 616 × 77,26 мм и массу 16,4 кг. Для подключения предусмотрено присоединение с разными размерами: 2 1/2" слева и 2" справа, наружная резьба или пайка; внутренний диаметр 66 слева и 41,50 справа. Рабочее давление — 30 бар, температура — -50…+200 °C. Максимальный расход составляет 51 м³/ч.

Как читать обозначение ТТ95C-26М-3.0

Обозначение ТТ95C-26М-3.0 читается так: ТТ95 — серия, пластина площадью 0,095 м²; C — комбинированное (штуцера разного размера) исполнение; 26 — число пластин; 3.0 — индекс рабочего давления: 30 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,095 × (26 − 2) ≈ 2,28 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ95C-26М-3.0 под ваш объект, пришлите: среды обоих контуров (вода или гликоль с концентрацией), температуры на входе и выходе, расход или мощность, допустимые потери давления. Инженер посчитает режим и скажет, хватает ли 26 пластин, или предложит соседний типоразмер серии ТТ95.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ95

В исполнении C на 30 бар серия ТТ95 есть в каталоге на 20, 26, 30, 40, 60 пластин (пакет до 240).

На ступень меньше: ТТ95C-20М-3.0, 20 пл., 1,71 м²
На ступень больше: ТТ95C-30М-3.0, 30 пл., 2,66 м²

Вопросы о ТТ95C-26М-3.0

Какую мощность передаёт ТТ95C-26М-3.0?

В режиме ГВС (70 → 40 °C, нагрев 5 → 60 °C) — до 221 кВт, в отоплении (90 → 70 / 60 → 80 °C) — до 137 кВт при потерях давления не более 50 кПа на сторону. Для другого режима мощность пересчитываем.

Что значит 3.0 в обозначении ТТ95C-26М-3.0?

Это индекс рабочего давления: ТТ95C-26М-3.0 рассчитан на 30 бар (3 МПа), пробное давление 45 бар.

Какое присоединение у ТТ95C-26М-3.0?

Присоединение универсальное: 2 1/2" слева , 2" справа (наружная резьба/пайка вн. Диаметр 66 слева/ 41.50 справа). Межцентровые расстояния портов: 519 мм по вертикали и 92 мм по горизонтали.

Чем ТТ95C-26М-3.0 отличается от ТТ95C-30М-3.0?

Числом пластин и площадью: у ТТ95C-26М-3.0 26 пластин и 2,28 м², у ТТ95C-30М-3.0 — 30 пластин и 2,66 м² (на 17 % больше). Пластина у них одна и та же, длина пакета у ТТ95C-30М-3.0 больше.
