Паяный теплообменник ТТ14R-30Н-4.5

12 187 ₽

В наличии 16 шт. · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77846
Тип товара: Паяный
Бренд: ТТ
Гарантия: 12 месяцев
Температура, max: 200℃

ТТ14R-30Н-4.5 — фреоновый паяный пластинчатый теплообменник: 30 пластин, площадь теплообмена 0,39 м², рабочее давление 45 бар, глубина 75,4 мм.

Описание Характеристики

В наличии на складе: 16 шт. Срок отгрузки подтвердим за 30 минут.

Технические характеристики ТТ14R-30Н-4.5

Модель
Модель	ТТ14R-30Н-4.5
Производство	Россия, бренд ТТ
Серия	ТТ14
Тип	паяный пластинчатый теплообменник
Исполнение	R — фреоновое исполнение
Число пластин	30 (в серии до 60)
Рабочие параметры
Рабочее давление, бар	45 (4,5 МПа)
Пробное давление, бар	67,5
Рабочая температура, °C	−50…+200
Максимальный расход, м³/ч	4,5
Объём канала, л	0,026
Конструкция
Пластины	нержавеющая сталь AISI 304
Пайка	медь
Присоединение	Слева под пайку внутренние размеры: верх 12,8 мм, низ 9,8 мм справа - 1/2" наружная резьба

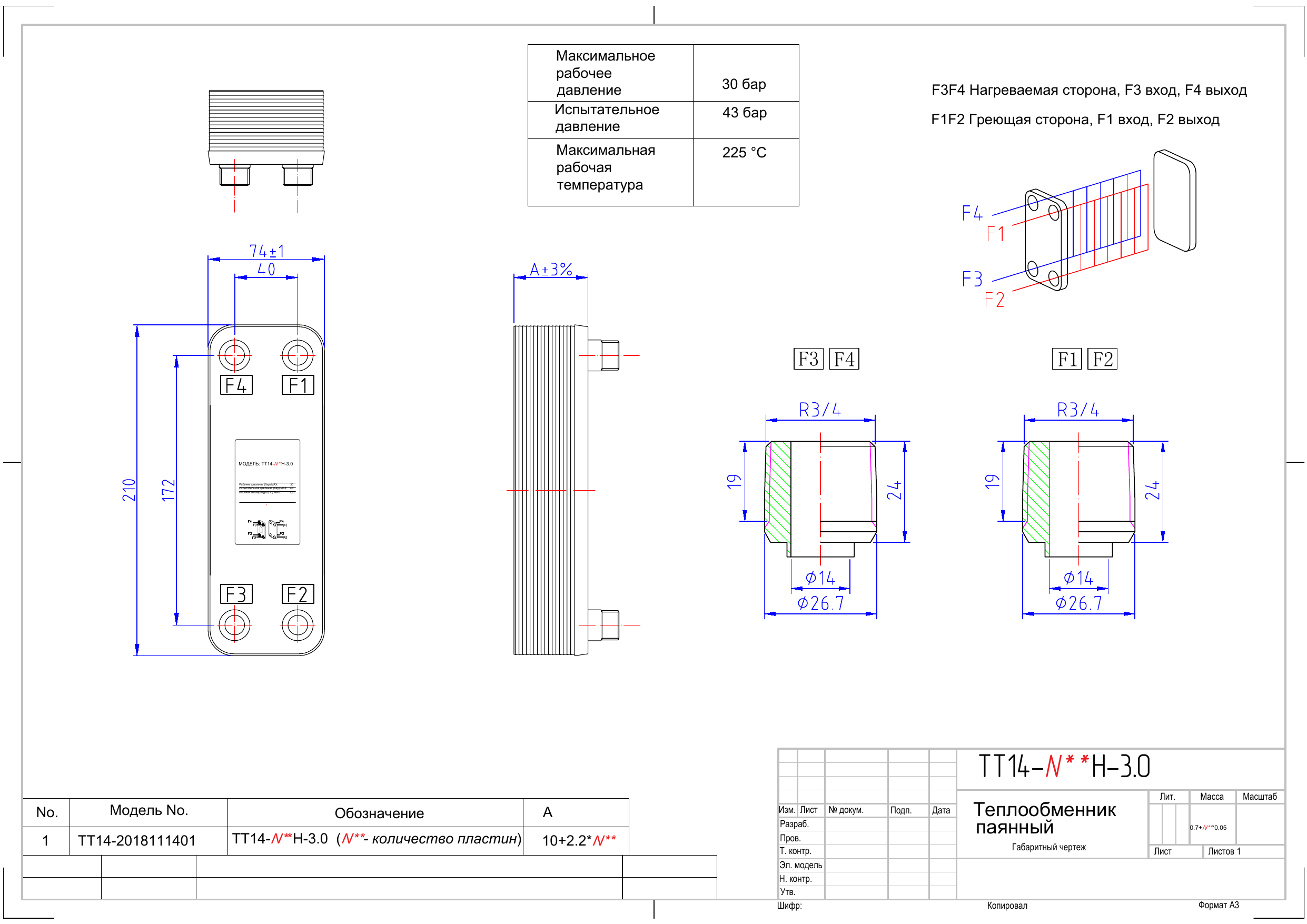

Межцентровое расстояние портов, мм	по вертикали 172, по горизонтали 40
Размеры и масса
Габариты Ш × В × Г, мм	74 × 210 × 75,4
Длина пакета пластин, мм	75,4
Площадь теплообмена, м²	0,39
Площадь одной пластины, м²	0,014
Масса, кг	2,2

Назначение и мощность

Фреоновая версия R предназначена для холодильного оборудования, где требуется передавать тепло через паяный пластинчатый блок. 30 пластин дают площадь теплообмена 0,39 м² для более крупного узла. Рабочее давление — 45 бар; модель используют при согласованных параметрах фреонового и жидкостного контуров. Исполнение сохраняет резьбовое подключение справа. Соединения выбирают по схеме холодильного оборудования.

ТТ14R-30Н-4.5 больше ТТ14R-20Н-4.5 SAE по серии: 30 против 20 пластин и 0,39 против 0,25 м². Габарит 74×210×75,4 мм и масса 2,2 кг требуют места под глубину корпуса. Слева выполнена пайка с внутренними размерами 12,8 и 9,8 мм, справа — наружная резьба 1/2". Параметры ТТ14R-30Н-4.5 задают требования к месту и обвязке.

Как читать обозначение ТТ14R-30Н-4.5

Обозначение ТТ14R-30Н-4.5 читается так: ТТ14 — серия, пластина площадью 0,014 м²; R — фреоновое исполнение; 30 — число пластин; 4.5 — индекс рабочего давления: 45 бар.

Индекс 3.0 означает 30 бар (3 МПа), 4.5 — 45 бар (4,5 МПа); корпус и пайка рассчитаны на это давление в обоих контурах.

Площадь теплообмена считают по рабочим пластинам: 0,014 × (30 − 2) ≈ 0,39 м². Две крайние пластины закрывают пакет и в теплообмене не участвуют.

Подбор и заказ

Чтобы проверить ТТ14R-30Н-4.5 под ваш объект, пришлите: хладагент, температуры кипения и конденсации, холодопроизводительность или тепловую мощность, перегрев и переохлаждение. Инженер посчитает режим и скажет, хватает ли 30 пластин, или предложит соседний типоразмер серии ТТ14.

Отгружаем со склада или поставляем под заказ, доставка транспортной компанией по России.

Другие модели серии ТТ14

В исполнении R на 45 бар серия ТТ14 есть в каталоге на 10, 20, 30, 40 пластин (пакет до 60).

На ступень меньше: ТТ14R-20Н-4.5 SAE, 20 пл., 0,25 м²
На ступень больше: ТТ14R-40Н-4.5, 40 пл., 0,53 м²

Вопросы о ТТ14R-30Н-4.5

Какую мощность передаёт ТТ14R-30Н-4.5?

Мощность зависит от сред и температур. Площадь теплообмена 0,39 м², 30 пластин; точное значение даст расчёт под ваш режим.

Что значит 4.5 в обозначении ТТ14R-30Н-4.5?

Это индекс рабочего давления: ТТ14R-30Н-4.5 рассчитан на 45 бар (4,5 МПа), пробное давление 67,5 бар.

Какое присоединение у ТТ14R-30Н-4.5?

Присоединение: Слева под пайку внутренние размеры: верх 12,8 мм, низ 9,8 мм справа - 1/2" наружная резьба. Межцентровые расстояния портов: 172 мм по вертикали и 40 мм по горизонтали.

Чем ТТ14R-30Н-4.5 отличается от ТТ14R-40Н-4.5?

Числом пластин и площадью: у ТТ14R-30Н-4.5 30 пластин и 0,39 м², у ТТ14R-40Н-4.5 — 40 пластин и 0,53 м² (на 36 % больше). Пластина у них одна и та же, длина пакета у ТТ14R-40Н-4.5 больше.
