Теплообменник для системы отопления

Q: Какой тип теплообменника выбрать для отопления дома?

Чаще — разборный ПТО; для высоких давлений/грязных сред — кожухотрубный.

Q: Нужна ли независимая схема через ПТО?

Да, для стабилизации давлений/температур и защиты от гидроударов.

Q: Как контролировать загрязнение ПТО?

Манометры до/после, журнал параметров, фильтрация и плановые CIP-промывки.

Q: Какое Δp допустимо?

Обычно 0,2–0,4 бар на контур, чтобы не перегружать насосы.

Разбираем, какие теплообменники ставят в системах отопления (дом, ЖКХ, промышленность), чем отличаются пластинчатые и трубчатые, как их рассчитать и подключить. Даём формулы, кейсы, таблицы и чек-листы. Водяные теплообменники для отопления подберём по мощности и температурному графику — водяной теплообменник нужного типоразмера привезём со склада.

Подберём теплообменник для вашего отопления

Расчёт мощности/площади, подбор материалов и арматуры, схема обвязки и смета.

Позвонить 8 (804) 333-71-04 Получить смету Рассчитать теплообменник Прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Задачи теплообменника в отоплении
Конструкции: пластинчатые и трубчатые
По способу передачи тепла
Устройство и принцип работы ПТО
Подбор: формулы и микро-примеры
Схемы подключения и «тёплый пол»
Монтаж и сервис
Таблицы параметров и рекомендаций
FAQ (10)

Для чего применяется?

Теплообменник разделяет контуры (например, теплосеть ↔ отопление дома), обеспечивает регулирование температур и безопасность. В домах — «тёплый пол», радиаторы, ГВС; в промышленности — технологический подогрев/охлаждение.

Экономия энергии за счёт точного регулирования и балансировки.
Контроль температуры в помещениях и отдельных зонах.
Независимое подключение «тёплого пола» без влияния на центральное отопление.

Кейс: коттедж 240 м². ПТО делает развязку котла 70/50 °C и «тёплого пола» 40/30 °C. Комфорт без перегрева, насосы и смесительный узел работают в оптимальном режиме.

Разновидности теплообменников по конструкции

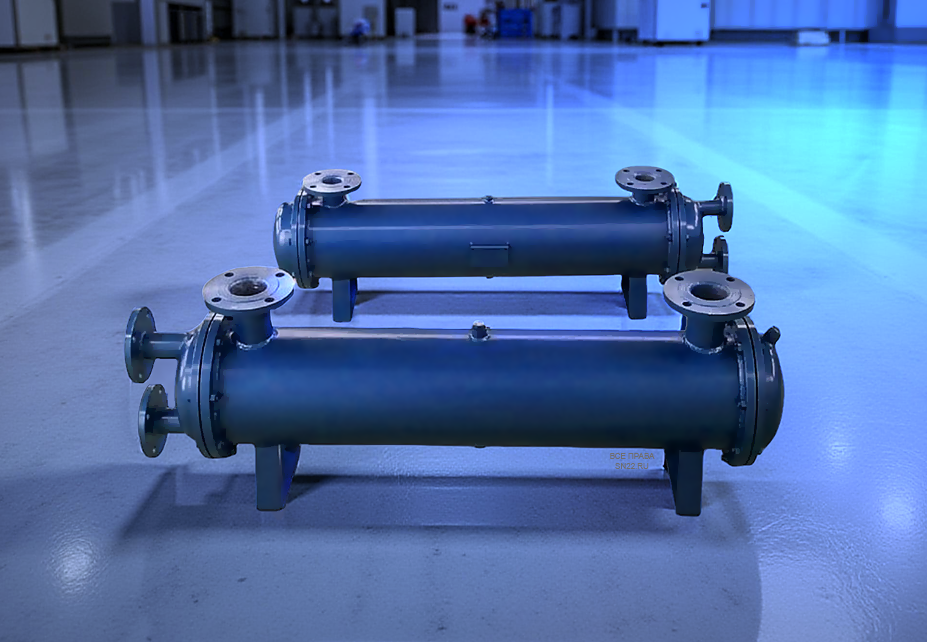

Трубчатые (кожухотрубные)

Корпус-кожух с трубным пучком; выдерживают высокое давление и загрязнения, подходят для тяжёлых сред и больших расходов.

Пластинчатые

Компактны, эффективны, удобны в сервисе. Каналы формируются гофрами пластин; возможны разборные, паяные и полусварные исполнения.

Замечание: для высоких давлений/температур выбирают кожухотрубные или полусварные, для зданий и ИТП — чаще разборные ПТО.

По способу передачи тепловой энергии

Смесительные — тепло передаётся при смешении сред (используются там, где это допустимо технологически).
Поверхностные — тепло через стенку разделителя:
- Рекуперативные (самые распространённые в отоплении).
- Регенеративные (специальные задачи, реже для отопления).

Устройство и принцип действия пластинчатого ТО

Пакет стальных (или титановых) пластин с уплотнениями образует чередующиеся каналы «горячий/холодный». Рельеф (гофры) увеличивает площадь и турбулизацию потока. Подвижная плита позволяет менять число пластин и настраивать мощность.

Добавь сюда фото или видео

Подбор: формулы и микро-примеры

Тепловая нагрузка: Q = m × c × ΔT = G × c × (t_вх − t_вых).
Площадь теплообмена: A = Q / (U × ΔT_lm) с запасом 10–15% на загрязнение.
Гидравлика: контролируйте потери давления Δp и кавитационный запас на насосах.

Микро-пример 1 — узел отопления 300 кВт

Нужно передать 300 кВт при графике 95/70 ↔ 80/60 °C. При U≈2500 Вт/м²·К и ΔT_lm≈18 К → A ≈ 6,7 м². С запасом 15% → ~7,7 м².

Микро-пример 2 — «тёплый пол» 40/30 °C

Нагрузка зоны 45 кВт, котёл 70/50 °C. ΔT_lm≈20 К, U≈2600 → A≈0,86 м². Заложим ~1,0 м² и ограничим Δp ≤0,2–0,3 бар.

Схемы подключения и «тёплый пол»

Независимая схема (через ПТО) — разделяет сетевой и внутренний контуры; стабилизирует давление и температуру.
Подмес/смесительный узел для низкотемпературных контуров («тёплый пол», воздухоохладители).
Автоматика: регуляторы температуры/давления, трёхходовые клапаны, датчики ΔT, балансировочная арматура.

Лайфхак проектировщика: при нескольких зонах берите модульную схему: общий ПТО + распределительный коллектор с индивидуальными насосами/регуляторами по зонам — проще балансировка и сервис.

Монтаж устройства

Самостоятельный монтаж возможен, но рекомендуем профессиональную установку: правильные моменты затяжки, нивелирование, байпас и промывочные штуцера продлят ресурс.

Фильтры грубой очистки обязательны, особенно для паяных ПТО.
Опрессовка каждого контура отдельно; фиксируйте «паспорт чистоты» (Δp, температуры).
Плановый сервис: CIP-промывки по росту Δp/падению температуры.

Таблицы параметров и рекомендаций

Сценарий	Решение	Настройки/диапазоны	Рекомендация	Пример из практики
ИТП жилого дома	Разборный ПТО 316L + EPDM	Δp контура ≤0,3 бар	Запас площади 10–15%	Дом 17 эт.: стабильная подача 80/60 °C
«Тёплый пол»	ПТО + смесительный узел	40/30 °C, ΔT на петлях 5–10 К	Обязательная циркуляция	Коттедж 240 м²: комфорт без перегрева
Промышленный контур	Полусварной/кожухотрубный	Давление ≥1,0 МПа, t до 150 °C	Материалы по среде	Теплоноситель с примесями — КТО
ТН/низкие температуры	Паяный ПТО	Низкие ΔT, высокий U	Фильтрация обязательна	ТН 12 кВт: компактный ПТО

Тип ПТО	Плюсы	Ограничения	Уплотнения/материалы	Лайфхак
Разборный	Сервисопригодность, вариативность площади	Чувствителен к грязи	316L/титан, EPDM/NBR/FKM	Ставьте манометры до/после для контроля Δp
Паяный	Компактность, высокий U	Не разбирается	Никель/медь (по среде)	Только с фильтрами и CIP
Полусварной	Устойчив к агрессивным средам	Сложнее обслуживание сварного контура	Нерж./титан	Чистая среда в сварном контуре — must
Кожухотрубный	Высокое давление/температура	Габариты	Сталь/нерж., титановые трубки	Удобен при «тяжёлой» воде

FAQ — ответы на частые вопросы

Какой тип теплообменника выбрать для отопления дома?

Чаще — разборный ПТО: компактен, обслуживаем. Для высоких давлений/грязных сред — кожухотрубный.

Нужна ли независимая схема через ПТО?

Да, если хотите стабильные давления/температуры и защиту от гидроударов сетей.

Как быстро прикинуть площадь ПТО?

A ≈ Q/(U×ΔT_lm) с запасом 10–15%. Для 300 кВт при U≈2500 и ΔT_lm≈18 К → ~7,7 м².

Какие уплотнения для ПТО в отоплении?

Чаще EPDM. Для повышенных температур — FKM (Viton). Подбирается под среду и t.

Можно ли подключить «тёплый пол» без ПТО?

Возможно со смесительным узлом, но ПТО даёт гидроразвязку и повышает безопасность.

Как контролировать загрязнение ПТО?

Манометры до/после, журнал «паспорт чистоты», фильтры и плановые CIP-промывки.

Паяный или разборный ПТО для коттеджа?

Паяный — компактен, но неразборный; разборный — легче чистить. Выбор по качеству теплоносителя.

Какое допустимое Δp брать в расчётах?

Обычно 0,2–0,4 бар на контур, чтобы не перегружать насосы и не шуметь.

Нужно ли опрессовывать контуры раздельно?

Да. Испытания каждого контура отдельно — так выявляют межконтурные утечки.

Кто поможет рассчитать под мой объект?

Передайте нагрузки, температуры/давления и схему — мы подберём ПТО и подготовим смету.
