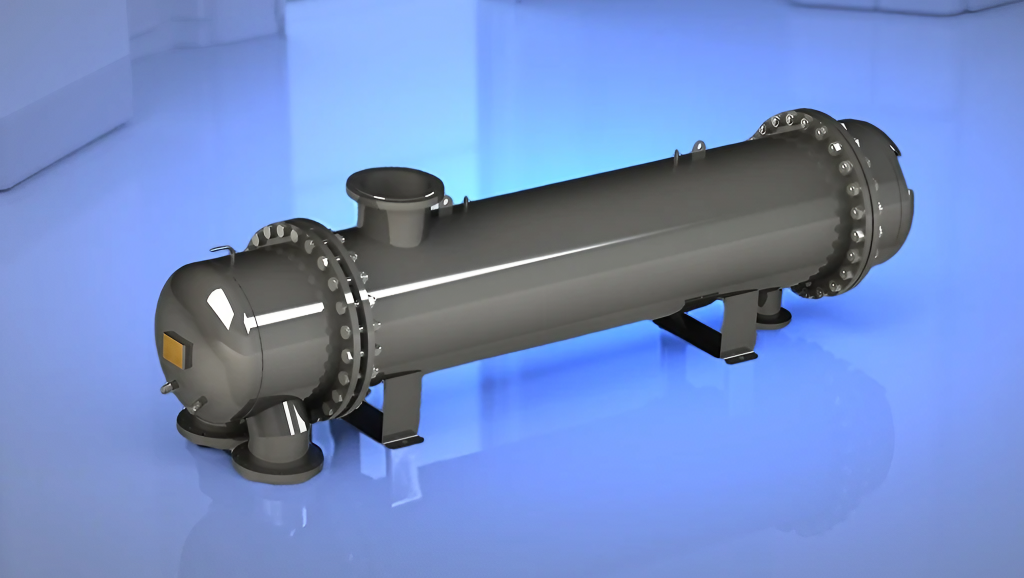

Теплообменники кожухотрубчатые ту — Кожухотрубный теплообменник: пучок труб в цилиндрическом кожухе; настройка по ходам и перегородкам

Что такое кожухотрубный теплообменник

Кожухотрубный теплообменник (КТ) — аппарат, где один теплоноситель движется по трубам, второй — в межтрубном пространстве. Поверхность теплообмена набирается количеством и длиной труб, а эффективность — конфигурацией перегородок (бафлов), направляющих потоки и повышающих турбулентность.

Режимы: нагрев/охлаждение жидкостей и газов, конденсация, испарение, утилизация тепла.
Параметры: до высоких температур и давлений при правильном подборе материалов и толщин стенок.

Основные конструкции и где их применять

Исполнение	Суть	Когда выбирать
Неподвижные трубные решётки	Пучок фиксирован с обеих сторон	Чистые среды, небольшие температурные расширения
Плавающая головка	Один конец пучка свободно компенсирует удлинение	Большие ΔT, удобная выемка пучка для чистки
U-образные трубы	Трубы загнуты «U», одна трубная решётка	Компактность, высокие температуры, но чистка ограничена
Компенсационный сильфон	Компенсатор в кожухе	Когда нельзя применить плавающую головку
Многоходовые	Разделители на крышках меняют число ходов	Подстройка скорости в трубах и Δp

Исходные данные и быстрый расчёт

Назначение процесса: нагрев/охлаждение, конденсация/испарение.
Температуры T_вх/T_вых по обеим средам; требуемая мощность Q.
Расходы и допустимые потери давления Δp со стороны труб/кожуха.
Свойства сред: вязкость, плотность, загрязняемость, агрессивность.
Материалы труб/кожуха, допустимые скорости, требования к чистке.

Формулы (упрощённо)
Q = G·c·Δt = k·A·ΔT_lm
ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)
Где k — общий коэффициент теплопередачи; A — площадь теплообмена.

Рекоменд. скорости (ориентиры)
В трубах: 0,8–2,0 м/с (жидкости), 10–20 м/с (газы);
В кожухе: 0,5–1,5 м/с;
Детально — по расчёту под конкретную среду и эрозию.

Пример 1 — Охлаждение масла водой
Q = 250 кВт. Масло: 120→80 °C (G≈2,0 кг/с, c≈2,1 кДж/кг·К). Вода: 25→35 °C.
Проверка по маслу: Q≈2,0·2,1·40≈168 кВт → увеличить расход масла до 3,0 кг/с: Q≈252 кВт.
ΔT₁=120−35=85 K; ΔT₂=80−25=55 K → ΔT_lm≈(85−55)/ln(85/55)≈69 K.
При k≈650 Вт/м²·К: A≈250 000/(650·69)≈5,6 м² (далее уточнение по Δp и скоростям).

Пример 2 — Конденсация пара
Пар 110 °C, Q=400 кВт. Охлаждающая вода: 20→40 °C.
ΔT₁=110−40=70 K; ΔT₂=110−20=90 K → ΔT_lm≈79 K.
При k≈900 Вт/м²·К: A≈400 000/(900·79)≈5,6 м² (с запасом под фолинг 10–20%).

Значения k/A приведены ориентировочно — точный расчёт зависит от бафлов, шагов, ходов, шероховатости, загрязнения и материалов.

Материалы труб/кожуха по средам

Среда	Трубы	Кожух	Примечание
Вода тех./сетевая	Углеродистая сталь / AISI 304/316L	Сталь / нерж. сталь	Контроль коррозии и накипеобразования
Морская вода/рассолы	CuNi 90/10 или титан	Нерж. сталь	Высокая коррозионная стойкость
Органика/масла	AISI 316L	Сталь/нерж. сталь	Стабильность к температуре
Кислоты/щелочи	Спецсплав/титан (по совместимости)	Нерж. сталь/спецсплав	Подбор по ТУ и материаловедению
Пар/конденсат	Сталь/нерж. сталь	Сталь/нерж. сталь	Учёт эрозии/скоростей конденсата

Гидравлика: скорости, перегородки, Δp

Перегородки (бафлы) задают путь потока в кожухе и повышают коэффициент теплопередачи. Шаг — обычно 0,2–1,0 D кожуха (уточняется по расчёту вибраций).
Скорости подбирают из условий теплопередачи, эрозии и шумов; следят за кавитацией на входах.
Потери давления распределяют между сторонами так, чтобы обеспечить турбулентность и не «убить» насосы.

Обвязка и монтаж по месту

Фильтры/грязевики на входах, слив/дренаж, воздухоотводчики.
Байпас для вывода аппарата на чистку без остановки технологической линии.
Компенсаторы температурных деформаций, вибровставки, опоры по проекту.
Контроль: термометры, манометры, датчики Δp на обеих сторонах.
Доступ к крышкам/пучку для механической чистки ершами/шомполами.

Документация: ТУ, ГОСТ, пакет на поставку

Соответствие ТР ТС 010/2011, ГОСТ 34347–2017 и проектным ТУ.
Паспорт, чертёж GA, расчёт прочности, протоколы гидроиспытаний.
Материалы — сертификаты и протоколы; сварка — НК швов по регламенту.

Сервис, чистка и типичные ошибки

Сервис и чистка

Плановая механическая чистка труб (ерш/гидродинамика).
Химическая промывка допустима при согласовании материалов и реагентов.
Мониторинг: рост Δp, падение ΔT — индикатор загрязнения.

Типичные ошибки

Заниженные скорости → низкий k и отложения.
Отсутствие байпаса/дренажа → сложный сервис.
Неверная схема ходов → перегрев/неустойчивость.
Несоответствие материалов среде → коррозия.

FAQ — кожухотрубчатые теплообменники

Чем КТ лучше пластинчатого при тяжёлых режимах?

Работает при очень высоких температурах/давлениях, допускает большие ΔT и механические нагрузки, легко реализовать плавающую головку.

Когда выбрать U-трубы?

Когда важна компактность и высокая термостойкость; ограничение — сложнее механическая чистка внутреннего колена.

Какие скорости безопасны в трубах?

Чаще 0,8–2,0 м/с для жидкостей; уточняют по эрозии и допустимому шуму для конкретного материала.

Как понять, что пора чистить?

Растёт Δp при прежних расходах и падает ΔT между средами — признак отложений.

Можно ли химически промывать КТ?

Да, при согласовании реагентов с материалами труб/кожуха и соблюдении ТУ/регламента.

Какой пакет документов идёт с поставкой?

Паспорт, чертёж, расчёт прочности, протоколы испытаний, сертификаты материалов, соответствие ТР ТС 010/2011 и ГОСТ 34347–2017.

Что влияет на выбор материалов?

Среда (pH, хлориды, сера), температура, давление, требуемый ресурс и доступность чистки.

Как уменьшить вибрации пучка?

Корректный шаг и тип перегородок, контроль скоростей/резонансов, опоры и направляющие по расчёту.

Чем КТ отличается по стоимости владения?

Чаще выше стартовая цена и габариты, но проще механическая чистка и высокая живучесть в тяжёлых условиях.

Кто поможет с расчётом и подбором?
