Пластинчатый теплообменник на газопереработке

Q: Как часто делать промывку?

Обычно раз в 6–12 месяцев, при высоких солях — каждые 3–6 месяцев. Признак — рост перепада давления на 40–50%.

Q: Какой минимум температурного напора допустим?

10–15 °C. Ниже — экспоненциальный рост площади; применяют многопроход или повышают t° греющей.

Q: Можно ли использовать ПТО под пар?

Да, до ~180 °C и ~10 бар при наличии редуктора, конденсатоотводчика и соответствующих FKM-уплотнений.

Q: Как увеличить мощность без замены корпуса?

Добавьте 10–30% пластин, если позволяет рама. Мощность растёт примерно пропорционально площади.

Q: Что выбрать: паяный, разборный или полусварной?

Паяный — компактность и высокие t°, разборный — сервис и масштабируемость, полусварной — агрессивная среда в одном контуре.

Q: Какие уплотнения ставить под нефть/конденсат?

NBR пригоден до ~120 °C и устойчив к нефтепродуктам; Viton применяют при агрессивных примесях и t° до ~200 °C.

Q: Нужны ли фильтры перед ПТО?

Да. Рекомендуемый класс 100–300 мкм; при риске песка/окалины фильтрация обязательна.

Пластинчатые теплообменники в нефтегазовой и газоперерабатывающей отраслях решают задачи охлаждения, конденсации и рекуперации тепла при компактных габаритах и высоком КПД. Ниже — практический гид, расчёты, кейсы и чек-листы выбора.

Подбор теплообменника под ваши среды и параметры

Инженеры sn22.ru рассчитают аппарат под H₂S/солёность/высокие t° и выдадут КП с альтернативами (разборный/паяный/полусварной).

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему пластинчатые ТО выгодны на газопереработке
Области применения: охлаждение, конденсация, рекуперация
Конструкции и материалы под агрессивные среды
Расчёт и подбор: формулы, алгоритм, примеры
Практика эксплуатации: обслуживание, признаки проблем
FAQ

обложка ГАЗ.jpg — Газопереработка: компактные теплообменные решения

Пластинчатый теплообменник на газопереработке — Мобильная версия обложки

Строение теплообменника — Основные узлы пластинчатого теплообменника

Почему пластинчатые ТО выгодны на газопереработке

Высокая эффективность: противоток и развитая турбулентность повышают теплосъём при тех же расходах.
Компактность: экономия площади на 50–70% относительно кожухотрубных решений.
Работа на повышенных параметрах: устойчивость к t° до 250–300 °C (при титане/спецсплавах) и давлению 16–25 бар (до 40 бар — сварные/полусварные исполнения).
Обслуживаемость: разборные модели легко чистить CIP/механически; масштабирование мощностью — добавлением пластин.

Лайфхак: закладывайте запас по тепловой мощности 10–15% на фаулинг и старение уплотнений — это экономит простои и внеплановые остановы.

Области применения: охлаждение, конденсация, рекуперация

Охлаждение высокотемпературных потоков после печей/компрессоров (200–300 °C).
Рекуперация — подогрев сырья «лишним» теплом технологических стоков.
Конденсация парогазовых смесей — устойчивое снятие тепла, защита оборудования от перегрева.
Подогрев циркуляционных контуров — поддержание режимов на узлах подготовки/стабилизации.

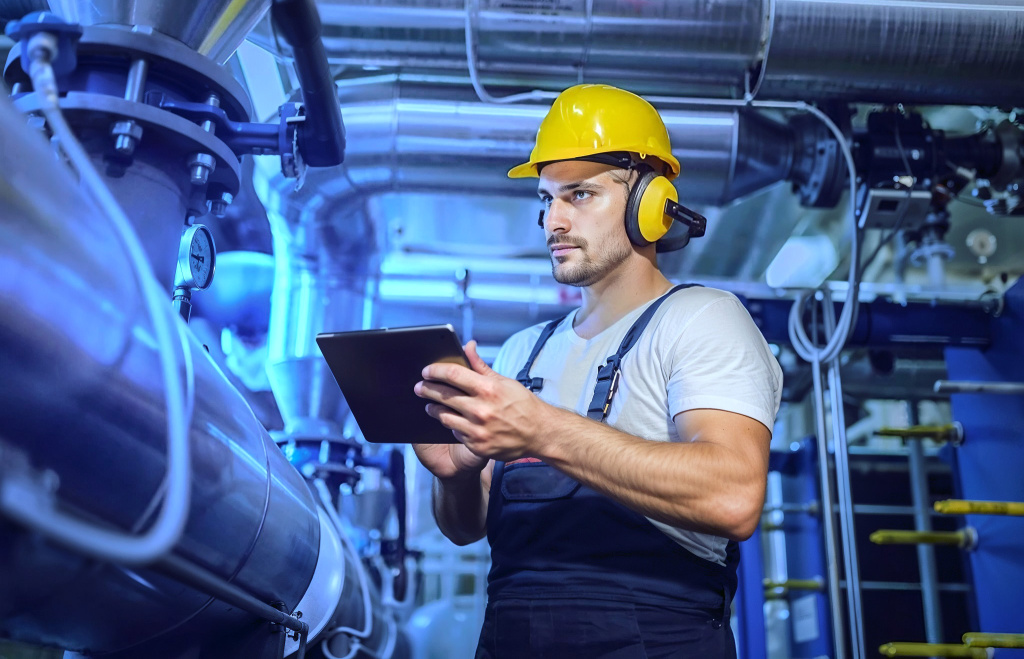

Замена теплообменника — Смена аппарата без перепланировки — плюс компактных ПТО

Конструкции и материалы под агрессивные среды

Титановые пластины (Grade 2): для H₂S, морской воды, солевых сред.
Полусварные кассеты: одна среда — полностью металлический контур, меньше рисков по уплотнениям.
Паяные аппараты (медь/никель): без резиновых уплотнений — компактны, выдерживают более высокие t°.
Уплотнения: EPDM — вода/пар до ~150 °C, NBR — масла/нефтепродукты до ~120 °C, Viton (FKM) — агрессивные компоненты до ~200 °C.

Материал пластин	Стойкость к коррозии	Max t, °C	Типовые среды	Лайфхак
AISI 316/316L	Хорошая	180	Вода, гликоли, лёгкие фракции	База для «чистых» секций
Титан Gr.2	Отличная	250	H₂S, морская/минерализованная вода	Минимизирует коррозию под отложениями
Хастеллой C-276	Максимальная	350	Кислотные/щелочные среды	Используйте только в «острых» точках — дорого

Расчёт и подбор: формулы, алгоритм, примеры

Алгоритм подбора

Соберите исходные: расходы (м³/ч), t_in/out, давление, состав (H₂S, соли), доп. Δp.
Определите нагрузку: Q = m × c × ΔT (м — кг/с; c — кДж/кг·K; ΔT — K).
Оцените площадь: A = Q / (U × ΔT_lm), где U для «вода–вода» 2000–6000 Вт/м²·K.
Выберите тип пластин (H/M/L) и схему (одно/многопроходная).
Проверьте гидравлику: Δp ≤ допустимой, кавитации — нет.
Заложите запас 10–15% по мощности и 20% по давлению.

Быстрые примеры

Нагрев нефти: 5 м³/ч, ρ≈850 кг/м³, c≈2 кДж/кг·K, 40→80 °C.
Q ≈ (5×850/3600)×2×40 ≈ 94 кВт.

ГВС на установке: 10 м³/ч воды 15→55 °C, греющая 80 °C.
Q = 10×1000×4.18×40/3600 ≈ 465 кВт.

Подсказка: при ΔT_{гор–хол} < 10–12 °C площадь резко растёт — выгоднее повысить температуру греющей среды или применить многопроход.

Практика эксплуатации: обслуживание, признаки проблем

Регламент обслуживания

Периодичность	Действия	Признак необходимости
Ежемесячно	Контроль t/Р/течей	Отклонения >5%
6–12 мес.	CIP/механическая промывка	Рост Δp > 50%
Ежегодно	Ревизия болтов/уплотнений	Подтёки, падение мощности
3–5 лет	Комплектная замена уплотнений	Планово

Типичные неисправности

Снижение t_out — загрязнение, неверная схема подключения.
Рост Δp — отложения/засоры; проверьте фильтры >= 100–300 мкм.
Внешние течи — износ уплотнений/недотяжка; затяжка в крест 2–3 проходами.
Смешивание сред — прогар пластины/разрушение уплотнения, немедленная остановка.

FAQ — ответы на частые вопросы

Какое рабочее давление закладывать для ПТО на газопереработке?

Чаще 16–25 бар для разборных, 25–40 бар для сварных/полусварных. Испытательное — ×1,5 от рабочего.

Подойдут ли ПТО для сероводородсодержащих сред?

Да, при пластинах из титана/хастеллоя и уплотнениях Viton. Дополнительно требуются контроль pH и солёности.

Как часто делать промывку?

Обычно раз в 6–12 мес., при высоких солях — каждые 3–6 мес. Признак — рост Δp на 40–50% и падение t_out на 3–5 °C.

Какой минимум температурного напора допустим?

10–15 °C. Ниже — резко растёт площадь и стоимость; применяют многопроход/повышают t° греющей.

Можно ли использовать ПТО под пар?

Да, до ~180 °C и ~10 бар при правильной обвязке (редуктор, конденсатоотводчик) и FKM-уплотнениях.

Как увеличить мощность без замены корпуса?

Добавить 10–30% пластин (если позволяет рама/стяжки). Мощность вырастет пропорционально площади.

Что выбрать: паяный, разборный или полусварной?

Паяный — компактно/высокие t°, разборный — сервис/масштабируемость, полусварной — агрессивная среда в одном контуре.

Какие уплотнения ставить под нефть/конденсат?

NBR для нефтепродуктов до ~120 °C; Viton — при ароматике/агрессивных примесях и t° до ~200 °C.

Как понять, что пора останавливать аппарат?

Смешивание сред, стойкие подтёки, падение производительности >10%, рост Δp >50% — немедленная ревизия.

Нужны ли фильтры перед ПТО?

Да, сетчатые/магнитные. Рекомендуемый класс — 100–300 мкм; для песка/окалины — обязательно.
