Где используют пластинчатые теплообменники?

Q: Какой перепад давления считать нормой?

Обычно 20–60 кПа на сторону при номинальном расходе. Выше 80–100 кПа — проверьте загрязнение и тип гофры.

Пластинчатые теплообменники применяются от ЖКХ и ИТП до пищевой, химической и энергетики. Ниже — где они действительно эффективны, как выбирать материалы/уплотнения и какие схемы/настройки дают максимум КПД с первого дня.

Подберём пластинчатый теплообменник под вашу задачу

Сделаем расчёт тепловой мощности, ΔT и потерь давления, согласуем материалы (316L/титан) и уплотнения (EPDM/Viton). КП и смета за 2 часа.

Позвонить 8 (804) 333-71-04 Получить смету Рассчитать теплообменник Пластины и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Где используют: отрасли и типовые узлы
Быстрые формулы и мини-примеры
Материалы пластин и уплотнений
Схемы, обвязка и КИПиА
Таблицы подбора: ЖКХ, промышленность, спец-среды
Практические кейсы
Лайфхаки: пуск, сервис, диагностика
ТО и регламент промывок
FAQ

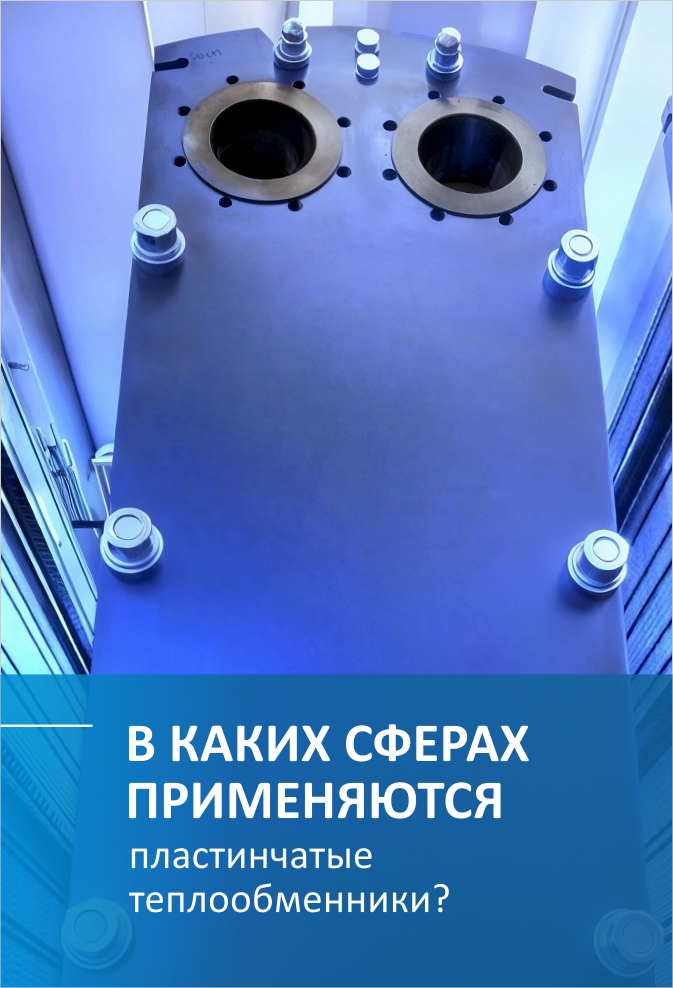

Где используют пластинчатые теплообменники — Компактность и высокий КПД — причины широкой применимости пластинчатых ТО.

Где используют: отрасли и типовые узлы

ЖКХ и ИТП

Отопление, ГВС, теплые полы (гидроразвязка сетей и дома).
Плюсы: лёгкий сервис, компактность в теплопунктах.

Кейс-рекомендация: для сетевой воды с колебаниями качества — пластины 316L, уплотнения EPDM, «грязевик+магнит+Y-фильтр» перед входом.

Пищевая промышленность

Пастеризация, охладители/испарители, CIP-циклы.
Требования: санитарность, разборность, гигиенический контур.

Совет: гладкие гофры «M»/«L» под вязкие среды, частая промывка.

Химия и нефтегаз

Охлаждение агрессивных сред, теплоутилизация.
Материалы: титан, сплавы Ni; уплотнения Viton/FKM.

Проверка: согласуйте pH и Cl⁻: при соли/электролизе — титан.

Энергетика и машиностроение

Маслоохладители турбин/редукторов, дизель-генераторы.
Условия: вибрации, пульсации, высокие ΔT.

Лайфхак: ставьте демпферы/компенсаторы на подводах.

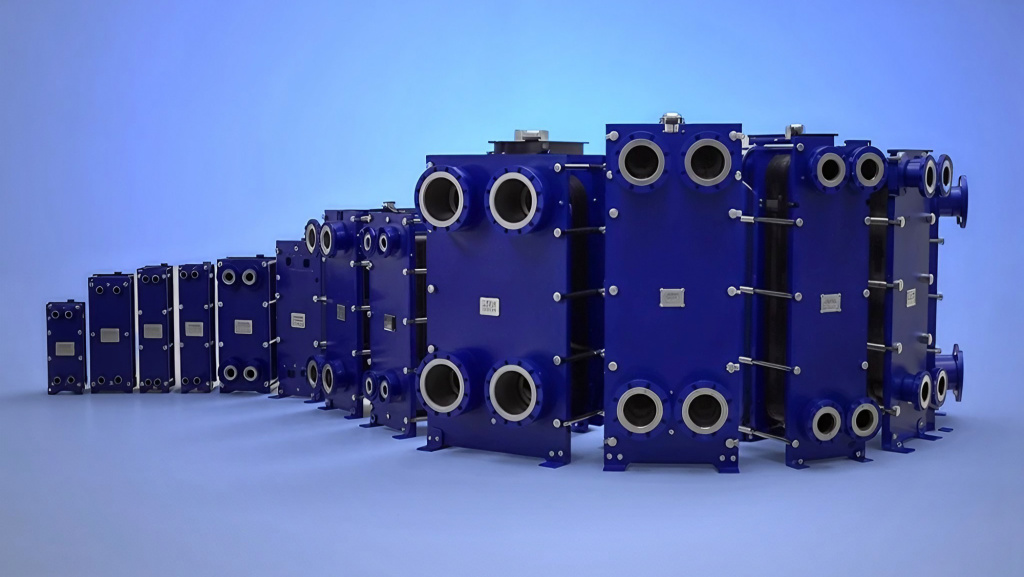

Как правильно выбрать теплообменник — Подбор — это баланс требуемого Q, ΔT и допустимых потерь давления.

Быстрые формулы и мини-примеры

Тепловая нагрузка

Q = G × c × ΔT, где G — массовый расход, c — теплоёмкость, ΔT — требуемый нагрев/охлаждение.

Микро-пример: 2 м³/ч воды (≈0,56 кг/с) нужно нагреть на 10 К: Q ≈ 0,56×4,18×10 ≈ 23,4 кВт.

Логарифмический средний перепад температур

ΔT_lm = (ΔT₁−ΔT₂)/ln(ΔT₁/ΔT₂) — базовый параметр для площади теплообмена.

Микро-пример: 70→50 °C (горячая), 20→35 °C (холодная): ΔT₁=70−35=35, ΔT₂=50−20=30 → ΔT_lm≈32,4 К.

Быстрая проверка потерь давления

Для воды в «средней» гофре ориентируйтесь на 20–60 кПа на сторону при номинальном расходе. Если Δp > 80–100 кПа — проверьте загрязнение/неверный тип гофры.

Материалы пластин и уплотнений

Материал	Среды/условия	Диапазон T	Рекомендация	Пример из практики	Лайфхак
316/316L	ЖКХ, ГВС, пищевая вода	до 90–120 °C	База для воды/нейтральных растворов	ИТП, пастеризация молока	Строгий контроль pH 7,2–7,6
Титан Gr.2	Солёная/морская вода, Cl⁻	до 95 °C	Обязательно при электролизе NaCl	Бассейны/аквапарки	Титановые пластины + титан. патрубки
EPDM (уплотнения)	Вода/ГВС, пар до ~150 °C	−10…150 °C	Универсально для воды	ЖКХ	Не применять с маслами
Viton/FKM (уплотнения)	Нефтепродукты/озон/высокая T	−5…200 °C	Пар >150 °C, химия	Нефтехимия	Дороже, но долговечнее

Производство теплообменников — Подбор материалов — ключ к ресурсу и безопасности.

Схемы, обвязка и КИПиА

Базовая схема

Фильтр → Насос → ТО → Датчики T/P.
Противоток, краны для промывки/дренажа.
Воздухоотводчики в верхних точках.

Когда выбирать: вода/вода, стабильные режимы, небольшие мощности.

Расширенная схема

Регулятор температуры по уставке, байпас на случай сервиса.
Доп. фильтрация/магнитные вставки для грязной среды.
Сигнализация аварийной T и падения расхода.

Когда нужна: переменные нагрузки, высокие требования к качеству.

Разумная обвязка экономит на простоях и сервисе.

Таблицы подбора: ЖКХ, промышленность, спец-среды

Задача	Диапазон мощностей	Тип гофры	Тип уплотнений	Рекомендация	Пример
ГВС/отопление (ЖКХ)	50–800 кВт	Средняя («M»)	EPDM	Запас по площади 10–15%	300 кВт ИТП с ΔT 70/50–30/50
Охлаждение масел	30–300 кВт	Грубая («L»)	Viton/FKM	Низкие Δp на стороне масла	Редуктор 110 кВт, Δp ≤ 40 кПа
Бассейн (пресная)	40–220 кВт	Средняя («M»)	EPDM	ΔT бассейна 1–2 К	50 м³, нагрев за 10 ч ≈ 90 кВт
Бассейн (солёная)	60–250 кВт	Средняя («M»)	EPDM/Viton	Титановые пластины	Аквапарк NaCl, 120 м³
Химия/агрессивные	80–500 кВт	Мелкая («H»)	Viton/FKM	Согласование химстойкости	pH 2–10, контроль Cl⁻

Практические кейсы

Кейс 1 — ИТП ГВС 400 кВт

Задача: стабильные 60 °C при колебаниях сетевой воды.

Решение: разборный ТО 316L, EPDM; фильтрация + автоматика.

Результат: экономия топлива ~6%, стабильная температура.

Кейс 2 — Охлаждение масла 150 кВт

Проблема: высокий Δp, перегрев редуктора.

Решение: гофра «L», увеличение площади, Viton.

Результат: Δp снижено до 35 кПа, температура в норме.

Кто в России производит теплообменники — Сервисопригодность и наличие запчастей — важны не меньше расчёта.

Лайфхаки: пуск, сервис, диагностика

Плавный пуск: избегайте гидроударов, открывайте вентили постепенно.
Быстрая диагностика: ИК-пирометр «прозванивает» холодные зоны (засор/затопление каналов).
Фильтрация: ставьте Y-фильтр 200–500 мкм и запасные сетки.
Режим ΔT: резкие изменения уставок сокращают ресурс уплотнений.

ТО и регламент промывок

Периодичность	Операции	Признак необходимости	Примечание/лайфхак
Ежемесячно	Контроль Δp, осмотр течей	Падение T на выходе > 3 К	Логи трендов по T/P показывают деградацию
Раз в 6–12 мес.	CIP-промывка (кислота/щелочь по материалам)	Рост Δp > 50%	Не применять абразив — повреждение пластин
Раз в 3–5 лет	Комплектная замена уплотнений	Старение/подтёки	Меняйте комплектом — быстрее и дешевле

Добавь сюда фото или видео

FAQ — ответы на частые вопросы

Где пластинчатый теплообменник наиболее эффективен?

В задачах вода/вода и жидкость/жидкость с умеренной загрязнённостью: ГВС, бассейны, маслоохладители, пастеризация.

Когда нужен титан вместо 316L?

При солёной/морской воде, электролизе NaCl и высоком содержании Cl⁻. Это резко повышает коррозионную стойкость.

Какой Δp считать нормальным?

Часто 20–60 кПа на сторону при номинальном расходе. Выше 80–100 кПа — проверьте загрязнение/неверный тип гофры.

Паяный или разборный?

Паяный — компактнее и дешевле для малых/средних мощностей; разборный — удобнее для частой промывки и больших расходов.

Как понять, что ТО загрязнился?

Растёт перепад давления и падает выходная температура при прежнем расходе. Нужна CIP-промывка.

Можно ли использовать один ТО для разных сред?

Нежелательно. Разные среды требуют различных материалов/уплотнений и режимов. Лучше отдельные аппараты.

Нужна ли автоматика?

Минимум — датчики T/P и защита по аварийным уставкам. Для переменных нагрузок — регулятор температуры и байпас.

Какие уплотнения выбрать для высоких температур?

Viton/FKM для высокой T/химии; EPDM — универсален для воды/ГВС до ~150 °C.

Как быстро оценить требуемую мощность?

Q ≈ G×c×ΔT. Пример: 2 м³/ч × 4,18 × 10 К ≈ 23,4 кВт.

Как продлить ресурс ТО?

Фильтрация, стабильный pH, плавные пуски, регламент промывок и своевременная замена уплотнений.
