Пластинчатые теплообменники для ГВС (горячего водоснабжения)

Теплообменник для ГВС - подбор, расчет, комплектация

Принцип работы теплообменника для ГВС

Теплообменник для горячего водоснабжения (ГВС) предназначается для передачи тепла от греющего теплоносителя к нагреваемой среде. Подача горячей воды в контур теплообменника осуществляется от котла или теплосети, а холодная вода поступает от системы холодного водоснабжения.

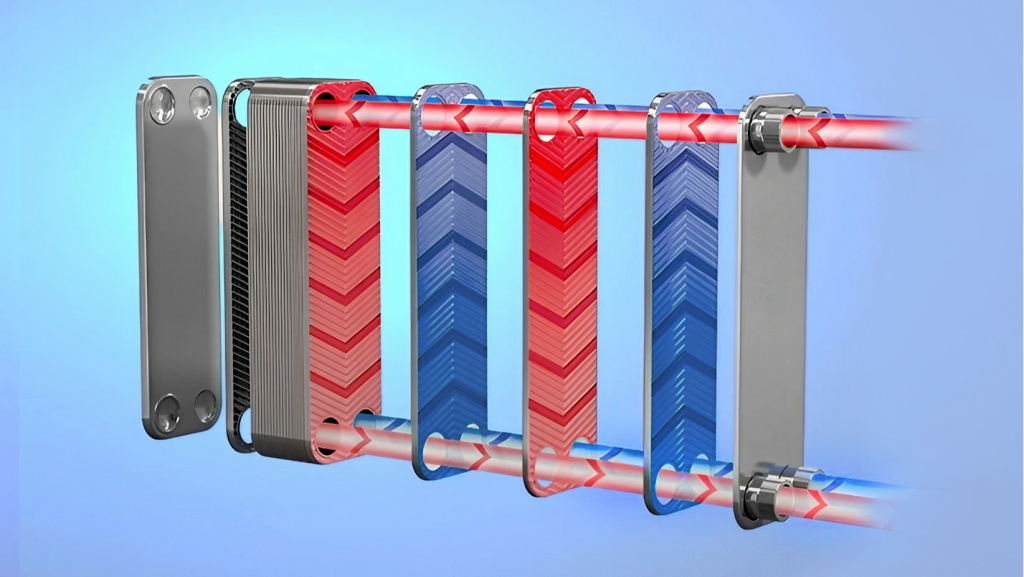

Принцип работы пластинчатого теплообменника для ГВС

Установка теплового оборудования в котельной позволяет значительно сэкономить на затратах для обогрева помещений зданий.

Типы теплообменников для ГВС

Виды теплообменников для ГВС

Кожухотрубный теплообменник для горячего водоснабжения, в котором жидкости двигались в герметичном корпусе (кожухе) по теплопередающим трубкам, устарели. Эта конструкция давала эффект от своей работы, тем не менее, была довольно-таки затратной в эксплуатации.

Сейчас широко выпускаются пластинчатые теплообменники разборного или паяного типа.

Теплообменник ГВС пластинчатого типа работает по принципу теплового обмена жидкостей между собой (вода-вода), которые движутся противоположно друг другу, и соответственно, с разными значениями температуры. Пластины и прокладки могут выполняться из различных материалов. Выбор будет основываться на предназначении теплообменного устройства и сфере его применения.

Например, пластинчатый теплообменник для ГВС и системы отопления выступает в качестве теплосилового прибора. Как правило, его пластины изготавливаются из нержавейки, а прокладки из высокопрочной резины EPDM или NBR.

Если теплообменное оборудование оснащается прокладками из резины NBR, то устройство может функционировать с носителем тепла, температура которого составляет 110 градусов. Резина EPDM выдерживает температуру до 170 градусов.

Паяный теплообменник более компактный и устойчивый к перепадам давления и гидроударам, однако не такой универсальный при сервисном обслуживании.

Преимущества пластинчатого теплообменника для ГВС:

Пластинчатый теплообменник для горячей воды Машимпэкс
  • - Легкоразборная конструкция в случае засорения внутреннего контура и пластин теплообмена, сборка и разборка возможна без привлечения помощи специалистов;
  • - Эксплуатационный срок службы пластинчатого теплообменника составляет порядка десятка лет, а расходные материалы (прокладки) имеющие меньший срок службы, легко подлежат замене, и совсем недорогие;
  • - Скоростная турбулентная рабочая среда минимизирует процесс отложению солей на важных узлах аппарата;
  • - Компактный вид агрегата;
  • - Высокий КПД тепловой передачи;
  • - Минимальные потери тепла и перепады давления.

Подключение теплообменника для ГВС

Система горячего водоснабжения может подключаться к тепловым сетям по параллельной или двухступенчатой схеме.

В первом случае используется один теплообменник, который параллельно подключается к системе отопления, то есть в одну линию.

Стандартная схема подключения

Стандартная схема подключения теплообменника для ГВС

Во втором случае монтируется два теплообменных прибора. Чтобы правильно определить тип схемы, нужно рассчитать отношение тепловой нагрузки на отопительную систему к тепловой нагрузке, которая приходится на ГВС.

Двухступенчатая схема подключения

Двухступенчатая схема подключения теплообменника для ГВС

Для того чтобы произвести расчет теплообменного устройства, которое подключается параллельно, нужно знать температуры в обратном и подающем трубопроводе. Также для этого определяется среднечасовой расход горячей воды. Чтобы рассчитать подходящий теплообменник для двухступенчатой схемы подключения, нужно узнать температуру тепловой сети в зимний период времени и тепловую нагрузку на отопительную систему.


Расчет теплообменника для ГВС (горячей воды)

Расчет теплообменного оборудования производится согласно СНиП, которые были приняты правительством России с учетом среднечасового потребления. Расчет оборудования для передачи тепла системе водоснабжения отличается от других объектов, которые потребляют воду.

Для того чтобы узнать среднечасовой расход на систему горячего водоснабжения, нужно четко понимать, что потребителями тепла являются не сами приборы, а люди. По этой причине, чтобы правильно произвести расчет приборов, необходимо указывать точное количество проживающих в доме людей.

Минимальные данные для расчета:
  1. Объем воды на одного потребителя (стандартно 120 л. в сутки);
  2. Максимальная температура по греющей и нагреваемой стороне;
  3. Количество потребителей и точек водоразбора (кранов, душевых и кухонь).

Все данные для расчета можно найти в Технических условиях, которые находятся в организации, занимающейся теплоснабжением. Обратившись к нам, мы подберем и рассчитаем оборудование под Ваш объект, которое 100% будет работать.

Пример расчета теплообменника для горячего водоснабжения многоквартирного дома

Расчет осуществлялся на 160 квартир по стандартному графику 90/70. Стоимость 94 300,00 руб.

Остались вопросы?

Вы всегда можете получить консультацию по подбору теплообменника на систему ГВС у нашего инженера совершенно бесплатно.

Мы поможем определится, какой именно вариант больше подходит для Вашего объекта, учитывая технические характеристики и пожелания.
Обращайтесь по номеру 8-804-333-71-04 (звонок бесплатный) или же напишите на электронную почту teplo@sn22.ru

С наиболее полной информацией о теплообменном оборудовании Вы всегда можете ознакомиться на нашем сайте
