Теплообменники для охлаждения пластинчатые

Q: Что выбрать: пластинчатый или кожухотрубный?

До 25–30 бар и для чистых жидкостей — пластинчатый. Для газов, высоких давлений и температур — кожухотрубный.

Q: Какая минимальная ΔT между контурами допустима?

Ориентир 8–20 К. Ниже 8 К площадь и насосные затраты сильно растут — проверьте экономику.

Q: Какие уплотнения ставить на холод?

EPDM для воды/гликоля, FKM для агрессивных сред, HNBR для маслостойкости/озоностойкости.

Q: Когда нужен титан?

При солёной/морской воде и высоких хлоридах. Альтернатива — 254SMO при экономическом обосновании.

Q: Почему паяный ПТО потёк после зимы?

Скорее всего, замерзание остатков воды. Осушайте/продувайте аппарат и используйте антифриз.

Q: Какой фильтр ставить перед теплообменником?

Сетчатый 200–500 мкм для ПТО; подбирайте по среде и дебиту. Фильтрация обязательна.

Q: Какой ресурс уплотнений?

В среднем 3–7 лет — зависит от температуры, химии и термоциклов. Планируйте комплект ЗИП.

Теплообменники для охлаждения держат стабильную температуру в технологических процессах — от чиллеров и брагоректификации до охлаждения газа. Ниже — виды, схемы, формулы и короткие примеры для быстрого подбора.

Подбор теплообменника для охлаждения за 30–60 минут

Рассчитаем мощность, проверим гидравлику и подберём материалы под ваши среды. КП и срок — в день обращения.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что охлаждаем и где применяем
Типы теплообменников для охлаждения
Расчёт мощности и площади (формулы + примеры)
Материалы и уплотнения под среды
Схемы включения в систему холодоснабжения
Чек-лист подбора и типовые ошибки
Обслуживание: регламент и лайфхаки
FAQ

Современные теплообменники для систем холодоснабжения

Пластинчатые и кожухотрубные аппараты компактны, обеспечивают высокий КПД и легко встраиваются в существующие линии. Особенно критично в пищевой, фармацевтической и металлургической отраслях.

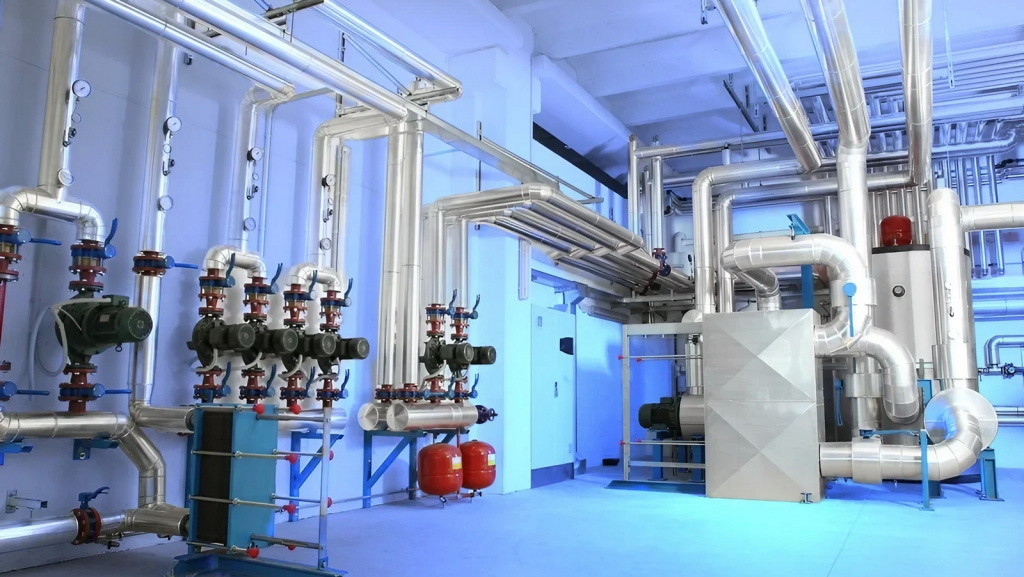

Теплообменники для охлаждения пластинчатые — Пластинчатые теплообменники — фаворит там, где важны габариты и эффективность.

Добавь сюда фото или видео

Что охлаждаем и где применяем

ЖКХ и коммерция: чиллеры, фэнкойлы, ледовые арены, дата-центры.
Пищевая промышленность: охлаждение сусла/пива, молока, рассолов, сиропов.
Нефтегаз/химия: охлаждение газа, аммиачные/пропиленгликолевые контуры, оборотная вода.
Энергетика/машиностроение: охлаждение масла, СОЖ, компрессорных газов, турбинных систем.
HVAC и ТН: испарители/конденсаторы тепловых насосов, сухие градирни.

Кейс (пиво): сусло 1000 л с 95→18 °C через ПТО 316L/EPDM, расход воды 4 м³/ч — время охлаждения ~35–45 мин при ΔT≈10–15 °C.

Типы теплообменников для охлаждения

Под задачи охлаждения применяются разные конструкции. Выбираем по давлениям/температурам, чистоте сред и сервису.

Тип	Диапазоны (бар/°C)	Среды и задачи	Рекомендация	Пример из практики	Лайфхак
Пластинчатый разборный	до 25 / до 180	Вода–вода, гликоли, молоко, сусло	Лучший по сервису и масштабируемости	Охлаждение сусла 3–30 м³/ч	Держите запас площади 10–15% под загрязнение
Паяный пластинчатый	до 30 / до 225	Чиллеры, ТН, маслоохладители	Компактный, недорогой, без уплотнений	Испаритель чиллера 20–150 кВт	Для солёной воды выбирайте никель пайку
Полусварной пластинчатый	до 35 / до 250	Одна агрессивная среда (аммиак, рассол)	Баланс стойкости и сервисности	Аммиачный испаритель 200–800 кВт	Разделяйте «грязную» и «чистую» стороны
Кожухотрубный	100+ / 350+	Газ/газ, газ/жидкость, высокие давления	Для тяжёлых условий и газов	Охлаждение азота/водорода	Предусмотрите механическую чистку труб

Каким образом производится чистка элементов теплообменника — Чистка пластин/труб — ключ к стабильной холодопроизводительности.

Примеры задач охлаждения

Охлаждение газа в кожухотрубнике: высокие давления/скорости; закладываем прямые трубные пучки с перегородками.
ПТО для сусла: 316L/EPDM, двухступенчато: вода + рассол/гликоль.
Водяное охлаждение масла: паяные ПТО с никелевой пайкой при солёной воде.

Расчёт мощности и площади (формулы + примеры)

Основные формулы

Q = m × c × ΔT, кВт (m — кг/с; c — кДж/кг·К; ΔT — К)
Q = U × A × ΔT_lm → A = Q/(U·ΔT_lm)
ΔT_lm = (ΔT₁ − ΔT₂)/ln(ΔT₁/ΔT₂)

Пример 1 (вода→вода): охладить 5 м³/ч воды 30→15 °C.
m≈5000/3600=1,39 кг/с; Q≈1,39×4,18×15≈87 кВт.

Пример 2 (Площадь): U≈3000 Вт/м²·К, ΔT_lm≈12 К → A≈87 000/(3000×12)≈2,4 м².

Быстрые ориентиры

Вода↔вода: U = 2500–6000 Вт/м²·К
Гликоль 30–40%: U = 1800–3000 Вт/м²·К
Газ↔жидкость: U = 300–1200 Вт/м²·К
Рекомендуемый запас по A: +10–20% под загрязнения

Подсказка: если целитесь в малую ΔT (<8–10 К), площадь растёт резко — проверьте экономику насосной энергии и площади аппарата.

Материалы и уплотнения под среды

Среда	Материал пластин/труб	Уплотнения	Диапазон	Примечание	Лайфхак
Вода/гликоль	AISI 316/316L	EPDM (до 150 °C)	pH 6–9	HVAC, ТН, чиллеры	Следите за ингибитором коррозии в гликоле
Солёная/морская вода	Титан Grade 2	EPDM/FKM	Cl⁻ > 200 мг/л	Высокая стойкость к хлоридам	Минимизируйте стояние — коррозия щелей
Рассолы (CaCl₂/NaCl)	Титан / 254SMO	EPDM/FKM	−25…+120 °C	Часто полусварные ПТО	Фильтрация <1 мм обязательна
Аммиак (NH₃)	Нерж./Титан (по проекту)	HNBR/FKM	до 25 бар	Полусварные или кожухотрубные	Учитывайте совместимость масла
Пищевые среды	316L (электрополировка)	EPDM/FDA	SIP/CIP	Гладкие каналы, санитарность	Планируйте CIP без разборки
Газ высокого давления	Трубные пучки (кожухотрубн.)	—	100+ бар	Перегородки, байпас, диафрагмы	Рассчитайте скорость < 20–30 м/с

Схемы включения в систему холодоснабжения

Централизованная (чиллер–потребители)

Чиллер → ПТО (гидравлическая развязка) → вторичный контур
Плюсы: стабильность, единое обслуживание
Минусы: длинные трассы, потери

Кейс: ТРЦ 8 МВт — ПТО 2×50% для развязки первичного и вторичного контуров, ΔT=5–7 К.

Промежуточная (буферы/аккумуляторы холода)

ПТО + бак-аккумулятор рассола/гликоля
Плюсы: пик-шейвинг, надёжность
Минусы: место под бак

Кейс: Мясокомбинат — ночная зарядка льда, днём пиковая отдача через ПТО.

Совет монтажа: ставьте сетчатые фильтры 200–500 мкм на входе в ПТО, воздухоотводчик в верхней точке и измеряйте Δp — это ваш «датчик загрязнения».

Чек-лист подбора и типовые ошибки

Что прислать на расчёт

Расходы по обеим средам (м³/ч) или требуемая Q (кВт)
Температуры «вход/выход» по обеим средам
Потери давления, которые допустимы (бар)
Типы сред (концентрация гликоля, солёность, чистота)
Материалы/санитарные требования (316L, титан, FDA)
Габаритные ограничения и тип присоединений

Типичные ошибки

Цель ΔT<5 К без пересчёта насосной — площадь и расходы «взлетают»
Неверные уплотнения (NBR вместо EPDM/FKM) — течи и деградация
Отсутствие фильтров — быстрый рост Δp, падение КПД
Нет запаса по площади 10–20% — недобор в сезон
Игнорирование кавитации на насосе (минимум 0,3 бар)

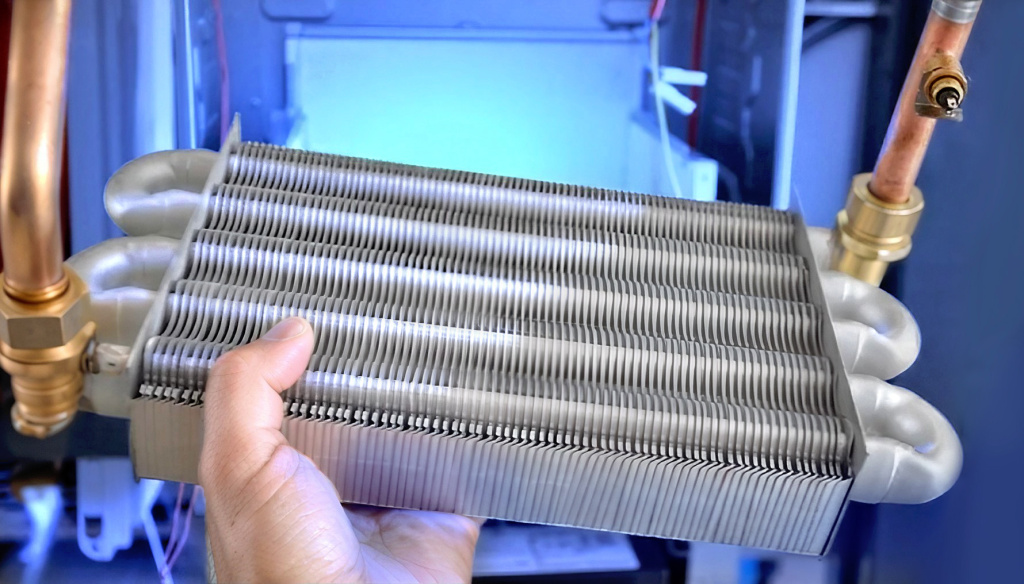

Какие причины могут вызвать замену водяного теплообменника — Типовые причины замены: коррозия, усталость материала, засоры каналов.

Обслуживание: регламент и лайфхаки

Периодичность	Операции	Критерий запуска	Примечание
Ежемесячно	Снятие температур/давлений, проверка течей	Отклонение >5% от паспорта	Вести журнал, фото манометров
Раз в 6 мес.	Подтяжка болтов рамы, ревизия уплотнений	Подтёки/рост Δp	Крест-накрест, 3–4 прохода
Раз в год	CIP/химическая промывка 5–10% кислотой	Δp вырос >50%	С нейтрализацией и промывкой
3–5 лет	Полная замена уплотнений	Старение/термоциклы	Заранее закупите комплект ЗИП

Важно: не используйте абразивы и металлические щётки — разрушите пассивный слой нержавейки/титана.

Как правильно выбрать теплообменник — Приёмка: сопоставьте фактическую ΔT и расчётную, проверьте Δp и отсутствие вибраций.

FAQ — ответы на частые вопросы

Как быстро прикинуть мощность охлаждения?

Используйте Q≈m·c·ΔT. Пример: 3 м³/ч воды (0,83 кг/с) охладить на 10 К → Q≈0,83×4,18×10≈34,7 кВт. Дайте нам расходы и температуры — уточним U и площадь.

Что выбрать: пластинчатый или кожухотрубный?

До ~25–30 бар и для чистых жидкостей — пластинчатый (компактность/сервис). Для газов и высоких давлений/температур — кожухотрубный.

Какая минимальная ΔT между контурами допустима?

Рабочий диапазон 8–20 К. Ниже 8 К площадь и насосные затраты растут; проверьте экономику системы.

Какие уплотнения ставить на холод?

EPDM для воды/гликоля до 120–150 °C; FKM (Viton) для химически активных сред; HNBR — для озоностойкости и маслостойкости.

Когда нужен титан?

Морская/солёная вода, рассолы с высокими хлоридами, pitting-риски. Альтернатива — 254SMO при экономическом обосновании.

Как контролировать загрязнение без разборки?

Ставьте дифманометры до/после ПТО. Рост Δp на 40–50% — сигнал к CIP/промывке.

Можно ли использовать один ПТО на несколько потребителей?

Да, при грамотном распределении расхода (коллектор, балансировка, трёхходовые клапаны). Часто ставят 2×50% аппарата.

Почему паяный ПТО потёк после зимы?

Вероятно замерзание остатков воды. Всегда продувайте/осушайте аппарат при остановке; используйте антифриз по регламенту.

Какой фильтр ставить перед теплообменником?

Сетчатый/грязевик 200–500 мкм для ПТО; для кожухотрубных — по составу среды. Фильтр обязателен.

Какой ресурс уплотнений?

В среднем 3–7 лет: зависит от температуры, химии и термоциклов. Планируйте комплект ЗИП и ежегодную ревизию.
