Увеличение мощности пластинчатого теплообменника

Увеличить мощность пластинчатого теплообменника можно без покупки нового агрегата — достаточно правильной модернизации. Расскажем, когда это реально и как проводится процедура.

Когда требуется увеличение мощности

Чаще всего модернизация нужна, когда:

• подключаются новые потребители (дополнительные линии, оборудование);
• расширяются тепловые сети;
• фактическая мощность ниже расчетной из-за загрязнений или старения;
• нужно повысить эффективность производственных процессов.

Способы увеличения мощности

Основной метод — увеличение площади теплообмена за счёт добавления пластин. Это актуально для разборных моделей. При ограничении по раме возможны варианты:

• замена рамы на более длинную модификацию;
• подбор дополнительного теплообменника в параллельной схеме;
• установка насосной группы большей мощности.

Этапы модернизации

1. Диагностика текущего состояния — проверка коррозии, протечек, механических повреждений.
2. Расчёт под новые мощности (Q = U × A × ΔTlm). Пример: при увеличении площади теплообмена с 20 до 30 м² мощность вырастет с ~400 до ~600 кВт.
3. Очистка пластин от накипи и отложений.

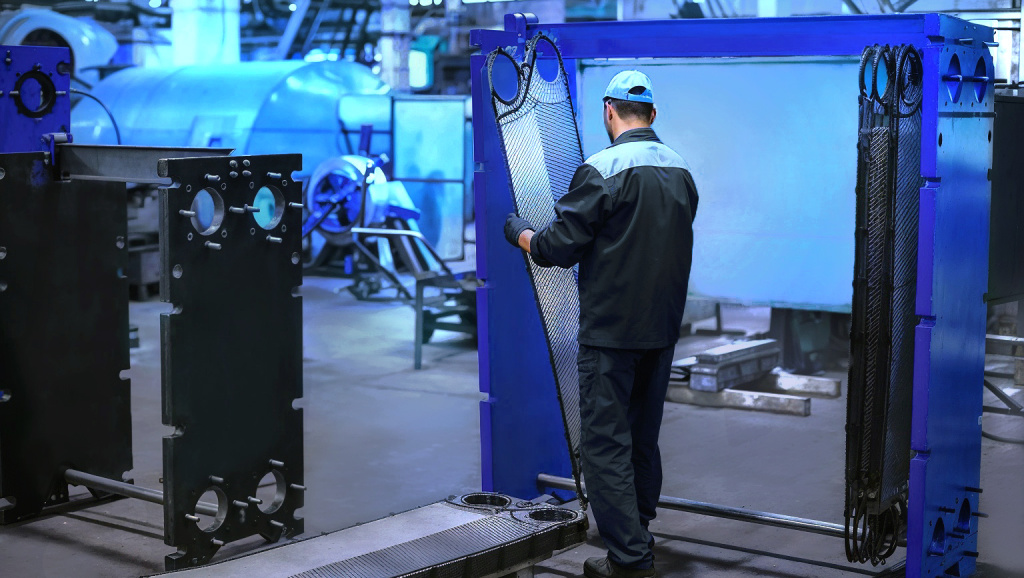

4. Установка дополнительных пластин и уплотнений.
5. Сборка, испытание, ввод в эксплуатацию.

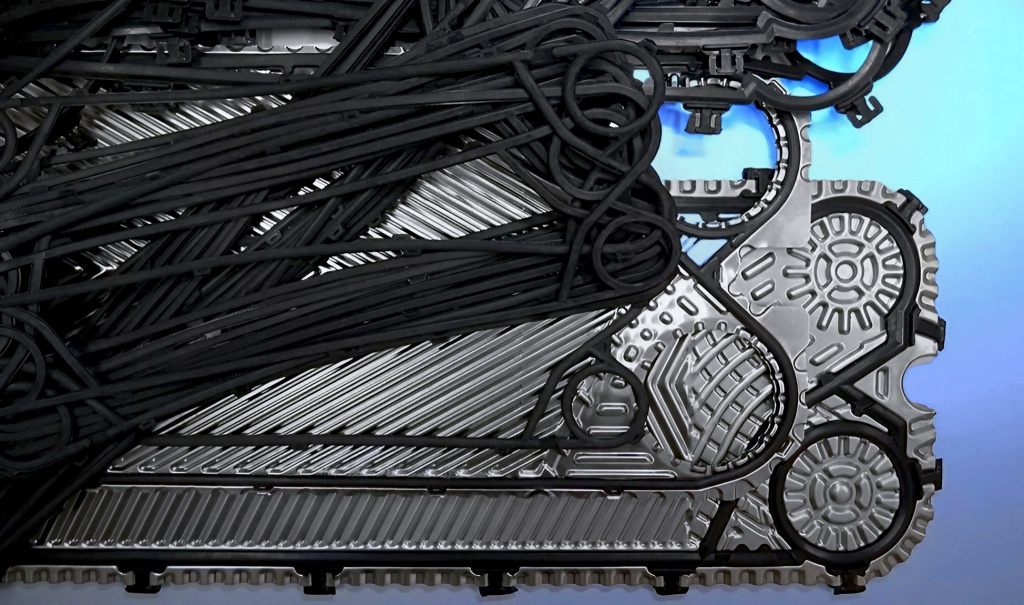

Материалы и комплектующие

При добавлении пластин важно использовать совместимые материалы:

• Пластины: нержавеющая сталь AISI 316, титан, сплавы для агрессивных сред;
• Уплотнения: EPDM (вода/пар до 150°C), NBR (масла, топливо до 120°C), FKM (агрессивные среды до 200°C).

Ошибки и советы

• Не увеличивайте мощность, если причина снижения — накипь. Сначала нужна промывка.
• Проверяйте гидравлическое сопротивление — при росте потерь давления эффективность может упасть.
• При установке дополнительных пластин — затягивайте болты равномерно (150–300 Н·м).
• Всегда проверяйте состояние насосной группы — может потребоваться усиление.
