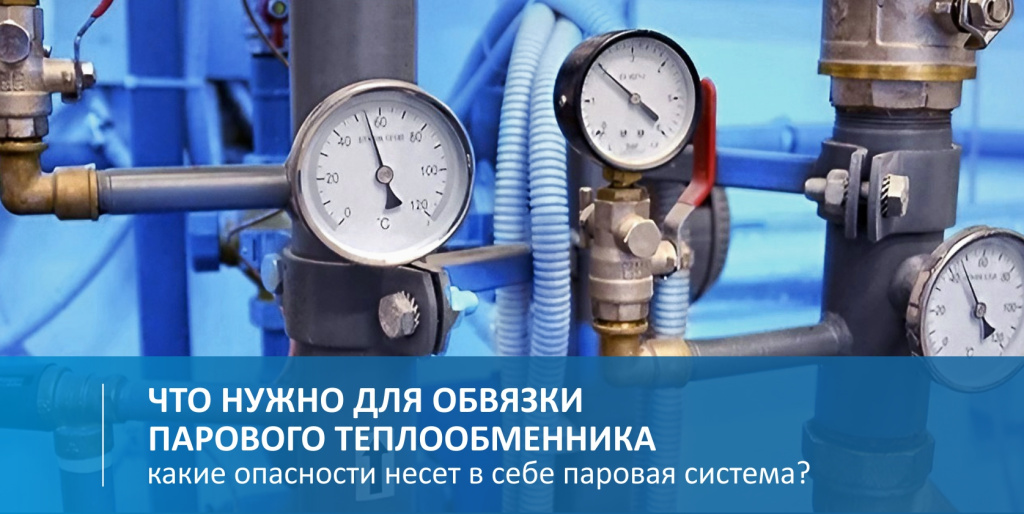

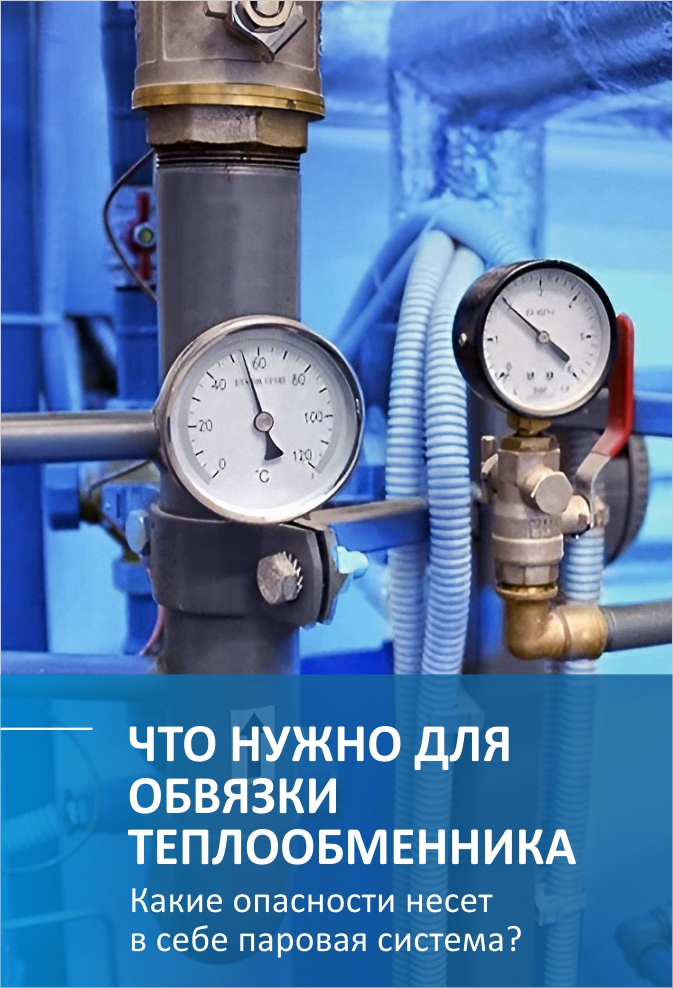

Из-за чего обвязка паровых теплообменников такая дорогая?

Q: Почему обвязка парового теплообменника дороже водяной?

Нужны арматура и материалы для высоких температур и давлений, сепарация влаги, защита от вакуума и предохранительная автоматика. Доля проектных/ПНР работ выше.

Q: Какой тип конденсатоотводчика выбрать?

Для переменных нагрузок — поплавковый, для стабильных — термодинамический. Выбор по расходу конденсата и допустимому переохлаждению 10–20 К.

Q: Зачем прерыватель вакуума?

Чтобы исключить «схлопывание» пластин/труб при резком охлаждении и обеспечить опорожнение корпуса при останове.

Q: Как рассчитать расход пара?

Используйте Q = m × r. Массовый расход m = Q/r, где r — теплота парообразования на рабочем давлении.

Q: Какой запас по редуктору давления брать?

20–30% по пропускной способности и минимум 1 бар перепада давления для устойчивой работы.

Q: Можно ли экономить на КИПиА?

Минимальный набор обязателен: манометры до/после редуктора, термодатчик на выходе ТО, аварийные сигналы. Остальное — по рискам.

Q: Сколько стоит узел обвязки?

Зависит от мощности и схемы. Ориентир: 300–500 кВт — базовая смета; 0,8–1,5 МВт — расширенная с дублированием и КИПиА.

Обвязка парового теплообменника дороже водяной из-за повышенных температур/давлений, требований безопасности и специальной арматуры. Ниже — состав узла, расчёты, типовые схемы и способы сэкономить без риска.

Подберём обвязку парового теплообменника под ваши параметры

Расчёт редуцирования, конденсатоотвод, сепарация влаги, защита от гидроударов. КП и смета за 2 часа.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему обвязка дорогая: состав и требования
Схемы обвязки: базовая и продвинутая
Как сэкономить без потери безопасности
Расчёты: пар, конденсат и редуцирование
Подбор арматуры и материалов
Кейсы из практики
Ошибки и лайфхаки
Эксплуатация и ТО
Смета и оптимизация расходов
FAQ

Из-за чего обвязка паровых теплообменников такая дорогая — Почему паровая обвязка стоит дороже водяной: безопасность и спецкомплектующие.

Почему обвязка дорогая: состав и требования

Пар — высокоэнергоёмкий теплоноситель: температуры 160–180 °C и выше, давление 4–10 бар (и более) и риск ожогов/гидроударов. Поэтому узел требует усиленной арматуры и средств защиты.

Состав типовой обвязки

Редукционный клапан (PRV) — снижение давления пара до расчётного.
Сепаратор/влагоотделитель — «осушает» пар перед теплообменником.
Фильтр-грязевик — защита арматуры и каналов.
Конденсатоотводчик — стабильный отвод конденсата и исключение завоздушивания.
Прерыватель вакуума — защита пластин/труб при резком остывании.
Предохранительный клапан — защита от избыточного давления.
Обратные клапаны, дренажи, манометры, термометры.

Почему это дорожает узел

Арматура в исполнении для пара (темп-давление) дороже водяной на 30–150%.
Нужны коррозионно-термостойкие материалы (Viton/FKM, AISI 316/321 и т. п.).
Проект и пусконаладка критичны: ошибка = риск аварии/простоя.

Эксплуатация теплового пункта — Эксплуатация узла: контроль давления/температуры и состояния конденсатоотводчиков.

Схемы обвязки: базовая и продвинутая

Базовая (эконом)

Фильтр → Сепаратор → Редуктор давления → ТО → Конденсатоотводчик → Конденсатопровод
Манометры/термометры до/после редуктора и на ТО
Прерыватель вакуума на стороне пара ТО

Применение: небольшие мощности до ~300 кВт, стабильный пар, короткие трассы.

Продвинутая (премиум)

Дублирование конденсатоотводчиков (параллель)
Предохранительный клапан после редуктора + байпас ручной регулировки
Регулятор температуры по уставке (КИПиА), сигналы аварии
Конденсатоотвод с реципиентом/деаэратором, возврат тепла

Применение: 300 кВт–3 МВт, переменные нагрузки, чувствительные потребители.

Какие причины могут вызвать замену водяного теплообменника — При модернизации часто переходят на продвинутую схему: рост надёжности и энергоэффективности.

Как сэкономить без потери безопасности

Решение	Экономия	Когда уместно	Лайфхак/Примечание
Один многофункциональный узел (сепаратор с отводом конденсата)	−10–20%	Мощность до 300–500 кВт	Следите за падением давления — закладывайте 0,1–0,2 бар.
Редуктор с интегр. фильтром	−5–10%	Чистый пар, сервис рядом	Планируйте съемные сетки для быстрой очистки.
Типоразмер «впритык» + запас 10%	−8–12%	Стабильные нагрузки	Не режьте запас ниже 10% — риск «задуха» на пиках.
Возврат конденсата (реинжекция)	Окупаемость 1–2 сезона	Мощности > 500 кВт	Считайте энергосбережение: 50–80 кВт∙ч/сутки на 1 МВт.
Пакет КИПиА «лайт»	−7–15%	Простые технологические контуры	Минимум: манометр до/после PRV, RTD на выходе ТО.

Расчёты: пар, конденсат и редуцирование

Тепловая мощность и расход пара

Q = m × r, где Q — тепловая нагрузка (кВт), m — массовый расход пара (кг/с), r — удельная теплота парообразования (кДж/кг). Для насыщенного пара 6 бар r ≈ 2200 кДж/кг.

Пример: Нужна мощность 500 кВт. m = Q / r = 500 кДж/с / 2200 кДж/кг ≈ 0,227 кг/с ≈ 818 кг/ч.

Редуцирование давления

Выбирайте PRV по пропускной способности G и перепаду давлений. Минимальный перепад для стабильной работы — обычно 1–1,5 бар.

Мини-пример: Вход 8 бар, нужно 4 бар, расход 850 кг/ч — подбираем PRV с Kvs под пар на 4 бар и запас по Cv ≈ 20–30%.

Конденсат и «flash»-пар

При дросселировании конденсата часть его вскипает (flash). Долю «flash» можно оценить: x ≈ (h₁ − h₂) / r₂, где h₁ — энтальпия конденсата на давлении ТО, h₂ — энтальпия воды на давлении линии конденсата, r₂ — теплота парообразования на давлении линии.

Пример: Конденсат с 4 бар (h₁≈640 кДж/кг) сбрасывается в линию 0,5 бар (h₂≈419 кДж/кг, r₂≈2300 кДж/кг). x ≈ (640−419)/2300 ≈ 0,096 → ~9,6% образуется вторичного пара — предусмотреть отвод к реципиенту/деаэратору.

Проектирование индивидуального теплового пункта — Проект учитывает редуцирование, flash-пар и возврат конденсата.

Подбор арматуры и материалов

Элемент	Тип/Материал	Диапазон T/Р	Рекомендация	Пример из практики
Редуктор давления	Нормально-закрытый, корпус стальной/нерж.	до 200 °C / 10–16 бар	Запас по Cv 20–30%	На 800 кг/ч берём ряд до 1100 кг/ч
Сепаратор	Циклонный/инерционный	до 220 °C / 16 бар	Обвязать дренажем к конденсатоотводчику	Снижение влаги на 8–15%
Конденсатоотводчик	Термодинамич./поплавковый	до 220 °C / 16 бар	Поплавковый при переменных нагрузках	Стабильнее держит режим ГВС
Прерыватель вакуума	Латунь/нерж.	до 180–200 °C	Ставить у верхней точки ТО	Исключает «схлопывание» пластин
Уплотнения ТО	Viton (FKM) / EPDM high-temp	до 180–200 °C	Viton при паре > 150 °C	Срок службы +30–50%

Кейсы из практики

Кейс 1 — ИТП для ГВС 400 кВт

Проблема: накипь и «мокрый» пар — недогрев воды.

Решение: добавлен сепаратор + замена термодинам. отводчика на поплавковый.

Результат: стабильный выход 60 °C, экономия топлива ~6%.

Кейс 2 — Тепловой процесс 1,2 МВт

Проблема: гидроудары при пусках.

Решение: мягкий пуск PRV, прерыватель вакуума, байпас.

Результат: исключены аварийные отключения, меньше простоев.

Ошибки и лайфхаки

Частые ошибки:

Нет сепарации — «сырой» пар снижает теплопередачу до −15%.
Один отводчик на группу потребителей — «захлёбывание» конденсата.
Редуктор без байпаса — нечем обойти при сервисе.
Отсутствует прерыватель вакуума — риск деформации пластин.

Лайфхак: ставьте шар-дренаж в «кармане» сепаратора — быстро выпустить скопившийся конденсат.
Совет: датчик температуры — на выходе потребителя, а не только после ТО.
Быстрая проверка: ИК-пирометр вдоль корпуса ТО — «холодные» зоны выдают затопление/засор.

Эксплуатация и ТО

Периодичность	Что делаем	Признак необходимости	Примечание
Еженедельно	Контроль давлений/температур, слив конденсата из сепаратора	Шумы, скачки уставок	Логируйте тренды — видно деградацию PRV
Ежемесячно	Проверка работы конденсатоотводчиков	Переохлаждение <10 К	У отводчика есть паспортный тест
Раз в 6 мес.	Промывка пластин (CIP) при падении мощности	Δp выросла > 50%	Химия по материалам пластин
Ежегодно	Ревизия PRV/предклапана/КИПиА	Расхождение уставок	Калибровка датчиков

Смета и оптимизация расходов

Позиция	Доля в смете	Как снизить	Риск при экономии
Редуктор давления (PRV)	25–40%	Выбор линейки без избыточных опций	Кавитация/нестабильность
Сепаратор + фильтр	10–20%	Комбо-исполнение	«Мокрый» пар
Конденсатоотводчик(и)	10–15%	Правильный тип под режим	Затопление ТО
КИПиА и предклапан	10–20%	Минимум обязательных точек контроля	Невидимые аварии
Проект/монтаж/ПНР	15–25%	Типовые узлы и трассы	Ошибки компоновки

Удобные способы оплаты и поставки оборудования.

FAQ — ответы на частые вопросы

Почему обвязка парового теплообменника дороже водяной?

Требуются арматура/материалы для высоких T/Р, сепарация влаги, защита от вакуума и предохранительная автоматика. Доля арматуры и проектных работ выше.

Какой тип конденсатоотводчика выбрать?

Для переменных нагрузок — поплавковый; для стабильных — термодинамический. Ориентируйтесь на расход конденсата и переохлаждение 10–20 К.

Нужен ли сепаратор перед ТО?

Да, если пар «мокрый» или длинные трассы. Сепаратор повышает эффективность на 5–15% и продлевает срок службы арматуры.

Зачем прерыватель вакуума?

Чтобы не допустить «схлопывание» пластин/труб при резком охлаждении и полностью опорожнять корпус при останове.

Как рассчитать расход пара?

Q = m × r. m = Q/r. Пример: 300 кВт при r=2200 кДж/кг → ~0,136 кг/с (~490 кг/ч).

Какой запас по редуктору давления брать?

20–30% по пропускной способности (Cv/Kvs) и не менее 1 бар перепада для устойчивости.

Можно ли экономить на КИПиА?

Минимум обязателен: манометры до/после PRV, термодатчик на выходе ТО, сигнализация аварий. Экономить — только без потери контроля.

Как понять, что отводчик работает неправильно?

Холодные зоны на ТО, скачки температуры, шум/удары в линии. Проверьте переохлаждение конденсата и пропускную способность.

Какие уплотнения выбрать для пара?

Viton (FKM) при T>150 °C; EPDM high-temp — до ~150 °C. Уточняйте с учётом химии среды.

Сколько стоит узел обвязки?

Сильно зависит от мощности. Ориентир: 300–500 кВт — от «сметы» уровня 1, 0,8–1,5 МВт — уровень 2; влияет бренд PRV, схема и КИПиА.
