Реконструкция и модернизация теплового пункта

Q: Что выгоднее: реконструкция или новый ТП?

В большинстве случаев реконструкция дешевле на 25–50% и выполняется быстрее, при сопоставимом результате по надёжности.

Q: Сколько длится модернизация?

Обычно 3–10 недель, включая проект, поставку, монтаж и ПНР. Отключения сокращаются установкой байпасов.

Q: Какая экономия реальна?

Совокупно 10–25% по теплу и 20–40% по электроэнергии насосов, в зависимости от исходного состояния узла.

Q: Нужны ли новые ТУ?

Не всегда. Если нагрузки и точки присоединения не меняются, модернизация проходит в рамках действующих ТУ.

Q: Что критично заменить в первую очередь?

ПТО (особенно ГВС), насосы без частотного управления, устаревшую автоматику, изношенную арматуру и изоляцию.

Q: Как считать окупаемость?

Окупаемость — отношение CAPEX к годовой экономии (тепло + электроэнергия). Включайте обслуживание и ресурс.

Q: Нужен ли резерв насосов?

Рекомендуется N+1 на ключевых контурах и ИБП для контроллера, чтобы обеспечить бесперебойную работу.

Q: Как обеспечить стабильные 60 °C ГВС?

Применять 2-ступенчатую схему, приоритет ГВС, постоянную циркуляцию и корректные уставки клапанов и насосов.

Q: Как защитить калориферы от замерзания?

Контроль температуры обратки, аварийное открытие клапана, останов вентилятора и минимальная частота насоса.

Q: Что приложить к заявке на модернизацию?

Планы узла, фото, ТУ, годовые счета, логи температур/давлений/расходов, перечень жалоб и желаемые сроки работ.

Это часть цикла о тепловых пунктах. Начните с полного обзора — «Что такое ИТП: ИТП, ЦТП и БТП»; комплектацию узла под ваш объект посчитаем на странице «Комплектация тепловых пунктов».

Реконструкция теплового пункта (ТП/ИТП) позволяет снизить теплопотери, стабилизировать параметры и сократить расходы без строительства «с нуля». Ниже — когда модернизировать, какие меры дают эффект, формулы окупаемости и пошаговый план работ.

Нужно оценить окупаемость модернизации ТП?

Проведём экспресс-аудит, соберём исходные, рассчитаем 2–3 сценария (экономия/сроки/CAPEX) и подготовим смету.

Позвонить 8 (804) 333-71-04 Запросить аудит Онлайн-заявка Каталог решений

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Когда нужна реконструкция
Обследование и аудит: что проверяем
Меры модернизации: что даёт эффект
Экономика проекта: формулы и пример
Процесс работ: этапы и сроки
Безопасность и нормативы
Таблицы: карта мероприятий, чек-лист, пример расчёта
FAQ

Проектирование индивидуального теплового пункта — Современная компоновка узла — основа для дальнейшей модернизации и экономии.

Когда нужна реконструкция

Частые аварии/подтёки, рост жалоб на температуру/давление.
Высокие счета при неизменном потреблении — признак потерь/несоответствия уставок.
Устаревшая автоматика без погодозависимого регулирования и приоритета ГВС.
Загрязнение ПТО, высокий Δp, «провалы» температур — требуется замена/апгрейд.

Быстрая проверка: сравните фактические ΔT и Δp с проектными; если расхождение >20%, модернизацию стоит планировать.

Обследование и аудит: что проверяем

Тепловой баланс: Q по контурам (отопление/ГВС/вентиляция), пики ГВС.
Гидравлика: скорости 0.6–2.0 м/с, падение давления по ПТО/трубам/арматуре.
Состояние ПТО: загрязнение, коррозия, утечки; материал/уплотнения по среде.
Автоматика: ПИД/ПЗА, архивы, тревоги, приоритет ГВС, антизамерзание.
Электрика/ИБП: питание контроллера/насосов, резерв N+1.

Кейс: МКД 240 квартир

До модернизации t ГВС «проваливалась» при пиках. Установили 2-ступенчатый ПТО ГВС, частотные насосы и погодозависимую кривую отопления. Результат: экономия тепла ~12–18%, стабильные 60±2 °C.

Меры модернизации: что даёт эффект

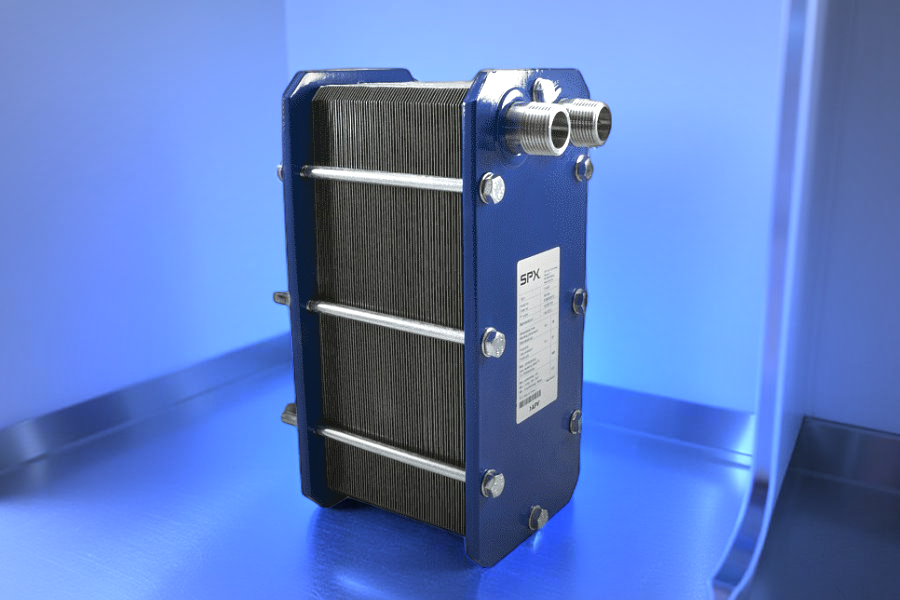

Теплообменное оборудование

Замена ПТО с увеличением A на 15–30% под R_f и пиковые режимы.
Разделение контуров (независимая схема) — стабильность и чистая внутренняя вода.

Насосные группы

Частотное управление по Δp/расходу — снижение электроэнергии на 20–40%.
N+1 резерв, автоматика переключения, ограничение f_min.

Автоматика и учёт

Погодозависимое регулирование, приоритет ГВС, ночное снижение.
Диспетчеризация (MBus/Modbus/импульс), архивы и тревоги.

Качество воды и фильтрация

Грубые/магнитные фильтры, регулярная промывка, контроль μ-частиц.

Мини-пример (калориферы): антизамерзание

Алгоритм: t обратки < 15 °C → открытие 100% + стоп вентилятора + макс. расход насоса. Срабатывание — не чаще 1/10 мин.

Экономика проекта: формулы и пример

Годовая экономия, ₽: E = (Q_до − Q_после)·Tarif.
Окупаемость, лет: T_ок = CAPEX / E.
Снижение эл-потребления насосов: ≈ (1 − (n_после/n_до)³)·Cost_эл.

Числовой пример

До: 4.2 Гкал/сут (зима), тариф 2200 ₽/Гкал. После мер −12%.

E_зима≈0.504 Гкал/сут · 2200 ≈ 1109 ₽/сут.
Сезон 200 сут ⇒ ≈ 222 тыс. ₽/год по теплу + 60 тыс. ₽/год по электроэнергии насосов.
CAPEX 850 тыс. ₽ ⇒ T_ок≈ ~3.4 года.

Процесс работ: этапы и сроки

Аудит/обследование (1–2 нед): замеры t/p/G, анализ ТУ и жалоб.
Проект/смета (1–3 нед): схемы, спецификации, график отключений.
Поставка/монтаж (2–6 нед): временные байпасы, сварка, электрика.
ПНР и ввод (1–3 дн): опрессовка, промывка, уставки, журналы.
Мониторинг (72 ч): логирование, корректировка ПИД/кривых.

Лайфхак: при дефиците «окон» используйте блочную поставку и ночные окна переключений — минимизируете простои.

Безопасность и нормативы

Опрессовка магистралей/ПТО, проверка запорной арматуры.
Санитарные требования ГВС: t 60±2 °C, постоянная циркуляция.
Электробезопасность: защита насосов/частотников, ИБП контроллера.
Пожарная безопасность и доступность эвакуационных проходов.

Таблицы: карта мероприятий, чек-лист, пример расчёта

Мероприятие	Ожидаемый эффект	Типовые уставки/диапазоны	Пример из практики	Лайфхак
Замена ПТО отопления	+15–30% A, стабильность ΔT	Запас по R_f 20–30%	МКД: A ↑ с 12 до 16 м²	Берите пластины «high-theta»
ПТО ГВС 2-ступ.	Стабильные 60±2 °C	t цирк. 55–60 °C	Школа: жалобы ↓ к нулю	Приоритет по расходу
Частотные насосы	Эл-экономия 20–40%	f 25–50 Гц, Δp const	БЦ: −32% кВт·ч	Ограничьте fmin
Погодозависимая кривая	−5–15% тепла	35…75 °C по tнаруж	ТЦ: −11% тепла	2 кривые: день/ночь
Фильтрация/промывка	Снижение Δp, ресурс	Δp фильтра < 20 кПа	ГВС: Δp −30%	Ставьте манометры «до/после»
Теплоизоляция	−3–8% потерь	λ ≤ 0.04 Вт/м·К	Склад: −5% Q	Проверьте «холодные мосты»

Позиция	Как измеряем	Ориентир	Критерий «ОК»	Комментарий
ΔT по ПТО отопления	Датчики t вход/выход	12–20 K	В проектном коридоре	Меньше — не хватает A
Δp ПТО	Манометры	20–60 кПа	Стабилен при G	Рост — признак загрязнения
Скорость в трубах	Расходомер + d	0.6–2.0 м/с	Без шума/эрозии	Корректируйте насосы
t ГВС на выходе	Датчик t	60±2 °C	Без «провалов»	Обязательная циркуляция
Эл-потребление насосов	Счётчик кВт·ч	−20–40%	После VFD	Связать VFD с Δp

Мера	CAPEX, ₽	Экономия тепла/эл-энергии	Годовой эффект, ₽	Окупаемость, лет
ПТО ГВС 2-ступ.	420 000	−8% тепла	~140 000	3.0
Частотные насосы	260 000	−30% кВт·ч	~60 000	4.3
ПЗА + изоляция	170 000	−6% тепла	~90 000	1.9

FAQ — ответы на частые вопросы

Что выгоднее: реконструкция или новый ТП?

В большинстве случаев реконструкция дешевле на 25–50% и быстрее, при сопоставимом результате по надёжности.

Сколько длится модернизация?

От 3 до 10 недель с учётом проекта, поставки, монтажа и ПНР. Отключения минимизируем за счёт байпасов.

Какая экономия реальна?

Суммарно 10–25% по теплу и 20–40% по электроэнергии насосов — зависит от исходного состояния.

Нужны ли новые ТУ?

Часто нет: модернизация проходит в рамках действующих ТУ. При изменении нагрузок — согласование требуется.

Что критично заменить в первую очередь?

ПТО (особенно ГВС), насосы без VFD, устаревшую автоматику, изношенную арматуру и изоляцию.

Как считать окупаемость?

CAPEX делим на годовую экономию (тепло+электроэнергия). Учитывайте обслуживание и ресурс оборудования.

Нужен ли резерв насосов?

Рекомендуется N+1 на ключевых контурах, автоматическое переключение и ИБП контроллера.

Как обеспечить стабильные 60 °C ГВС?

2-ступенчатая схема, приоритет ГВС, постоянная циркуляция и корректные уставки клапанов/насосов.

Как защитить калориферы от замерзания?

Контроль t обратки, аварийное открытие клапана, стоп вентилятора, минимальная частота насоса.

Что приложить к заявке на модернизацию?

Планы узла, фото, ТУ, годовые счета, логи t/p/G, перечень жалоб и желаемые сроки/окна отключений.
