С чего нужно начать монтаж ИТП?

Правильно начатый монтаж ИТП экономит до десятков процентов тепла и избавляет от переделок. Ниже — что подготовить, как спланировать место, какие узлы ставить и как принять работы по шагам.

Нужен проект и монтаж ИТП «под ключ»

Соберём исходные, предложим 2–3 схемы (отопление/ГВС), рассчитаем теплообменники и насосы. КП и смета в день обращения.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что даёт ИТП и с чего начать
Проектирование: исходные данные и типовые схемы
Подготовка помещения и логистика монтажа
Монтаж узлов: теплообменники, насосы, автоматика
ПНР и приёмка: опрессовка, настройки, акты
Экономический эффект и быстрая проверка расчёта
FAQ

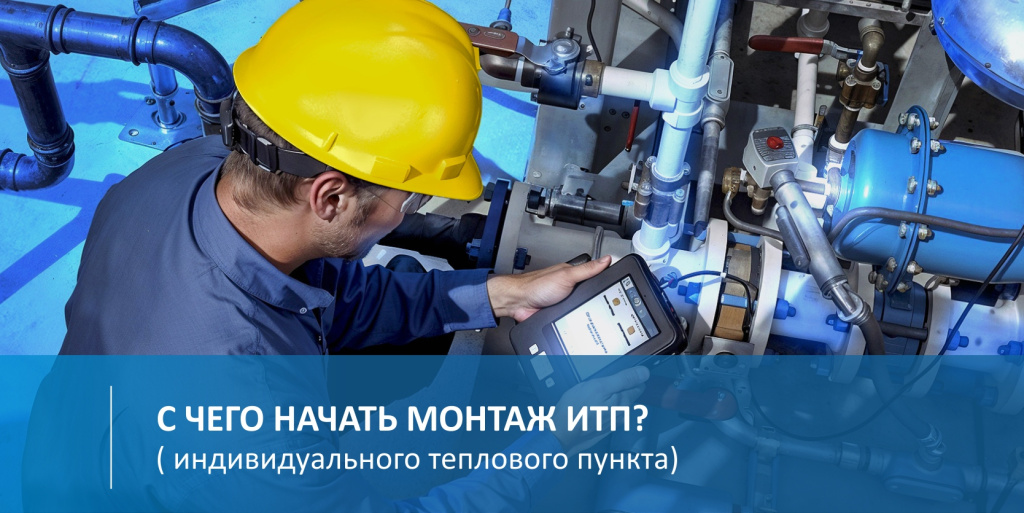

С чего нужно начать монтаж ИТП — ИТП в подвале МКД: компоновка узлов и зоны обслуживания

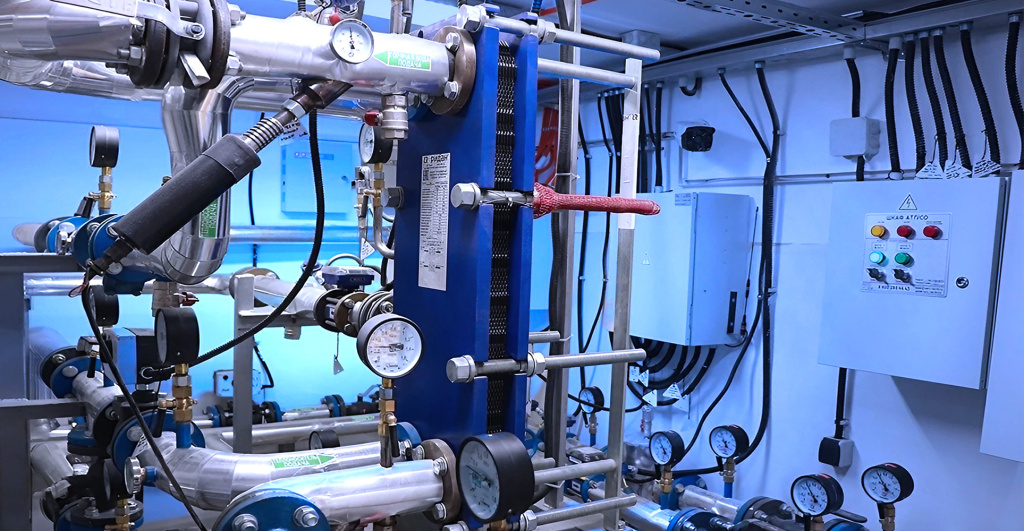

Какой эффект дает установка ИТП — Эффект ИТП: комфорт и экономия за счёт погодозависимого регулирования

Что даёт ИТП и с чего начать

ИТП (индивидуальный тепловой пункт) стабилизирует температуру отопления/ГВС по погоде и фактической нагрузке дома. Старт — со сбора исходных данных и концепции: какие контуры нужны (отопление, ГВС одно-/двухступенчатая, вентиляция), где разместить узлы и как обеспечить сервисный доступ.

Первый шаг: определить режимы сетевого теплоносителя (t/Р), требуемые графики вторичных контуров и ограничения по помещению — от этого зависит выбор схемы и тип теплообменника.

Проектирование: исходные данные и типовые схемы

Что собрать	Диапазон/пример	Где взять	Лайфхак
Паспортные данные теплосети	t 95/70 °C, Р 6–10 бар	РСО/договор	Уточните макс. t/Р в морозные пики
Тепловая нагрузка дома	Отопление 0.1–0.2 Гкал/ч на 100 кв.м	Проект/энергопаспорт	Добавьте 10–15% на фаулинг
Профиль ГВС	Часы пиков, t 60–65 °C	УК/эксплуатация	Двухступенчатая схема экономит тепло
Гидравлика	Допустимая Δp 0.5–1.0 бар	Техусловия	Согласуйте баланс по стоякам
Помещение	Площадь/высота/дренаж	Обмер	Заложите 1 м с торца ПТО для сервиса

Быстрая проверка мощности

Q = m × c × ΔT. Пример: для 10 м³/ч воды 15→55 °C мощность Q = 10×1000×4.18×40/3600 ≈ 465 кВт — ориентир для секции ГВС.

Подготовка помещения и логистика монтажа

Основание и стены: ровное, несущая способность с запасом 30% от массы оборудования.
Дренаж/канализация: для сливов при сервисе и авариях.
Доступ: пути заноса, проёмы, разборные рамы ПТО — планируйте заранее.
Безопасность: вентиляция, освещение, маркировка труб, пожарные зазоры.

Почему менеджер не говорит мне цену теплообменника — Перед стартом монтажа проверьте комплектацию и опросный лист

Пластинчатый теплообменник на газопереработке — ПТО — центральный узел ИТП: компактная установка в тесных подвалах

Монтаж узлов: теплообменники, насосы, автоматика

Теплообменники: разборные для сервисности; паяные — компактно для ГВС/ребойлеров. Поддерживайте противоток.
Насосные группы: циркуляция/подпитка, вибровставки и опоры, обвязка байпасами.
Запорная арматура: шаровые/задвижки в зонах быстрого доступа, обратные клапаны.
Автоматика: погодозависимый контроллер, датчики t/Р/расход, регуляторы перепада, теплосчётчик.
Электрика: отдельный ввод, АВР при необходимости, заземление и маркировка.

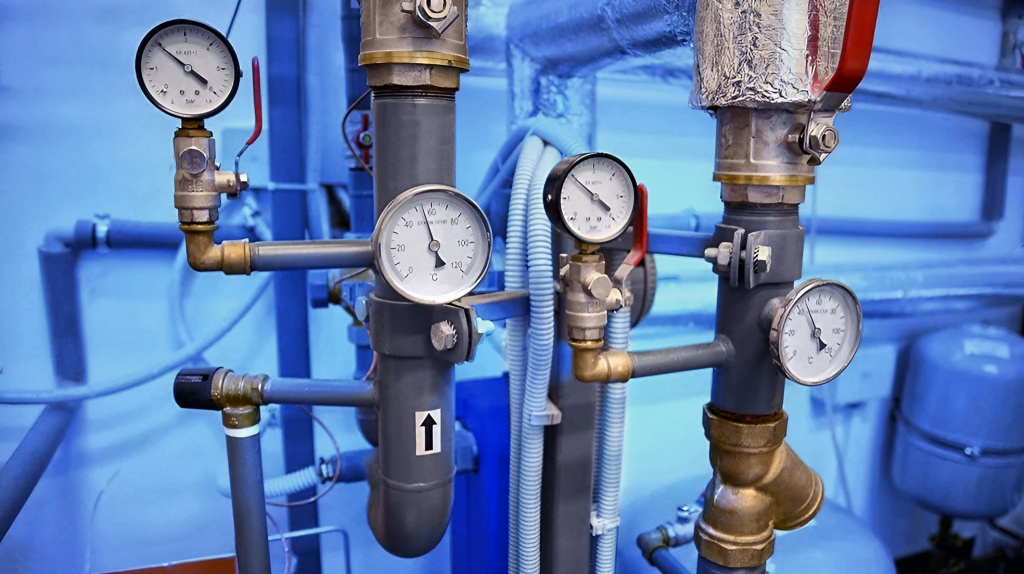

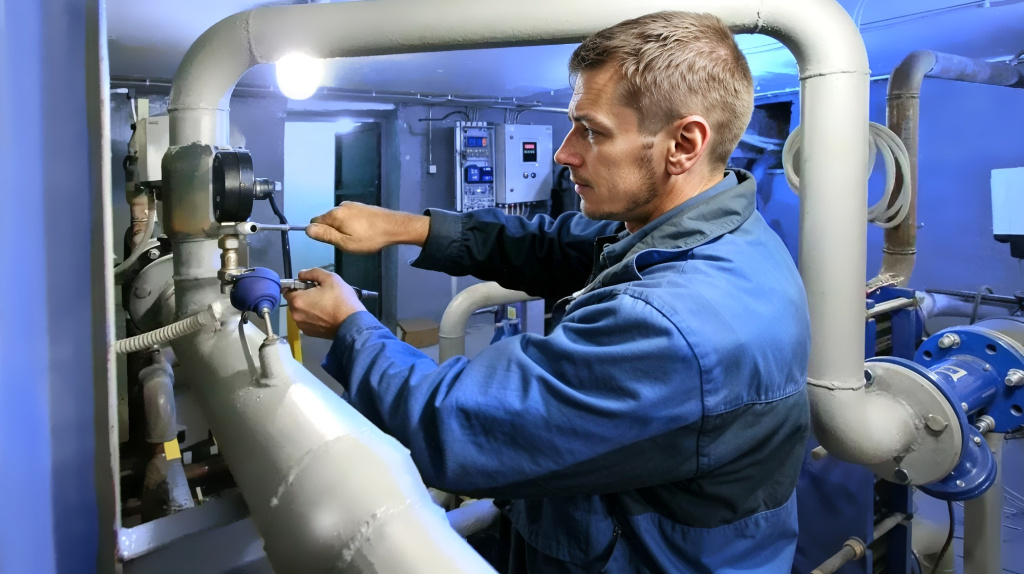

Реконструкция и модернизация теплового пункта — Монтаж и реконструкция ИТП: аккуратная обвязка и доступ к узлам

ПНР и приёмка: опрессовка, настройки, акты

Чек-лист ПНР

Гидроиспытания (опрессовка) — давление испытания ×1.25–1.5 рабочего.
Промывка/удаление воздуха, настройка клапанов и балансировочных вентилей.
Погодозависимые кривые и уставки ГВС 60–65 °C.
Проверка работы теплосчётчика, протоколов датчиков.
Обучение обслуживающего персонала, журнал режимов.

Что подписываем

Акты скрытых работ и испытаний.
Паспорта оборудования и схемы.
Инструкции по эксплуатации и регламент ТО.
Протоколы настройки автоматики и графиков.

Экономический эффект и быстрая проверка расчёта

За счёт погодозависимого регулирования и корректной гидравлики ИТП снижает перетопы и потери. Экономия проявляется в первые месяцы отопительного сезона.

Мероприятие	Что даёт	Типичная экономия	Пример из практики
Двухступенчатая ГВС	Рекуперация тепла обратки	5–10% тепла на ГВС	Дом 200 квартир: –8% по счётчику за сезон
Погодное регулирование	Снижение перетопов	5–15% отопление	Переход на кривую –10/–15: –12% затрат
Балансировка стояков	Равномерный прогрев	до 5%	Устранены перегревы верхних этажей

Мини-проверка мощности ГВС: на дом 10 м³/ч при нагреве 15→60 °C: Q ≈ 10×1000×4.18×45/3600 ≈ 522 кВт. Заложите запас 10–15% под фаулинг.

FAQ — ответы на частые вопросы

С чего начать монтаж ИТП в МКД?

Сбор исходных (нагрузки, графики, помещение), выбор схемы (отопление/ГВС), опросный лист на ПТО и насосы. Далее — проект и согласования.

Какие схемы ГВС выбрать — одно- или двухступенчатую?

Двухступенчатая экономит 5–10% тепла, но требует точной балансировки. Для малых домов и нестабильной сети — чаще одноступенчатая.

Какое испытательное давление брать при опрессовке?

Обычно 1.25–1.5 × рабочего. Пример: рабочее 10 бар → испытательное 12.5–15 бар (уточняйте в ТУ/ППБ).

Какая разность температур по отоплению считается нормальной?

По проекту (например 80/60 или 95/70). На приёмке проверьте соответствие графику при ±2 °C по подающей/обратной.

Как подобрать теплообменник на ГВС?

По расходу и ΔT: Q = m×c×ΔT. Для 10 м³/ч 15→60 °C — ≈522 кВт. Выбирают ПТО с запасом 10–15% по теплу и 20% по давлению.

Какие фильтры обязательны перед ПТО?

Сетчатые 100–300 мкм на оба контура + грязевики на стояки. Это снижает Δp и продлевает срок уплотнений.

Какая автоматика нужна минимум?

Погодный регулятор отопления, датчики t/Р, клапан-регулятор на подающей, теплосчётчик, защита от перегрева ГВС.

Как организовать сервисный доступ?

Не менее 1 м с торца ПТО, съёмные панели, проходы к насосам/клапанам, площадка для разборки пластин.

Через сколько после запуска ждать экономию?

Обычно заметна в первый отопительный месяц за счёт устранения перетопов и точного графика.

К кому обратиться за проектом и подбором?

В ООО «АТУ» (sn22.ru): подготовим опросный лист, расчёт ПТО/насосов и смету. Тел. 8 (804) 333-71-04, почта teplo@sn22.ru.
