Как подобрать материалы пластин и прокладок правильно?

От материала пластин и прокладок зависит срок службы и эффективность теплообменника. Разбираем, как правильно выбрать сплав и уплотнения под конкретные среды и параметры.

Подбор пластин и прокладок под ваши условия

Наши инженеры подберут материалы с учётом температуры, давления и агрессивности среды. Бесплатная консультация за 15–30 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Материалы пластин
Толщина и прочность пластин
Материалы прокладок
Практические кейсы и лайфхаки
FAQ

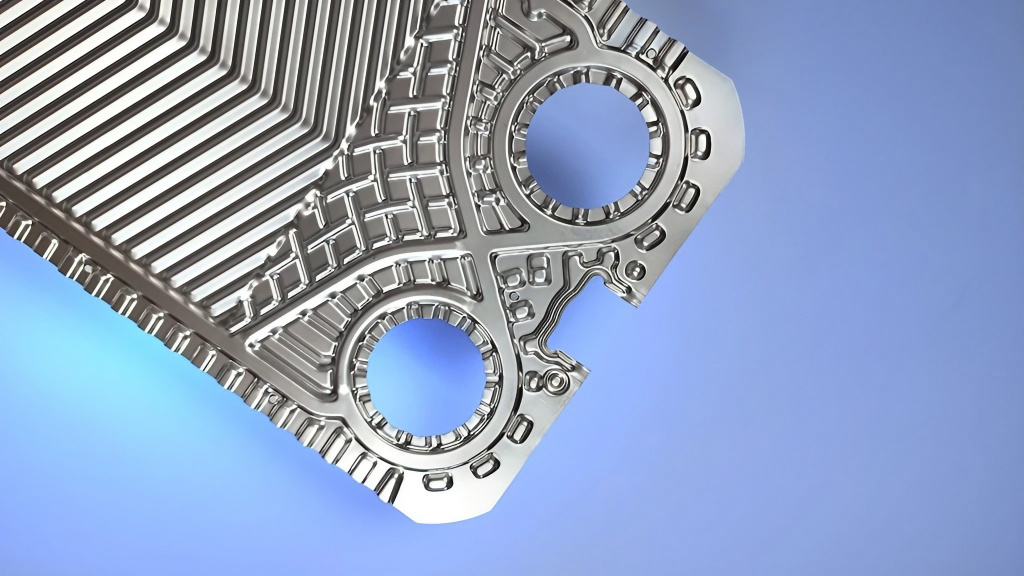

Как подобрать материалы пластин и прокладок правильно — Пример пластин для пластинчатого теплообменника

Материалы пластин для теплообменников

Основные материалы: нержавеющая сталь (AISI 316/316L), титан, никель, специальные сплавы (хастеллой). Выбор зависит от среды:

Вода и гликоли — AISI 316 (универсальный вариант).
Пищевая продукция — AISI 316L (сниженное содержание углерода, безопасна для молока и соков).
Морская вода и соли — титан (стойкость к хлоридам).
Кислоты, щёлочи — никель или хастеллой (макс. защита от коррозии).

Материал	Рабочая среда	Температура	Ресурс	Примечание
AISI 316	Вода, гликоль	до 180°C	10–15 лет	Базовый выбор
AISI 316L	Пищевые жидкости	до 180°C	12–18 лет	Устойчива к коррозии
Титан	Морская вода	до 250°C	20+ лет	Дорого, но долговечно
Никель	Щёлочи	до 300°C	15–20 лет	Высокая цена
Хастеллой	Кислоты	до 350°C	20+ лет	Для агрессивных сред

Совет: при pH воды 6–9 достаточно нержавейки. Если pH < 4 или > 10 — нужен титан или сплав.

Толщина и прочность пластин

Толщина пластин обычно 0,5–0,8 мм. Тонкие обеспечивают лучший теплообмен, но хуже держат давление. Толстые выдерживают 25–30 бар, но требуют больше пластин для той же мощности.

Пример: пластина 0,5 мм даёт коэффициент теплопередачи до 6000 Вт/м²·К, 0,8 мм — около 4500 Вт/м²·К.

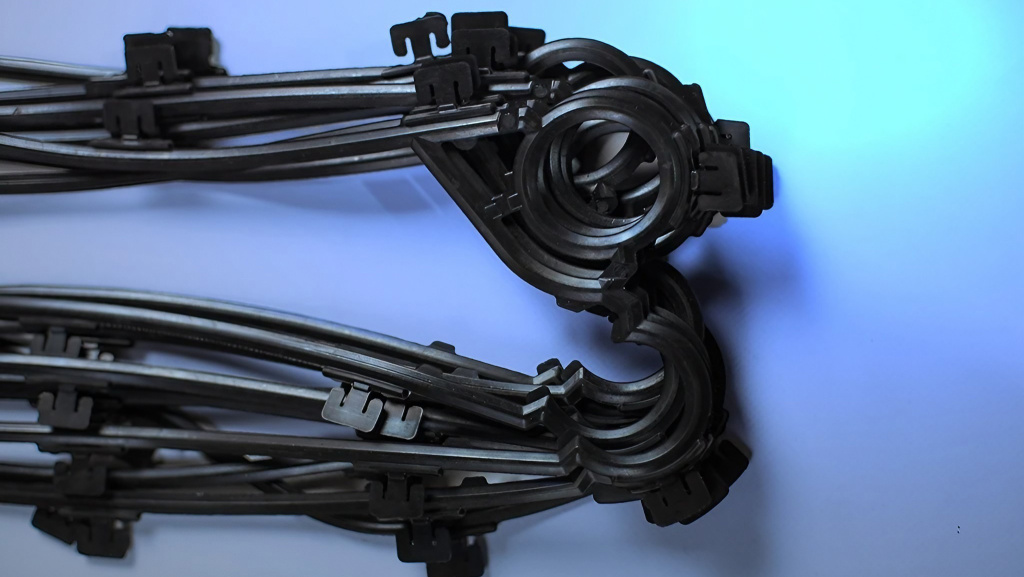

Материалы прокладок

Уплотнения производят на основе каучуков:

NBR — масла, вода, температура до 120°C.
EPDM — вода, пар, гликоль, до 150°C.
Viton (FKM) — агрессивные среды, кислоты, до 200°C.

Тип прокладки	Среда	Макс. T	Срок службы	Рекомендация
NBR	Вода, масла	120°C	3–5 лет	Бюджетный вариант
EPDM	Пар, гликоли	150°C	5–7 лет	Наиболее универсальные
Viton	Кислоты	200°C	7–10 лет	Для химических производств

Практические кейсы и лайфхаки

Кейс ЖКХ

Для ГВС в жилых домах используют пластины AISI 316L и уплотнения EPDM. Такой комплект работает 5–7 лет без замены.

Кейс промышленность

На химзаводах применяют пластины из титана и уплотнения Viton, чтобы выдерживать кислоты и высокие температуры.

Лайфхак: при замене уплотнений всегда проверяйте состояние посадочного места на пластине — это продлевает срок службы комплекта на 2–3 года.

FAQ — ответы на частые вопросы

Какой срок службы пластин из нержавейки?

10–15 лет при обычной воде, до 20 лет при мягкой воде и хорошем обслуживании.

Когда выбирать титановые пластины?

Если среда содержит хлориды или морскую воду. Они служат 20+ лет.

Какая толщина пластин оптимальна?

0,5 мм для низкого давления и высокой эффективности, 0,8 мм для давлений до 25–30 бар.

Можно ли менять только часть уплотнений?

Рекомендуется менять комплект целиком — это снижает риск протечек.

Как выбрать уплотнения для пара?

Используют EPDM (до 150°C) или Viton (до 200°C) в зависимости от температуры.

Сколько стоит комплект прокладок?

В среднем 15–25% стоимости нового аппарата. Для ТО на 50 пластин — 30–50 тыс. руб.

Как понять, что уплотнения изношены?

Протечки, запах резины, снижение температуры на выходе. Проверять раз в 6 мес.

Можно ли использовать Viton в пищевой промышленности?

Редко — обычно берут EPDM или 316L. Viton нужен при кислотах и растворителях.

Как часто менять уплотнения?

EPDM служит 5–7 лет, NBR — 3–5 лет, Viton — до 10 лет при правильной эксплуатации.

Что будет при неправильном подборе материала?

Быстрая коррозия, протечки, аварийные простои и затраты на внеплановый ремонт.
