Теплообменники для нефтяной и газовой промышленности

Q: Как понять, какой тип теплообменника выбрать для узла подготовки нефти?

Если критичны габариты и сервис — пластинчатый разборный. Если высокие давление/температура, пар или газ — кожухотрубный. При агрессивной среде и желании сохранить компактность — полусварные/сварные пластинчатые.

Q: Какие уплотнения брать для нефти/дизеля?

NBR — базовый вариант до 120 °C. При повышенных температурах и агрессивных присадках применяют FKM (Viton). Для воды/гликоля — EPDM.

Q: Какой запас по площади закладывать на загрязнение?

Обычно 10–15% для чистых сред; для гликолей и солёной воды 15–20%.

Q: Нужна ли теплоизоляция для пластинчатых?

Чаще всего не требуется. Для горячих контуров в помещениях используют лёгкие кожухи безопасности.

Q: Как диагностировать забивку каналов?

Рост потерь давления на 40–50% и снижение выходной температуры при постоянных расходах. Решение — CIP/химпромывка, при необходимости разборка.

Q: Какие скорости потока держать в каналах?

Ориентир 0.5–1.5 м/с: ниже — риск отложений, выше — эрозия и рост потерь давления.

Q: Какой контроль обязателен на линии?

Манометры до/после аппарата, датчики температуры, сигнализация по Δp, байпас, отсечные клапаны, фильтр перед аппаратом.

Q: Можно ли работать с двухфазной смесью?

Да, но лучше отделять капельную фазу сепаратором. Для пара — корректная конденсатная линия обязательна.

Q: Какой регламент ТО принять на НПЗ/ГПЗ?

Ежемесячно — контроль параметров; раз в 6 месяцев — осмотр и подтяжка; ежегодно — CIP/разборка по состоянию; уплотнения меняют раз в 3–7 лет в зависимости от температур и сред.

Подобрать теплообменник для нефти и газа проще, если сразу учесть среду, давление/температуру, коррозию и сервис. Ниже — понятные критерии выбора, материалы, схемы и «живые» кейсы.

Экспресс-подбор теплообменника под нефть/газ

Считаем за 15–60 минут по вашим режимам. Поможем с материалами (титан/сплавы), подберём уплотнения и дадим смету с сроками.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Требования НГК к теплообменникам
Пластинчатые vs кожухотрубные: что выбрать
Материалы, уплотнения, стойкость
Кейсы: добыча, НПЗ, нефтехимия, ГПЗ
Расчёт: формулы и мини-примеры
Быстрые таблицы выбора
Обвязка, контроль, лайфхаки
FAQ

Теплообменники для нефтяной и газовой промышленности — Теплообменное оборудование для нефтегазовой отрасли — компактность и стойкость к средам

Требования НГК к теплообменникам

Нефтегаз предъявляет повышенные требования: работа при высоких давлениях/температурах, двухфазные среды (вода/углеводороды/газ), агрессивные компоненты (H₂S, хлориды, органические кислоты), вибрации и ограниченные площадки монтажа.

Чек-лист при постановке задачи:

Среды (нефть/газ/вода/гликоль/СОГ), коррозионные примеси, содержание H₂S/Cl^-
Режимы: p_раб, p_исп=1.3–1.5×p_раб; T_вх/вых обеих сред
Фаза: жидкость, газ, конденсат; возможна кавитация?
Ограничения по Δp каждой линии и суммарный напор насосов
Материалы: пластины/трубки/корпус, уплотнения, требования ATEX/ТР ТС 032/2013

Подсказка: если есть сероводород и хлориды — сразу рассматривайте титан, хастеллой, никель и уплотнения FKM/HNBR. Для чистых нефтепродуктов нередко достаточно AISI 316/316L + NBR.

Пластинчатые и кожухотрубные: что выбрать

В добыче часто побеждают разборные пластинчатые — за компактность, лёгкий сервис и высокий U (в 3–5 раз выше). На высоких давлениях/температурах и при крупных ΔT на выходе — кожухотрубные.

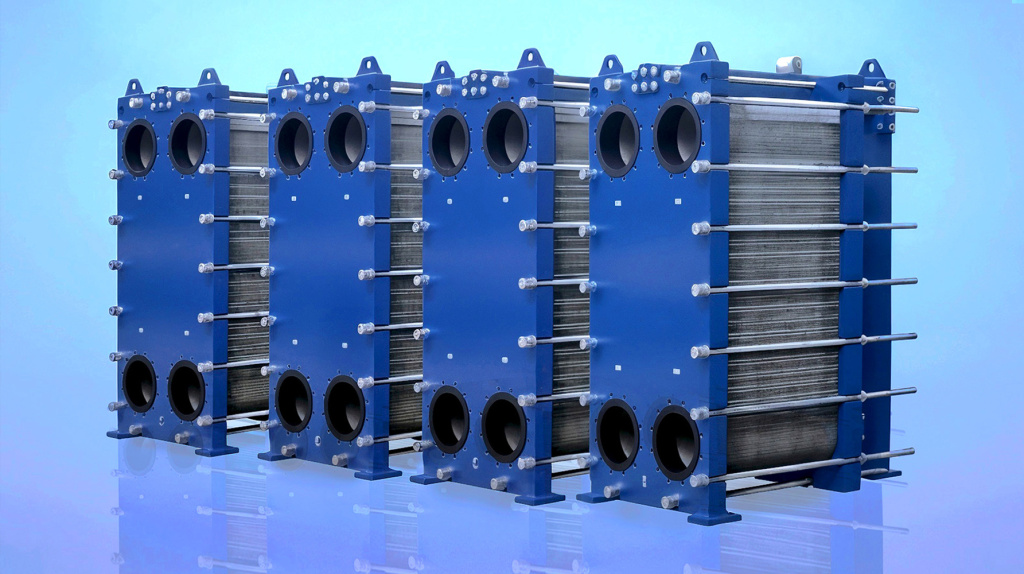

Пластинчатые: U высокий, компактность ×5–6, масса ×10–15 меньше, быстрая разборка (≈15 мин), масштабируемость по числу пластин.

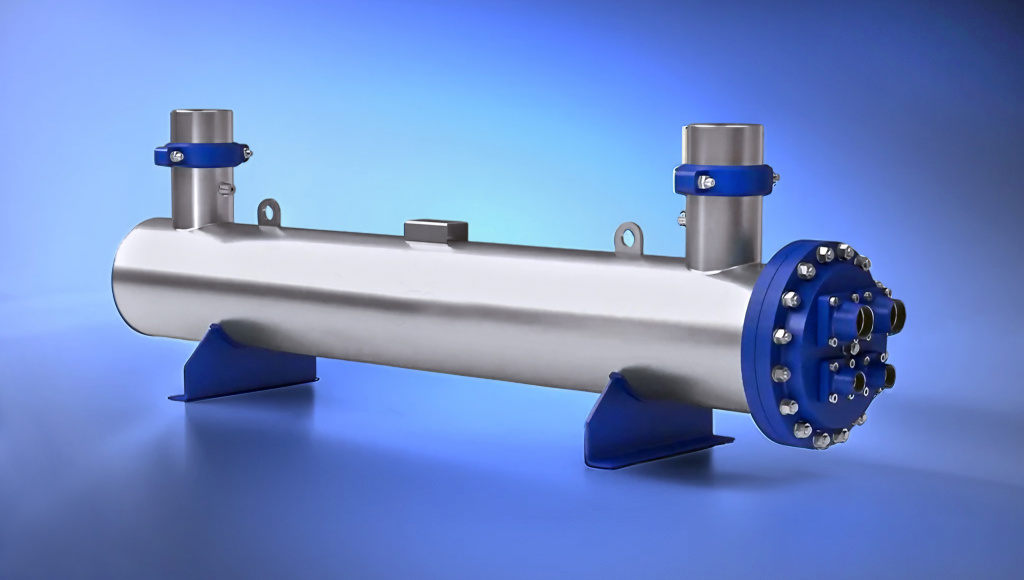

Кожухотрубные: выше допустимые давления/температуры, проще работать с паром/газом, больше ΔT на выходе.

Кейс «Добыча, подогрев нефти»

Требовалось вписаться в контейнерный блок. Пластинчатый разборный позволил уложиться в габариты, дать запас по площади +15% и снизить время ТО с 8 до 2 часов.

Кейс «Паровой подогрев мазута»

Из-за давления и температур выбрали кожухотрубный с паровой камерой, конденсатоотводчиком и компенсаторами. Решили задачу устойчивости к термоциклам.

Материалы, уплотнения, стойкость

Материал пластин/труб/корпусов определяют по коррозионной стойкости и температуре. Уплотнения — по химической совместимости и T.

Среда/фактор	Рекомендуемый материал пластин/труб	Уплотнения	Диапазоны	Лайфхак
Сладкая нефть/дизтопливо	AISI 316/316L	NBR (маслостойкий)	T до 120 °C, p до 25–30 бар	Проверьте совместимость присадок топлива с NBR
Морская вода/хлориды	Титан Grade 2	EPDM/FKM	T до 150 °C	Критично контролировать скорость потока для противоэрозионной стойкости
Щёлочи, аммиак	Никель 200	HNBR/FKM	T до 200–250 °C	Следите за набуханием резины при длительном контакте
Кислые конденсаты/H₂S	Хастеллой C-276	FKM (Viton)	T до 250–300 °C	При высоком H₂S смотрите NACE MR0175
Гликоли (MEG/TEG)	AISI 316L	EPDM/FKM	T до 180–200 °C	Учитывайте вязкость при низких T — проверяйте Δp

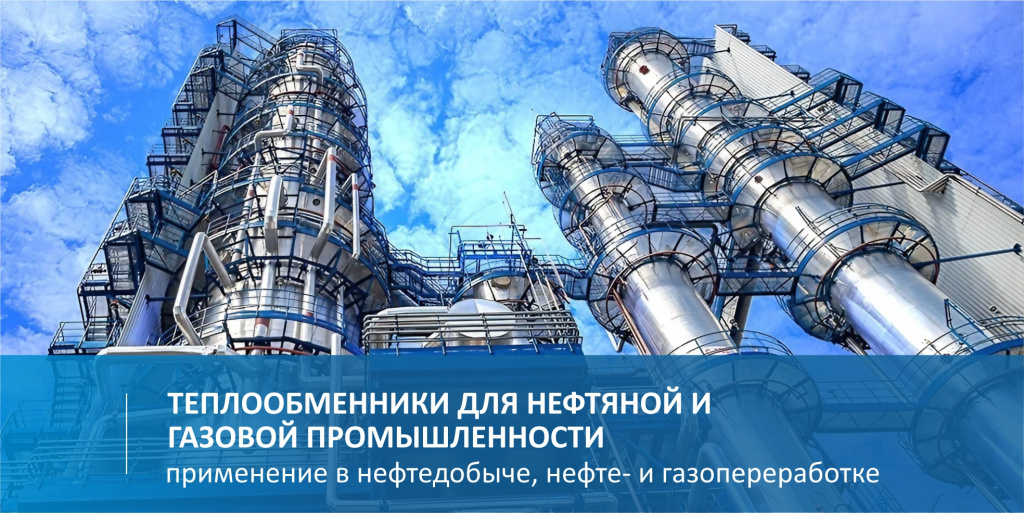

Кейсы применения: добыча → НПЗ → нефтехимия → ГПЗ

Нефтедобыча

Обычно 10–100+ установок на месторождение. Среды: нефть/вода/попутный газ. Важны стойкость, компактность, быстрый сервис.

Нефтепереработка (НПЗ)

На крупном НПЗ — сотни теплообменников. Задачи: подогрев сырья, рекуперация, охлаждение конденсатов, подогрев мазута, интеркулеры компрессоров.

Нефтехимия

От десятков до тысяч аппаратов на предприятие: кислоты/щёлочи, спирты, ПВХ, полиолефины — критична совместимость материалов и безопасность.

Газопереработка (ГПЗ)

Типично — десятки до сотен аппаратов: осушка гликолем, теплообмен с углеводородными газами, конденсация/охлаждение.

Расчёт: формулы и мини-примеры

Тепловая мощность: Q = m·c·ΔT.

Пример: Нагреть 12 м³/ч нефти (ρ≈800 кг/м³, c≈2 кДж/кг·К) на 30 °C: m=12·800/3600≈2.67 кг/с ⇒ Q≈2.67·2·30≈160 кВт.

Через поверхность: Q = U·A·ΔT_lm.

Пример: При U=2500 Вт/м²·К и ΔT_lm=25 К для Q=500 кВт нужна A ≈ 500 000/2500/25 ≈ 8 м².

Совет инженера: закладывайте 10–15% запаса по площади на загрязнение; на гликолях/вязких средах — до 20%.

Быстрые таблицы выбора

Выбор типа аппарата по режимам

Условие	Рекомендуемый тип	Диапазон p/T	Пример из практики	Лайфхак
Ограничены габаритами/контейнер	Пластинчатый разборный	p ≤ 25 бар; T ≤ 180 °C	Подогрев нефти в ДНС	Сделайте «зеркальный» ввод/вывод для сервиса
Высокое давление/пар	Кожухотрубный	p 40–100+ бар; T 200–350 °C	Паровой подогрев мазута	Обязателен конденсатоотводчик и регулятор давления
Агрессивная среда (H₂S/кислоты)	Сварной/полусварной пластинчатый	p до 35–40 бар; T до 250–300 °C	Охлаждение кислых стоков	Минимизируйте контакт с резиной: полусварные кассеты
Газ/двухфазный поток	Кожухотрубный/спиральный	По проекту	Охладитель газа компрессора	Ставьте сепаратор капель перед ТО

Типовые уплотнения

NBR: масла/нефть, T до 120 °C — бюджетно, проверяйте присадки.
EPDM: вода/гликоль, T до 150 °C — универсально для водных контуров.
FKM (Viton): кислоты/топливо, T до 200 °C — химстойкость.
HNBR: маслостойкость + озоностойкость, T до 150 °C — для компрессорных линий.

Обвязка, контроль, лайфхаки

Обвязка и автоматика

Фильтры/грязевики перед ТО (ячейка ≤ 0,5–1 мм для пластинчатых)
Регулирующие клапаны по температуре, байпас на обслуживание
Манометры/датчики Δp до/после аппарата
Дренажи/воздухоотводчики в верхних точках

ТО и диагностика

Рост Δp на 40–50% → пора на CIP/промывку
Снижение T выхода при тех же расходах → загрязнение либо неверная схема
Следите за моментом затяжки: 150–300 Н·м равномерно «крест-накрест»
Визуальный контроль протечек у пластинчатых упрощает поиск дефектов

FAQ — ответы на частые вопросы

Как понять, какой тип теплообменника выбрать для узла подготовки нефти?

Если критичны размеры и сервис — пластинчатый разборный. Если p/T высокие, пар или газ — кожухотрубный. При агрессивной среде и желании сохранить компактность — полусварные/сварные пластинчатые.

Какие уплотнения брать для нефти/дизеля?

NBR — базовый выбор до ~120 °C. При повышенных T/агрессивных присадках лучше FKM (Viton). Для воды/гликоля — EPDM.

Какой запас по площади закладывать на загрязнение?

Обычно 10–15% для чистых сред; для гликолей/солёной воды — 15–20%. Если вода жёсткая и без фильтрации — ближе к верхней границе.

Нужна ли теплоизоляция для пластинчатых?

Как правило, нет: корпус компактный и теплопотери малы. Для горячих контуров в помещениях — лёгкие кожухи безопасности по ТБ.

Как диагностировать забивку каналов?

Рост Δp на 40–50%, снижение выходной температуры при тех же расходах. Решение — CIP/химпромывка, при необходимости разборка.

Можно ли «нарастить» мощность существующего пластинчатого?

Да, добавлением пластин в ту же раму (если запас по шпилькам/станине позволяет). Часто +20–40% без смены корпуса.

Какие скорости потока держать в каналах?

Ориентир 0.5–1.5 м/с. Ниже — риск отложений, выше — эрозия и рост Δp. Для титана в морской воде избегайте чрезмерных скоростей.

Какой контроль обязателен на линии?

Манометры до/после ТО, датчики температуры, сигнализация по Δp, байпас и отсечные клапаны, фильтр перед аппаратом.

Можно ли работать с двухфазной смесью?

Да, но лучше отделять капельную фазу сепаратором. Для насыщенного пара — кожухотрубные либо усиленные пластинчатые, корректная конденсатная линия обязательна.

Какой регламент ТО принять на НПЗ/ГПЗ?

Ежемесячно — контроль параметров; каждые 6 мес — затяжка/осмотр; ежегодно — CIP/разборка по состоянию; уплотнения — 3–7 лет в зависимости от T/сред.
