Тепловой пункт: что это, типы ТП, комплектация ИТП

Тепловой пункт — это сердце системы отопления, ГВС и вентиляции, которое отвечает за передачу тепла от внешней сети к потребителю. Разбираем виды ТП, комплектацию ИТП и критерии выбора для жилых и промышленных объектов.

Что такое тепловой пункт и зачем он нужен

По СП 510.1325800 тепловые пункты и системы внутреннего теплоснабжения — это узлы, через которые здание принимает тепло от сети: тепловой пункт системы теплоснабжения готовит теплоноситель для отопления, ГВС и вентиляции.

ТП представляет собой комплекс оборудования, обеспечивающий передачу тепловой энергии от котельной или ТЭЦ к системам отопления, горячего водоснабжения (ГВС) и вентиляции здания. Он позволяет поддерживать комфортный микроклимат, экономить ресурсы и продлевать срок службы инженерных систем.

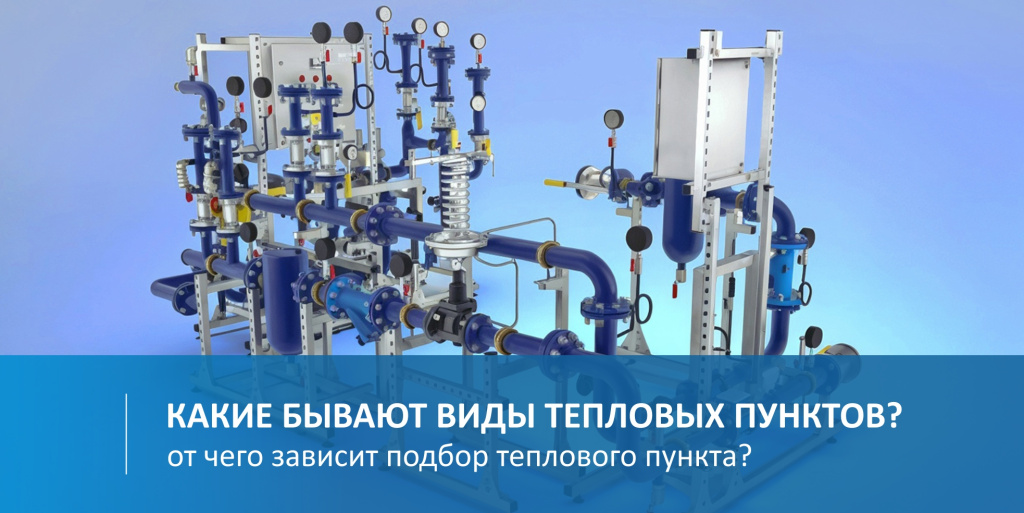

Типы тепловых пунктов

По конструкции и назначению выделяют:

Как тепловой пункт связывает сеть и потребителей

Тепловой пункт стоит между тепловой сетью и потребителями здания: на вводе он принимает теплоноситель, а после регулирования распределяет его по внутренним системам. Он разделяет потоки, задаёт температуру, поддерживает расход и защищает оборудование от резких изменений режима. Выбор зависит от назначения помещения и требуемой нагрузки.

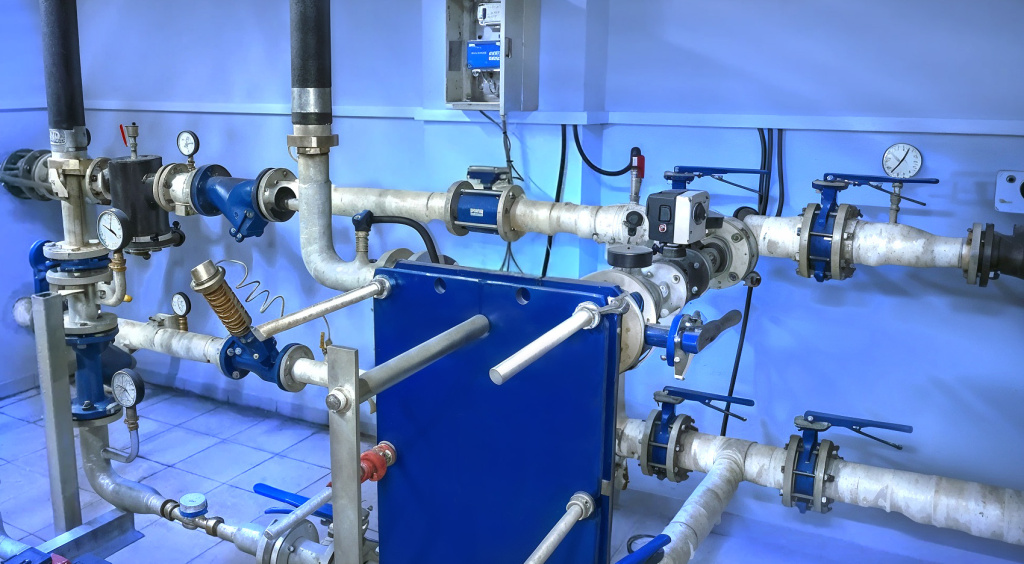

ИТП получает теплоноситель из внешней сети через запорную арматуру, фильтр, приборы учёта и узел регулирования. Затем теплообменники передают энергию по отдельным веткам. Контур отопления работает на радиаторы или напольное отопление, система ГВС готовит воду для санитарных приборов, вентиляционная ветка обслуживает калориферы. Насосы поддерживают циркуляцию теплоносителя в трубопроводах, а автоматика меняет подачу, когда меняются наружные условия и нагрузка потребителя.

• Отопительный контур получает тепло через свой теплообменник и отдаёт его без смешения с водой ГВС.
• Ветка ГВС обеспечивает приготовление горячей воды для потребителей, а регулятор удерживает заданную температуру.
• Вентиляционная ветка передаёт тепло калориферам и учитывает расход воздуха и режим работы здания.

Температура теплоносителя, схемы и трубопроводы

Температура теплоносителя на вводе может соответствовать графику 150/70 °C, а система отопления работать, например, по графику 95/70 °C. Первое число показывает подачу, второе относится к обратной линии. Температуру ГВС в точке водоразбора держат в пределах 60–75 °C по СанПиН. Тепловой пункт снижает температуру и стабилизирует режим так, чтобы потребитель получил нужный параметр без перегрева внутренней сети.

• В зависимой схеме теплоноситель тепловой сети поступает непосредственно в контур потребителя. Такой вариант проще по составу оборудования, но режим сети сильнее влияет на отопление.
• В независимой схеме теплообменник разделяет внешний и внутренний контуры. Потребитель получает тепло через промежуточный теплоноситель, а автоматика точнее держит режим.
• Трубопроводы на вводе и внутри ИТП комплектуют арматурой, фильтрами, манометрами, термометрами и дренажами. Ду выбирают по расходу, Ру по рабочему давлению.
• Схема обвязки должна оставлять доступ к теплообменникам, насосам и запорным устройствам. Для расчёта площади теплообмена используют LMTD, а проектные решения сверяют с СП 41-101-95.

При подборе оборудования учитывают тепловую нагрузку каждого контура, температуру подачи и обратки, расход теплоносителя, давление в сети и требования потребителя. Тепловой пункт собирают так, чтобы трубопровод имел понятное направление потока, а приборы показывали параметры теплоносителя до и после теплообменника. Такой порядок упрощает наладку, промывку и обслуживание без остановки всех контуров.

Для выбора теплового пункта и оборудования посмотрите каталог ИТП и описание комплектации тепловых пунктов.

Комплектация ИТП

Стандартный индивидуальный тепловой пункт включает:

• Теплообменники (для отопления, ГВС, вентиляции);
• Насосные группы (циркуляционные, подпиточные, пожарные);
• Регулирующая и запорная арматура;
• Приборы учёта воды и тепла;
• Автоматику для регулировки режимов.

Критерии подбора и стоимость

При выборе ИТП учитывают:

• Необходимую тепловую мощность (например, 500 кВт для дома на 150 квартир);
• Тип подключения (центральный, индивидуальный, блочный);
• Автоматизацию — «умный» ИТП может экономить до 50% энергии;
• Особенности здания и требования к безопасности.

FAQ — ответы на частые вопросы
