Теплообменник для горячей воды

Q: Какая температура ГВС считается оптимальной?

Часто поддерживают около 60–70 °C — компромисс гигиены и безопасности.

Q: Нужна ли циркуляция ГВС?

Да. Циркуляция предотвращает остывание стояков и ускоряет подачу горячей воды.

Q: 1- или 2-ступенчатая схема — что выбрать?

На крупных объектах двухступенчатая схема эффективнее по теплу и стабильности.

Поясняем, как работает теплообменник для ГВС, чем отличаются схемы подключения (от отопления, от теплосети, от ВИЭ), как рассчитать мощность и избежать проблем с температурой и давлением. Примеры, формулы, таблицы и лайфхаки.

Нужен подбор теплообменника для ГВС под ваши условия?

Посчитаем мощность/площадь, подберём материалы и автоматику. Смета и сроки — оперативно.

Позвонить 8 (804) 333-71-04 Получить смету Рассчитать теплообменник Прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Как работает ГВС через теплообменник
Источники тепла и схемы подключения
ГВС в доме, бизнесе и бане/сауне
Подбор и формулы с примерами
Материалы, санитария и безопасность
Автоматика, мониторинг, энергоэкономия
Обслуживание и типовые проблемы
Таблицы параметров и рекомендаций
FAQ

Как работает ГВС через теплообменник

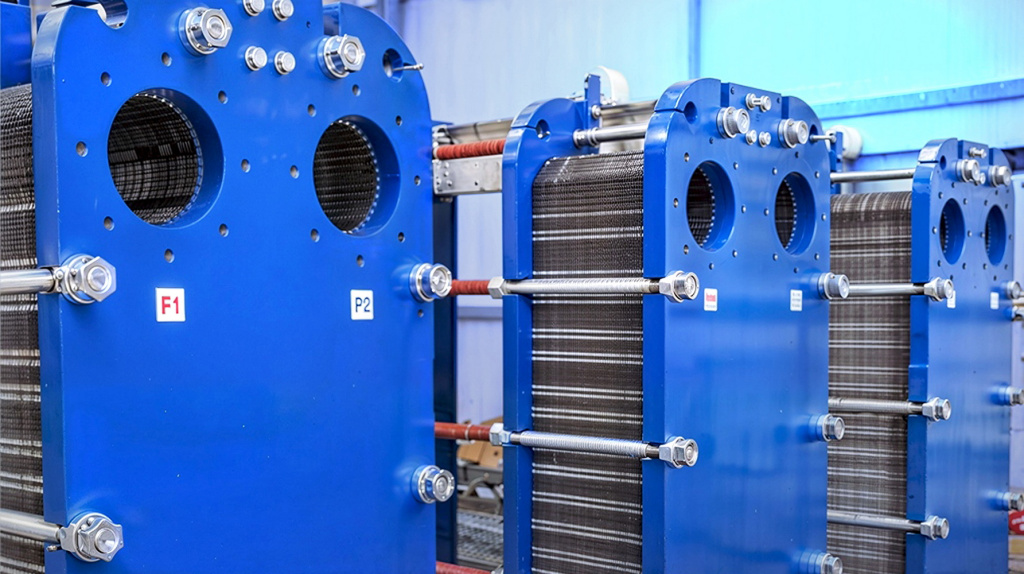

Через контур источника тепла прокачивается горячий теплоноситель, который через пластины/трубки передаёт энергию воде ГВС. Контуры разделены — питьевая вода не контактирует с сетевой/котловой.

Теплообменник для горячей воды — ГВС через теплообменник: тепло передаётся без смешивания контуров

Ключевое: для бытовой безопасности обычно поддерживают температуру ГВС около 60–70 °C и обеспечивают циркуляцию, чтобы исключить остывание стояков.

Источники тепла и схемы подключения

Централизованные тепловые сети — подача тепла и техводы на объекты разного назначения.
Котельные малого масштаба — квартальные/поселковые решения.
Индивидуальные источники — котлы, солнечные коллекторы, тепловые насосы (ВИЭ).

Типовые схемы

Схема	Описание	Плюсы	Ограничения	Лайфхак
От теплосети (1-ступ.)	Один теплообменник, догрев сетевой водой	Просто и недорого	Меньше гибкости по регулированию	Заложите запас площади 10–15%
От теплосети (2-ступ.)	Преднагрев обраткой отопления + догрев сетевой	Экономия тепла, стабильные 60–70 °C	Сложнее балансировка	Датчики ΔT и регуляторы расхода на ступенях
От отопления (котёл/ТН)	Развязка ГВС от контура источника	Безопасность и чистая питьевая вода	Требует грамотной гидравлики	Обязателен циркуляционный контур ГВС
От ВИЭ (коллектор/ТН)	Передача тепла из возобновляемых источников	Снижение расходов на энергию	Переменность генерации	Буферная ёмкость + автоматика приоритета

ГВС в доме, бизнесе и бане/сауне

Для бань/саун важно быстро выйти на заданную температуру и выдерживать пики водоразбора. Подбирайте теплообменник с запасом по мощности и контролем циркуляции.

Подбор и формулы с примерами

Тепловая нагрузка: Q = m × c × ΔT.
Площадь теплообмена: A = Q / (U × ΔT_lm).
Гидравлика: контролируйте потери давления Δp в каждом контуре.

Микро-пример — ГВС 5 м³/ч

Нагреть 5 м³/ч воды с 10→60 °C: Q=(5000/3600)×4,18×50 ≈ 290 кВт. При U≈2500 Вт/м²·К и ΔT_lm≈20 К → A≈5,8 м². С запасом 15% ≈ 6,7 м².

Микро-пример — 2-ступ. ГВС

Та же нагрузка: Ст.1 (10→40 °C) ≈ 174 кВт, Ст.2 (40→60 °C) ≈ 116 кВт. Площади меньше на каждую ступень, выше стабильность температуры.

Материалы, санитария и безопасность

Материалы пластин: нерж. стали (например, 316L), титан — под агрессивные среды.
Уплотнения: EPDM — вода/гликоли; NBR — масла; FKM (Viton) — повышенные температуры.
Температура ГВС: обычно поддерживают около 60–70 °C для гигиены и безопасности.
Разделение контуров: исключает попадание сетевой/котловой воды в питьевой контур.

Автоматика, мониторинг, энергоэкономия

Регуляторы температуры, ΔP-регуляторы, термостаты защиты от перегрева.
Датчики температуры/давления/расхода, дистанционный мониторинг и оповещения.
Интеграция с ВИЭ: приоритет бесплатного источника + буфер.

Обслуживание и типовые проблемы

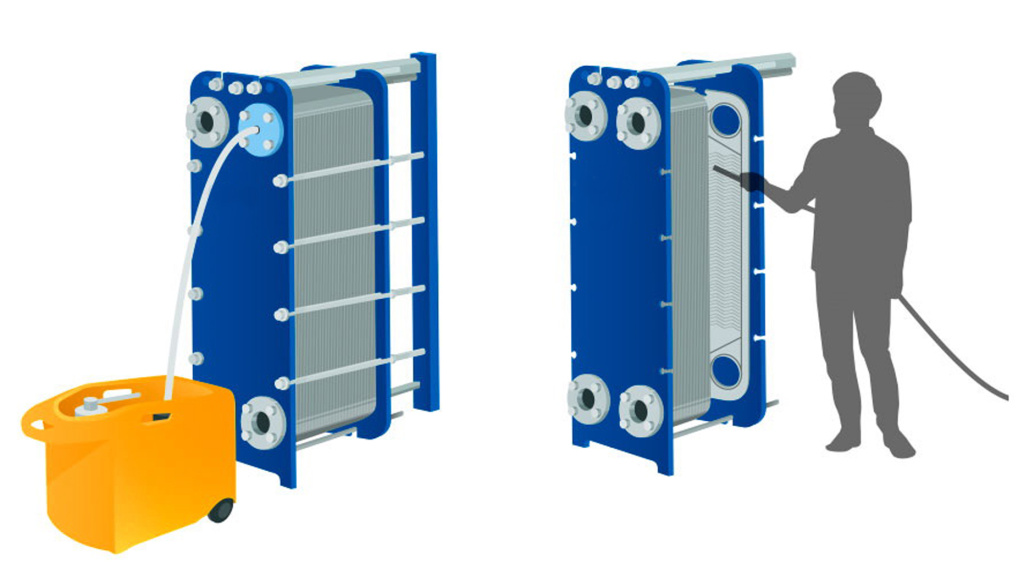

Промывка (CIP): периодическая химическая очистка от накипи и биоплёнок, нейтрализация до pH≈7.
Фильтрация: грязевики/сетчатые фильтры на входе — обязательны для паяных аппаратов.
Признаки загрязнения: рост Δp, недобор температуры, шум/вибрации.
Профилактика: «паспорт чистоты» — фиксируйте Δp и температуры после обслуживания.

Доступ к промывочным штуцерам упрощает обслуживание

Таблицы параметров и рекомендаций

Контур	Типовой диапазон	Настройки/ограничения	Рекомендация	Пример из практики
Сетевой (теплосеть)	t до 95–130 °C; P до 1,6 МПа	Пульсации, гидроудары	Полусварной/сварной ПТО	Догрев ГВС 300 кВт, Δp≤0,3 бар
Отопление здания	t 60–80 °C; P 0,4–0,8 МПа	Материалы труб (сталь/ПЭ)	Разборный ПТО	ПЭ-трубы: ограничить ≤80 °C
ВИЭ (солнечный/TН)	t 30–70 °C (переменно)	Нужен буфер	Паяный ПТО + бак-накопитель	Солнечный контур 12 м² коллекторов
Баня/сауна	Пики расхода	Стабильная циркуляция	Запас мощности +20%	Коммерческая баня 10 душевых

Ситуация	Быстрая проверка	Решение	Лайфхак
Недобор температуры	Проверьте ΔT источника и расход	Подстройка расхода, промывка	Снимите график температур в теч. суток
Рост Δp	Сравните с «паспортом чистоты»	CIP-промывка, фильтрация	Поставьте манометры до/после ПТО
Шум/вибрации	Осмотрите крепления/насосы	Гидравлическая балансировка	Антивибровставки на подводах

Добавь сюда фото или видео

FAQ — ответы на частые вопросы

Какая температура ГВС считается оптимальной?

Часто поддерживают около 60–70 °C — это баланс гигиены и безопасности.

Нужна ли циркуляция ГВС?

Да, чтобы не остывали дальние точки и не было «холодных хвостов».

1- или 2-ступенчатая схема — что выбрать?

Для больших объектов выгоднее 2-ступ.: преднагрев обраткой отопления и догрев сетевой.

Можно ли делать ГВС от контура отопления?

Да, через теплообменник с гидравлической развязкой и правильной автоматикой.

Какие материалы уплотнений выбирать?

EPDM для воды/гликоля, NBR для масел, FKM (Viton) для высоких температур.

Как быстро прикинуть мощность для ГВС?

Q = m×c×ΔT. Например, 5 м³/ч с 10→60 °C ≈ 290 кВт.

Что делать при росте Δp и падении температуры?

Проверить фильтры/насосы, выполнить CIP-промывку, сверить с паспортом чистоты.

Подходит ли паяный теплообменник?

Да, при чистых средах и наличии фильтрации; обслуживание — через CIP.

Как работать с ВИЭ (солнечные коллекторы, ТН)?

Ставьте буфер и автоматику приоритета, чтобы сгладить переменность источника.

Кто поможет с подбором?

Передайте расходы, температуры, давления, материалы — мы рассчитаем и вышлем КП.
