Что такое теплопункт?

Теплопункт (ИТП/ЦТП) — узел, который принимает тепло из сети и распределяет его по контурам здания: отопление, ГВС, вентиляция/кондиционирование. Разбираем устройство, схемы и выбор с цифрами и примерами.

Подберём теплопункт и теплообменники под ваши параметры

Расчёт тепловой нагрузки, подбор оборудования и смета за 1 день. Сервис и ЗИП — на складе.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое теплопункт (на пальцах)
Функции: что делает ТП каждый день
Состав и схемы: из чего собран
Области применения и кейсы
Выбор и расчёт: формулы, лайфхаки
Экономика и выгоды для жильцов/бизнеса
FAQ

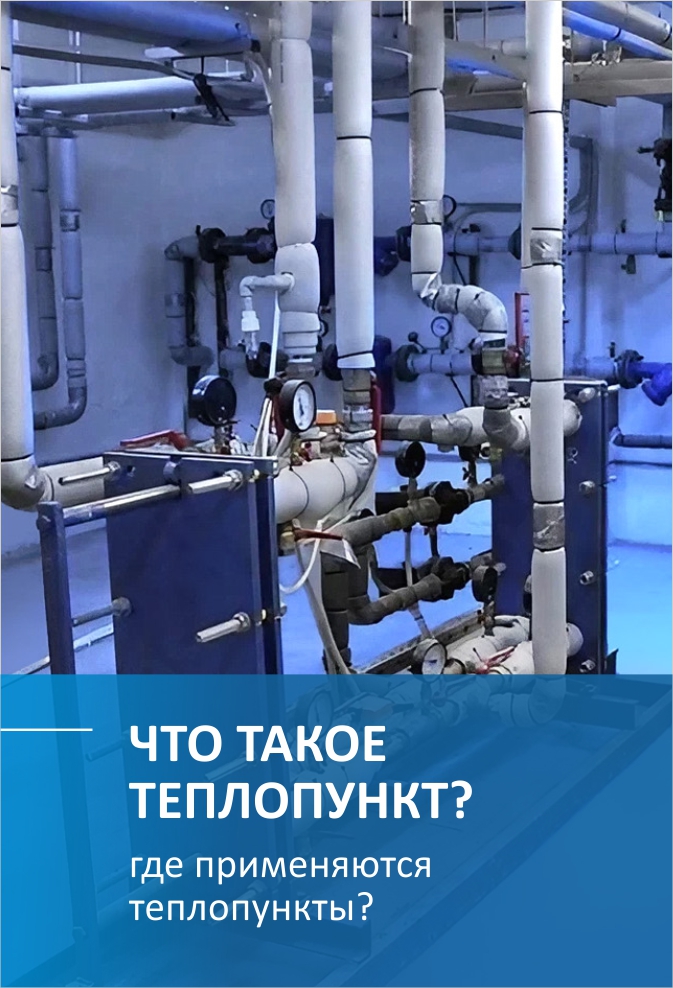

Что такое теплопункт — Современный теплопункт: узел связи между сетью и системами здания.

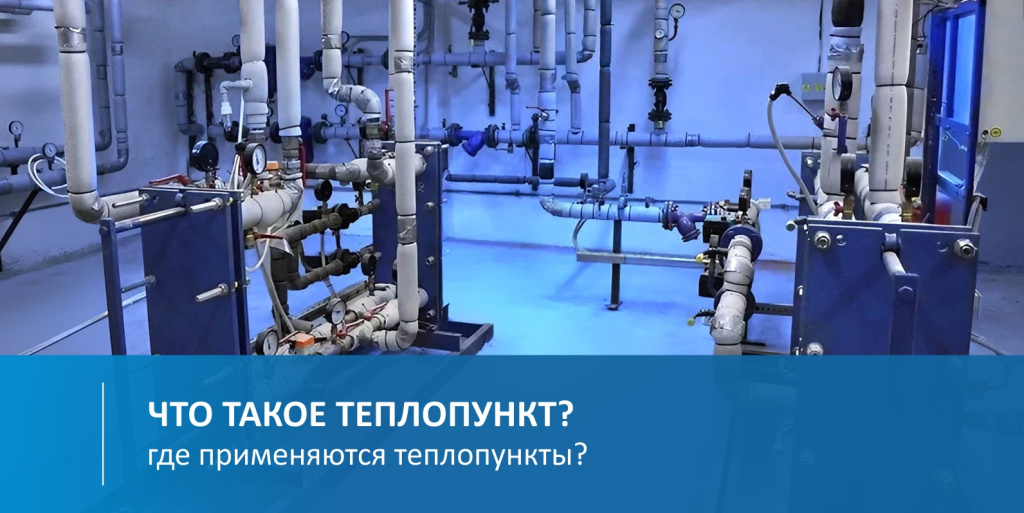

Что такое теплопункт — Компактная планировка ИТП в существующем помещении.

Разборный пластинчаты теплообменник — Разборный пластинчатый теплообменник — сердце ГВС и отопления.

Пластинчатый теплообменник ГВС: стабильные 55–60 °C при экономном расходе.

Антифризы (пропиленгликоль) для систем с низкими температурами и ТН.

Кожухотрубные и паяные теплообменники Alfa Laval — Кожухотрубные и паяные теплообменники — для высоких давлений и холодильных контуров.

Что такое теплопункт (на пальцах)

Теплопункт (ИТП/ЦТП) — это собранный на раме или в помещении комплекс: теплообменники, насосы, фильтры, арматура и автоматика. Он получает тепло от котельной/ТЭЦ и отдаёт его во внутренние системы здания: отопление, ГВС, вентиляцию/холод.

Коротко: ТП — «сердце» инженерии здания. Без него тепло из магистрали не превратится в комфортные батареи и стабильную горячую воду.

Функции: что делает ТП каждый день

Передаёт тепло через теплообменники в контуры отопления и ГВС.
Регулирует температуру по погоде и графику, чтобы не было «перетопов».
Контролирует расходы и давление, защищая систему от гидроударов и кавитации.
Обеспечивает циркуляцию насосными группами по всем потребителям.

Кейс (МКД, 220 квартир): после внедрения погодозависимой автоматики расход тепла снизился на ~12%, жалобы на перегрев исчезли.

Состав и схемы: из чего собран

Теплообменники: пластинчатые (ГВС/отопление), кожухотрубные (высокие давления, загрязнённые среды).
Насосы: рабочий+резерв, частотное регулирование.
Фильтры/грязевики: защита каналов ТО от отложений.
Арматура и КИП: клапаны, датчики T/P, счётчики тепла.
Автоматика: контроллер, погодозависимый закон, аварийная сигнализация.

Схема узла	Где применяют	Типовые настройки	Лайфхак/практика
Отопление (противоток)	ЖКХ, офисы	Подача 70–90 °C, Δt=20–30 °C	Заложите запас площади ТО +10–15% на загрязнение.
ГВС 1-ступ.	Малые дома/офисы	Выход 55–60 °C, антизастой — циркуляция	Регулируйте по температуре холодной воды и пикам утреннего разбора.
ГВС 2-ступ.	Средние/крупные МКД	1-я ступень от обратки отопления, 2-я — догрев	Экономит тепло до 10% за счёт рекуперации от обратки.
Вентиляция/ВКВ	БЦ, ТЦ, медучреждения	45–65 °C на приточных калориферах	Ставьте фильтры перед мелкими каналами пластин ТО.

Плейсхолдер медиа:

Добавь сюда фото или видео

Мини-формулы и быстрые расчёты

Тепловая мощность: Q = m × c × ΔT.

Пример (ГВС): 10 м³/ч с 15→55 °C: Q ≈ 10×1000×4,18×40/3600 ≈ 465 кВт.

Площадь ТО: A = Q / (U × ΔT_lm), где U (вода/вода) ~ 2000–4500 Вт/м²·К.

Совет инженера: при работе с антифризом (пропиленгликоль 30–40%) увеличивайте площадь ТО на 20–35% из-за более низкого U и выше вязкости.

Области применения и кейсы

ЖКХ

МКД 5–25 этажей — ИТП вместо элеваторного узла, экономия 8–15%.
Детсады/школы — строгие нормы ГВС (60 ± 5 °C).

Промышленность

Пищевая отрасль:

Пастеризация, CIP, мойка — стабильная температура.
Материалы 316L, EPDM/FKM.

Энергетика/металлургия:

Охлаждение масел, подогрев теплоносителей.
Кожухотрубные ТО при высоких давлениях.

Спец-сценарии

Тепловые насосы (испаритель/конденсатор), рассол/гликоль.
Геотермия и солнечные коллекторы — промежуточные ТО.

Выбор и расчёт: формулы, лайфхаки

Критерий	Что собрать	Диапазон/настройка	Лайфхак при приёмке
Исходные данные	Расходы, Tвх/вых, давление	ΔT отопления 15–30 °C	Сверьте фактические расходы по расходомерам с расчётом ±10%.
Материалы	Пластины/уплотнения	EPDM до 150 °C, FKM до 200 °C	Попросите паспорт уплотнений и протокол гидроиспытаний.
Гидравлика	Потери давления	0,3–0,8 бар на контур	Избыток Δp = лишние затраты насосов до 20–30%.
Автоматика	Погодозависимое регулирование	Кривые по СНиП/проекту	Проверьте работу по двум контрольным точкам +5 °C и −20 °C.

Экономика и выгоды для жильцов/бизнеса

Минус «перетопы» — снижение теплопотребления на 8–15%.
Комфорт ГВС — стабильные 55–60 °C и отсутствие жалоб.
Надёжность — резерв насосов и аварийные сценарии в ПЛК.

Мини-пример окупаемости: ИТП 500 кВт, инвестиции 1,1 млн ₽, экономия 220 тыс ₽/год → окупаемость ~5 лет. С учётом диспетчеризации — быстрее на 10–15%.

FAQ — ответы на частые вопросы

Что такое теплопункт простыми словами?

Это узел, который берёт тепло из магистрали и «раздаёт» его на отопление, ГВС и вентиляцию внутри здания.

Чем ИТП отличается от ЦТП?

ИТП обслуживает одно здание (точная настройка и экономия), ЦТП — несколько зданий (квартал, район).

Какие температуры типичны для ГВС и отопления?

ГВС 55–60 °C (по нормам), отопление подача 70–90 °C, обратка 40–60 °C — по погоде и графику.

Как рассчитать требуемую мощность для ГВС?

Q = m×c×ΔT. Пример: 10 м³/ч с 15→55 °C ≈ 465 кВт. Закладывайте запас 10–15%.

Что важно в автоматике теплопункта?

Погодозависимые кривые, ограничение макс. температуры ГВС, защита от перегрева/перепадов давления, резерв насосов.

Как часто обслуживать теплообменники?

Вода с подготовкой — 1 раз/год CIP/промывка; без подготовки — раз в 6 мес. Признак — рост Δp на 50% и падение температуры.

Какие материалы пластин и уплотнений выбрать?

AISI 316/316L для воды и гликолей; титан для морской воды; EPDM до 150 °C, FKM (Viton) до 200 °C.

Можно ли подключить вентиляцию/чиллер к ТП?

Да, через отдельный контур теплообменника с собственными насосами и регулированием.

Сколько стоит ИТП «под ключ»?

Сильно зависит от мощности и автоматики: ориентиры от 1,5–2 млн ₽ (МКД ~200 квартир) до 3–5 млн ₽+ для ТЦ/заводов.

Какая реальная экономия для жильцов?

За счёт автоматики и правильных настроек — 8–15% по теплу, плюс меньше жалоб и аварий.
