КС-230815

321 462 ₽

В наличии · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 77079
Бренд: ТПЛ-СЕРВИС
Страна: Россия
Сертификация: Да
Лизинг: Да
Сервисное обслуживание: Да
Расширенная гарантия: Да
Температура, max: 190℃

Описание Характеристики

КС-230815

Площадь: 41,4 м² Ру 16 бар 09Г2С / AISI 304 Горизонтальное исполнение

Онлайн-расчёт Запросить КП 8-804-333-71-04

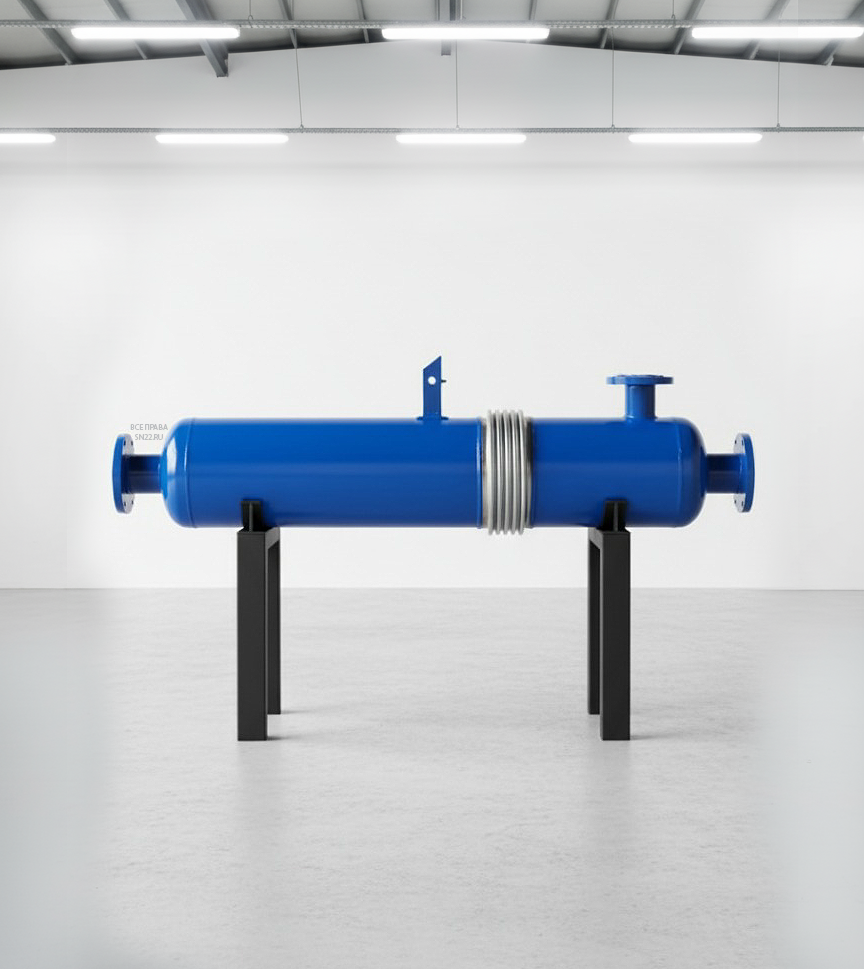

КС-230815 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС-230815 — воздушное охлаждение — Охлаждение воздуха

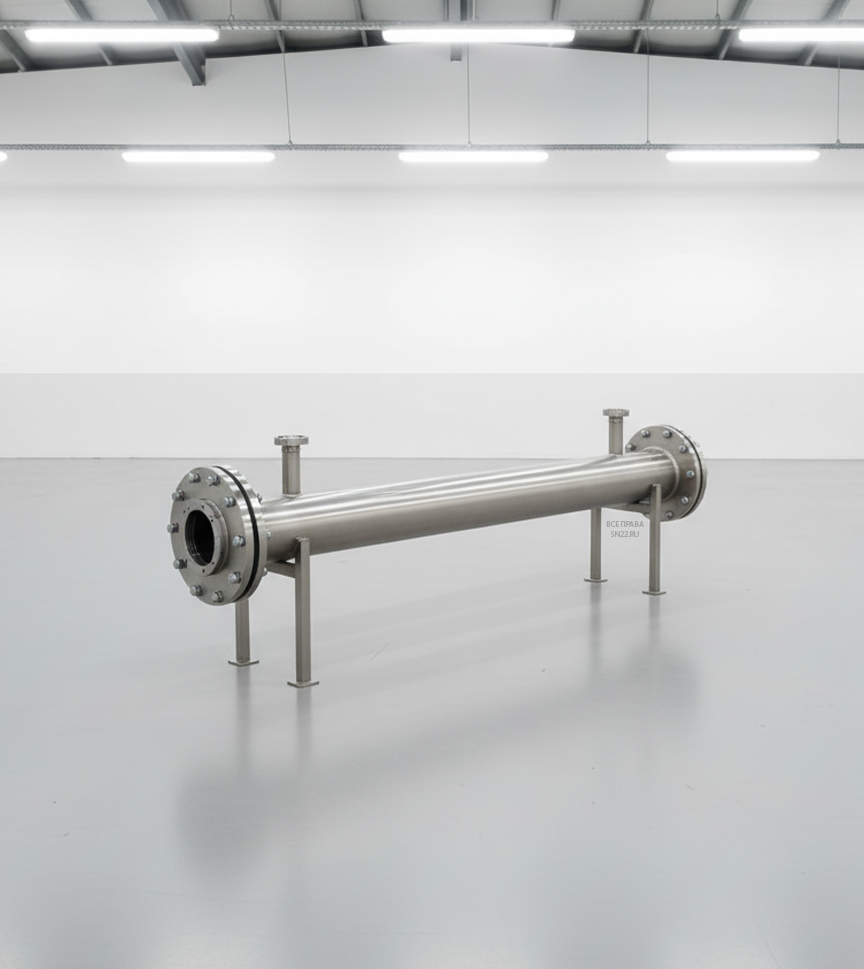

КС-230815 — теплоутилизация — Теплоутилизация

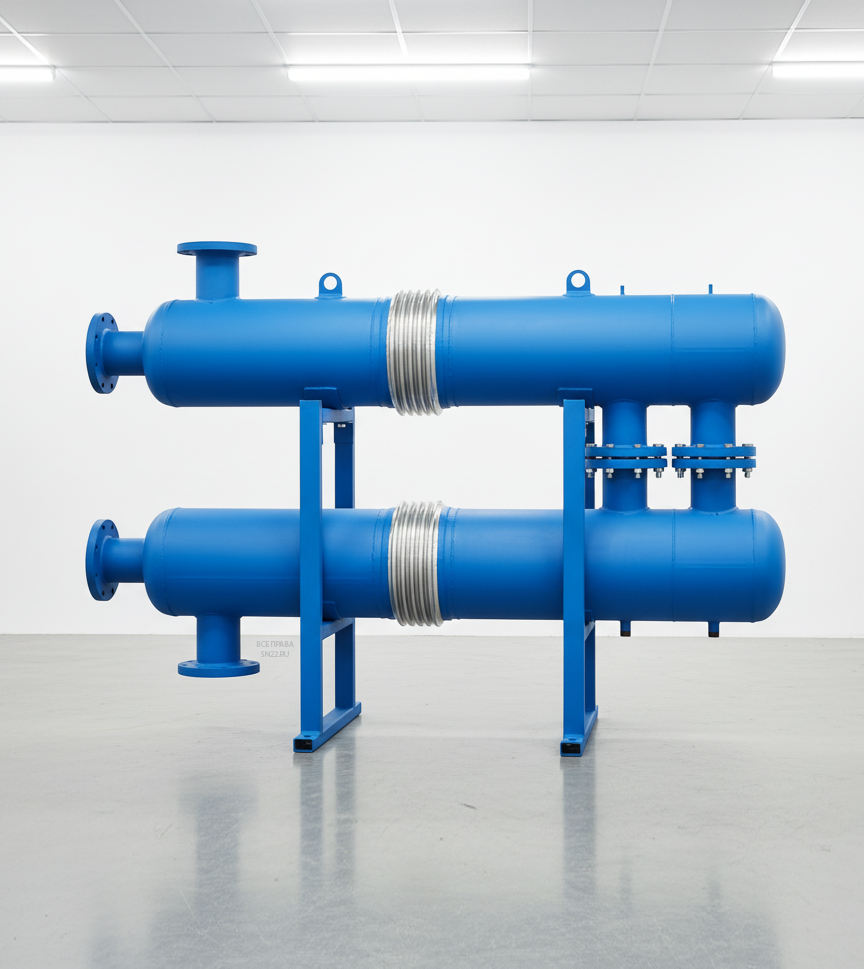

КС-230815 — кожухотрубный теплообменник — Кожухотрубный теплообменник

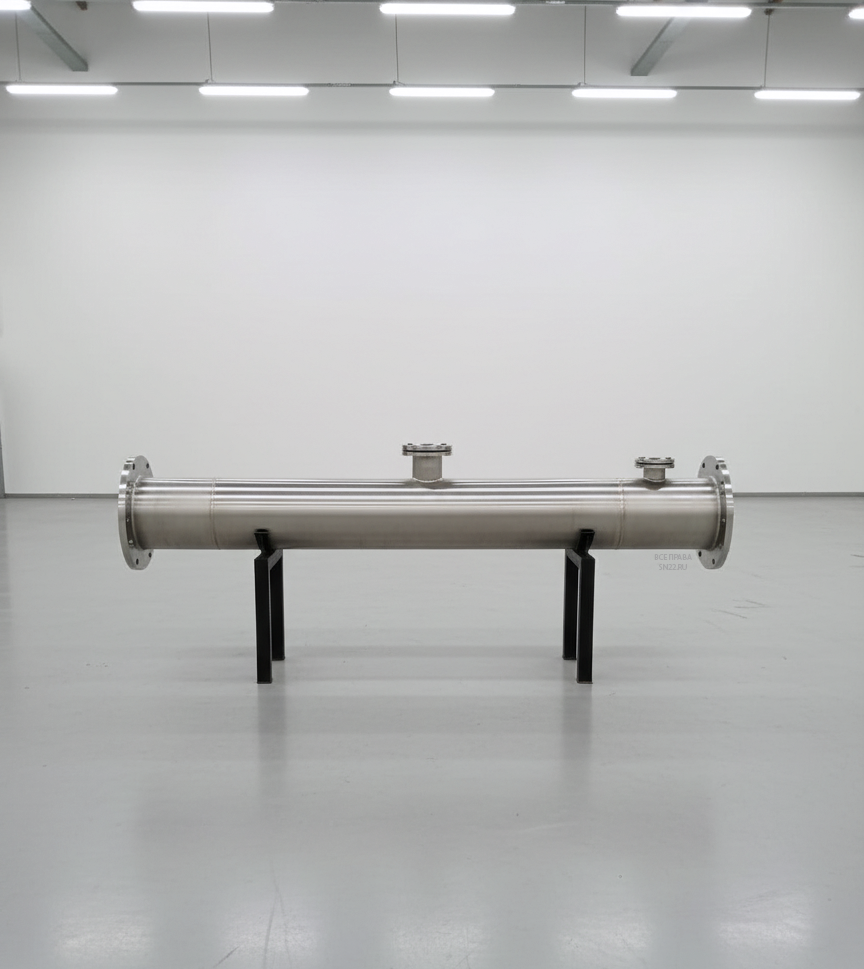

КС-230815 — промышленное применение — Промышленное применение

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 41,4 м²
Мощность: 636,9 кВт
Запас поверхности: 17 %
Расчётное давление: 16 бар
Материалы: Кожух — 09Г2С, трубки — AISI 304 (Ø8×1)
Масса пустого: 500 кг
Документ: И-230815-ТПЛ
Дата: 07.08.2023

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Коммерческое предложение и наличие

Изготовление под ТЗ или отгрузка со склада (по наличию)
Гидроиспытания, паспорт, ЗИП по запросу
Сертификаты соответствия и ИЛ/ГОСТ-Р в комплекте
Срок типового изделия — 7–14 рабочих дней

Цена — 321 462 ₽

Получить КП за 15 минут Подобрать аналог Пишите в чат

Уточним комплектацию и сроки под ваш проект.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Воздух	Воздух 40 % влажности
Площадь теплопередачи	41,4 м²
Мощность, кВт	636,9
Запас поверхности, %	17
Температура вход/выход, °C	190 / 85	80 / 90
Массовый расход, т/ч	20,5	60,9
Расчётное давление, бар	16	16
Масса пустого, кг	500

Примечание: данные могут уточняться при проектном расчёте под ваши режимы.

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 150	1	16
K2	Выход греющей среды	Ду 150	1	16
K3	Вход нагреваемой среды	Ду 100	1	16
K4	Выход нагреваемой среды	Ду 100	1	16
K5	Дренаж	Муфта Ду 25	1	16

Материалы

Элемент	Материал
Корпус	09Г2С
Трубки	AISI 304 (Ø8×1)
Трубная решётка	AISI 304
Фланцы K1–K4	09Г2С (ГОСТ 33259-2015)
Оголовки	09Г2С несъёмные

Габариты

Параметр	Значение
Длина, мм	1500
Тип опор	Анкерные лапы
Исполнение	Горизонтальное

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

Где применяют кожухотрубные КС

Воздух–воздух теплообмен Теплоутилизация Промышленная вентиляция Энергетика и ЖКХ Процессы нагрева/охлаждения газов Технологические линии

География и сроки поставки

Москва
1–2 дня • Самовывоз / курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

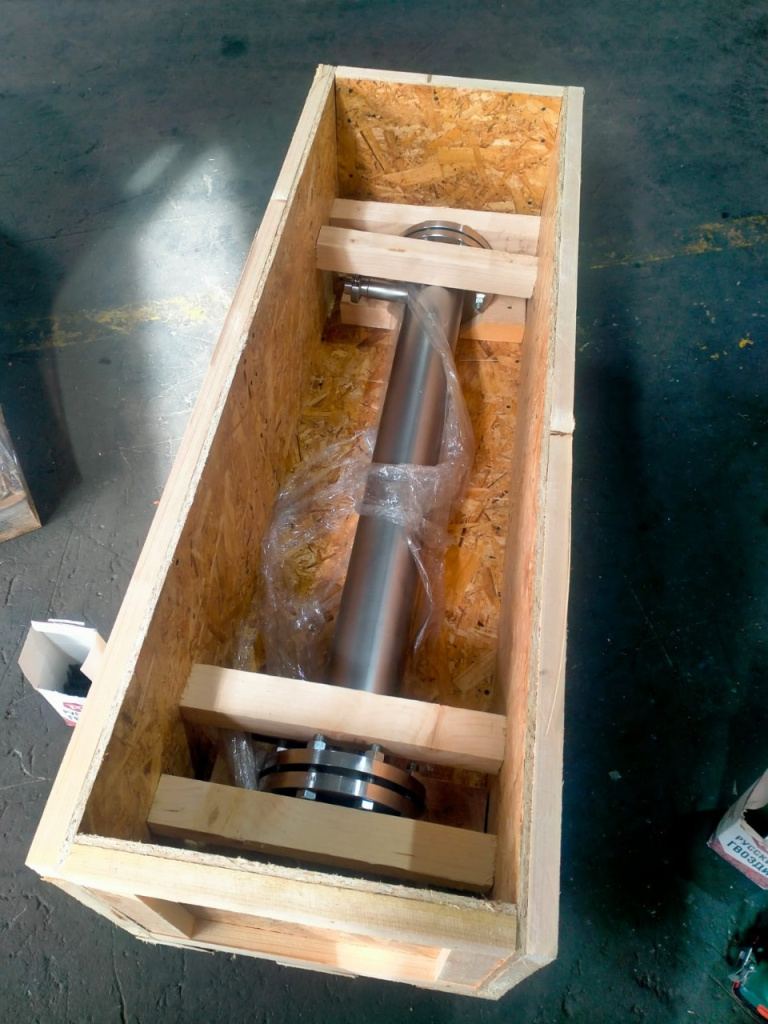

КС-230815, поставка для ИТП, Москва — КС-230815 • Москва

Москва • ИТП/ГВС

«Испытан на 16 бар, герметичность отличная. Монтаж под Ду100/150 прошёл без доработок».

Срок изготовления: 7–10 р.д.

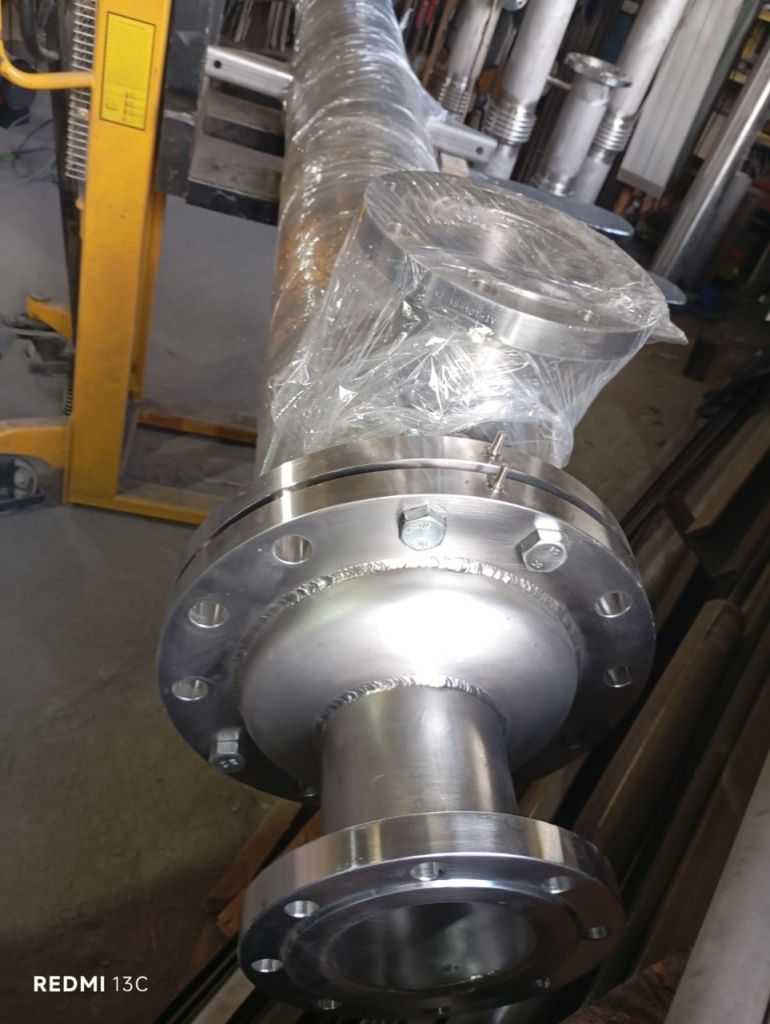

КС-230815 в воздушном контуре, Санкт-Петербург — КС-230815 • Санкт-Петербург

Санкт-Петербург • Холодоснабжение

«Работает стабильно в воздушном контуре. Нержавеющая трубная система — без нареканий».

Контур: воздух 190→85 °C

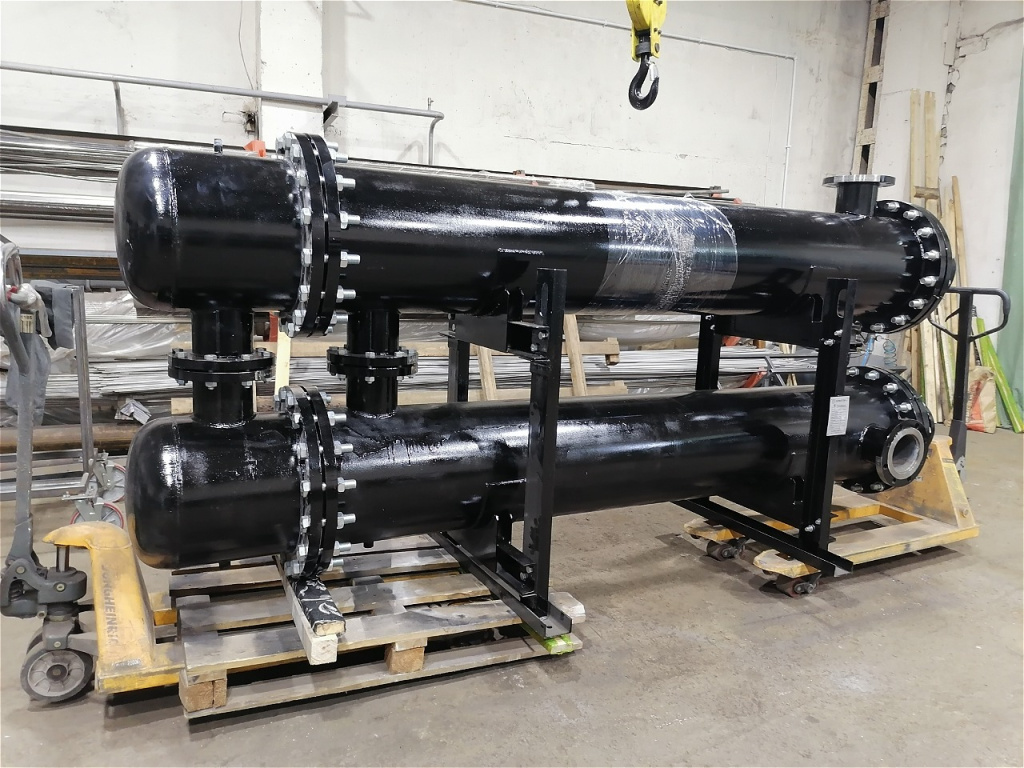

КС-230815, пищевая промышленность, Екатеринбург — КС-230815 • Екатеринбург

Екатеринбург • Пищевая

«Выбрали AISI 304 в трубах. Качество сварки отличное, обслуживание удобное».

Материал: AISI 304

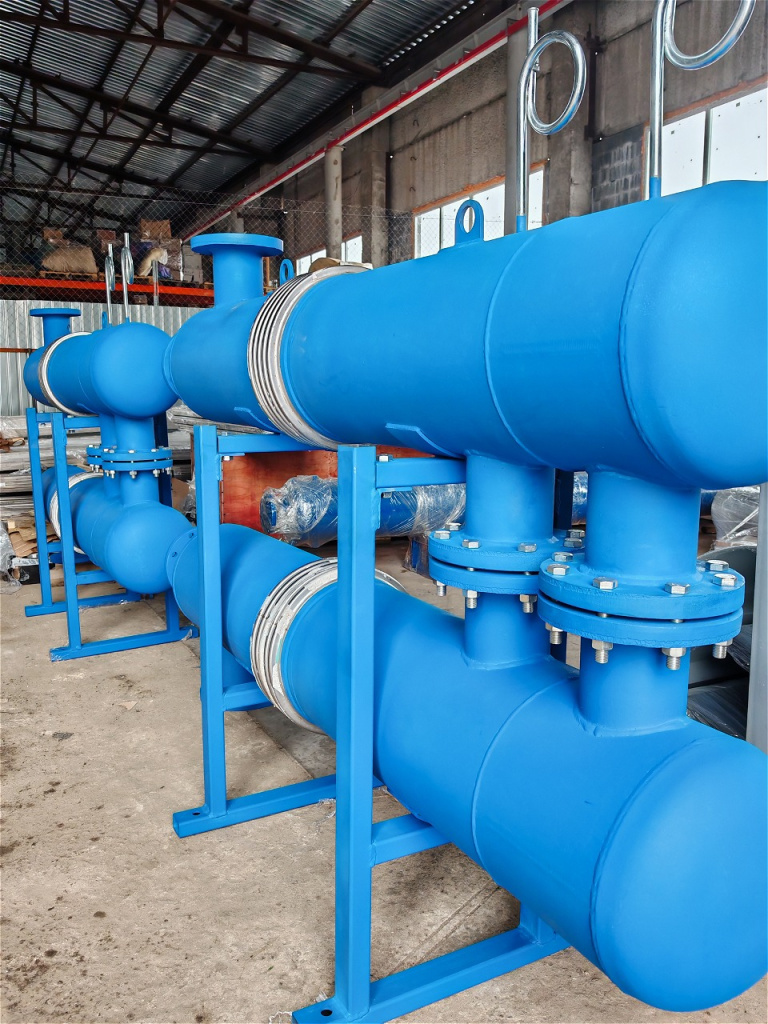

КС-230815, теплоутилизация, Новосибирск — КС-230815 • Новосибирск

Новосибирск • Теплоутилизация

«Подтвердили режимы на пуске, потери давления — в допусках. Рекомендуем».

ΔT: — (уточняется при расчёте)

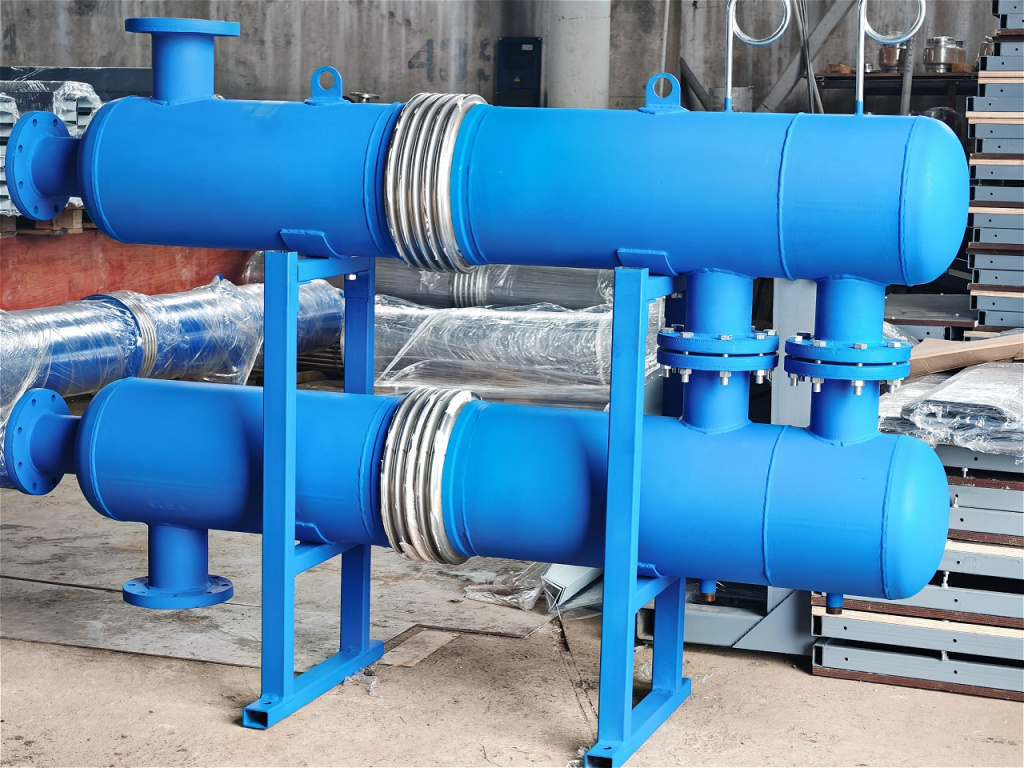

КС-230815, чиллер, Москва — КС-230815 • Чиллер

Москва • Чиллер

«Включён в состав системы. Согласовали присоединения заранее — монтаж занял минимум времени».

Присоединения: Ду100/150

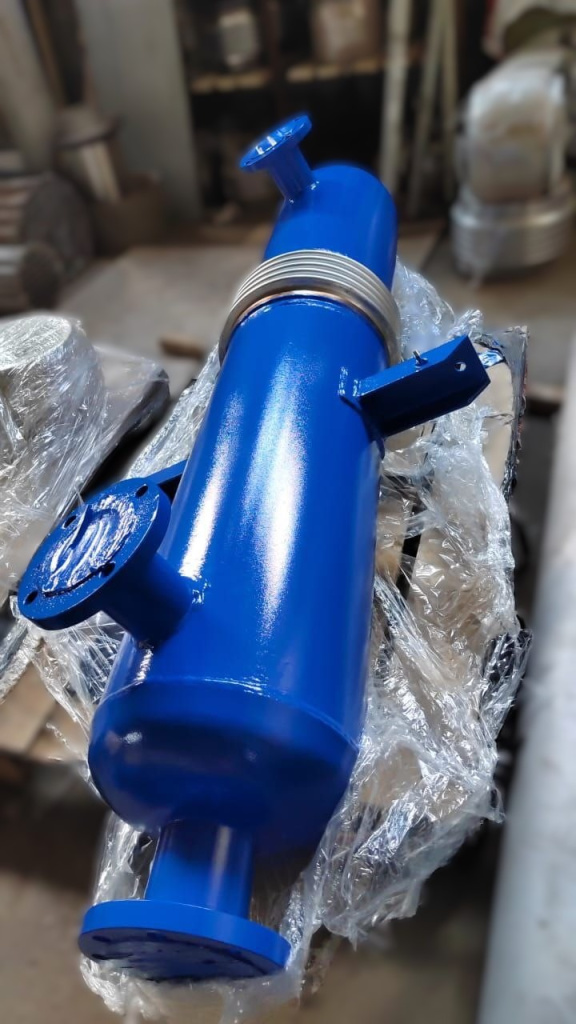

КС-230815, ЖКХ, Алматы — КС-230815 • Алматы

Алматы • ЖКХ

«Поставка с КЗ-документами, быстрая ПНР. Работает стабильно».

Документы: комплект КЗ

Почему выбирают ООО «АТУ» (sn22.ru)

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно ли выполнить полностью из нержавейки?

Да, возможна версия с кожухом из AISI 304/316L и нержавеющим крепежом.

Какое рабочее давление выдерживает КС-230815?

Рабочее давление — до 16 бар по обеим средам.

Какая мощность у КС-230815?

Около 636,9 кВт при площади 41,4 м² и заявленных режимах.

Из каких материалов изготовлен аппарат?

Кожух — 09Г2С, трубки — AISI 304 (Ø8×1), решётки — AISI 304.

Можно ли изменить присоединения под мой проект?

Да, Ду/расположение патрубков адаптируем под существующую обвязку.

Какой вес изделия?

Масса пустого — около 500 кг.

Какие документы идут в комплекте?

Паспорт, протокол гидроиспытаний, сертификаты соответствия. ИЛ/ГОСТ-Р — по запросу.

Какие сроки изготовления?

Типовое изделие — 7–14 рабочих дней, срочный цикл обсуждается отдельно.

Где применяется КС-230815?

Воздух–воздух, теплоутилизация, вентиляция, промышленное охлаждение газов.

Как направить ТЗ на расчёт?

Через форму экспресс-подбора или на почту teplo@sn22.ru.
