Маслоохладитель — теплообменник (пластинчатый, кожухотрубный или воздушный), который удерживает температуру и давление смазки в рабочем диапазоне, продлевая ресурс двигателей, гидростанций, редукторов и компрессоров.

Нужен расчёт маслоохладителя под ваши параметры?

Подберём тип (водяной/воздушный, пластинчатый/кожухотрубный), проверим давление, вязкость и перепады. Расчёт за 30–60 минут, доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Паяные пластинчатые

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое маслоохладитель и зачем он нужен
Классификация по среде охлаждения: водяные и воздушные
Типы по конструкции: пластинчатый, кожухотрубный, воздушный
Подбор и расчёт: шаги, формулы и пример
Материалы и исполнения (пищевая, морская, тяжёлая)
Области применения и кейсы
Подключение, арматура и автоматизация
Сравнительная таблица и типовые настройки
Обслуживание, диагностика и типичные ошибки
FAQ

Что такое маслоохладитель и зачем он нужен

При росте температуры вязкость масла падает, ухудшается смазка и возрастает износ. Маслоохладитель поддерживает целевой диапазон температур (обычно 45–65 °C для гидравлики, 60–75 °C для редукторов), сохраняя давление и стабильность плёнки.

Быстрый расчёт нагрузки: Q = m · c · ΔT. Для 0,6 кг/с масла, c≈2,1 кДж/(кг·°C), охлаждение с 80 °C до 60 °C: Q = 0,6×2,1×20 ≈ 25,2 кВт. Добавьте запас 10–20 % под загрязнение.

Лайфхак: контролируйте не только температуру, но и перепад давления на охладителе — рост Δp часто раньше укажет на загрязнение, чем термометр.

Классификация по среде охлаждения: водяные и воздушные

Маслоохладители делятся на два основных типа по среде охлаждения:

Водяные — компактные и малошумные, требуют водоподвода/оборота; подходят для помещений с жёсткими требованиями по шуму и габаритам.
Воздушные — автономные, проще в обслуживании, но крупнее и шумнее; хороши для открытых площадок и цехов с вентиляцией.

В водяных маслоохладителях охлаждающая вода обтекает каналы/трубки, а в воздушных — поток воздуха от вентилятора омывает оребрённый пакет труб.

Кейс (пресс-участок): гидростанция 55 кВт, расход масла 70 л/мин, вход 72 °C → цель 55 °C. При оборотной воде 25 °C эффективнее водяной пластинчатый охлаждатель; при отсутствии воды — воздушный на 30–35 кВт с шумозащитным кожухом.

Добавь сюда фото или видео

Типы по конструкции: пластинчатый, кожухотрубный, воздушный

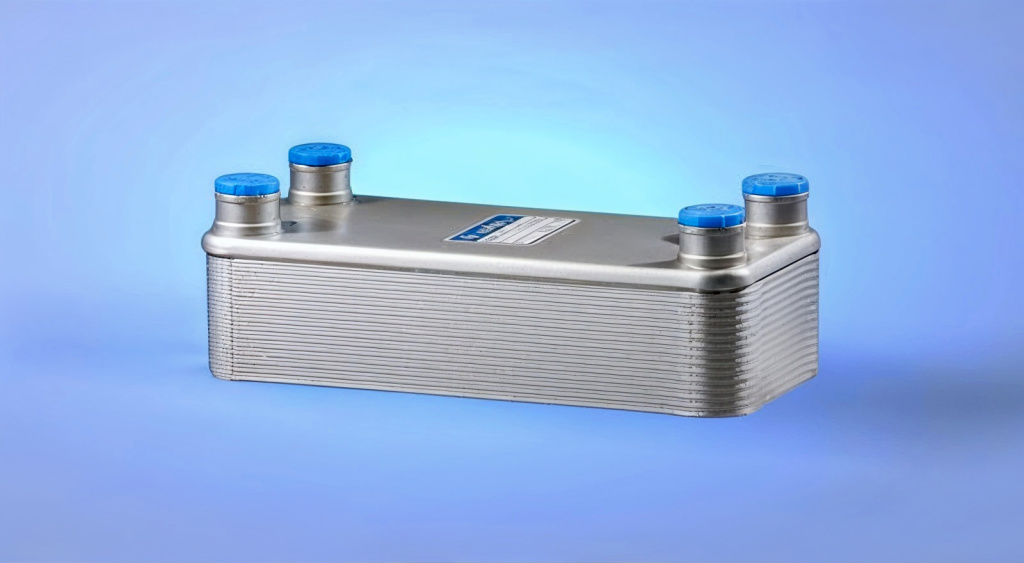

Пластинчатый маслоохладитель

Паяные или разборные пластины с турбулизацией потока дают высокий коэффициент теплоотдачи и минимальные габариты. Хороши для чистых масел и стабильной воды/гликоля.

Плюсы: компактность, эффективность, низкие ΔT.
Минусы: чувствительность к загрязнениям, требования к фильтрации (50–100 мкм).

Совет: при подборе задайте минимальный допустимый LMTD 5–8 °C и заложите коэффициент загрязнения 0,0002–0,0004 м²·°C/Вт.

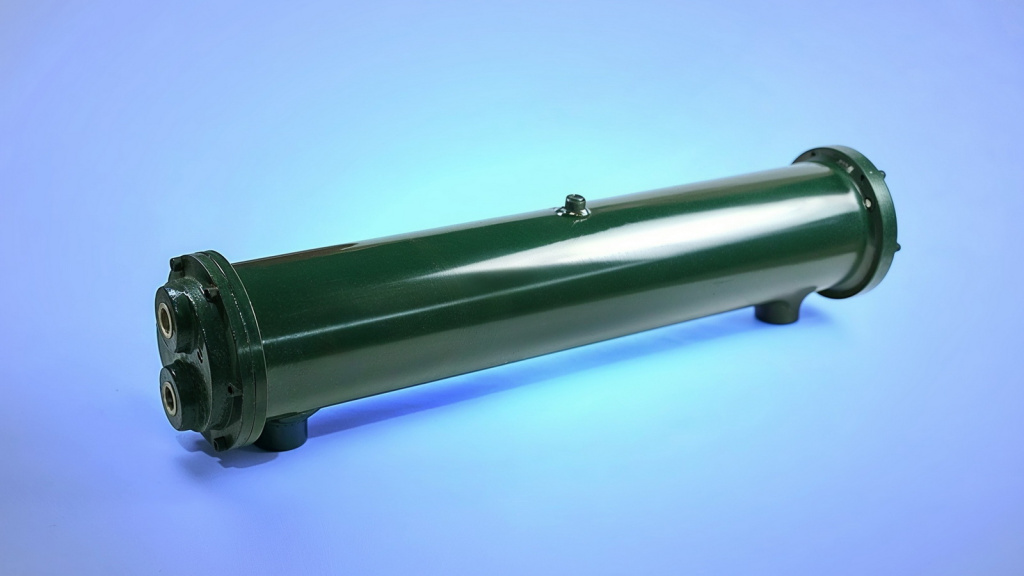

Кожухотрубный маслоохладитель

Пучок тонких труб в кожухе: по трубам обычно идёт вода, по межтрубному пространству — масло. Устойчив к температурным ударам и загрязнениям, легко обслуживается.

Плюсы: ремонтопригодность (чистка труб), широкий диапазон материалов.
Минусы: больше габариты, выше стоимость при той же мощности.

Воздушный маслоохладитель

Оребрённые трубки и вентилятор. Идеален там, где нет воды, на мобильной технике, в полях и на открытых площадках.

Плюсы: автономность, простота, нет расхода воды.
Минусы: шум, зависимость от температуры окружающего воздуха, большие габариты.

Подбор и расчёт: шаги, формулы и пример

Исходные данные: расход масла (л/мин или кг/с), вход/выход масла (°C), температура охлаждающей среды (вода/воздух), допустимые потери давления, вязкость при рабочей температуре.
Тепловая нагрузка: Q = m·c·ΔT (см. пример ниже).
Температурный напор (LMTD): ΔT_lm = (ΔT₁ − ΔT₂)/ln(ΔT₁/ΔT₂).
Площадь теплообмена: A = Q / (U · ΔT_lm), где U — общий коэффициент теплопередачи (для «масло–вода» ориентир 250–800 Вт/м²·°C в зависимости от типа аппарата).
Гидравлика: проверяем Δp по маслу/воде (обычно ≤0,15–0,3 МПа) и скорости (масло 0,3–1,5 м/с, вода 0,6–2,0 м/с).

Числовой пример. Гидростанция: 90 л/мин масла (ρ≈850 кг/м³), вход 78 °C → выход 60 °C. Массовый расход m≈0,9×0,85/60 ≈ 1,275 кг/с. Q=1,275×2,1×18≈48 кВт. Оборотная вода 20 → 28 °C, ΔT₁=78−28=50, ΔT₂=60−20=40, ΔT_lm≈(50−40)/ln(50/40)≈44,7 °C. Для пластинчатого с U=650 Вт/м²·°C: A≈48 000/ (650×44,7)≈1,66 м². С учётом запаса 20 % → ~2,0 м².

Лайфхак: для вязких масел применяйте корректировку U по вязкости и закладывайте съёмную магнитную фильтрацию на обратке.

Маслоохладители со склада и под заказ

Подберём по типу масла, расходу и температурам; срок отгрузки подтвердим за 30 минут.

Подобрать маслоохладитель в чате

Материалы и исполнения (пищевая, морская, тяжёлая)

Корпуса/пластины: AISI 304/316L — универсально; титановое исполнение — для морской воды/хлоридов; в кожухотрубных — трубы из меди, латуни, нержавеющей стали, CuNi 90/10 для морской воды.
Уплотнения (в разборных): NBR — минеральные масла до ~110 °C; HNBR/FKM — повышенные температуры и синтетика.
Особые условия: пищевая — нержавейка 316L, санитарные соединения; морская — CuNi/титан; тяжёлая химия — 904L, дуплекс.

Мини-чек: вода >200 мг/л хлоридов → выбирайте 316L/титан; антифризы на основе гликоля → проверьте совместимость с эластомерами.

Области применения и кейсы

Гидравлические станции прессов и литьевых машин — стабилизация масла 50–60 °C.
Редукторы/трансмиссии конвейеров и мельниц — съём пиковой тепловой нагрузки.
Компрессоры винтовые/поршневые — охлаждение масла и сепаратора.
Турбины (пар/ГТУ) — масло турбинной системы 45–52 °C.
ДВС/дизель-генераторы — комбинированный контур охлаждения масла/ОЖ.
Ветроэнергетика/карьеры — воздушные охладители на мачте/шасси.

Кейс (ветрогенератор 3 МВт): при +35 °C воздуха выбран воздушный охладитель 22–25 кВт с дублированными вентиляторами и байпасом по термостату 65 °C — сохранили ресурс редуктора, снизив аварийные остановы.

Подключение, арматура и автоматизация

Фильтрация: перед охладителем ставьте фильтр 50–100 мкм; для пластинчатых — обязательна сетка.
Байпас/термостат: при холодном пуске масло обходит охладитель до достижения уставки, снижая гидроудары и вязкостное сопротивление.
Регулирование: по воде — трёхходовой клапан/частотник насоса; по воздуху — частотное управление вентилятором.
Контроль: два термодатчика (вход/выход масла), два манометра (до/после), сигнал Δp.

Совет при приёмке: зафиксируйте паспортные ΔT и Δp на чистом аппарате — это база для последующей диагностики.

Сравнительная таблица и типовые настройки

Тип маслоохладителя	Где применяют	Диапазон мощностей, кВт	Плюсы	Ограничения	Лайфхак/рекомендация
Пластинчатый (паяный)	Гидростанции, ДГУ, станки	5–150	Компактный, высокий U	Чувствителен к грязи	Фильтр 50–80 мкм и запас 15–20 % по площади
Пластинчатый (разборный)	Линии с переменными режимами	20–500	Обслуживаемый/расширяемый	Больше габариты	Заложите место под сервис (съём пакета)
Кожухотрубный	Тяжёлые масла, морская вода	10–1000+	Неприхотливый, ремонтопригодный	Цена/габариты	Выберите CuNi для морской воды
Воздушный	Мобильная/полевые объекты	5–120	Нет воды, просто поставить	Шум, зависит от T воздуха	Частотник на вентилятор и жалюзи

Параметр настройки	Типовой диапазон	Пример из практики	Примечание
Температура масла на выходе	50–65 °C (гидравлика)	Пресс-линия: 60 °C	Ниже 45 °C — рост вязкости и Δp
Перепад по воде	0,05–0,2 МПа	0,12 МПа на 25 м³/ч	Держите запас насоса 10–15 %
Фильтрация масла	50–100 мкм	Сетка 63 мкм	Для паяных — критично
ΔT масло–вода	8–20 °C	78→60 °C и 20→28 °C	Чем меньше ΔT, тем больше площадь

Обслуживание, диагностика и типичные ошибки

Плановая промывка: вода/щадящие реагенты 1–2 раза в год (по состоянию Δp и температур).
Симптомы загрязнения: рост Δp >30 % от базового, падение выходной температуры на 5 °C и более при том же расходе.
Ошибки монтажа: отсутствие байпаса при холодных пусках, встречное включение контуров забыто, датчики стоят «не там».

Быстрая проверка: снимите точки (Tвх/Tвых масла и воды, Δp масла и воды) при номинале. Если LMTD вырос, а Q упал — ищите загрязнение масляной стороны.

Заказать маслоохладитель под ваш объект

Соберём КП и 3D-чертёж подключения. Подскажем по фильтрации и автоматике.

8 (804) 333-71-04 Запросить расчёт Онлайн-подбор Кожухотрубные в каталоге

ООО «АТУ» • Ответ за 15–60 минут

FAQ — ответы на частые вопросы

Как понять, что нужен маслоохладитель?

Если масло стабильно превышает 65–70 °C (гидравлика) или падает давление на горячем режиме — требуется охлаждение.

Что выбрать: водяной или воздушный?

Есть оборотная вода и тихий цех — водяной. Нет воды/улица — воздушный. По габаритам водяной обычно компактнее.

Паяный или разборный пластинчатый?

Паяный — компактнее и дешевле, для чистых контуров. Разборный — когда нужна периодическая разборка и расширяемость.

Какой материал труб брать для морской воды?

Медно-никелевый сплав (CuNi 90/10) или титан; для пластинчатых — титановые пластины.

Какая фильтрация нужна перед охладителем?

50–100 мкм по маслу, сетка по воде при плохом качестве.

Какой перепад давления допустим?

Чаще 0,1–0,3 МПа по маслу и 0,05–0,2 МПа по воде, но зависит от системы.

Как часто промывать?

По состоянию: ориентир 1–2 раза/год или при росте Δp >30 % от базового.

Можно ли использовать антифриз/гликоль?

Да, учитывайте снижение теплопередачи и совместимость уплотнений (NBR/HNBR/FKM).

Как защититься от холодного пуска?

Ставьте байпас с термостатом (60–65 °C) и/или подогрев перед пуском.

Какой запас по мощности закладывать?

Обычно 10–20 % под загрязнение и сезонные пики.
