Теплообменник кожухотрубный (кожухотрубчатый) типа ТПГ

от 442320

В наличии · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 5249

Описание Характеристики

Тип ТПГ — горизонтальные кожухотрубные теплообменники с неподвижными решётками

Универсальные аппараты для охлаждения и нагрева жидкостей/газов в химической, нефтехимической, энергетике. Конструкция с неподвижными трубными решётками (жёсткая схема), исполнение — горизонтальное. Диапазон D_в — от 325 до 1200 мм, длины труб — 3/4/6 м (в ряду 3 и 6 м).

Цена: от 284 500 ₽ (зависит от D×L, материалов, Ру, комплектации).

Ру 1.6–2.5 МПа t до 200 °C 2–4 хода по трубам Материалы: 316L / CuNi 90/10 / Ti

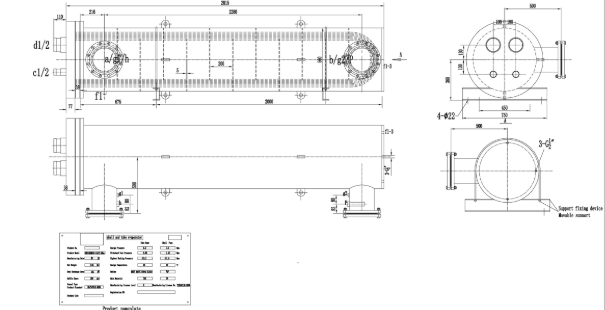

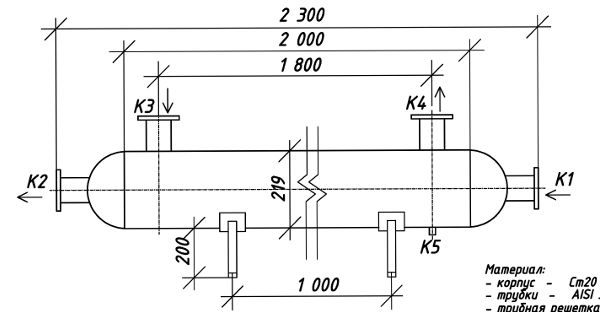

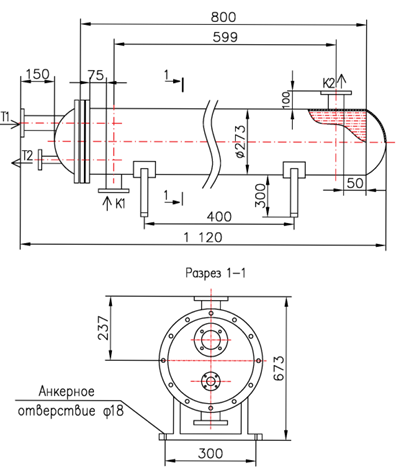

ТПГ — общий вид корпуса — Общий вид корпуса

ТПГ — крышка трубной стороны — Крышка трубной стороны

Быстрый расчёт и цена

Отправить параметры Открыть чат 24/7 — эксперты SN22

Ответим обычно за ~1 минуту. Подбор, сроки, отгрузка — поможем.

Преимущества и область применения

Жёсткая схемаНеподвижные решётки — простая конструкция, высокая жёсткость и герметичность.

УниверсальностьОхладители/нагреватели для воды, растворов, масел, газов и конденсатов.

Широкий рядD_в 325–1200 мм, L 3/6 м, 2–4 хода; подбор по требуемой площади.

МатериалыТрубы 316L / CuNi 90/10 / Ti; кожух углеродистая/нерж. сталь; фланцы ГОСТ/EN.

Калькулятор подбора площади (LMTD)

Тепловая нагрузка Q, кВт t_гор вход, °C t_гор выход, °C t_хол вход, °C t_хол выход, °C U, Вт/(м²·K)

Результат ориентировочный; итог — по матрице типоразмеров и инженерному расчёту.

LMTD: —

Необходимая площадь A: —

Рекомендация по ряду ТПГ: —

Краткая таблица типоразмеров ТПГ

D_в, мм Ру, МПа L труб, м Ходов по трубам Площадь A, м² — от …до t рабочая ≥, °C Материал труб Материал кожуха Поиск (примечание/фланцы)

D_в, мм	Ру, МПа	L, м	Ходов	Площадь A, м² (тип.)	Ду А/Б, мм	Перегородки (кол-во/шаг)	t раб., °C	Материалы (труб/кожух)	Фланцы	Примечание	Действие
325	2.5	3 / 6	2–4	6…16	100 / 100	10–16 шт / ~140 мм	до 200	316L / Ст3	ГОСТ 12820 / EN1092	Компактный ряд; умеренные расходы.	Запрос КП
400	2.5	3 / 6	2–4	10…24	100 / 150	10–18 шт / ~210 мм	до 200	316L / Ст3	ГОСТ / EN	Типовой универсальный ряд.	Запрос КП
500	2.5	3 / 6	2–4	20…48	150 / 150	8–12 шт / ~260 мм	до 200	316L / Ст3	ГОСТ / EN	Баланс скоростей и Δp.	Запрос КП
600	1.6–2.5	6	2–4	40…80	200 / 150	10–18 шт / ~320 мм	до 200	316L, CuNi, Ti / Ст3/316L	ГОСТ / EN	Производительные задачи; часто 4-ход.	Запрос КП
700	1.6–2.5	6	2–4	60…120	200 / 200	12–14 шт / ~360 мм	до 200	316L, CuNi / Ст3/316L	ГОСТ / EN	Крупные расходы; усиленные опоры.	Запрос КП
800	1.6–2.5	3 / 6	2–4	90…180	250 / 250	12–20 шт / ~390 мм	до 200	316L, CuNi, Ti / Ст3/316L	ГОСТ / EN	Высокая теплопроизводительность; контроль Δp.	Запрос КП
900	1.6–2.5	6	2–4	120…230	250 / 250	10–18 шт / ~445 мм	до 200	316L, CuNi / Ст3/316L	ГОСТ / EN	Большие расходы; желательно противоток.	Запрос КП
1000	1.6–2.5	6	2–4	150…300	300 / 300	10–16 шт / ~500–716 мм	до 200	316L, CuNi, Ti / Ст3/316L	ГОСТ / EN	Проекты с повышенной площадью теплообмена.	Запрос КП
1200	1.6–2.5	3 / 6	2–4	200…360	300 / 300	6–12 шт / ~615 мм	до 200	316L, CuNi, Ti / Ст3/316L	ГОСТ / EN	Крупные задачи; при больших ΔT рассмотреть ККГ/ИУ.	Запрос КП

Документация

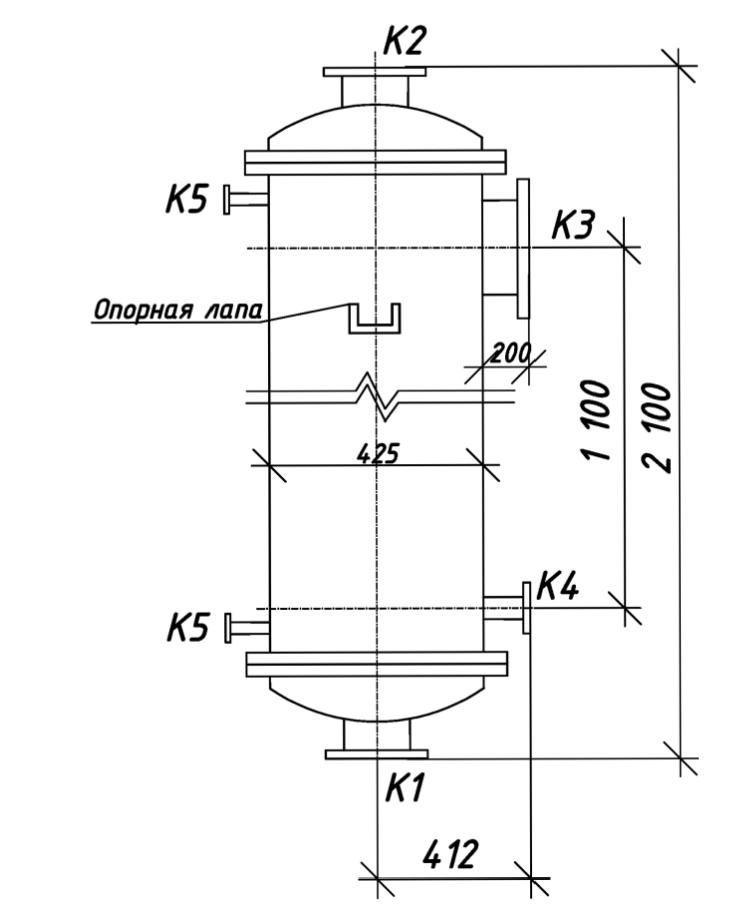

Чертежи типового ряда Материалы исполнения Монтаж/эксплуатация

Почему выбирают SN22

Склад и производствоГотовые корпуса и пучки по типовым D×L — ускоренные поставки от 5–15 дней.

Инженерный расчётПодбор по теплотехнике и гидравлике (LMTD/ε–NTU), подбор материалов по средам.

Сервис и гарантияПуско-наладка, ультразвуковая дефектоскопия пучков, запчасти и ремонт.

География поставок

МоскваСанкт-ПетербургЕкатеринбургКазань НовосибирскКраснодарАлматыАстана

FAQ по типу ТПГ

Чем тип ТПГ отличается от ИК/ИКВ и «плавающей головки»?

ТПГ — жёсткая схема с неподвижными решётками; проще и дешевле, но хуже компенсирует большие ΔT корп./труб. Для цикличных режимов/больших температурных удлинений предпочтительны ККГ/ИУ (плавающая головка/линейный компенсатор).

Какие стандартные диаметры и длины труб?

Ряд D_в: 325–1200 мм; длины труб: 3/4/6 м (в типовом ряду — 3 и 6 м). Количество ходов по трубам — 2 или 4.

Какие материалы труб и кожуха доступны?

Трубы: 316L, CuNi 90/10, Ti (Gr.2). Кожух: углеродистая сталь или 316L. Выбор зависит от коррозионной стойкости и давления.

Как ориентировочно оценить площадь?

Используйте калькулятор LMTD выше: введите Q, температуры, коэффициент теплопередачи U — получите площадь и подсказку по ряду.

Можно ли чистить ТПГ механически?

Да, со стороны крышек/U-колен — механическая чистка допустима; при сильно загрязняющих средах учитывайте шаг перегородок и скорости.

Какие фланцы используются?

ГОСТ 12820/12821 или EN 1092-1 PN16/25 — по проекту. Ду патрубков см. в таблице типоразмеров.

Как указывать допустимую температуру?

Для типового ряда — до 200 °C. При больших температурах согласуем материалы и компенсаторы напряжений.

Сроки изготовления и логистика?

Типовые размеры — от 2 до 4 недель, нестандарт — по ТЗ. Доставка по РФ и РК, обрешётка/консервация — по ГОСТ.

Можно ли поставить с пучком из титана?

Да, трубный пучок титановый (Gr.2) с кожухом из углеродистой или нержавеющей стали — доступен.

Сколько стоит?

Базовая комплектация — от 284 500 ₽. Итоговая цена зависит от D×L, материалов, давления, опций и испытаний.
